超高精度 マウント付非球面レンズ
Φ12.5 | f15 | 合成石英 |
AFM12-15-U-x-285
超高精度（Ultra）標準レンズシリーズ：
表面形状誤差（RMSi）≦0.3 µm、波面収差（RMS）≦140 nm、CNC の研磨・研削による合成石英製の非球面レンズ。
UV レーザや高出力レーザ（> 1 kW cw）の用途に。

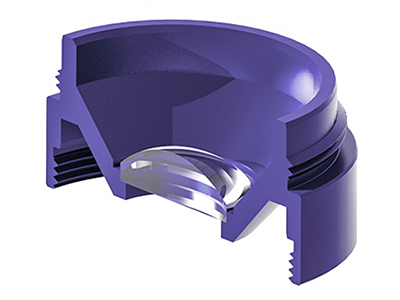

芯ずれ 10 µm 以下の精度でΦ30 mm のマウントに取付けました。
AR（反射防止）コーティング
- コート A： 400 ～ 600nm
- コート B： 600 ～ 1050nm
- コート C：1000 ～ 1600nm
- コート X： 240 ～ 380nm
- コート Y： 320 ～ 450nm
- コート K： 355nm
- コート L： 532nm
- コート M：1064nm
価格（税別）
| AFM12-15-U-U-285（ARコートなし） | ¥93,200 |
|---|---|
| AFM12-15-U-A/B/C/X/Y/K/L/M-285（ARコート付き） | ¥101,900 |
-
※表示価格に消費税は含まれておりません。
-
※別途輸入手数料 15,000円（税別）をご請求します。
-
※為替の変動により販売価格は予告なく変更する場合がございます。
技術データ
| 材料 | 合成石英 |
|---|---|
| レンズ直径 [mm] | 12.5 |
| 焦点距離 [mm] | 15.0 |
| NA | 0.39 |
| f / d | 1.2 |
| 作動距離 WD [mm] | 12.3 |
| 設計波長 [nm] | 285 |
| 形状誤差 RMSi [nm] | 300 |
| 波面収差 RMS [nm] | ≦ 140 |
| エッジ厚さ Te [mm] | 1.1 |
| 中心厚さTc [mm] | 4.0 |
| 有効径 CA (col) [mm] | 11.25 |
| 有効径 CA (foc) [mm] | 10.3 |
| レーザ損傷閾値 | 12 J/cm², 100 Hz, 6 ns, 532 nm |
| RoHS 準拠 | yes |
-
※上記の仕様は予告なく変更される場合があります。
