超高精度(Ultra)標準レンズシリーズ:
表面形状誤差(RMSi)≦0.3 µm、波面収差(RMS)≦140 nm、CNC の研磨・研削による合成石英製の非球面レンズ。
UV レーザや高出力レーザ(> 1 kW cw)の用途に。

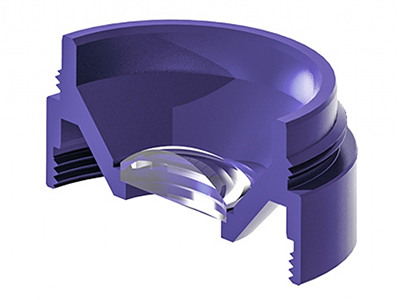

芯ずれ 10 µm 以下の精度でΦ30 mm のマウントに取付けました。
AR(反射防止)コーティング
- コート A: 400 ~ 600nm
- コート B: 600 ~ 1050nm
- コート C:1000 ~ 1600nm
- コート X: 240 ~ 380nm
- コート Y: 320 ~ 450nm
- コート K: 355nm
- コート L: 532nm
- コート M:1064nm
価格(税別)
AFM25-40-U-U-285(ARコートなし) | ¥115,300 |
---|---|
AFM25-40-U-A/B/C/X/Y/K/L/M-285 (ARコート付き) |
¥128,500 |
-
※表示価格に消費税は含まれておりません。
-
※別途輸入手数料 15,000円(税別)をご請求します。
-
※為替の変動により販売価格は予告なく変更する場合がございます。
技術データ
材料 | 合成石英 |
---|---|
レンズ直径 [mm] | 25.0 |
焦点距離 [mm] | 40.0 |
NA | 0.29 |
f / d | 1.6 |
作動距離 WD [mm] | 34.6 |
設計波長 [nm] | 285 |
形状誤差 RMSi [nm] | 300 |
波面収差 RMS [nm] | ≦ 140 |
エッジ厚さ Te [mm] | 3.8 |
中心厚さTc [mm] | 8.0 |
有効径 CA (col) [mm] | 22.5 |
有効径 CA (foc) [mm] | 20.7 |
レーザ損傷閾値 | 12 J/cm², 100 Hz, 6 ns, 532 nm |
RoHS 準拠 | yes |
-
※上記の仕様は予告なく変更される場合があります。
