XY ビームプロファイリングと 2D 画像

DataRay は、カメラベースとスキャニングスリットベースの両方でビームプロファイラをフルレンジで提供しています。
カメラベースのシステムには、WinCamD、BladeCam、TaperCamD シリーズがあり、これらはすべて USB 2.0 または 3.0 ポート搭載です。

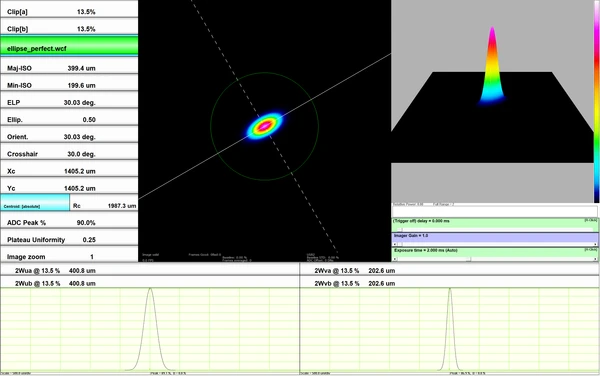

これらのカメラは、ビーム強度から 2D 擬似カラーデジタル画像を生成します。
これらの画像から任意の角度で、ビーム上の任意の位置 XY プロファイルを表示することができます。
ビームプロファイリングカメラは、ビームの波長と直径が適切な場合に最適で、最も経済的な選択です。

XY ビームプロファイリングと 2D 画像

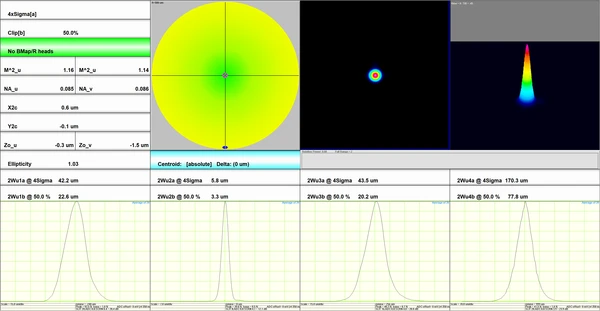

スキャニングスリットビームプロファイラは、分解能や長波長領域を重視するアプリケーションに最適なソリューションです。
Beam'R および BeamMap シリーズは USB 2.0 ポート搭載の装置です。
狭スリットは入射ビームと大型の単一素子検出器の間をスキャンします。
スリットの長さに沿ったビーム強度の XY プロファイルを生成し、正確な直径測定を実現します。
ナイフエッジモードでは、サブミクロンの分解能で直径 2μm までのビームをプロファイルします。

  • Beam'R2 は、コンパクトで高性能、経済的な XY プロファイラで、波長やビーム寸法がカメラでカバーできない場合で、単一のZ面でのXYプロファイルが必要な場合に適しています。
  • 特許取得済みの BeamMap2 は、Z の複数のスキャンプレーンを持ち、リアルタイムの XYZΘΦプロファイリングとフォーカス位置、さらにリアルタイムのM²を提供します。選択された Z 平面の間隔はアプリケーションに適したものでなければなりません。
  • BeamMap2 ColliMate は、数百 µm のビームウエストに対応したワイド Z 平面スペーシングモデルです。
