LEDテストの光束、スペクトル、色、および演色評価指標の測定のための内部積分球を備えたコンパクトな分光放射計

BTS256-LED 概要

LED の光度測定の仕様は、一般照明や自動車照明などの用途において、非常に厳しい条件をクリアする必要があります。ところが LED の製造公差は、使用者が希望する公差よりも大きくなる可能性があるという大きな問題があります。光の強度と色による分類(ビニング)が LED の製造元から提供されますが、実際の動作条件が出荷時のテストの条件と異なっていれば意味がありません。そのため、LED を製品に組み込むユーザーには、光学特性を正確に、そして現場での使用条件に即して測定できるデバイスが必要です。

コンパクトな分光放射計

BTS256-LED を使用すると、LED の光束、スペクトル、色、および演色評価指数を簡単に測定できます。この測定器には円錐形状の入力ポートのアダプターが付属しています。オンボード の LED の測定ができるので、測定結果に熱影響も含められます。LED の光束、色、演色評価数、およびスペクトルは通常、すべて数秒以内に測定されます。したがって、このデバイスは、生産プロセスの品質管理や、入荷する LED の検査にも最適です。また、開発・設計部門でも非常に役立ちます。

BTS256-LED はコンパクトなアルミニウムハウジングで、光束、スペクトル、色、および演色評価数の正確な測定に必要なすべての機能を備えています。このデバイスは、V(λ) フィルター付き Si フォトダイオードと CMOS ダイオードアレイの分光器ユニットを組み合わせたセンサー( BiTec 光センサー)をベースにして最大限の精度と汎用性を実現します。Si フォトダイオードは、ダイナミックレンジ、直線性、およびスピードの点で有利です。CMOS ダイオードアレイの分光計は、色の評価のために発光スペクトルの正確な計測を保証します。2つの検出器が相互補正することで、より正確な測定が可能になります(BTS テクノロジに関する記事を参照してください)これにより、たとえば PWM 信号を正確に時間同期測定できます。そのほか BTS256-LED の先端機能としては、アレイの暗電流補正用のリモート制御シャッターや、測定サンプルによって吸収された光の補正(自己吸収補正)のためソフトウェアで制御される補助ランプがあります。デバイスの制御は、付属の S-BTS256 ソフトウェアを使用して、USB 2.0インターフェース経由で行われます。

校正

光計測デバイスにとって欠かせない品質は、正確でトレーサブルな校正です。BTS256-LED の校正は、ISO / IEC 17025 に準拠し、分光感度と分光放射照度についてドイツ認定評議会 (DAkkS DK-15047-01-00)の認定を受けたギガヘルツオプティックの校正ラボで実施されます。BTS256-LED には2つの校正が付きます。1つ目の校正は特別に開発された参照ランプを使います。この特製のランプによる 2pi 照明は、拡散発光 する LED の光束測定を保証します。2つ目の校正は、照明特性がより狭い光源用に実施されます。

BTS256-LED のオプション

  • ユーザーが自分のソフトウェアにデバイスを統合できるようにするソフトウェア開発キット
  • 他のコンポーネントを使用した BTS256-LED Plus Concept への拡張(照度と光度用)

単一LED の光束、スペクトル、色、および演色評価指数の測定用のBTS256-LED

単一LED の光束、スペクトル、色、および演色評価指数の測定用のBTS256-LED

  • BTS256-LED ハウジング
  • 合成コーティング付き 50mm 積分球
  • 円錐測定ポート
  • 精密バヨネットマウント
  • 回路基板(テスト対象デバイス)のテスト LED
  • リモート制御補助ランプ
  • Si 付きBiTecセンサーフォトダイオード、CMOS ダイオードアレイ分光計、シャッター
  • マイクロプロセッサ
  • USB 2.0 インターフェース

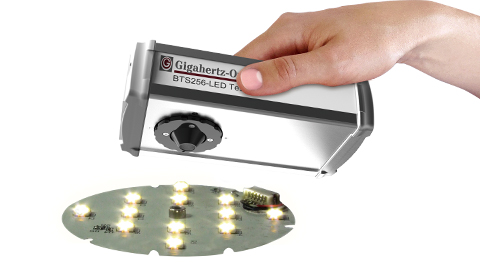

円錐測定ポートはテスト LED の上に配置され、2p i空間のすべての放射を検出します

円錐測定ポートはテスト LED の上に配置され、2pi 空間のすべての放射を検出します

スペクトルのグラフィカルビュー

スペクトルのグラフィカルビュー

モジュラーデスクトップセットアップを備えたS-BTS256 ユーザーソフトウェア

モジュラーデスクトップセットアップを備えたS-BTS256 ユーザーソフトウェア

ビニングフィールドを含む CIE 1976 色度表

ビニングフィールドを含む CIE 1976 色度表

CRI バープロット


特長

  • 内部積分球、BiTec 光センサー、リモート制御補助ランプおよびシャッターを備えたコンパクトな測定デバイス
  • 光束の高速データロガー
  • ソフトウェア

仕様

全般 単一のLEDの光束、スペクトル、色、および演色評価指数を測定するための分光放射計

測定範囲

光束 : 10 mlm - 1100 lm, スペクトル範囲 : 360 nm - 830 nm, 帯域幅 : 5 nm(CIE 214による光学帯域幅補正あり)

代表的なアプリケーション

個々のLEDの入庫検査, 製造プロセスで組立てられたLEDの品質保証, 研究開発テスト

校正

拡散放射および狭ビームLED用, 工場でのキャリブレーション, 国際校正標準にトレーサブル

製品

校正の不確かさ

光束に対して ± 8 %

センサー

BiTecセンサー(積分型フォトダイオードとアレイセンサーの相互補正)
暗信号の自動調整用にシャッターを内蔵

入力光学系

ODM98コーティング付きの積分球、入力ポートに保護ウィンドウ付き
放射吸収用のODP97でコーティングされた円錐形アダプター, 直径 10 mm の測定ポート, LED補助ランプ
アダプター変更による影響 +/- 0.5 %
10 mm 測定ポートの XY応答偏差 最大 +/- 2 %
10 mm 測定ポートの Z応答偏差 最大 +/- 2 %(1~11 mm)

スペクトル検出器

チップ CMOSダイオードアレイ
スペクトル範囲 (360 - 830) nm
光帯域幅 5 nm
データ解像度 1 nm
積算時間 (5.2 - 30000)ミリ秒
シャッター 積分時間を光強度測定用ディテクタと同期させ、暗信号を測定する自動シャッター
アパーチャディレイ 100 ms
典型的な測定時間 1100 lm ≤ 5ミリ秒(白色光)
10 mlm ≤ 30秒(白色光)
ピーク波長 ± 0.5 nm
主波長 ± 1 nm
再現性ΔxおよびΔy ± 0.0001(標準光源タイプ A)
± 0.0002(LED)
ΔyΔxの不確かさ ± 0.002(標準光源タイプ A)
± 0.005(標準LED)
CCT測定範囲 (1700 - 17000) K
ΔCCT ± 50 K(標準光源タイプ A)
± 3 %(LEDスペクトルによる)
CRI(演色評価数) Ra および R1 から R15
迷光 6E-4(青色LED)
6E-4(緑色LED)
6E-4(赤色LED)
1E-3(白色LED)

積分検出器

最大光束

70000 lm

フィルター

CIEにマッチングさせたスペクトル応答性
スペクトル測定データを基にマッチングをオンラインで補正(スペクトルミスマッチ係数補正)

f1 '

≤ 6 %(未修正)
≤ 3 %(f1' a*(s z (λ))、F*(s z (λ)) は、それぞれスペクトルデータにより補正、BTSテクノロジーにより自動的に実行)

ADC

12ビット

測定時間

(0.1 - 6000)ミリ秒

光束測定のノイズ

0.05ミリルーメン

グラフ

スペクトル応答性 スペクトル応答性

その他

マイクロプロセッサ

16ビット, 25 ns instruction cycle time

電源

5 VDC - 7 VDC、補助ランプのコンデンサ充電中に 250 mA ピーク

インターフェース

USB 2.0(タイプ B USBポート)

温度範囲

動作時 : ( 10〜30)°C
保管時 : (-10〜50)°C

寸法

160 x 85 x 60 mm(L x W x H)

重さ

500 g

輸送ケース

プラスチック製ハードトップケーシング(333 x 280 x 70 mm, 650 g)


ソフトウェア

BTS256シリーズのソフトウェア開発キット

ソフトウェア開発キット S-SDK-BTS256
