ビームシフター BSW-20
Optotune社のビームシフターは、ガラス窓を正確に傾けることにより、光を横方向に変位させます。
イメージング システムでは、これにより解像度を4倍に高めることができます。
主な特長
- 高速遷移時間（1ミリ秒）
- 信頼性が高く、連続運転に適しています
- 標準バージョンは、最大4.8 µmのビーム シフトをサポート（9.6 µmのピクセルサイズに対応）
応用が期待される分野
小さいピクセルや大きいセンサーが利用できない場合の解像度の向上に。
- プロジェクター
-
超解像イメージング
・カラーカメラのディベイヤー
・モノクロカメラ
・サーマルカメラ - 3Dプリント
- 監視
- ディスプレイ検査
- 計測
次の画像では、BSW-20による解像度をさまざまな例で比較しています。
いずれの場合も、CMOSセンサーの標準カメラを使用し、BSW-20を35 mmレンズとイメージセンサーの間に配置しています。
モノクロカメラ +40% 横解像度
解像度は198 lp/mm (USAF group 4 element 4) から280 lp/mm (USAF group 5 element 1) に増加。
これは、このカメラのナイキスト限界である208 lp/mmをはるかに超えています。
カラーカメラ +100% 横解像度
解像度は65 lp/mm (USAF group 3 element 4) から130 lp/mm (USAF group 4 element 4) に増加。
これは、このカメラのナイキスト限界である145 lp/mmに近く、3色のカラーチャネルすべてでフル解像度を実現できます。
ディスプレイ検査
ディスプレイ検査で解像度を上げて、カラー ディスプレイの欠陥を見つけやすく改善。
この画像では２つの赤いピクセルが点灯していません。

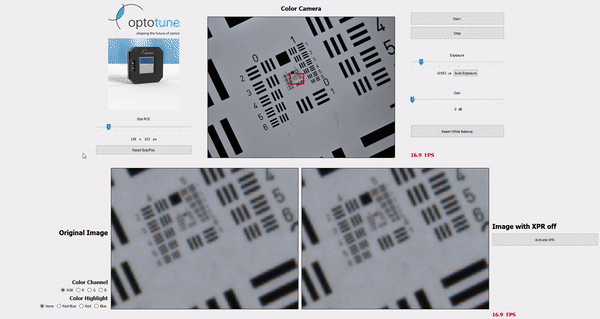

稼働中のBSW-20
上部中央はターゲットを示しています。
左下は元の画像、右下はビームシフトのオンとオフを切り替えた画像を示しています。
