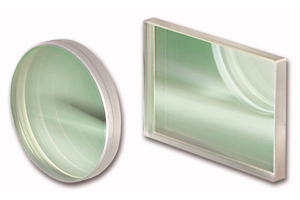

ビームスプリッタープレート VIS-NIR（可視-近赤外）長方形
- For splitting or combining beams
- Also available with a wedge for eliminating etalon effects
- N-BK7 glass
- Second surface broadband AR-coated
- Reflectance ≈ transmittance ± 5 % for unpolarized light at AOI = 45°
- Broadband, 450-1000 nm
- Other beamsplitter coatings, as well as different splitting ratios, are described in chapter Thin Film Coatings.
- For higher quantities, customized versions (other sizes, materials, coatings) available on request. Ask our sales team for a special quotation.
仕様
| Part No. | Thickness d (mm) |
Size bxL (mm) |
Tolerance d (mm) |
Tolerance b (mm) |
Tolerance L (mm) |
Flatness First Surface (λ) |
Flatness back surface (λ) |
Wedge Angle or Tolerance |
Reflection (%) |
|---|---|---|---|---|---|---|---|---|---|
| G344140000 | 2 | 7x12 | ±0.2 | -0.09 | -0.11 | 1/10 | 1/5 | 0°±30'' | |
| G344142000 | 2 | 15x20 | ±0.3 | -0.11 | -0.13 | 1/2 | 1 | 0°±30'' | |
| G344143000 | 2.5 | 20x30 | ±0.3 | -0.13 | -0.13 | 1/2 | 1 | 0°±30'' | 50 |
| G344144000 | 4 | 30x50 | ±0.3 | -0.13 | -0.16 | 1/2 | 1 | 0°±30'' | |
| G344145000 | 6 | 40x58 | ±0.3 | -0.16 | -0.19 | 1/2 | 1 | 0°±30'' | |
| G344171000 | 6 | 50x70 | ±0.3 | -0.16 | -0.19 | 1 | 2 | 0°±1' | |
| G344174000 | 3 | 110x160 | ±0.3 | -0.22 | -0.25 | - | - | 0°±10' | |
| G344146000 | 6 | 85x85 | ±0.3 | -0.22 | -0.22 | 1 | 2 | 0°±1' |
製品一覧
ビームスプリッタープレート VIS-NIR（可視-近赤外）長方形の一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G344140000 | Beamspl. Pl. VIS-NIR; bxL=7x12; T=50 | ¥10,100 |
| G344142000 | Beamspl. Pl. VIS-NIR; bxL=15x20; T=50 | ¥9,100 |
| G344143000 | Beamspl. Pl. N-BK7; bxL=20x30; T=50 | ¥9,500 |
| G344144000 | Beamspl. Pl. VIS-NIR; bxL=30x50; T=50 | ¥23,900 |
| G344145000 | Beamspl. Pl. VIS-NIR; bxL=40x58; T=50 | ¥35,500 |
| G344171000 | Beamspl. Pl. VIS-NIR; bxL=50x70; T=50 | ¥53,400 |
| G344174000 | Beamspl. Pl. VIS-NIR; bxL=110x160; T=50 | ¥68,600 |
| G344146000 | Beamspl. Pl. VIS-NIR; bxL=85x85; T=50 | ¥56,100 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

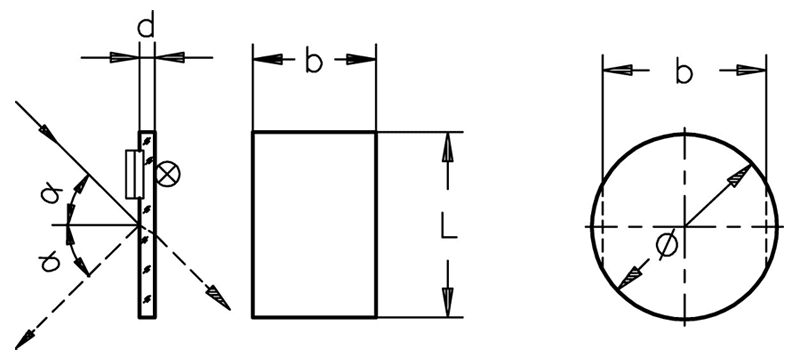

図面

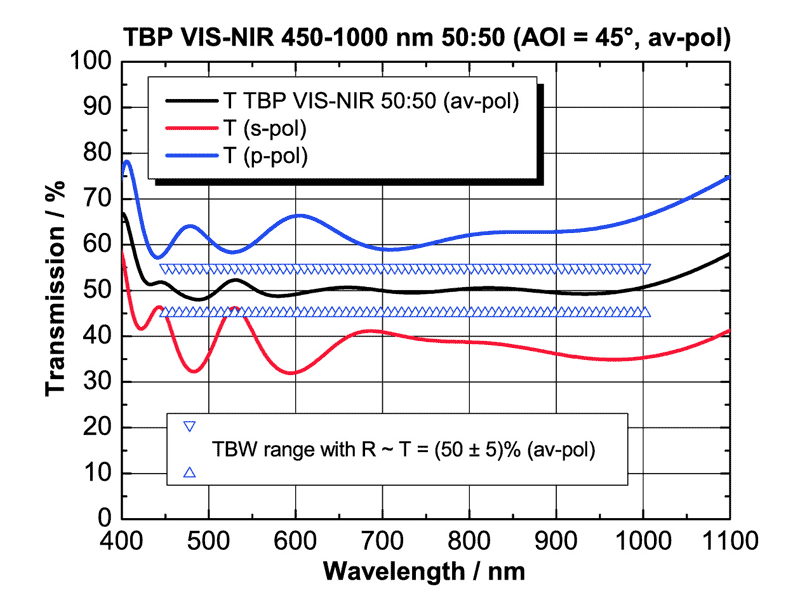

透過率
Example: TBP VIS-NIR 50:50 for 450-1000 nm (AOI = 45°; unpolarized)
