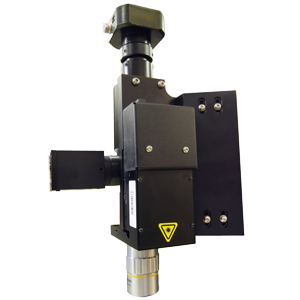

“Z” 軸アクチュエーターファミリ

WDI の Z 軸アクチュエーター (ZAA) ラインアップは広い用途の動力化された“Z” の焦点合わせシステムであり、自動的で高速かつ正確に、
対物レンズ単体またはリニアまたは回転式の対物レンズ変換器を動かすことができます。
WDI は長ストロークモデルや大きな視野の対物とカメラに最適化して設計されたモデルを含むすべての応用システムにあった Z軸アクチュエーターを提供しています。
すべての ZAA システムは、高レベルの正確さ、繰り返し再現性、信頼性を維持するよう精密に設計されています。

スピードに対応した設計

WDI は ZAA のラインアップをスピードに注意して設計しています。
すべての ZAA ファミリの特長は急速な動きを可能にしながら cogging(脈動)を除去するように設計された強力なステッパモータです。
すべてが最大速度 10mm/s、最大加速度 100mm/s2 を誇り、フォーカス速度が重要な高速トラッキングおよびイメージアプリケーションに最適になっています。

ラインアップ

ZAA-Standard / MMS Standard

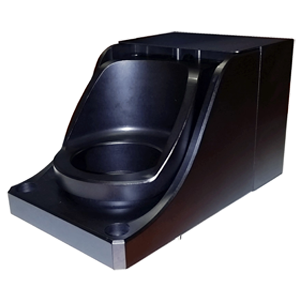

ZAA-Standard
MMS Standard

ZAA-Wide / LLC+3/4/5

ZAA-Wide
LLC + 3 / 4 / 5

ZAA-E10 / MMS-LPT

ZAA-E10
MMS-LPT

ZAA-E20 / MMS-Standard

ZAA-E20
MMS-Standard

ZAA-LFV / 60mm-Objective

ZAA-LFV
60mm-Objective

ZAA-LFV / 60mm-Objective


仕様

ZAA “Z” AXIS ACTUATOR

  ZAA-STD ZAA-WIDE ZAA-E10 ZAA-E20 ZAA-LFV
Motion Type Stepper Motor    Stepper Motor    Stepper Motor    Stepper Motor    Stepper Motor
Travel Stroke 10mm
(±5mm)
10mm
(±5mm)
10mm
(±5mm)
20mm
(±10mm)
8mm
(±4mm)
Max Load 3.5kg 3.5kg 3.5kg 3.5kg 3.5kg
Max Speed 10 mm/s 10 mm/s 10 mm/s 10 mm/s 10 mm/s
Max Acceleration 100 mm/s² 100 mm/s² 100 mm/s² 100 mm/s² 100 mm/s²
Max Resolution 0.156µm/step 0.156µm/step 0.156µm/step 0.156µm/step 0.156µm/step
Positional Feedback ATF Sensor ATF Sensor ATF Sensor ATF Sensor ATF Sensor
Motion Controller  MCZ, MFC MCZ, MFC MCZ, MFC MCZ, MFC MCZ, MFC
# Of Phases  2 2 2 2 2
Current per Phase 0.5A 0.5A 0.5A 0.5A 0.5A
mStepping Up to 32 Up to 32 Up to 32 Up to 32 Up to 32
Application MMS-Standard LLC+ 3/4/5 MMS-LPT MM-Standard 60mm Objective

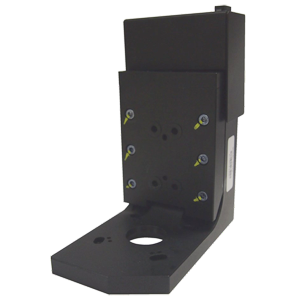

HYBRID Z AXIS ACTUATOR WITH STEPPER & PIEZO MOTION

ZAA-STPI

Motion Type Stepper Motor Piezo Motor
Travel Stroke 6mm (±3mm) 85um
Max Speed 10 mm/s 20 mm/s
Max Acceleration 100 mm/s² 500 mm/s²
Max Resolution 0.156µm/step 30nm
Positional Feedback WDI ATF Sensor.ATF4, ATF5, ATF6, ATF7 WDI ATF Sensor.ATF4, ATF5, ATF6, ATF7
Max Load 3.5kg 3.5kg
Lens Configuration Single Objective or WDI LLC2, LLC3, LLC4 Single Objective or WDI LLC2, LLC3, LLC4
Motion Controller MCZ or MFC MCZ or MFC
Input Voltage 24VDC to 30VCD 24VDC to 30VCD
Maximum Input Current 2.5A 2.5A
Ambient Operating Temperature 18°C to 35°C 18°C to 35°C
Storage Temperature 10°C to 45°C 10°C to 45°C
Humidity 10% to 75% 10% to 75%

図面

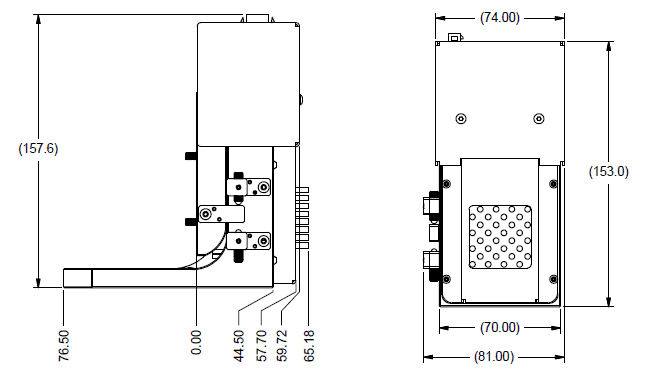

ZAA-STPI HYBRID

図面
