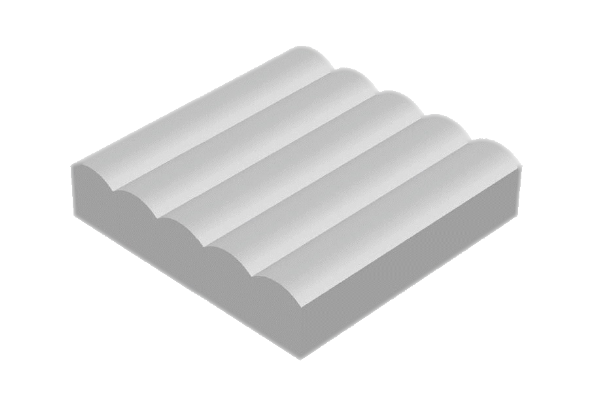

シリンドリカルマイクロレンズアレイ（凸形状）
APC
[aµs]社は、10µm～4000µm の範囲で任意のピッチ、任意の曲率半径のマイクロレンズアレイを製造しています。 マイクロレンズアレイは、厚さ2mmから10mmのモノリシック2面ユニットとして提供することができます。 両側のレンズレット光軸のアライメント精度は± 2µm以下です。
基本仕様
| 基板材質 | 溶融石英・BK-7、ポリマー 他 |
|---|---|
| 波長レンジ | 193 nm ～ 3.5 µm |
| 表面粗さ | < 10 Angstrom ( Å ) |
| NA | 0.004 ～ 0.45 |
| レンズポジション | ±0.2 µm |
|---|---|
| 焦点距離のばらつき | アレイ寸法 100 mm内で±2 % |
| アレイ寸法 | Typically 4インチ角 ～ 6インチ角 |
| 梱包密度 | > 90 % |
注文方法
APC－[ a ]－P[ y ]－R[ z ]
[ a ] レンズの素材
- 合成石英 [ Q ]
- BK7 [ GB ]
- S-TiH53 or S-TiH10 ガラス [ GT ]
- その他のガラス [ G ]
- プラスチック [ P ]

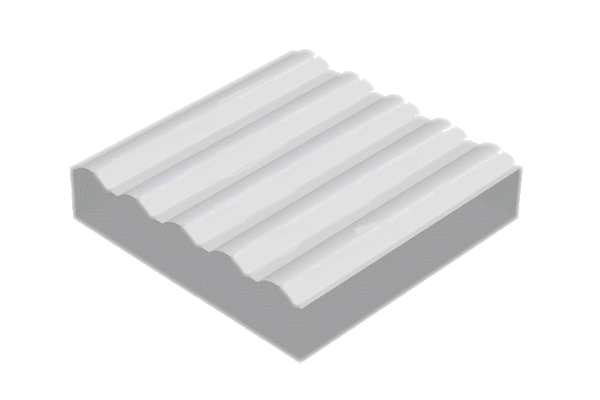

- ガラス基板上のポリマーレンズ [ P (G) ]
P[ y ] ピッチ（µm）
ピッチとは、隣り合う2つのレンズの光軸間の最短距離のことです。
R[ z ] 曲率半径（mm）または、AR [ z ] 非球面 曲率半径（mm）
過去の製造事例（見積可）
APC-Q(GB)-P100-0.001SIN
APC-Q-P100-R1
APC-GT-P175-AR0.4971
APC-GT-P199.77-AR0.77
APC-GT-P200-R0.8
APC-Q-P250-R2.8
APC-Q-P300-R0.57
APC-Q(GB)-P100-0.003SIN
APC-Q-P127-R0.225
APC-GT-P199.7-AR0.77
APC-Q-P200-R0.38
APC-Q-P250-R0.225
APC-GT-P300-AR0.1598
APC-Q-P300-R0.793
APC-Q-P84-R4.61
APC-GT-P175-AR0.1586
APC-GT-P199.75-AR0.77
APC-GT-P200-AR0.77
APC-Q-P250-R0.75
APC-GT-P300-AR0.4971
APC-Q-P339-R24.517
選定依頼
当社にて、マイクロレンズの選定が可能です。下記の情報をご提供ください。
① 片面/両面 *1
② シングル/ライン/アレイ
③ レンズ断面： 凸形状（convex）/凹形状(concave)
④ レンズ形状：正方形/長方形/六角形/シリンドリカル など
⑤ 基板材質：石英・BK-7・ポリマー など
⑥ 使用波長 (nm)
⑦ 基板サイズ(mm×mm) / 厚さ(mm) *2
⑧ 曲率半径（mm) *3
⑨ ピッチ幅 (µm) *4
⑩ 焦点距離 (mm)
⑪ AR コーティングの波長 (nm) *5
⑫ 数量
⑬ ご用途
-
*1両面の場合、2つの独立したレンズアレイをアッセンブルします
-
*2マイクロレンズアレイの最大基板サイズは、104×104mm まで
-
*3曲率半径または、 非球面 曲率半径
-
*4ピッチとは、隣接するレンズの光軸間の最短距離です。レンズ形状が、長方形の場合は、XY方向、各ピッチが必要です
-
*5必要な場合のみ。AR コートをする場合、納期とコーティング費が追加で発生します
