超高速 拡張SWIRカメラ
C-RED 2 ER
1.4 ～2.0 µm 、および1.1～1.8 µm に感度を持つ2つのバリエーション
『高フレームレート』と『低ノイズ』を同時に実現した世界最高レベルの性能を持つ、近赤外カメラ（InGaAs）です。 C-RED 2が 0.9～1.7 µm 帯に感度を持つのに対し、C-RED 2 ERはより長波長側の 1.4 ～2.0 µm 帯、および1.1～1.8 µm 帯に感度を持つ2つのバリエーションがあります。
量子効率を70 %以上に向上させたSWIRの拡張波長により赤外線の深部までのイメージングを可能にし、ライフサイエンスや産業界に新たなイメージングの機会を提供します。
SWaP : H55 x W75 x L140 mm, 0.9 kg
特長
- SWIR extended range 1.3 - 2.2 µm or 1.1 - 1.9 µm
- 600 FPS フルフレーム
- <50 e- 読み出しノイズ
- 640 x 512 15 µm InGaAs センサー
活用が期待される分野
産業
- マルチスペクトラルイメージング
- 品質管理 / 生産管理
- レーザーモニタリング
天文学・宇宙
- アダプティブ・オプティクス
- ハイパースペクトラルイメージング
- レーザー通信
監視・警備
- LiDAR
- 長距離イメージング
ライフサイエンス
- OCT イメージング
- 蛍光顕微鏡
- 分光
基本性能
| TEST MEASUREMENT*1 | C-RED 2 ER 1.9µm Result | C-RED 2 ER 2.2µm Result | Unit |
|---|---|---|---|
| Full sensitivity range (QE >10%) | 1100 - 1900 | 1300 - 2150 | nm |
| Quantum Efficiency >70% | 1150 - 1800 | 1380 - 2050 | nm |
| Maximum speed Full Frame | 600 | 600 | FPS |
| Readout Noise at high gain, Tint @ 50µs, 600 FPS Full Frame | <45 (@ -40°C) | <40 (@ -55°C) | e- |
| Dark Current + background | 12 000 (@ -40°C) | 120 000 (@ -55°C) | e/p/s |
| Quantization | 14 | 14 | bit |
| Operability | > 97 (@ -40°C) | contact us | % |
| Image Full well capacity at low gain, 600 fps | 1500 | 1500 | ke- |
| Image Full well capacity at med gain, 600 fps | 130 | 130 | ke- |
| Image Full well capacity at high gain, 600 fps | 34 | 34 | ke- |
| Maximum speed in 32 x 4 (min) | 32066 | 32066 | FPS |
| Maximum speed in 320 x 256 | 1779 | 1779 | FPS |
-
*1Average values observed
| ADDITIONAL FEATURES |
|---|
| Outputs: USB 3.1 Gen 1 or CameraLink® |
| Up to 5 µs electronic shutter |
| Optical interface: C-Mount |
| LVTTL/LVDS synchronization |
| Software: GUI: First Light Vision - SDK: (C, C++, Python) / LabVIEW / µManager/ MatLab |

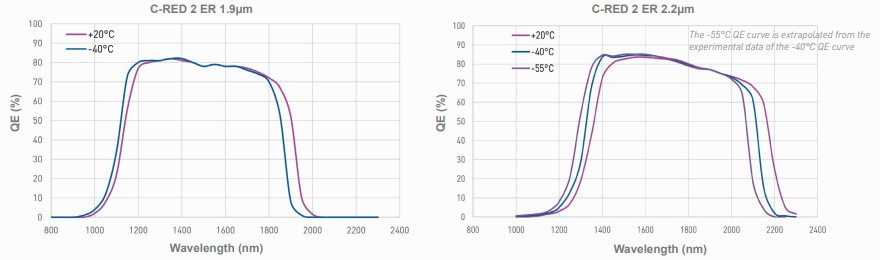

QUANTUM EFFICIENCY
外形寸法図

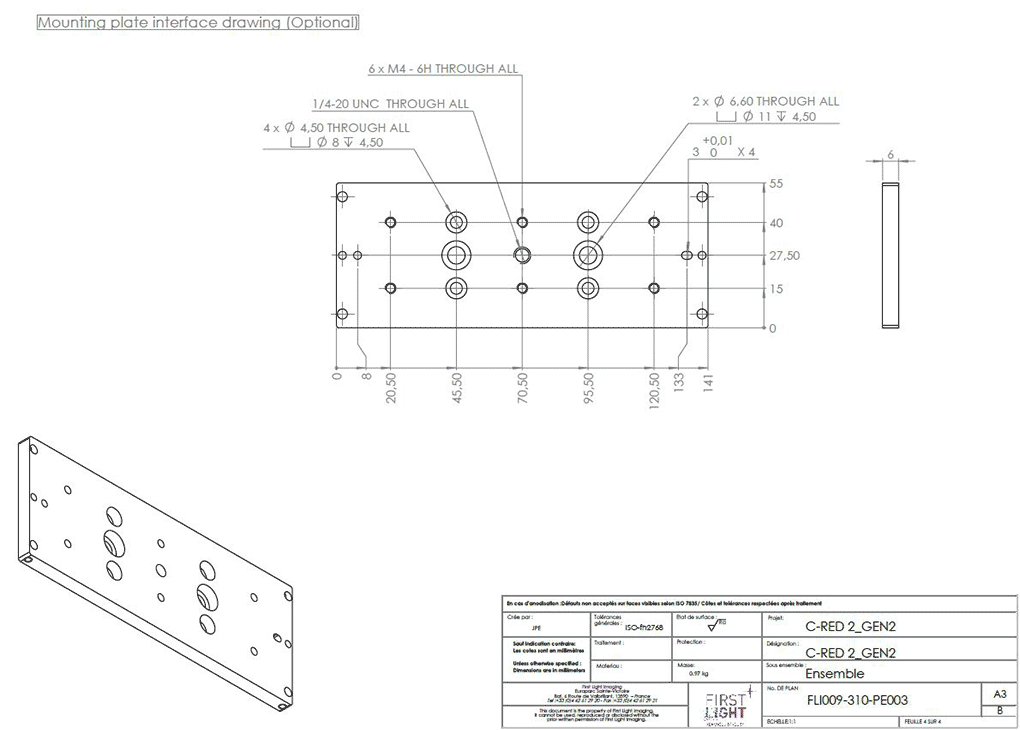

マウントプレート
