デモ機あり

超高速/超低ノイズ SWIRカメラ
C-RED 2

微光環境の長時間露光 SWIRイメージングに最適！

『超高速フレームレート^*1』と『超低暗電流低^*1』を同時に実現した世界最高レベルの性能を持つ近赤外カメラ（InGaAs）です。

従来、ハードルが高いとされてきた、SWIR帯の鮮明な高速イメージングを手軽に実現します。

*1

600 FPS Full Frame / 30 electrons Read out Noise

以下のサンプル動画を是非ご確認ください。

ご相談・お問合せ

特長
活用が期待される分野
基本仕様
サンプル動画
外形寸法図
構成
必要PCスペック
FAQ よくある質問
技術資料

特長

640×512px｜15 µm ピッチ｜InGaAs センサー
SWIR 0.9 - 1.7 µm [70% QE]
600 FPS フルフレーム

< 30 e^- 読み出しノイズ
93 dB & true 16 bits HDR
< 5 µs 電子シャッター

長時間露光

活用が期待される分野

天文・宇宙関連

天文用アダプティブ・オプティクス
天体観測
波面センシング

監視用途

微光環境下のイメージング
防火

産業用途

半導体検査
品質管理 / 生産管理
食品仕分け

ライフサイエンス用途

小動物イメージング
ハイパースペクトラルイメージング
蛍光顕微鏡（赤外蛍光イメージング）

基本仕様

センサー仕様^*1	C-RED 2
Sensor size	640 x 512 pixels
Maximum speed Full Frame	600 fps
Readout Noise at high gain, Tint at 50 µs, 600 fps Full Frame	< 30 e^-
Dark Current @ - 40°C	< 600 e/p/s
Quantization	14 bit
Flat Quantum Efficiency 1.0 to 1.65 µm	> 70%
Image Full well capacity @ low gain, 600 fps	1400 ke^-
Image Full well capacity @ med gain, 600 fps	128 ke^-
Image Full well capacity at high gain, 600 fps	33 ke^-
Maximum speed in 32 x 4 (min)	32066 fps
Maximum speed in 320 x 256	1779 fps

*1

Average values observed

ADDITIONAL FEATURES	C-RED 2
Outputs	USB 3.1 Gen 1 and CameraLink®
Optical interface	C-Mount
Operating temperature	-5° to 35° C (with regards to dew point)
HDR mode	93 dB and 16 bits
On camera image optimisations	Embedded image corrections
Triggering	LVTTL/LVDS synchronization
Software	GUI: First Light Vision SDK: (C, C++, C#, Python, MatLab) / LabVIEW / µManager/

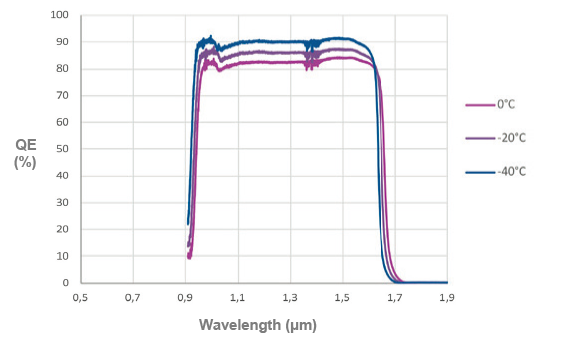

QUANTUM EFFICIENCY

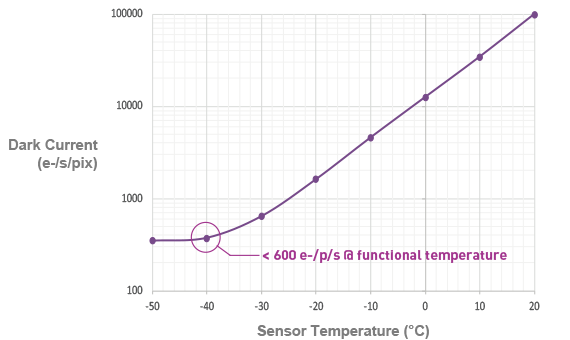

DARK VS SENSOR TEMPERATURE

サンプル動画

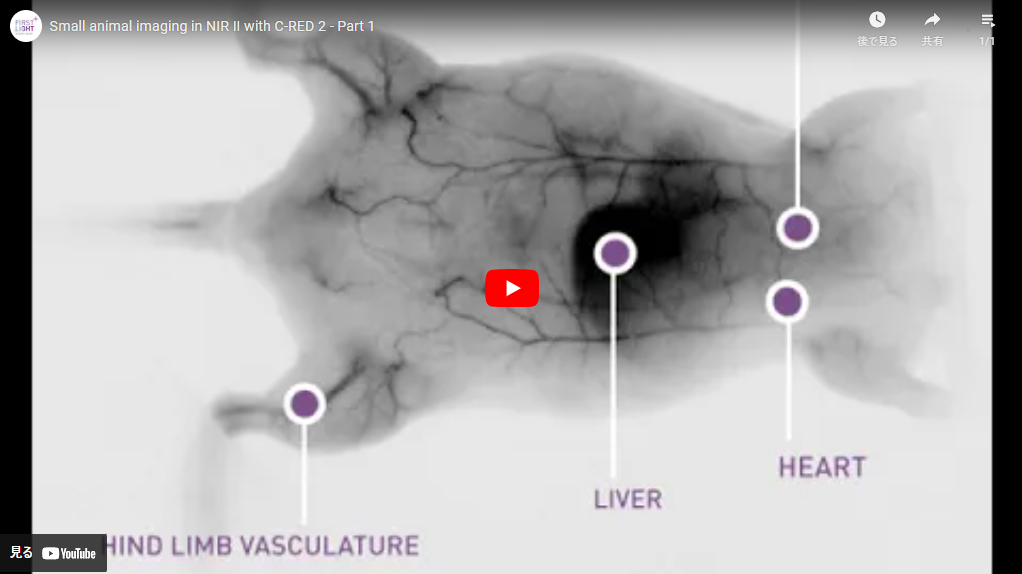

小動物の近赤外イメージング（その１）
マウス（腹側）におけるICG造影剤の生体内分布の0～40秒後までのリアルタイムイメージング

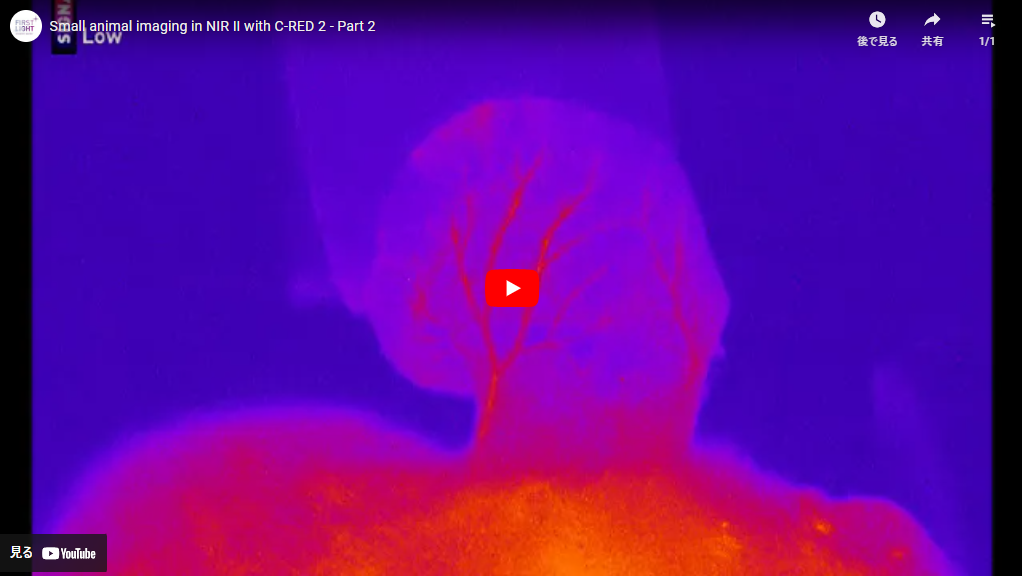

小動物の近赤外イメージング（その２）
マウス（後頭部）の生体内注射後のICG造影剤の生体内分布のリアルタイムイメージング

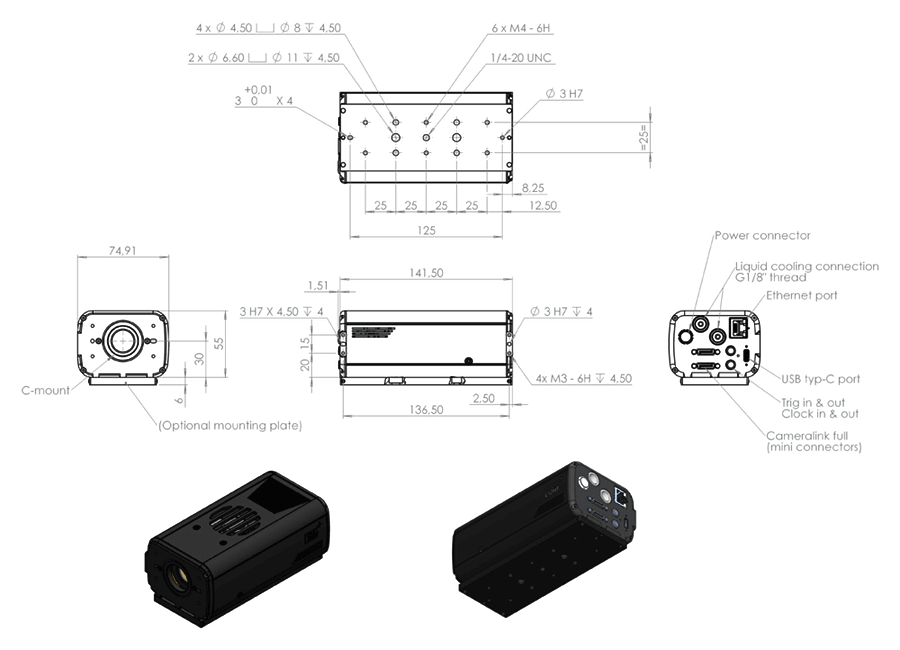

外形寸法図

外形寸法図出力インターフェイス：USB 3.1 Gen 1 および CameraLink® full
光学インターフェイス：C-Mount

構成

C-RED 2 一式には以下のアイテムが含まれます。

カメラ本体
電源
IEC ケーブル
USB3 ケーブル

USBメモリー
- ユーザーマニュアル（英語）
- デモ用ソフト（First Light Vision）
- テストレポート
キャリングケース

必要PCスペック

OS	Windows 10 以降
CPU	Core i 5 以上

メモリ	8 GB以上
ディスプレイ	1920 x 1080px 以上

※

ノート PC で使用する際は、BioS のパワーマネジメントの設定を変更する必要があります。詳しくは当社までお問合せください。
※

2017/04/23 現在

FAQ よくある質問

質問をクリックすると回答がご覧になれます。

Q1カメラの廃棄方法について事前に教えてください。

First Light 社にて適切な方法で廃棄を行います。
まずは、当社までお送りください。（別途お見積りします）

Q2センサーはどこのメーカーのものを使用していますか？

SOFRADIR 社の SNAKE-SW というセンサーを採用しています。

Q3製品の図面はありますか？

マニュアルの 10～11ページに図面が掲載されていますので、そちらをご参照ください。
マニュアルは本ウェブサイトにアップロードされています。

Q4CameraLink で使用予定です。推奨のグラバーボードを教えてください。

以下のグラバーボードは動作確認が取れている推奨製品になります。
MATOX Radient eV-cl full

Q5使用する PC の推奨 OS を教えてください。

USB3 で接続する場合、Windows 10 が推奨されます。
Windows 7 は USB3.0 を元々サポートしていません。

Q6デモソフトとはなんですか？

付属する GUI（Graphical User Interface）です。
本ソフトにて、C-RED 2 の有するほとんどの機能、パラメーターをコントロールすることが可能です。
デモソフトは本体のマニュアルとは別に専用マニュアルがあります。

Q7保存できるデータ形式はなんですか？
Bitmapで保存は可能でしょうか？

保存可能な形式は Raw データのみとなります。
付属のデモ用ソフトウェア以外で解析を行いたい場合は、imageJ や Matlab のなどの画像処理が可能なソフトウェアで取込み、変換処理を行ってください。

Q8パソコンの推奨スペックを教えてください。

OS：Windows 10
CPU：Core i 5 以上
メモリ：8 GB 以上
ディスプレイ：1920 x 1080 以上

※

ノート PC で使用する際は、Bios のパワーマネジメントの設定を変更する必要があります。詳しくは当社までお問合せください。

技術資料

データシート

アプリケーションノート
