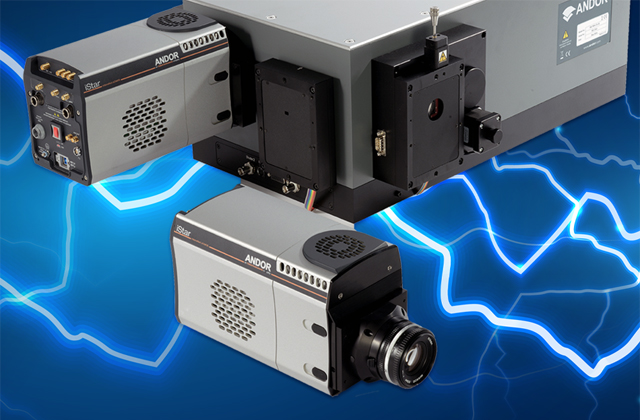

イメージインテンシファイア付きカメラ
iStar シリーズ

Andor社 iStarシリーズは、イメージインテンシファイア搭載のCCDとsCMOSを採用。先進のイメージングセンサー技術を結集し、暗所や高速現象の撮影で比類なき性能を発揮します。ナノ秒時間分解の用途に最適な信頼のプロフェッショナルカメラです。

最新モデル：iStar sCMOS

4,000 fps/sps対応の圧倒的なスピード性能
高感度・超低ノイズで鮮明な撮影を実現
超高速分光法やマルチトラック機能に最適化
<2 nsのゲーティング精度で究極のタイミング制御
フルスピード範囲対応で多様なアプリケーションに対応

革新的な性能で、あらゆるイメージングニーズをサポートします。

ご相談・お問合せ

ラインアップ
アプリケーション
オプション
もっと速くしたいですか？
技術資料

ラインアップ

モデル	iStar CCD 312	iStar CCD 320	iStar CCD 334	iStar CCD 340	iStar sCMOS

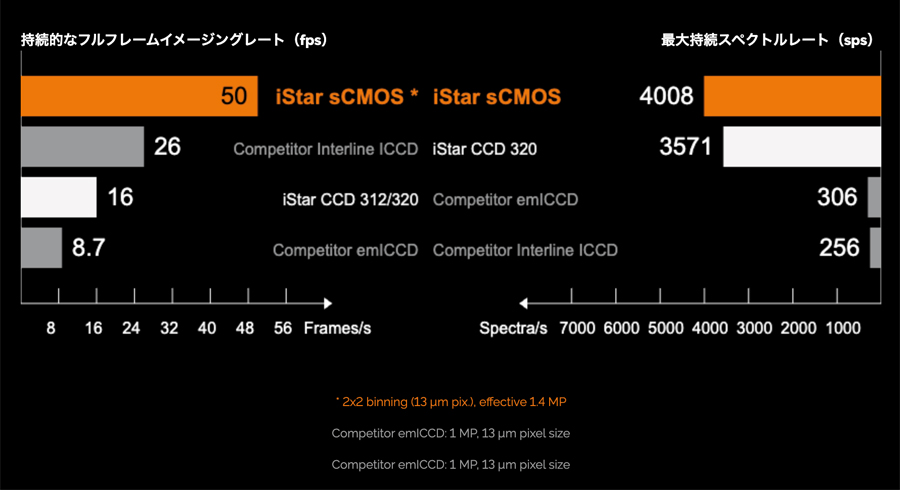

Max フレームレート	15.8 fps	15.9 fps	4.2 fps	2.5 fps	50 fps
Spectral rates (FVB) / Crop mode rates	291 / 6.667	323 / 3.571	145 / 3.450	125 / 1.825	4.008
ピクセルウェル容量	320,000 e-	500,000 e-	100,000 e-	100,000 e-	30,000 e-
最小読出しノイズ	5.4 e-	7 e-	5 e-	6 e-	2.6 e-
最小暗電流	0.25 e-/pix/s	0.2 e-/pix/s	0.1 e-/pix/s	0.1 e-/pix/s	0.18 e-/pix/s
詳細情報	データシート	データシート	データシート	データシート	データシート

2x2 分配 (13 µm pix.), 1.4 MP 有効

プラズマ診断

プラズマは、レーザーアブレーションや** イオン化ガスのカップリング（容量性・誘導性電源使用）**など、さまざまな方法で人工的に生成されます。その特性やダイナミクスを理解することは、以下のような幅広い分野に影響を与えます：

融解プロセス
薄膜蒸着
マイクロエレクトロニクス
材料評価
ディスプレイシステム
表面処理技術
基礎物理学
環境・健康への応用

ゲート検出器の役割

イメージインテンシファイアベースのカメラは、正確なナノ秒スケールのゲーティング機能により、プラズマの基本特性を解析可能。これにより、以下のような重要な情報を抽出できます：

プラズマダイナミクスのタイムリゾルブドサンプリング
パルスレーザーによるプラズマ生成の詳細分析

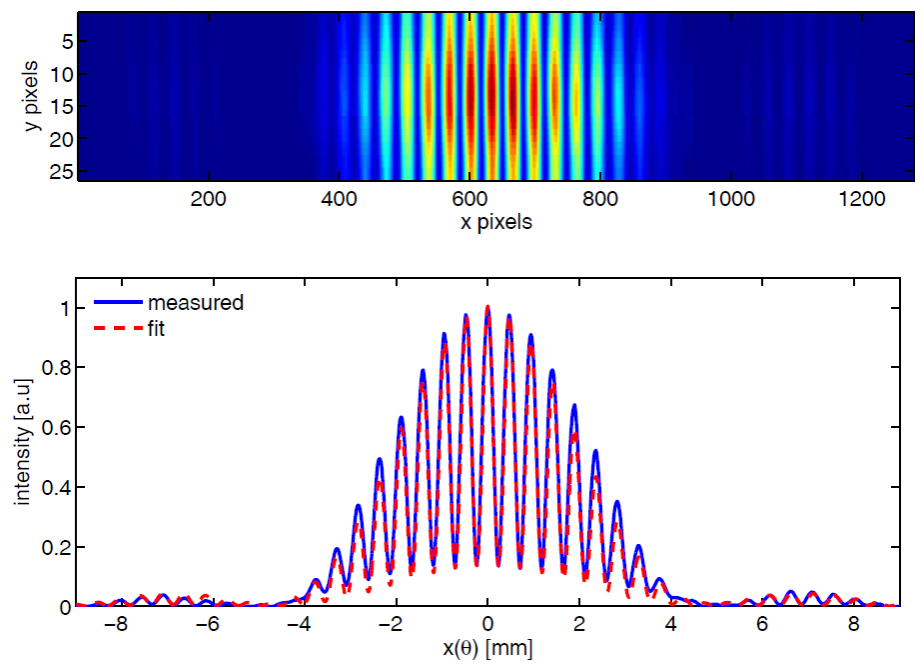

量子力学

量子力学（量子エンタングルメント）は、離れた位置にある二つの粒子が結びつきを維持し、片方の粒子に作用すると、もう片方にも影響が及ぶ現象です。この特異な性質を、アインシュタインは「奇妙な遠隔作用」と呼びました。

量子エンタングルメントは、成長著しい分野である量子計算や量子暗号の基盤を支える重要な概念です。

Star sCMOSがもたらす革新

Star sCMOSは、高速シャッター機能と高感度性能により、エンタングルメント状態にある光子とない光子を高精度で識別可能。この技術革新により、量子エンタングルメントの研究がさらに進展しています。

量子の世界への理解を深める鍵、それがエンタングルメントです。

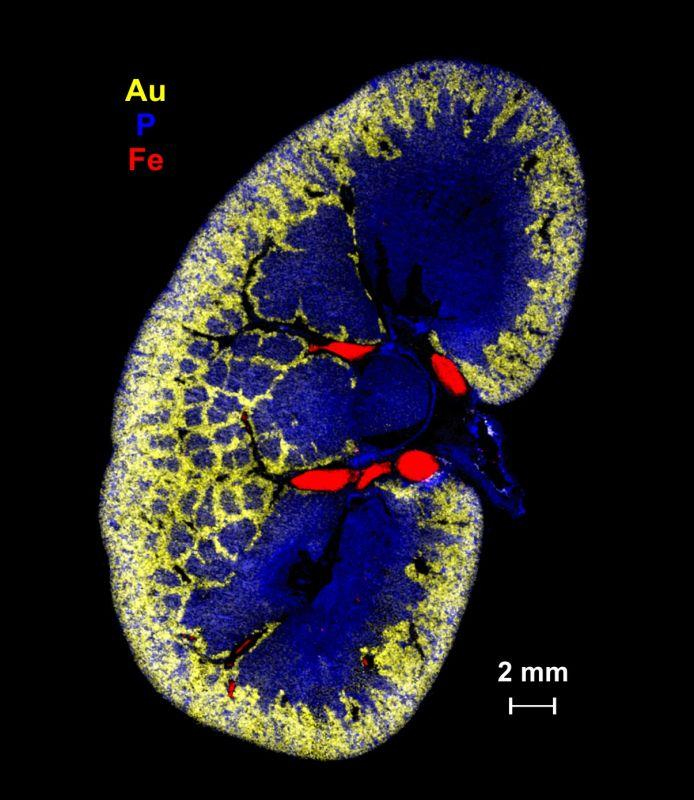

LIBS

LIBS（レーザー誘起ブレイクダウン分光法）

LIBS（Laser-Induced Breakdown Spectroscopy）は、固体、液体、気体の元素組成を迅速に解析する手法です。高出力レーザーパルスを試料に照射してプラズマを生成し、プラズマ内の原子やイオンが放つ光を分光器とゲート検出器で収集・解析します。これにより、サンプルの元素組成や濃度を高精度に特定できます。

iStarの役割

iStarの高度なゲーティング機能は、以下の目的で使用されます：

初期の広帯域制動放射光を遮断し、有益な原子情報を抽出
初期の広帯域制動放射光を遮断し、有益な原子情報を抽出

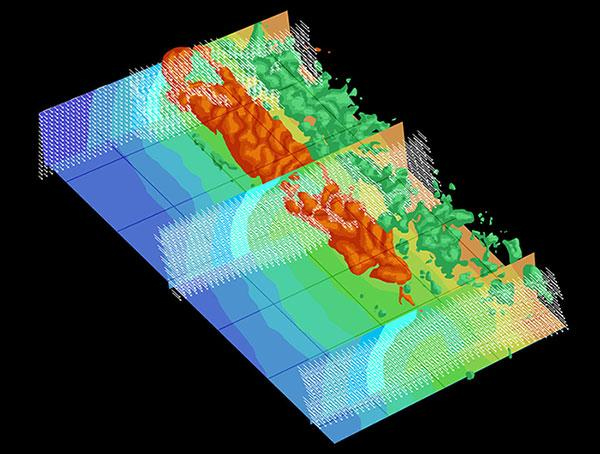

流体力学（流れ解析、噴霧解析、および燃焼プロセス）

**PLIF（Planar Laser-Induced Fluorescence）**は、加熱流や火炎の力学や化学反応を非侵襲的に解析する、流体力学研究の基本手法です。この技術では、光学的にシート状に成形されたレーザービームを用い、対象の流れや火炎を横断して蛍光種を励起・解析します。生成された蛍光は、ゲート検出器でイメージングされ、不要なレーザーパルスを効果的に遮断します。

iStar sCMOSの特長

高フレームレート：一般的なYAGベースのNd:PLIFセットアップ（15Hz動作）に対応
優れたダイナミックレンジと感度：CCDやインターライン式ゲート検出器を凌駕
高速フレームペア取得モード：PLIF-PIVを活用した流れ解析に最適
高度なゲーティング機能：不要なバックグラウンドノイズを除去し、鮮明なデータを提供

非線形光学

非線形光学は、光の高強度相互作用によって通常とは異なる現象を引き起こす分野で、以下のような手法が含まれます：

非線形光学
第二次高調波発生（SHG）
第三次高調波発生（THG）
高次高調波発生（HHG）

これらの技術は、レーザー物理学や材料科学の研究で重要な役割を果たします。

iStarのゲーティング機能のメリット

iStarカメラの高度なゲーティング機能により、以下が可能になります：

不要な背景ノイズを効果的に除去
有益な信号情報を高精度で抽出

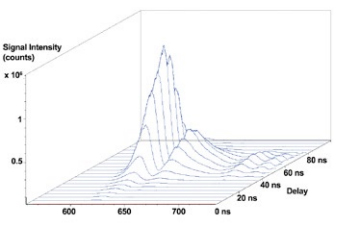

時間分解発光

時間分解発光は、パルス発光や蛍光、フォトルミネセンス、放射線ルミネセンスを対象としたイメージングや分光手法です。この技術は、以下の幅広い分野で活用されています：

金属錯体の研究
有機LEDや量子ドットの特性解析
細胞動力学の追跡
化合物の遠隔検出
シンチレータの特性測定

iStarシリーズが提供するメリット

ゲート検出器による不要なパルス励起源の遮断
ナノ秒レベルのルミネセンス減衰挙動を高精度で測定
フォトカソードオプションで、イメージングと分光研究のニーズに対応
サンプルの発光スペクトル特性を正確に解析

オプション

お客様のニーズに合わせた特別設計が可能です。

CCD & sCMOS
ゲート切替
イメージインテンシファイア

CCD & sCMOS

iStarシリーズは、高ダイナミックレンジセンサーを搭載し、イメージングや分光測定において優れた性能を発揮します。

また、検出効率を最大化するため、イメージインテンシファイアとセンサー間をファイバーカップリングで接続。従来のレンズカップリングに起因する効率低下や口径食、ゆがみといった問題を解消しました。

最適化された設計で、精度と効率を両立した解析を実現します。

モデル	iStar CCD 312	iStar CCD 320	iStar CCD 334	iStar CCD 340	iStar sCMOS
ピクセル数	512 x 512	1024 x 256	1024 x 1024	2048 x 512	2560 x 2160
ピクセルサイズ(μm)	24	26	13	13.5	6.5
高空間分解能/ 　高スペクトル分解能	-	-	Yes	Yes	Yes
高イメージングレート	Yes	-	-	-	Yes
高スペクトルレート	Yes	Yes	Yes	-	Yes
狭帯域分光法	Yes	Yes	Yes	Yes	Yes
同時広帯域分光法	-	Yes	-	Yes	-
拡張マルチトラック	Yes	-	Yes	-	Yes

ゲート切替

包括的なオンボードデジタルディレイ発生器 (DDG™)

最新世代の超低ジッターDDG™は、センサー、イメージインテンシファイアゲーティング、および外部ハードウェアとの正確なタイミングと同期を実現します。

主な特長

10psの精度で設定可能なゲート幅とステップ
3つのトリガ出力を10ps単位で精密調整

高精度なタイミング制御で、次世代アプリケーションをサポートします。

最先端のゲーティング技術 – 超高速フォトカソードシャッター

2ns未満の光ゲート精度で、過渡現象を正確に解析
Intelligate™技術により、UV領域でのシャッター効率を大幅に向上
500kHzフォトカソードゲーティングで、繰り返しの速いレーザーアプリケーションでもS/N比を最大化

革新的な技術で高精度かつ効率的な光学解析を実現します。

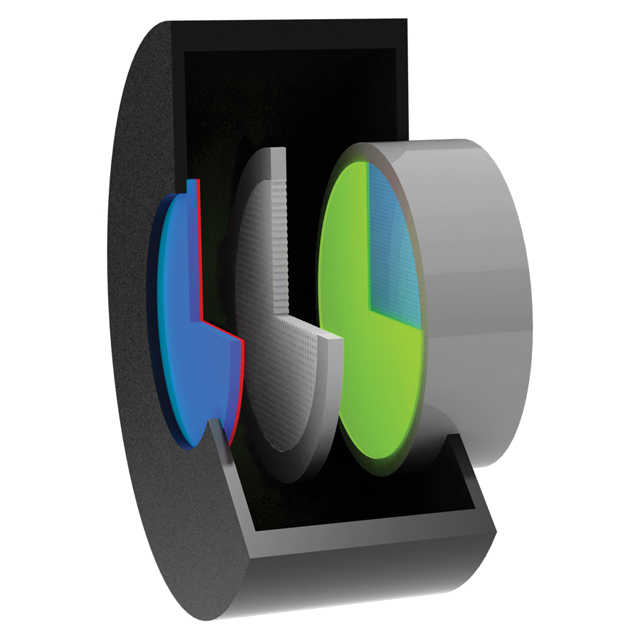

イメージインテンシファイア

ICCD（イメージング増倍管）の応答特性は、量子効率（QE）によって左右されます。このQEは、入力窓とフォトカソードの組み合わせに依存します。

入力窓：波長の下限を決定
フォトカソード：長波長での応答を決定

Andor iStarの優れた性能

Andor iStarは、最新世代のインテンシファイアを搭載し、以下の特長を実現しています：

マルチアルカリベースGen 2とGaAsベースGen 3による高分解能・低ノイズ性能
**VUV（129nm）～SWIR（1,100nm）**までの広範な波長感度
最大50%のピーク量子効率（QE）
ナノ秒レベルのゲーティング対応

iStarは、次世代の精密イメージングと分光アプリケーションを可能にするリーディングソリューションです。

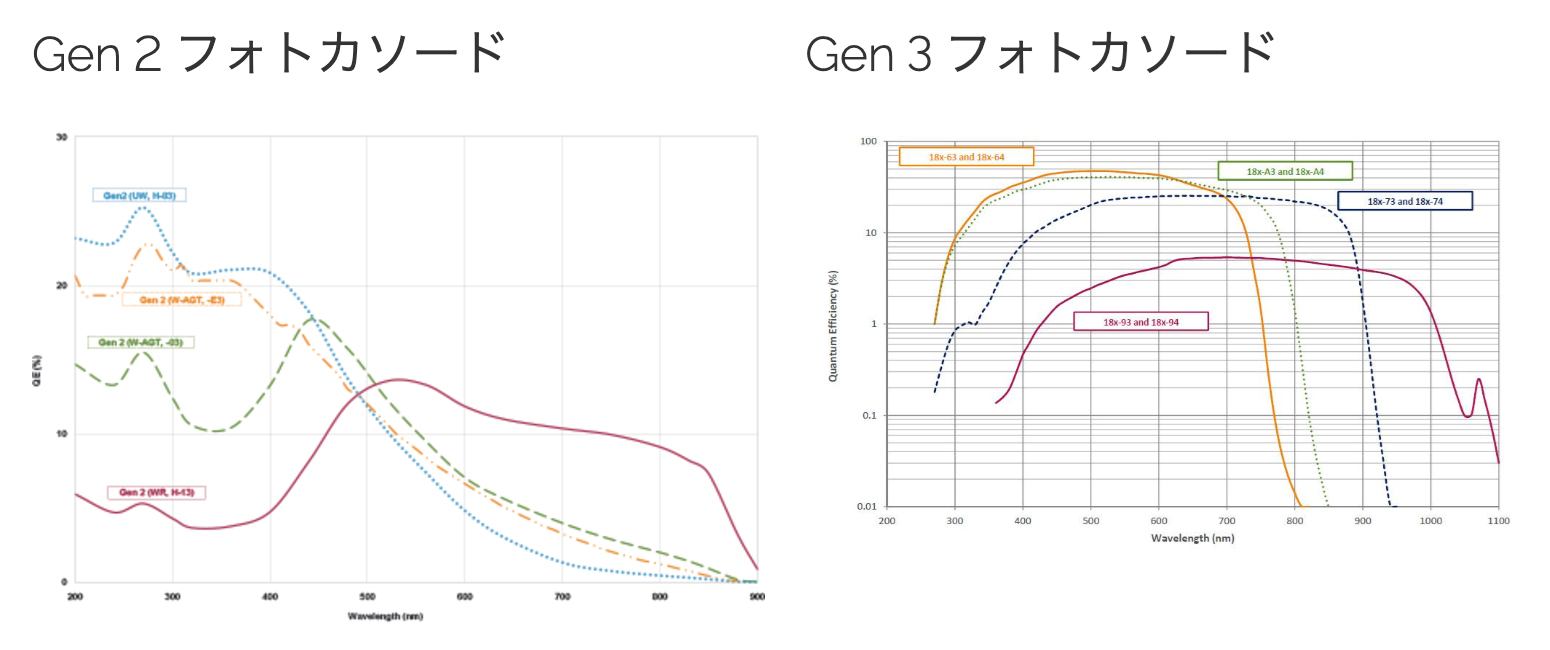

Gen 2 フォトカソード、Gen 3 フォトカソード

フォトカソード	型	波長範囲	ピークQE（標準）	最小ゲーティング	推奨するアプリケーション
-3	Gen 2	180-850 nm	18%	<2 ns	プラズマイメージング、LIBS、過渡発光と過渡吸収、燃焼（LIF/PLIF）
-4	Gen 2	180-850 nm	18%	<2 ns	超高速動力学のP46蛍光体
-5	Gen 2	120-850 nm	16%	<5 ns	VUV分光のMgF2窓
-13	Gen 2	180-920 nm	13.50%	<50 ns	NIR過渡光ルミネセンス
-63	Gen 3	280-760 nm	48%	<2 ns	VIS過渡発光、プラズマ研究、およびフォトンカウンティング向け最高感度
-73	Gen 3	280-910 nm	26%	<2 ns	VIS～IR過渡発光、プラズマ研究、およびフォトンカウンティング向け最高NIR感
-83	Gen 2	180-850 nm	25%	<100 ns	UVを最大限収集する低速過渡研究
-93	Gen 3	180-850 nm	4%	<3 ns	NIR～IR過渡光ルミネセンス
-A3	Gen 3	280-810 nm	40%	<2 ns	VIS～NIR過渡発光、プラズマ研究、およびフォトンカウンティング向け最高感度
-E3	Gen 2	180-850 nm	22%	<2 ns	UVの高QEとnsゲーティングの最高のバランス－ LIBS、過渡発光と過渡吸収、プラズマ研究、燃焼（LIF/PLIF）に最適

もっと速くしたいですか？

技術資料

著者	表題	年
A. Hopkins	Portable Deep-Ultraviolet (DUV) Raman for Standoff Detection	2016
P. Morgan et al	Hybrid interferometric/dispersive atomic spectroscopy of laser-induced uranium plasma	2016
Raúl Payri et al	Diesel ignition delay and lift-off length through different methodologies using a multi-hole injector	2016
J. Wang et al	Classification of Chinese tea leaves using laser-induced breakdown spectroscopy combined with the discriminant analysis method	2016
H. Bouchouicha, et al	Synthesis and luminescent properties of Eu 3+/Eu 2+ co-doped calcium aluminosilicate glass–ceramics	2016
M. Gondal et al	Laser produced plasma diagnosis of carcinogenic heavy metals in gallstones	2016
M. Janda et al	Generation of Antimicrobial NOx by Atmospheric Air Transient Spark Discharge	2016
K. Kobayashi et al	Laser-induced breakdown emission in hydrocarbon fuel mixtures	2016
M.A. Bratescu et al	Analysis of benzoquinone decomposition in solution plasma process	2016
G. Yamada et al	Electron density measurements behind a hypersonic shock wave in argon	2016
I. Ghebregziabher et al	Propagation distance-resolved characteristics of filament-induced copper plasma	2016
A. Ehn et al	Setup for microwave stimulation of a turbulent low-swirl flame	2016
C. Moreno-Diaz et al	Measurement of plasma electron density generated in an experiment of Laser Shock Processing, utilizing the Hα-line	2016
I. Mondal et al	Throwing light on hydroxyquinoline-based ruthenium sensitizers with long-lived charge carrier boosts photocatalytic H2 evolution	2016
A.Sarakovskis et al	Comprehensive study on different crystal field environments in highly efficient NaLaF4:Er3+ up conversion phosphor	2015
D. McCormick et al	High-Sensitivity In-Situ Soot Particle Sensing in an Aero-Engine Exhaust Plume Using Long-Pulsed Fiber-Laser Induced Incandescence	2015
M. Erhard et al	Real-time imaging of spin-to-orbital angular momentum hybrid remote state preparation	2015
E. Eshelman et al	Time-resolved detection of aromatic compounds on planetary surfaces by ultraviolet laser induced fluorescence and Raman spectroscopy	2015
S. Garakyaraghi et al	Transient absorption dynamics of sterically congested Cu (I) MLCT excited states	2015
T. Werblinski et al	Temperature and water mole fraction measurements by time-domain-based supercontinuum absorption spectroscopy in a flame	2015
J. Moros et al	Unveiling the identity of distant targets through advanced Raman-laser-induced breakdown spectroscopy data fusion strategies	2015
