グローバルシャッター搭載
高速sCMOSカメラ C-BLUE One
可視光領域（400 nm～1000 nm）において、要求の厳しいイメージングアプリケーション向けに特別に設計された超高性能の科学用CMOSカメラです。
3種類の新世代産業用センサーを搭載できるように設計されており、この柔軟な設計により様々なアプリケーションに対応することが可能です。 そのため、ご利用の用途に応じてピクセルサイズ、解像度、フレームレートを考慮し3種類のセンサーから最適なモデルを選べます。
- C-BLUE One 0.5MP：812×612px、9µm、MAX 1594FPS＠FF、8bit
- C-BLUE One 1.7MP：1608×1104px、9µm、MAX 662FPS＠FF、8bit
- C-BLUE One 7.1MP：3208×2200px、4.5µm、MAX 207FPS＠FF、8bit
すべてのC-BLUE Oneカメラは読み出しノイズが非常に少なく、超低照度下での撮影が可能であり、さらにグローバルシャッターも同時に実現しています。
主な特長
-
搭載するセンサーによって3つのバージョンで利用可能：
0.5MP、1.7MP、7.1MPの3種類をラインアップ。 - 新世代の産業用モノクロCMOSセンサー
- グローバルシャッターによる超高速撮影（207～1594 FPS@FF）

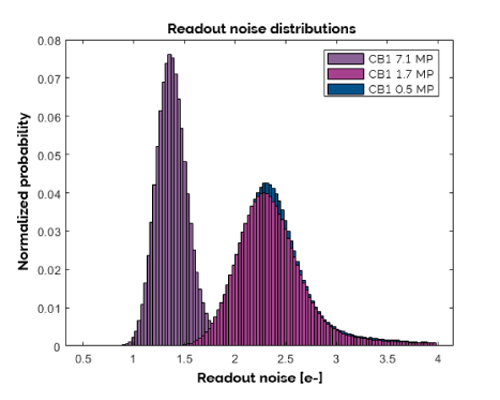

- 超低読み出しノイズ（1.38～2.33 e-）
- 画素ピッチ 4.5µm および 9µm
- HDR
活躍が期待される分野
- 天文
- ライフサイエンス
- 産業用途
基本性能
| TEST MEASUREMENT*1 | C-BLUE One 0.5 MP | C-BLUE One 1.7 MP | C-BLUE One 7.1 MP | Unit |
|---|---|---|---|---|
| Sensor size｜センサーサイズ | 812 x 620 | 1604 x 1100 | 3216 x 2208 | Pixels |
| Pixel pitch｜ピクセルピッチ | 9 | 9 | 4.5 | µm |
| Maximum speed Full Frame in GLOBAL SHUTTER (in 8bits)｜ 最大FPS（グローバルシャッター、フルフレーム、8bit 時） |
1594 | 662 | 207 | FPS |
| Maximum speed Full Frame in GLOBAL SHUTTER (in 12bits)｜ 最大FPS（グローバルシャッター、フルフレーム、12bit 時） |
941 | 481 | 134 | FPS |
| Readout Noise*1 (in 12bits, High gain, 24dB, @50µs)｜ 読み出しノイズ（12bit、Highゲイン、24dB、露光時間 50µs時） |
2.35 | 2.33 | 1.38 | e- |
| Dark Current*1 (High gain, 24dB)｜ 暗電流（Highゲイン、24dB時） |
1.39 | 0.96 | 0.24 | e-/p/s |
| Quantization｜デジタル出力 | 8, 12 | 8, 12 | 8, 12 | bit |
| Quantization with HDR (High Dynamic Range)｜ HDR時のデジタル出力 |
16 | 16 | 16 | bit |
| Shutter Architecture｜シャッター方式 | global | global | global | n/a |
| Minimum integration time in 8 bits｜最小露光時間（8bit時） | 5.81 | 6.16 | 7.07 | µs |
| Minimum integration time in 12 bits｜最小露光時間（12bit時） | 6.43 | 6.64 | 8.23 | µs |
| Image Full well capacity (Low gain, 0dB)｜ 飽和電荷量（Lowゲイン時、0dB時） |
94 | 100 | 23 | ke- |
| Maximum speed (in 8bits, 16 lines)｜読み出し速度（最小ライン時） | 7366 | 3997 | 3545 | FPS |
-
*1Average values observed｜平均値
| ADDITIONAL FEATURES ｜その他機能 |
|---|
インターフェース：
|
| GenICam 規格対応 |
| レンズマウント： Cマウント、CSマウント |
| 空冷時のセンサー温度安定化制御（10℃まで） 別売：最適なパフォーマンスを実現するクーリングプレートによる液冷オプション有 |
| ソフトウェア： GUI：First Light Vision SDK：C、C++、Python（LabVIEW / µManager / MatLab） |
8ビットおよび12ビットでのフレームレートテーブル
| Quantization C-BLUE One 0.5MP |
8 bits | 12 bits |
|---|---|---|
| Lines 16 | 7366 | 5150 |
| Lines 32 | 6725 | 4608 |
| Lines 64 | 5729 | 3806 |
| Lines 128 | 4419 | 2824 |
| Lines 256 | 3033 | 1862 |
| Lines 512 | 1863 | 1108 |
| Lines 624 | 1594 | 941 |
| Lines 1104 | - | - |
| Lines 2208 | - | - |
| Quantization C-BLUE One 1.7MP |
8 bits | 12 bits |
|---|---|---|
| Lines 16 | 3997 | 3457 |
| Lines 32 | 3721 | 3169 |
| Lines 64 | 3270 | 2716 |
| Lines 128 | 2632 | 2113 |
| Lines 256 | 1893 | 1463 |
| Lines 512 | 1212 | 905 |
| Lines 624 | 1047 | 776 |
| Lines 1104 | 662 | 481 |
| Lines 2208 | - | - |
| Quantization C-BLUE One 7.1MP |
8 bits | 12 bits |
|---|---|---|
| Lines 16 | 3545 | 2864 |
| Lines 32 | 3171 | 2494 |
| Lines 64 | 2620 | 1983 |
| Lines 128 | 1944 | 1406 |
| Lines 256 | 1282 | 889 |
| Lines 512 | 762 | 512 |
| Lines 624 | 648 | 432 |
| Lines 1104 | 393 | 258 |
| Lines 2208 | 207 | 134 |
クロッピング：行は16pxごと、列は8pxごとに設定可能
Size and Weight : H64.1 x W76.2 x L154.3 mm, 1.1 kg, 15W max
その他の特長
- 各種SDKに対応 (C、C++、Python) / LabVIEW / µManager / MatLab
- First Light Vision GUI（グラフィックユーザーインターフェース）

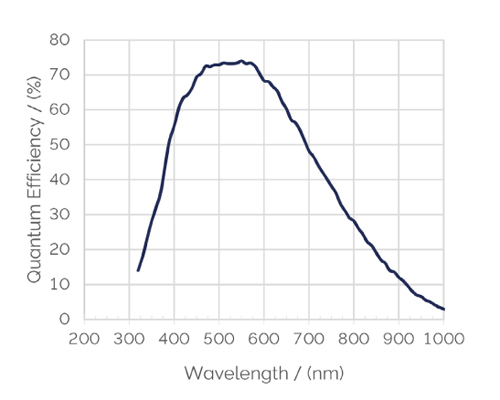

- 70％QE（ピーク波長580nm）
-

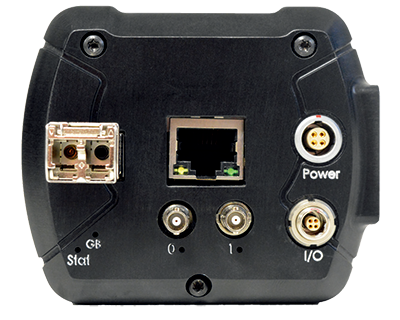

アウトプット：CoaXPress 2.0 - CXP10x2接続
SFP+ モジュールによる10ギガビットイーサネット / ファイバー（2022年第2四半期に対応予定） - GenICam対応
- センサー温度安定化 空冷時は-10℃まで冷却
- オプションの冷却プレートにより水冷可、より高いパフォーマンスを実現
- Cマウント / CSマウント
- サイズ：長さ154.3mm×幅76.2mm×高さ64.1mm
- 重量：1.1 kg
