光ファイバーの断面ジオメトリを高速 / 自動で測定
ダブルクラッドファイバーや八角形ファイバー、マルチコアファイバーなど、特殊ファイバーの測定にも対応
英国 NPL(National Physical Laboratory)トレーサビリティ付き

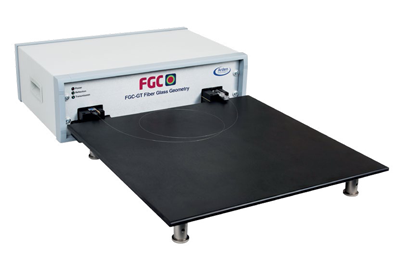

FGC シリーズは製造、R&D の現場で標準ファイバー、特殊ファイバーの形状測定のための完全なソリューションです。 2種類のモデルを提供しています。
-
①FGC-GT : クラッド径最大 400 µm
-
②FGC-GS : クラッド径最大 1000 µm

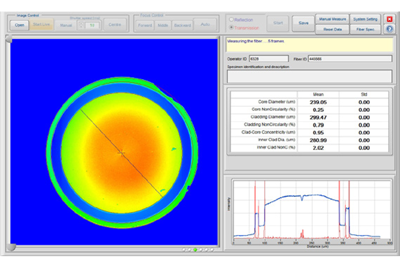

FGC-G ソフトウェア ユーザーインターフェ—スのメインスクリーン
仕様
光学仕様
FGC-GT ※1 | FGC-GS ※2 | |
---|---|---|
最大視野 | 600 μm | 1200 μm |
ファイバー照明 – 反射 | 暗視野照明、850 nm LED | 暗視野照明、850 nm LED |
ファイバー照明 – 透過 | 並列LEDアレー、850 nm | 並列LEDアレー、850 nm |
-
※1再現性は FGC-GT で 125 µm ファイバーを着脱せずに測定。 シングルモードファイバー、OM1、OM2 にのみ適用。
-
※2再現性は FGC-GS で 540 / 600 µm ファイバーで着脱せずに測定。
再現性
FGC-GT シングルモード | FGC-GT マルチモード | FGC-GS マルチモード | |
---|---|---|---|
コア径 | < 0.05 μm | < 0.08 μm | < 0.1 μm |
クラッド径 | < 0.05 μm | < 0.05 μm | < 0.25 μm |
コア非真円度 | < 1.0 % | < 0.5 % | < 0.05 % |
クラッド非真円度 | < 0.1 % | < 0.1 % | < 0.1 % |
コア-クラッド同心度 | < 0.06 μm | < 0.05 μm | < 0.15 μm |
測定能力
FGC-GT | FGC-GS | |
---|---|---|
測定時間 | < 10 秒(ファイバーの準備を除く) | < 10 秒(ファイバーの準備を除く) |
ファイバー径 | 最大 400 μm | 最大 1000 μm |
特殊ファイバー | デュアルクラッド、八角形、偏波保持、マルチコア、PCF など | デュアルクラッド、八角形、偏波保持、マルチコア、PCF など |
その他
FGC-GT | FGC-GS | |
---|---|---|
重さ | 11 kg(33 kg キャリングケース含む) | 11 kg(33 kg キャリングケース含む) |
大きさ | 0.5 x 0.5 x 0.2 | 0.5 x 0.5 x 0.2 |
動作温度 | 0 ~ 50 ℃ | 0 ~ 50 ℃ |
湿度 | 5%~95% 相対湿度、結露なし | 5%~95% 相対湿度、結露なし |
PC | 最新の Windows OS で動作する PC を付属 | 最新の Windows OS で動作する PC を付属 |
データインターフェース | 2 x USB 3.0(USB B - USB A ケーブル 長さ 2 m) | 2 x USB 3.0(USB B - USB A ケーブル 長さ 2 m) |

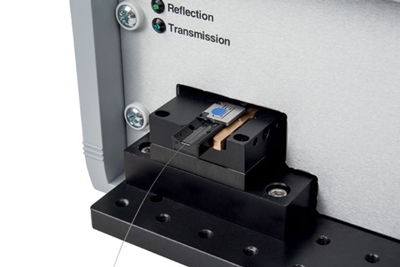

オプション
型番 | 説明 |
---|---|
FGC-GT | 光ファイバ断面形状測定装置(クラッド最大径 400 μm) 本体、ファイバ用ベンチ、ケーブル、PC、ジャケット径 250 μm 用V溝ホルダ |
FGC-GS | 光ファイバ断面形状測定装置(クラッド最大径 1000 μm) 本体、ファイバ用ベンチ、ケーブル、PC、ジャケット径 400 μm 用V溝ホルダ |
FG-H-250 | ジャケット径 250 μm ファイバ用V溝ホルダ |
FG-H-400 | ジャケット径 400 μm ファイバ用V溝ホルダ |
FG-H-600 | ジャケット径 600 μm ファイバ用V溝ホルダ |
FG-H-800 | ジャケット径 800 μm ファイバ用V溝ホルダ |
FG-H-1000 | ジャケット径 1000 μm ファイバ用V溝ホルダ |
FG-H-CUST | カスタム仕様ファイバ用V溝ホルダ |
FGC-GUEW3 | 保証期間3年。ただし、カメラを除く |
FGC-GUEW5 | 保証期間5年。ただし、カメラを除く |
FGC-PMI | 偏波保持ファイバ用照明(本体と同時にご注文場合のみ対応できます) |
