超高精度 マウント付非球面レンズ
Φ25 | f75 | 合成石英 |
AFM25-75-U-x-355
超高精度 (Ultra) 標準レンズシリーズ：
表面形状誤差（RMSi）≦0.3 µm、波面収差(RMS)≦140 nm、CNC の研磨・研削による合成石英製の非球面レンズ。
UV レーザや高出力レーザ（> 1 kW cw）の用途に。

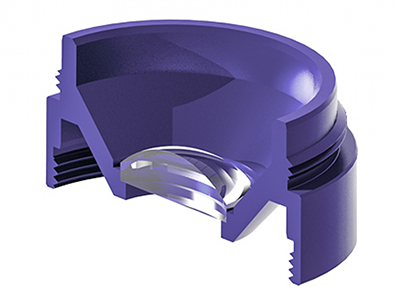

芯ずれ 10 µm 以下の精度でΦ30 mm のマウントに取付けました。
AR（反射防止）コーティング
- コート A： 400 ～ 600nm
- コート B： 600 ～ 1050nm
- コート C：1000 ～ 1600nm
- コート X： 240 ～ 380nm
- コート Y： 320 ～ 450nm
- コート K： 355nm
- コート L： 532nm
- コート M：1064nm
価格（税別）
| AFM25-75-U-U-355（ARコートなし） | ¥115,300 |
|---|---|
| AFM25-75-U-A/B/C/X/Y/K/L/M-35（ARコート付き） | ¥128,500 |
-
※表示価格に消費税は含まれておりません。
-
※別途輸入手数料 15,000円（税別）をご請求します。
-
※為替の変動により販売価格は予告なく変更する場合がございます。
技術データ
| 材料 | 合成石英 |
|---|---|
| レンズ直径 [mm] | 25.0 |
| 焦点距離 [mm] | 75.0 |
| NA | 0.15 |
| f / d | 3.0 |
| 作動距離 WD [mm] | 70.9 |
| 設計波長 [nm] | 355 |
| 形状誤差 RMSi [nm] | 300 |
| 波面収差 RMS [nm] | ≦ 140 |
| エッジ厚さ Te [mm] | 3.78 |
| 中心厚さTc [mm] | 6.0 |
| 有効径 CA (col) [mm] | 22.5 |
| 有効径 CA (foc) [mm] | 21.6 |
| レーザ損傷閾値 | 12 J/cm², 100 Hz, 6 ns, 532 nm |
| RoHS 準拠 | yes |
-
※上記の仕様は予告なく変更される場合があります。
