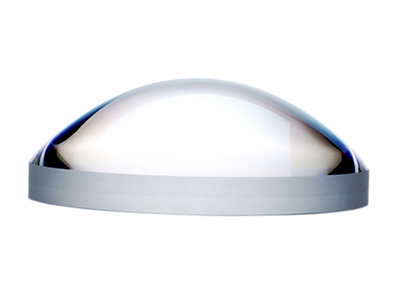

超々高精度 非球面レンズ
Φ25 | f100 | 合成石英 |
AFL25-100-D-x-355
ビームチューニング（Beam Tuning）シリーズ：
表面粗さ ≦0.5 nm 表面形状誤差、（RMSi）≦0.02 µm、波面収差（RMS）≦ 10 nm のハイエンド仕上げのレンズ。
散乱を最小限に抑えるレンズ。
高出力レーザーや超短波長の用途に。
AR（反射防止）コーティング
- コート A：400 ～ 600 nm
- コート B：600 ～ 1050 nm
- コート C：1000 ～ 1600 nm
- コート X：240 ～ 380 nm
- コート Y：320 ～ 450 nm
- コート K：355 nm
- コート L：532 nm
- コート M：1064 nm
価格（税別）
| AFL25-100-D-A/B/C/X/K/L/M-355（ARコート付き） | ¥171,300 |
|---|
-
※表示価格に消費税は含まれておりません。
-
※別途輸入手数料 15,000円（税別）をご請求します。
-
※為替の変動により販売価格は予告なく変更する場合がございます。
技術データ
| 材料 | 合成石英 |
|---|---|
| 直径 [mm] | 25.0 |
| 焦点距離 [mm] | 100.0 |
| NA | 0.11 |
| f / d | 4.0 |
| 作動距離 WD [mm] | 96.3 |
| 設計波長 [nm] | 355 |
| 形状誤差 RMSi [nm] | 20 |
| 波面収差 RMS [nm] | ≦ 10 |
| エッジ厚さ Te [mm] | 3.85 |
| 中心厚さTc [mm] | 5.5 |
| 有効径 CA (col) [mm] | 22.5 |
| 有効径 CA (foc) [mm] | 21.9 |
| 表面の不完全性 [Scratch / Dig] | 20 - 20 |
| レーザ損傷閾値 | 12 J/cm², 100 Hz, 6 ns, 532 nm |
| RoHS 準拠 | yes |
-
※上記の仕様は予告なく変更される場合があります。
