工業用カメラエンクロージャー
Gecko

GeckoエンクロージャーはSalamanderと同じ外形サイズですが、Geckoの方が壁が薄い分、わずかに広いスペースがあり、Salamanderには収まらないカメラでもご使用いただけます。

Geckoは39 x 53mmまでの横断面のカメラに対応し、また、現在Vision Components社のスマートカメラ(VC4XXX シリーズ)、およびFLIR社のサーマル・イメージングカメラ[ゲルマニウムウィンドウ付き](Ax5 シリーズ)に対応しています。バックパネルはA、またはC付きでご購入いただけます。

Geckoは、溝付きアルミフレームとマウント用ブラケットをベースとしたautoVimation社のマシンヴィジョン構築キットと互換性があります。

概要

以下のカメラに対応しています。

IDS imaging UI-3590LE シリーズ
Tamron MP1010M シリーズ
Teledyne FLIR Ax5 シリーズ(焦点距離最大25mm)
Vision Components VC4xxx シリーズ

図面

図面

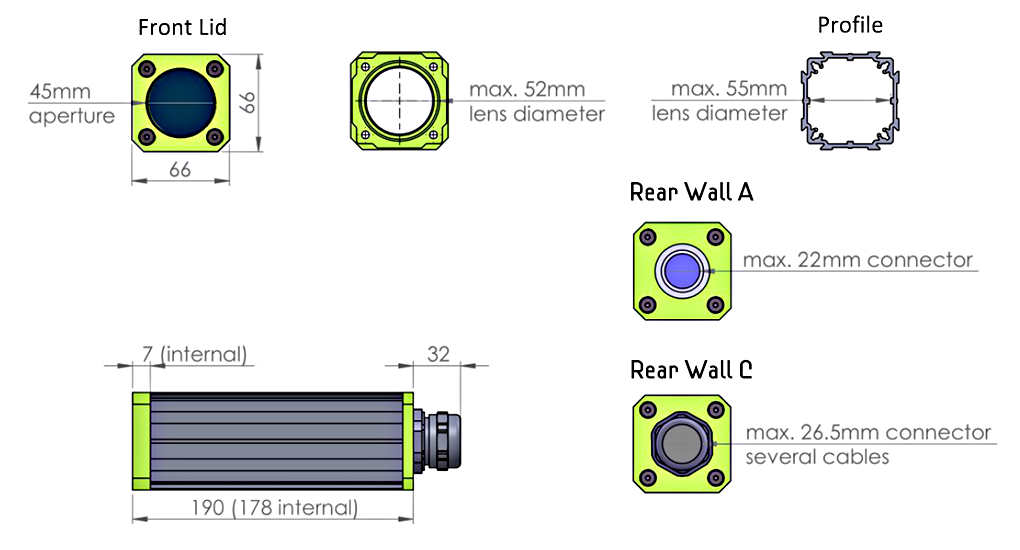

仕様

Max. Camera Size (w x h) 39 x 53mm
Max. Lens Diameter 55mm
Inner Length 178mm (Ax5)
Enclosure Dimensions
(w x h x l, without cable gland)
66 x 66 x 190mm (Ax5)
Window Aperture 45mm
Standard Window BK7, double sided ARC
IR Mirror OrderNumber:20.000.010
Saphire OrderNumber:20.000.016
Germanium OrderNumber:20.000.017
Acrylic, uncoated OrderNumber:20.000.027
Acrylic, double sided ARC OrderNumber:20.000.029
Window Seal FPM
Protection Class IP66 (Nema 4)
Weight
(without camera mount)
Approx, 660g (Ax5)
Enclosure Material Anodized Aluminum
Enclosure Seals NBR
Cable Gland Aperture
(max. connector size)
22mm (Rear Wall A)
26.5mm (Rear Wall C)
Cable Diameter Self drilling (Rear Wall C)
Cable Gland Seal TPE

Special mount for the new Flir Ax5 camera

Special mount for the new Flir Ax5 camera
with lensed from 7.5mm to 19mm focal length


アクセサリ

画像をクリックしますと拡大表示されます。

Order number Layout Step eDrawings

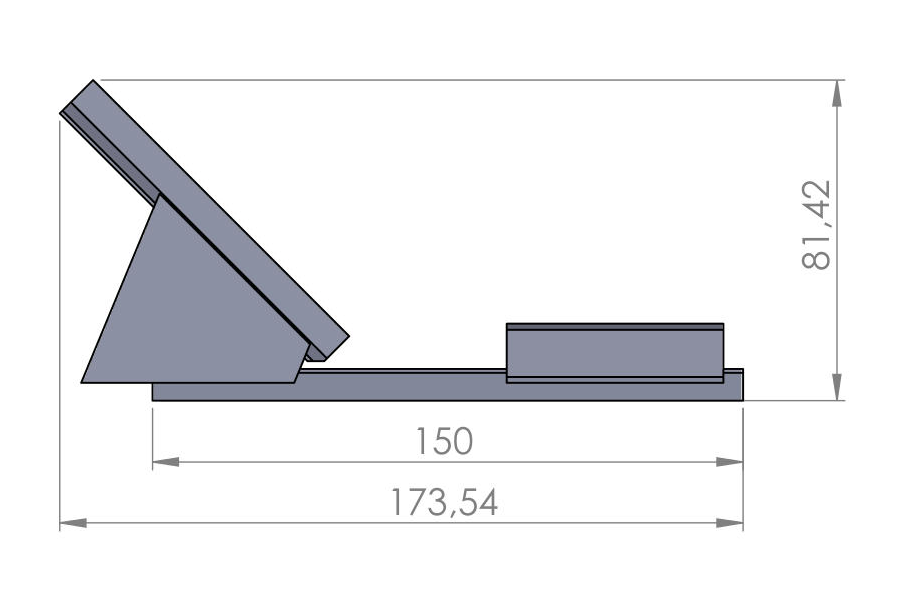

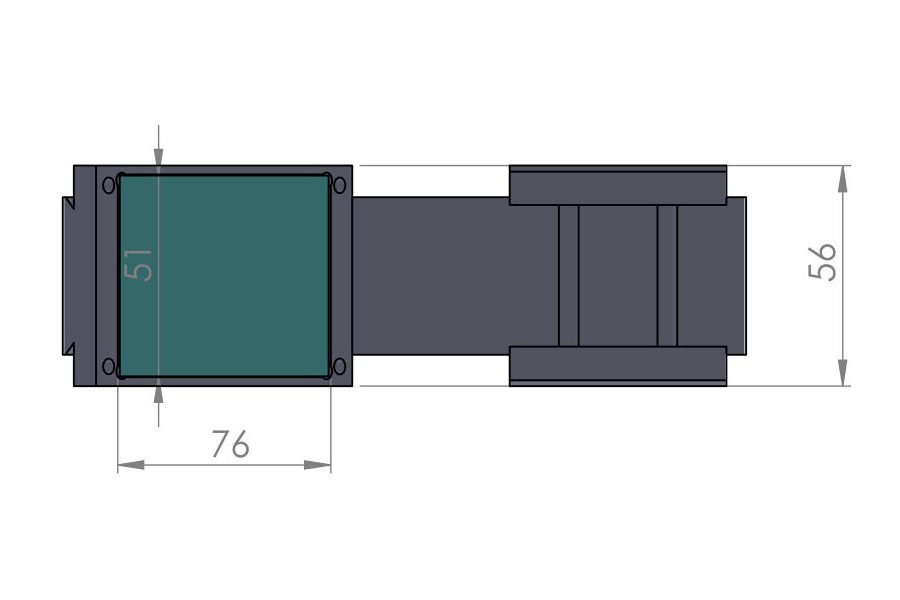

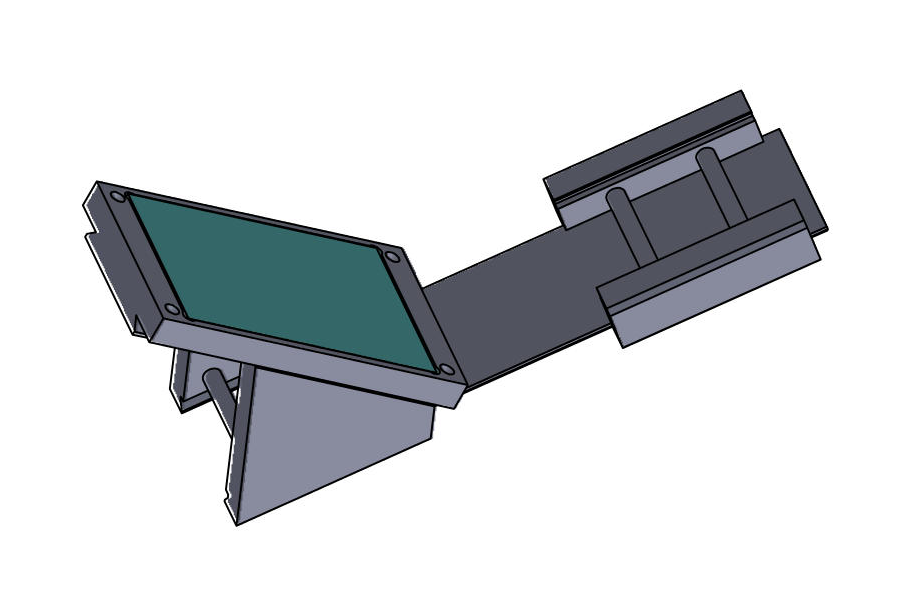

Tilted reflector

20.020.004
Tilted reflector Tilted reflector Tilted reflector

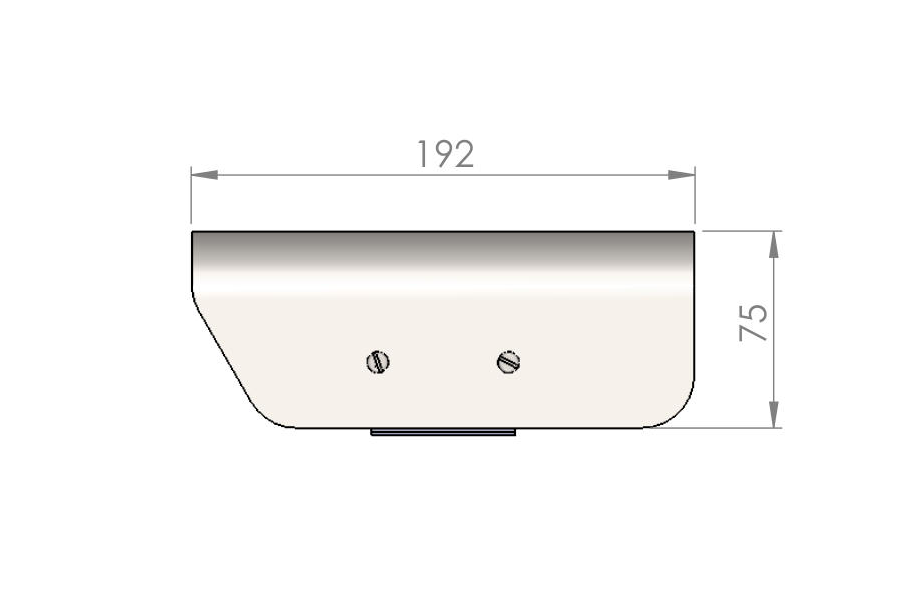

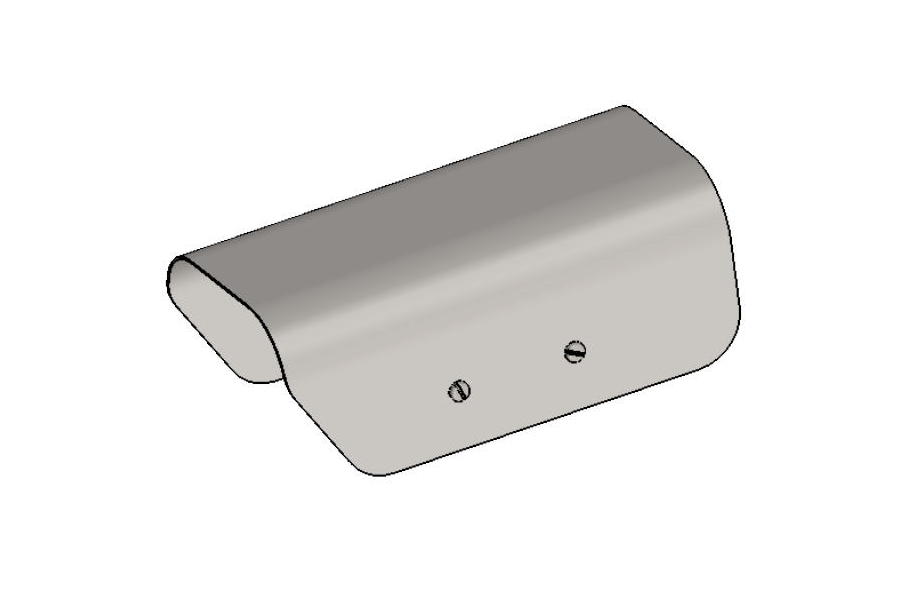

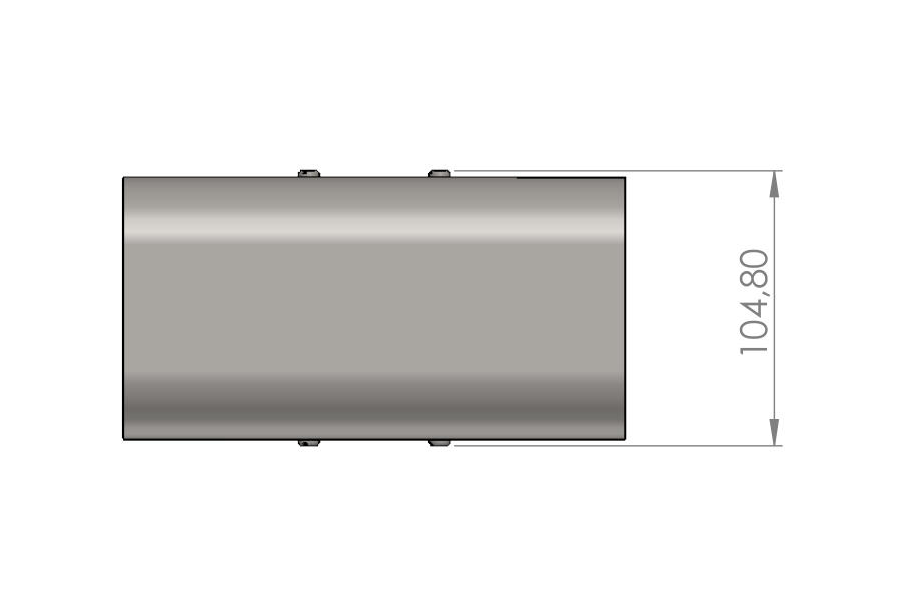

Sun roof S

20.010.001
Sun roof S Sun roof S Sun roof S

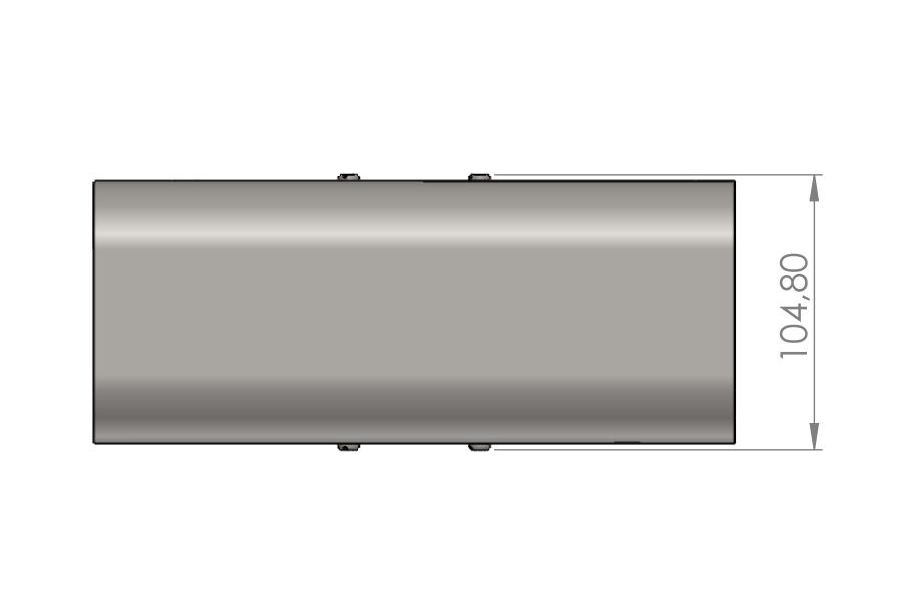

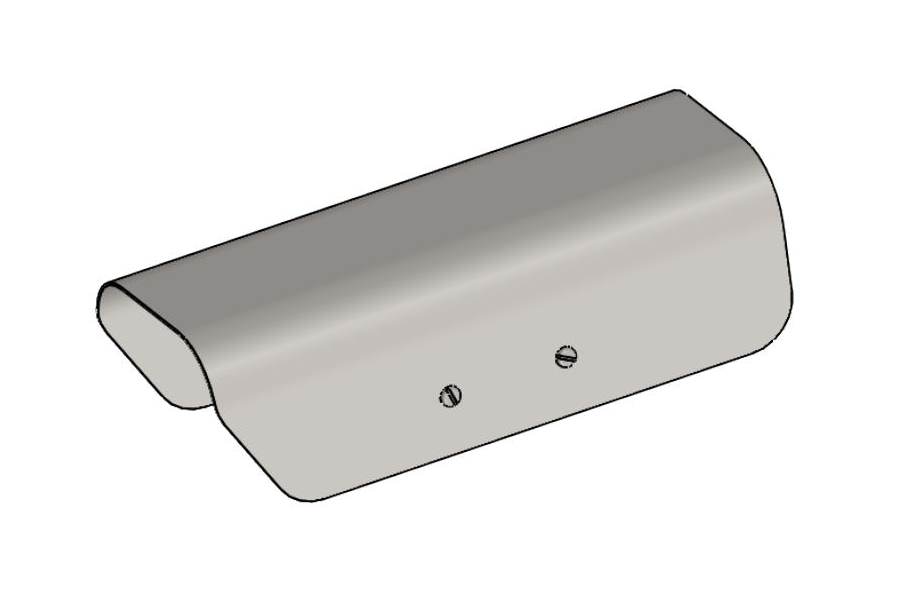

Sun roof M

20.010.002

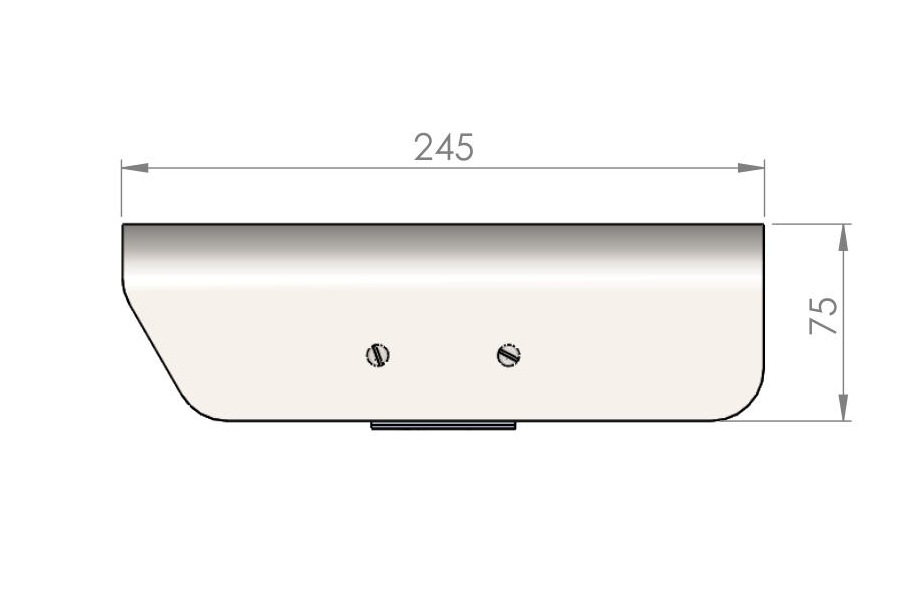

Sun roof M Sun roof M Sun roof M

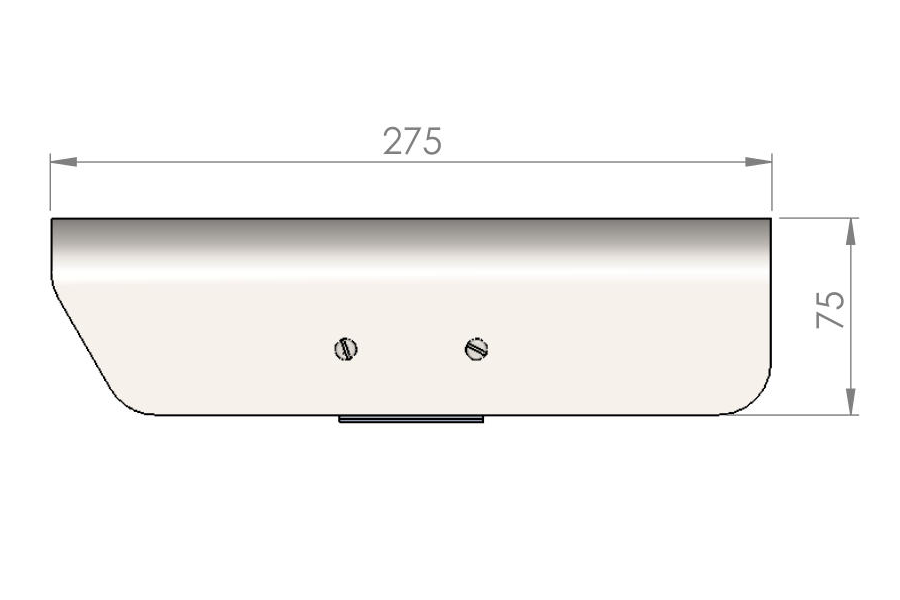

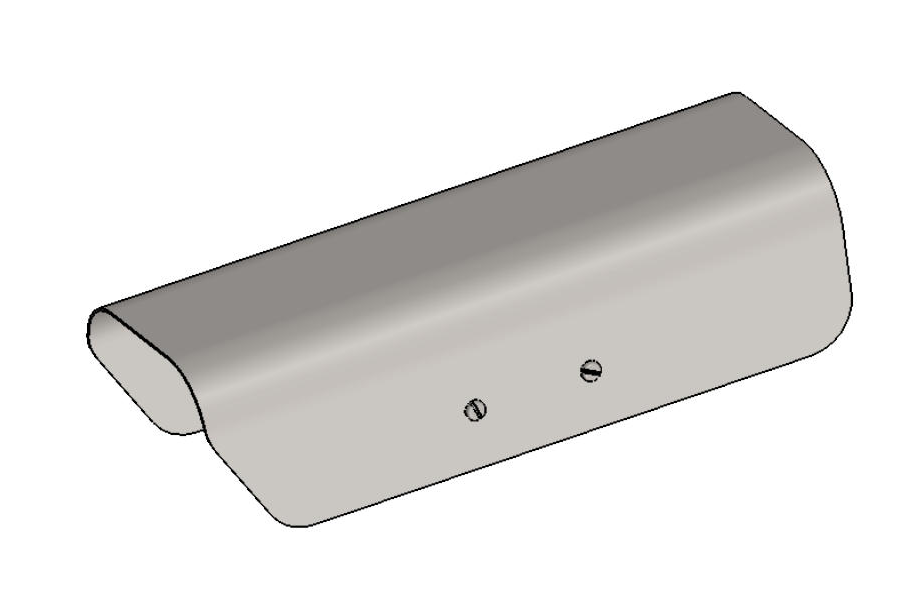

Sun roof L

20.010.003

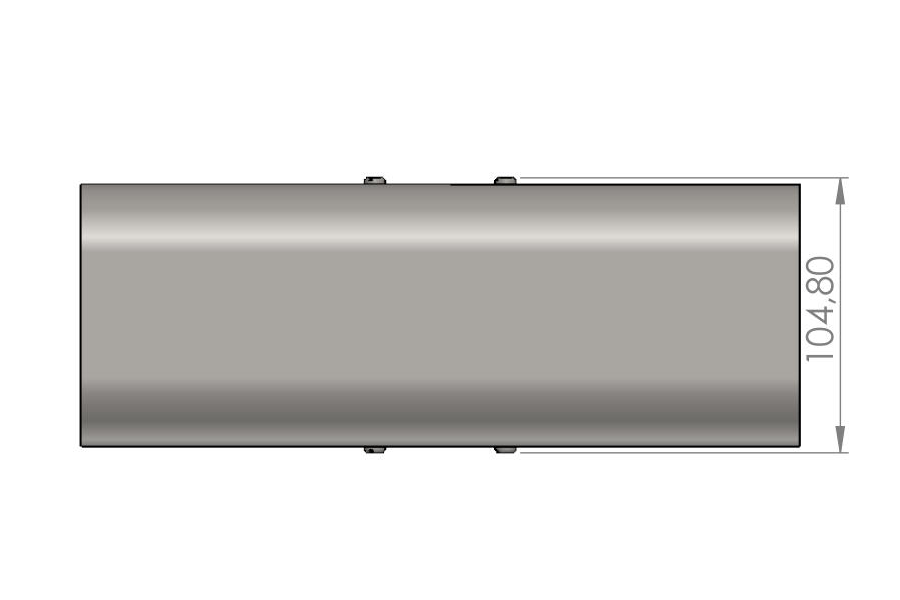

Sun roof L Sun roof L Sun roof L

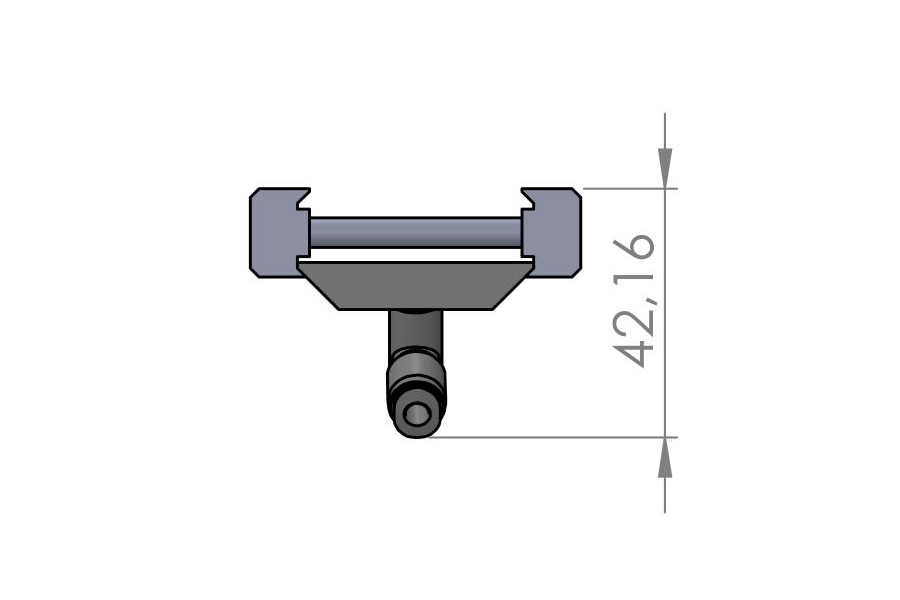

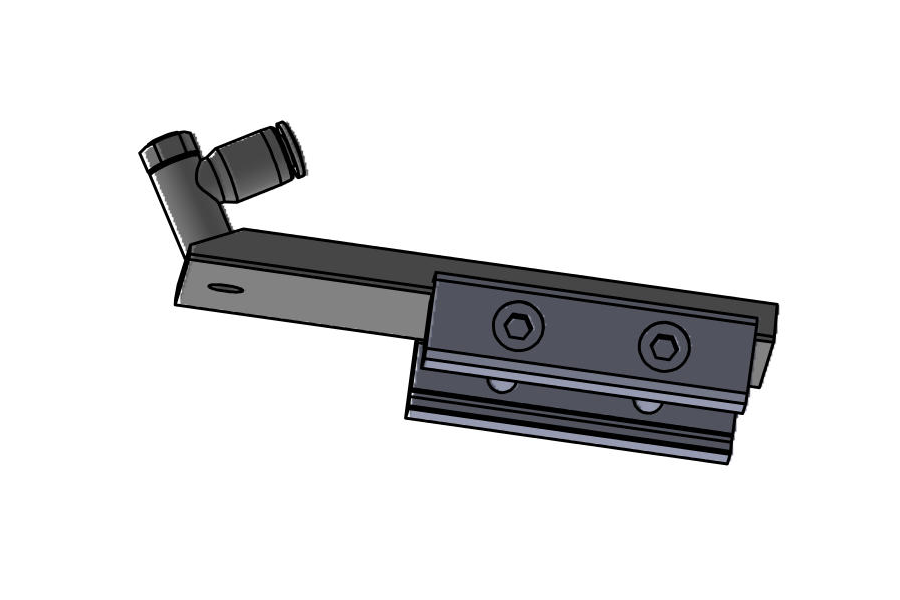

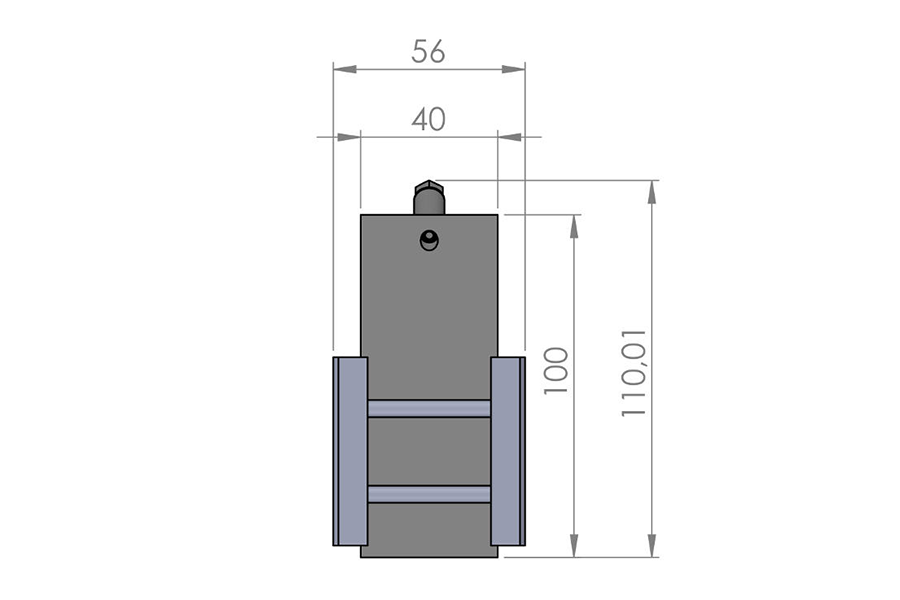

Air nozzle

50.100.025
Air nozzle Air nozzle Air nozzle

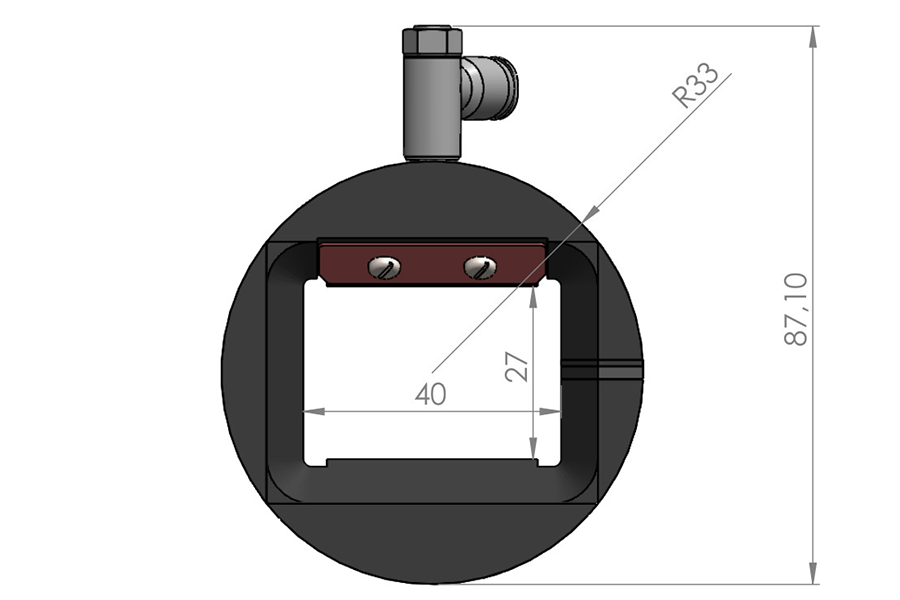

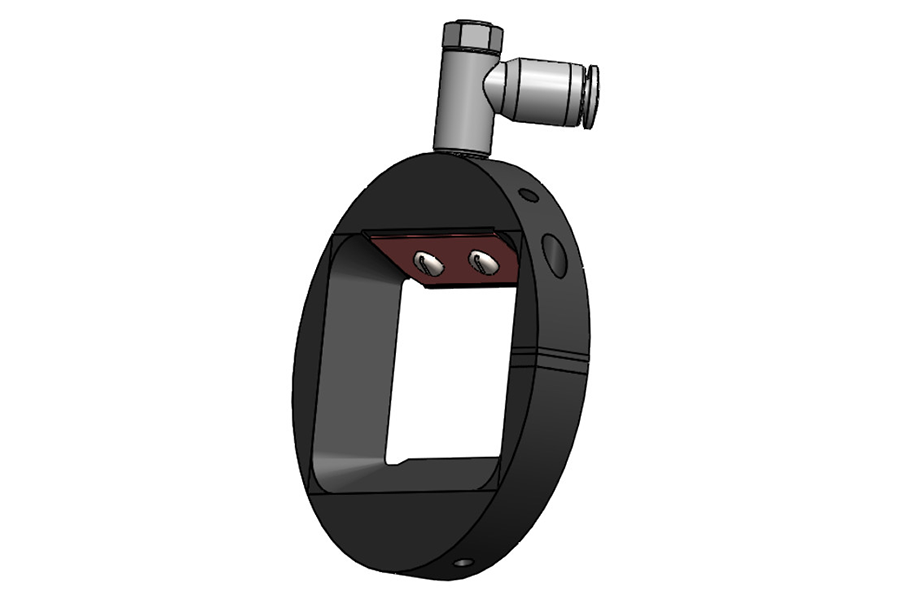

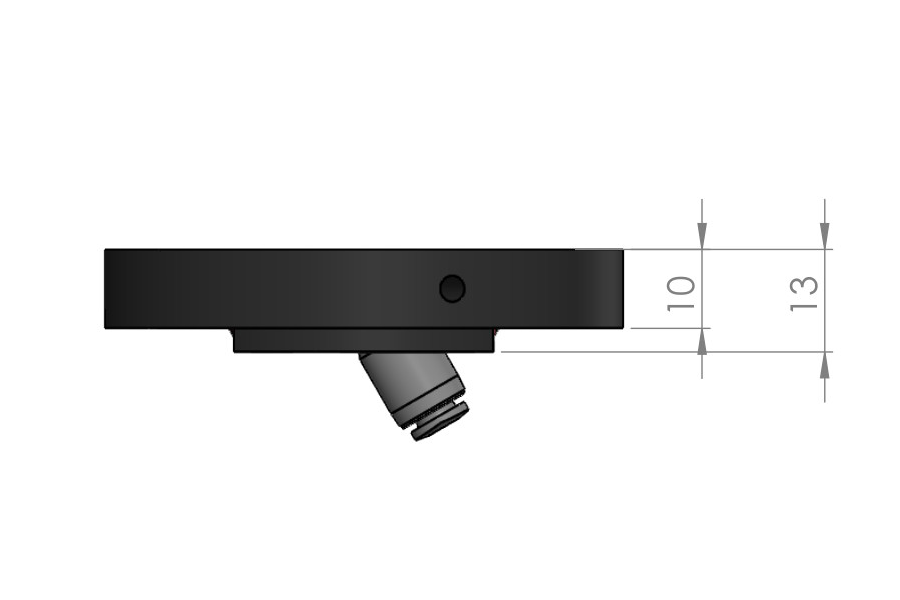

2" wind curtain

50.100.010
2”wind curtain 2”wind curtain 2”wind curtain

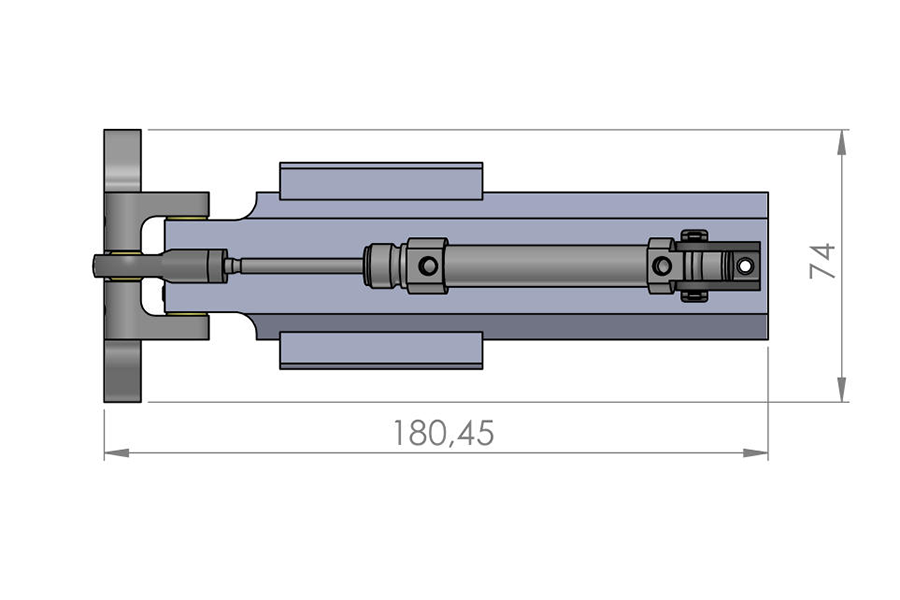

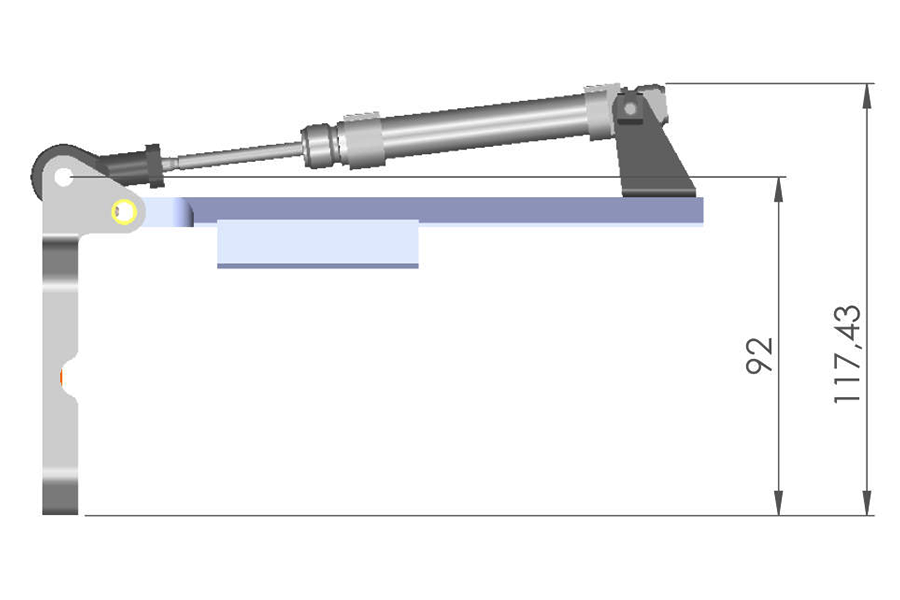

Shutter

50.200.010

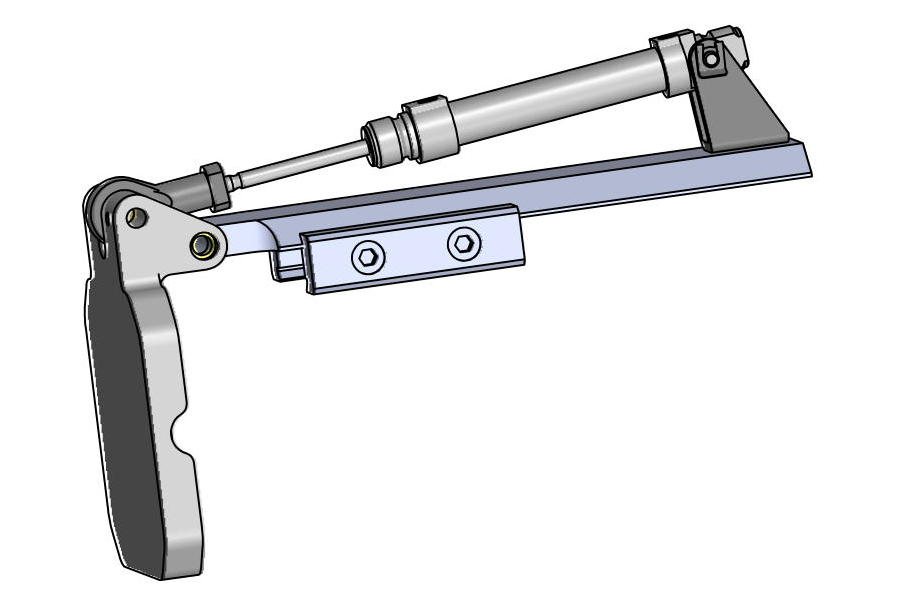

Shutter Shutter Shutter

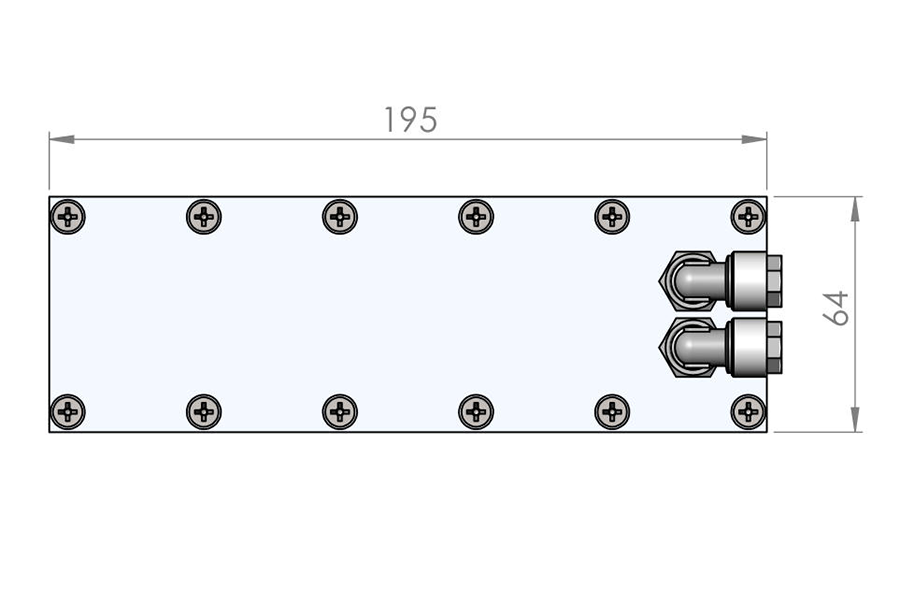

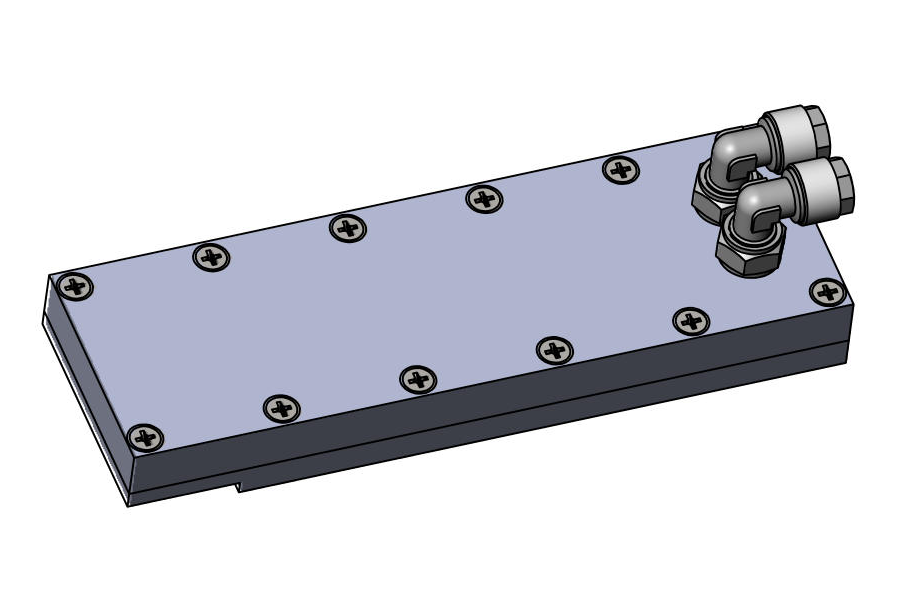

Water cooling module
(from size S)

60.100.010

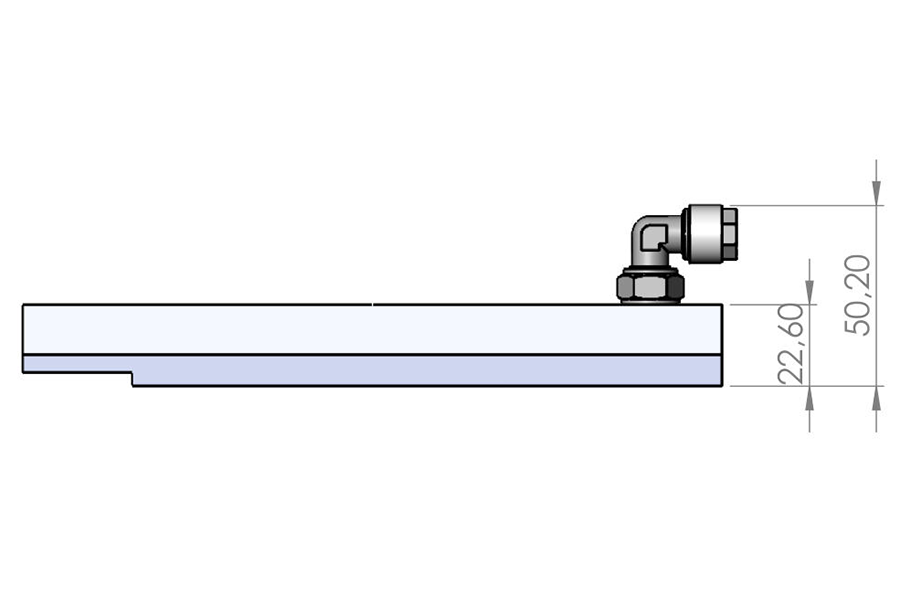

Water cooling module Water cooling module Water cooling module

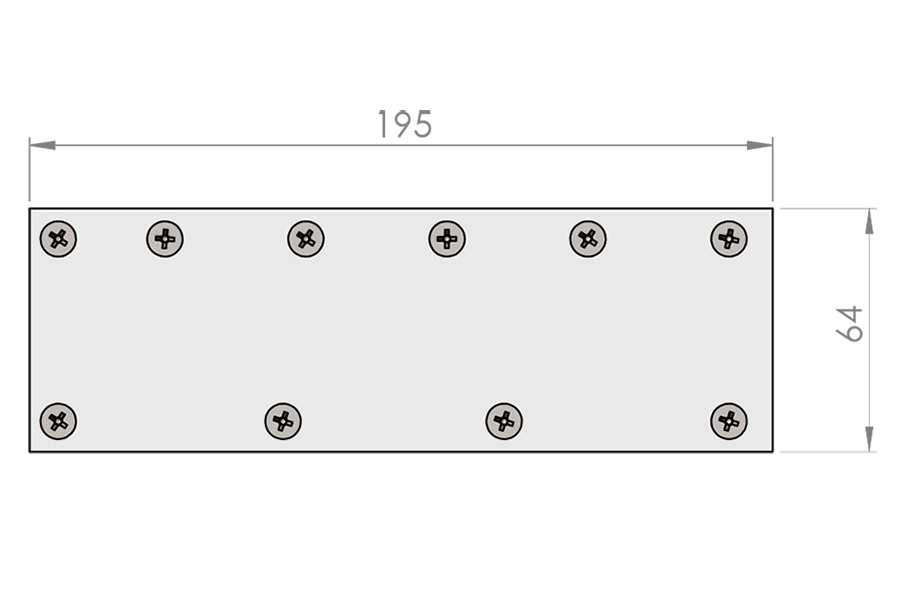

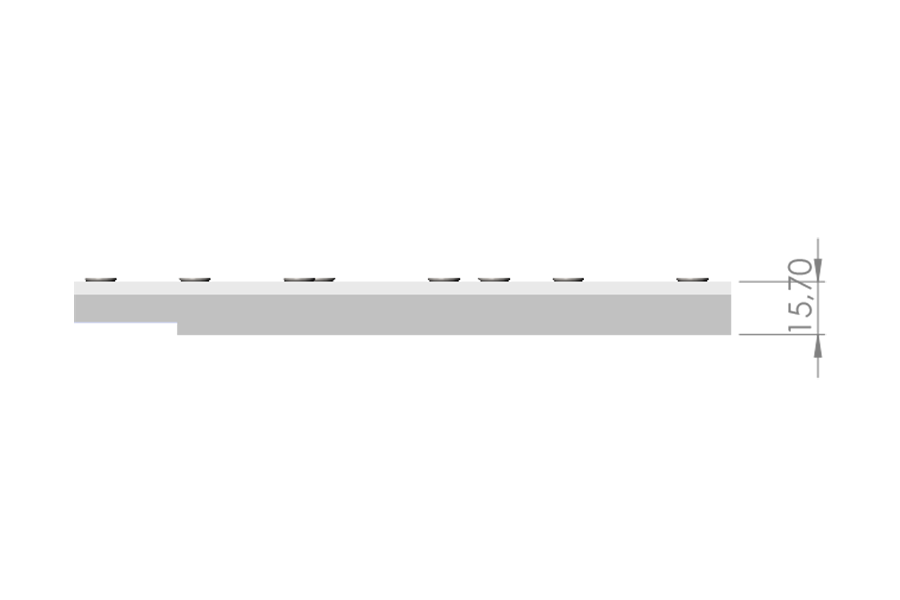

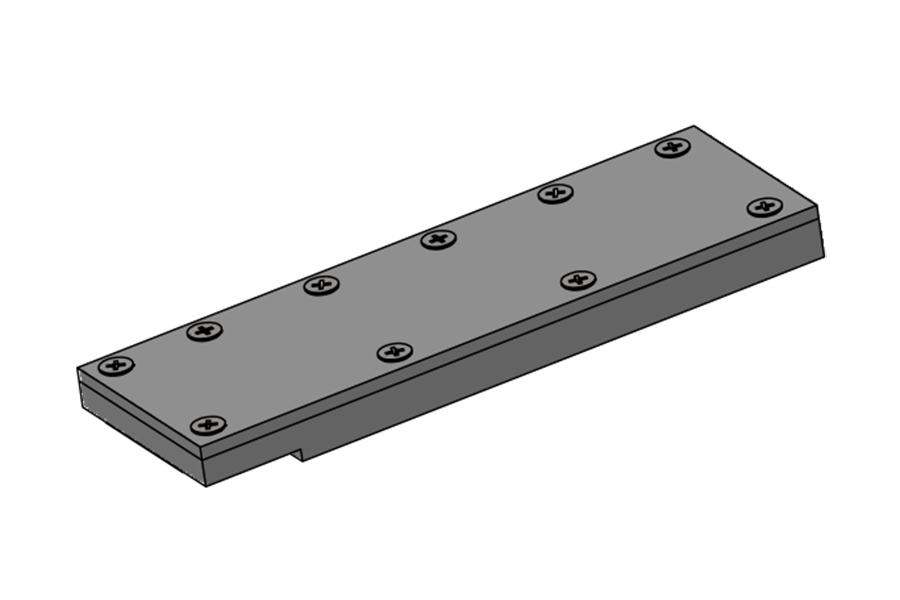

Controlled heating plate
(from size S)

70.100.011
Controlled heating plate Controlled heating plate Controlled heating plate

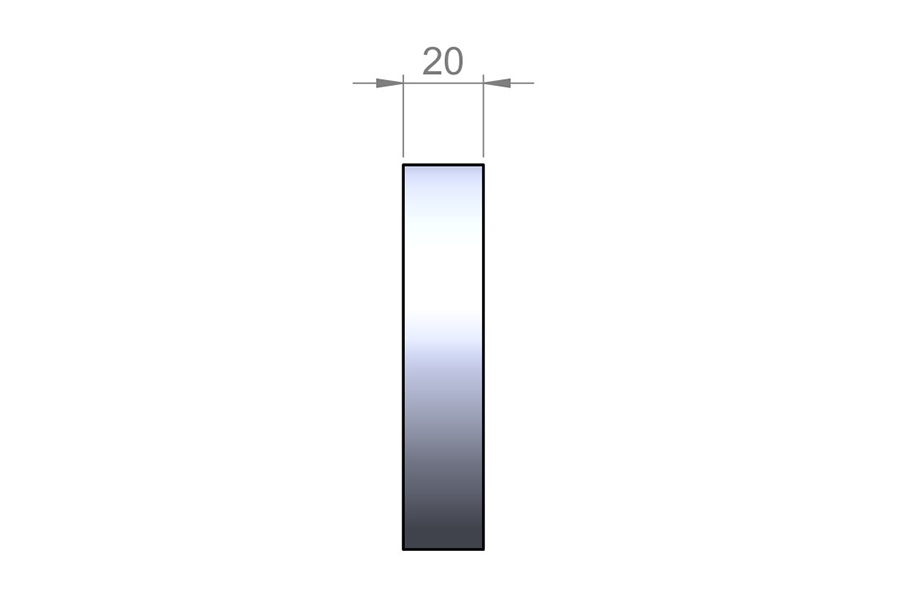

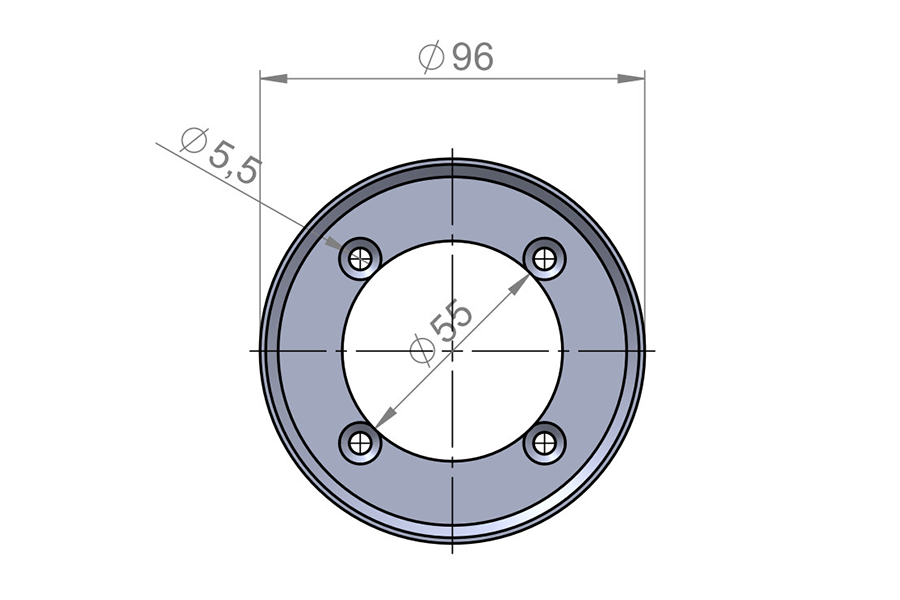

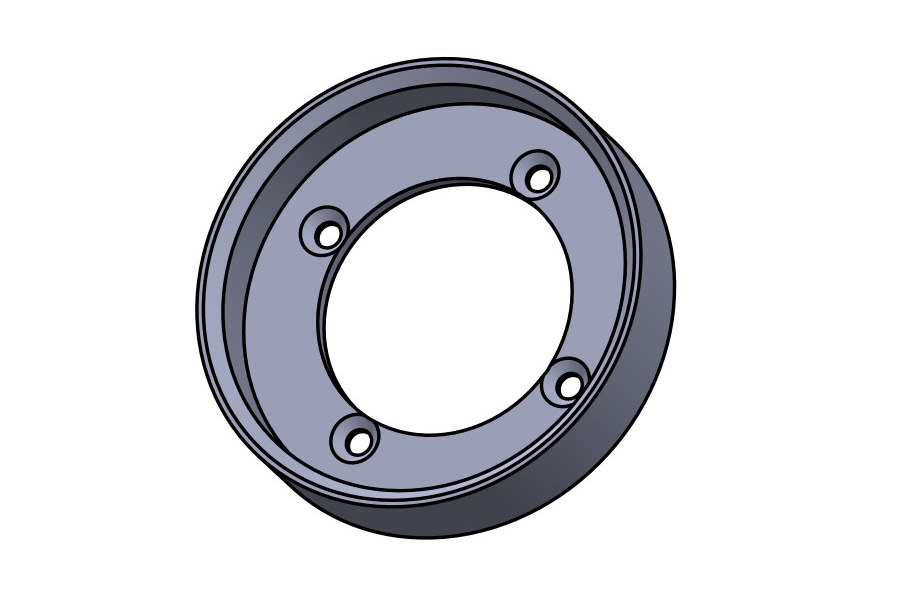

Enclosure Adapter
Orca/Gecko

15.030.002
Enclosure Adapter Enclosure Adapter Enclosure Adapter
Order number Layout Step eDrawings

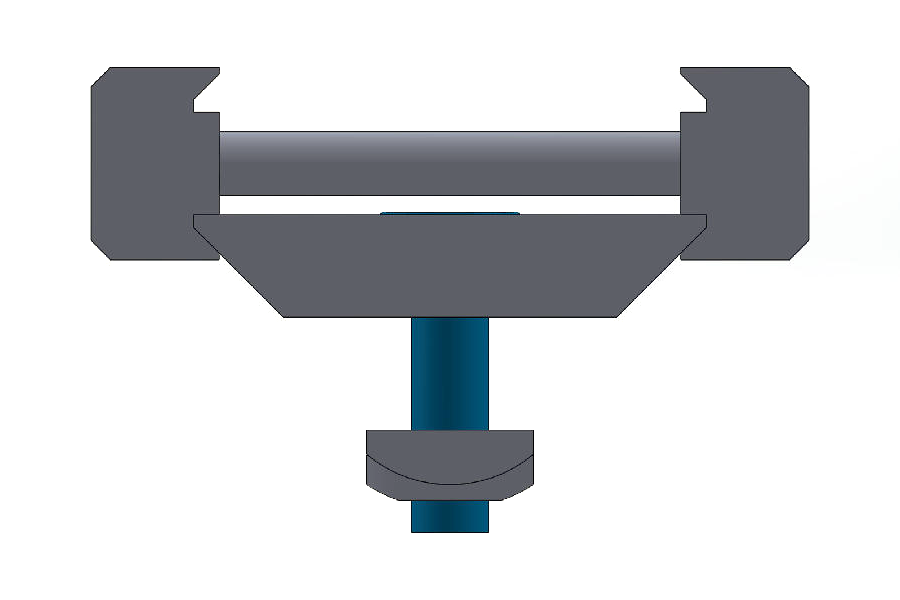

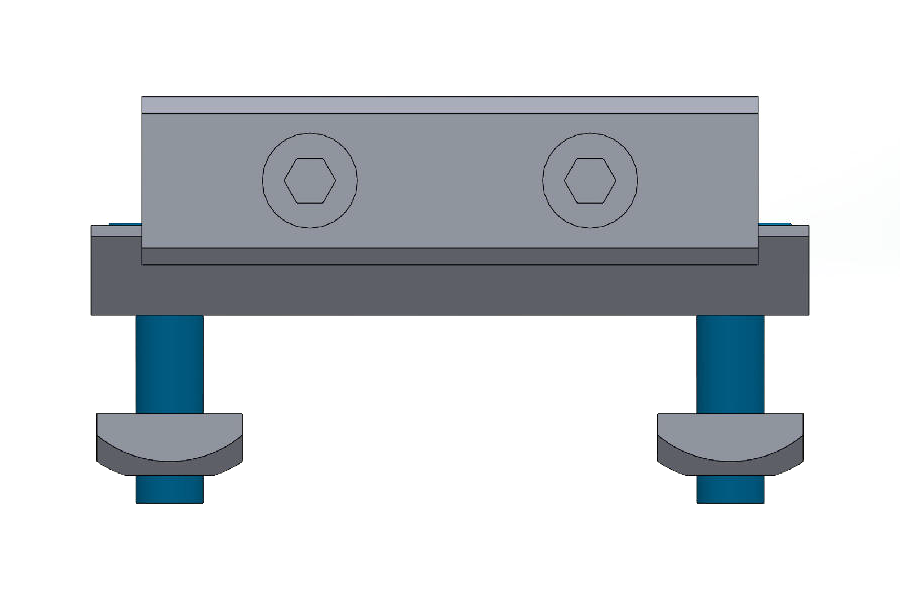

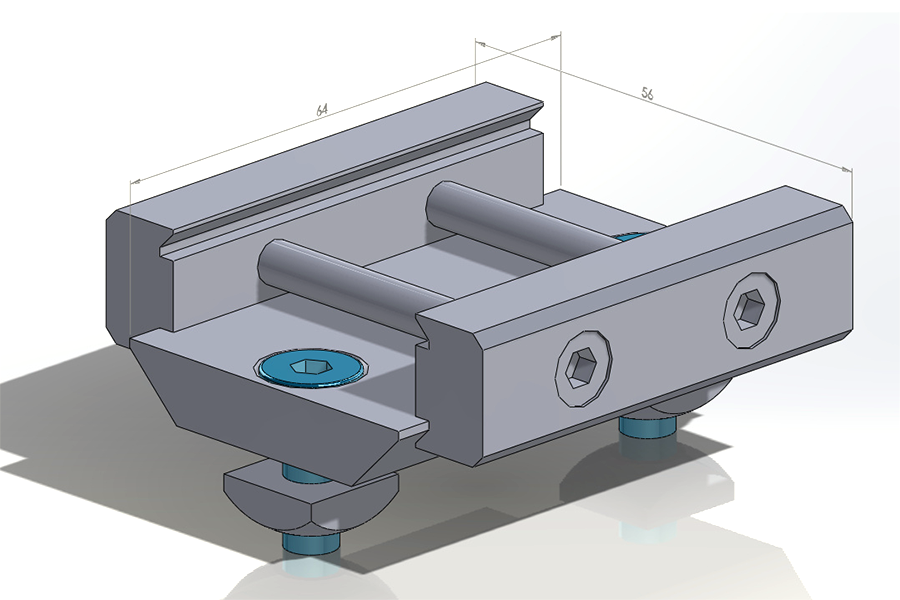

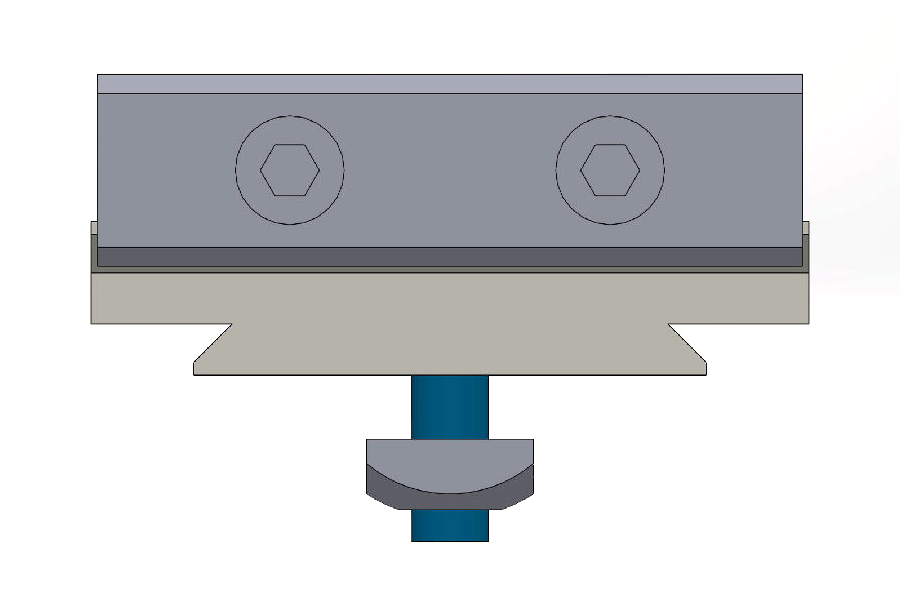

Mounting Kit 1

5.010.000
Mounting Kit 1 Mounting Kit 1 Mounting Kit 1

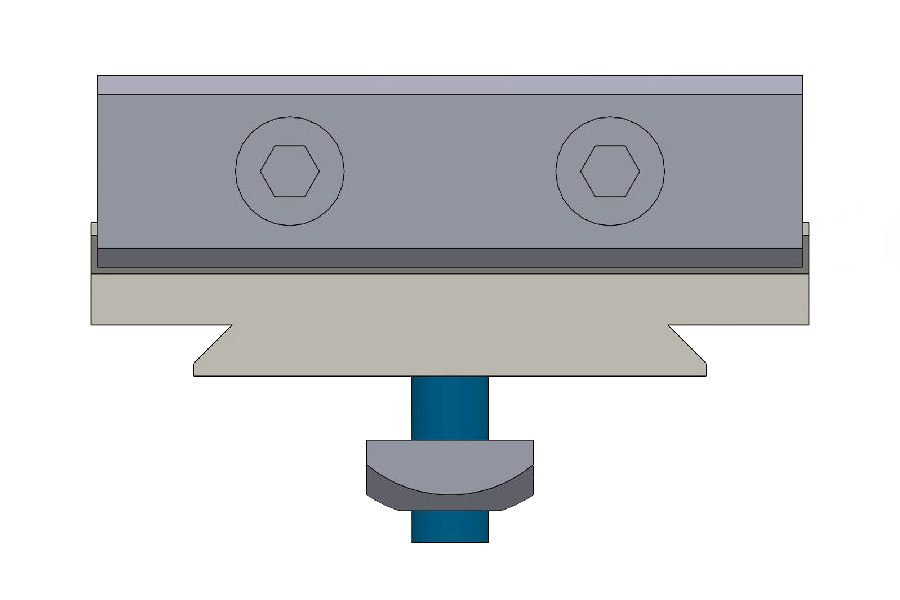

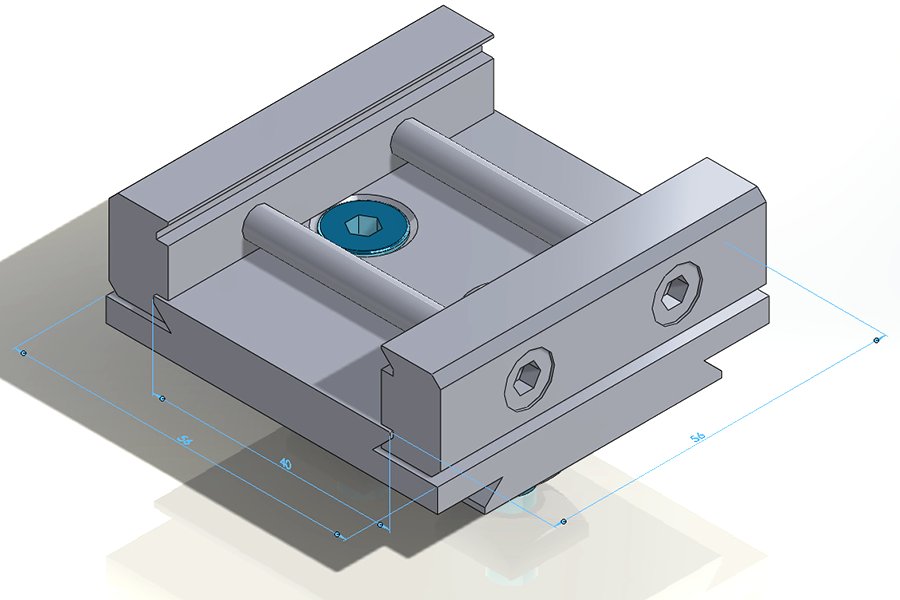

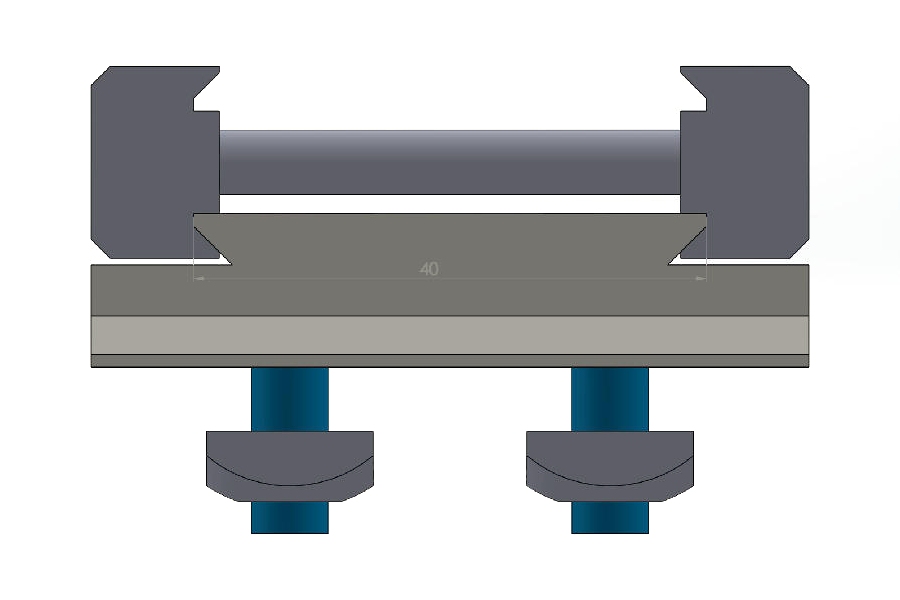

Mounting Kit 2

5.020.000
Mounting Kit 2 Mounting Kit 2 Mounting Kit 2

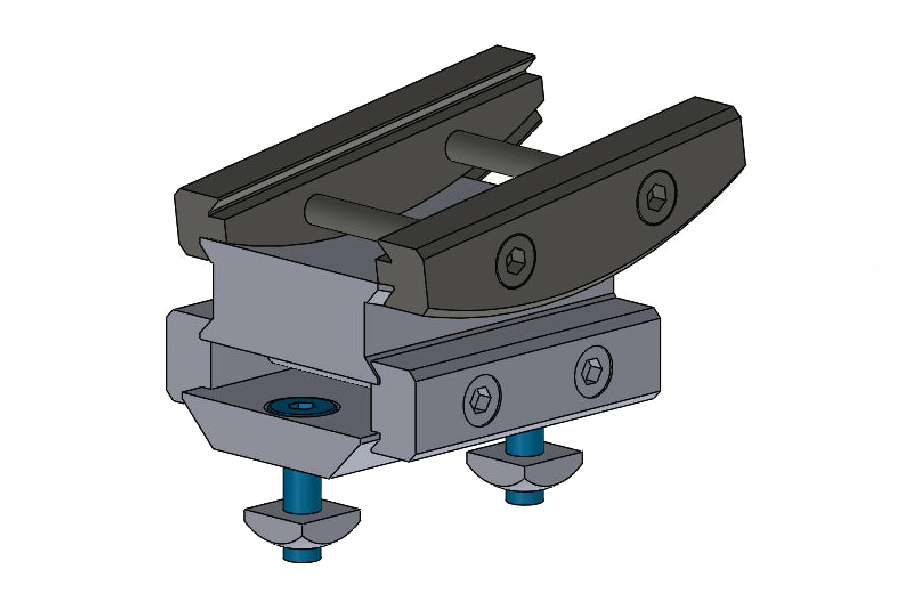

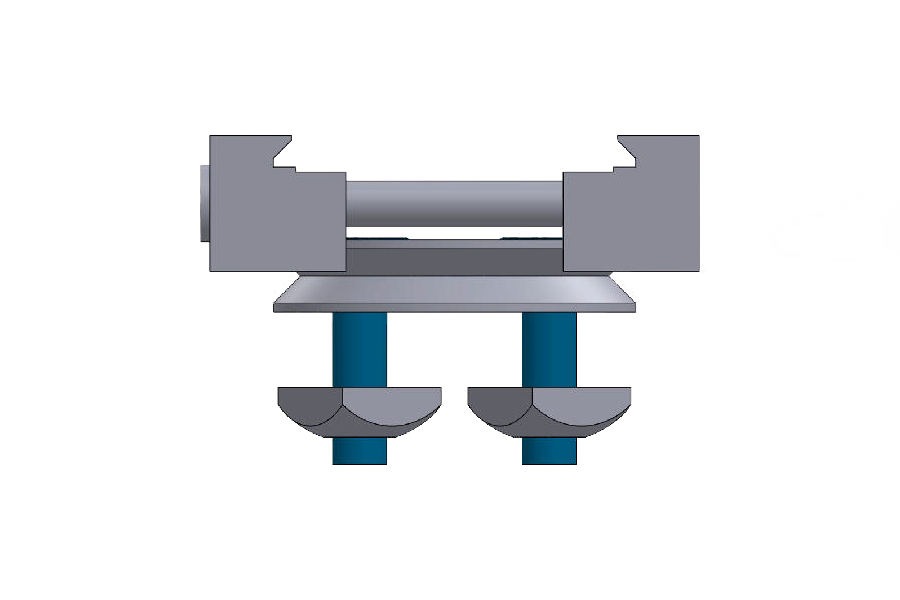

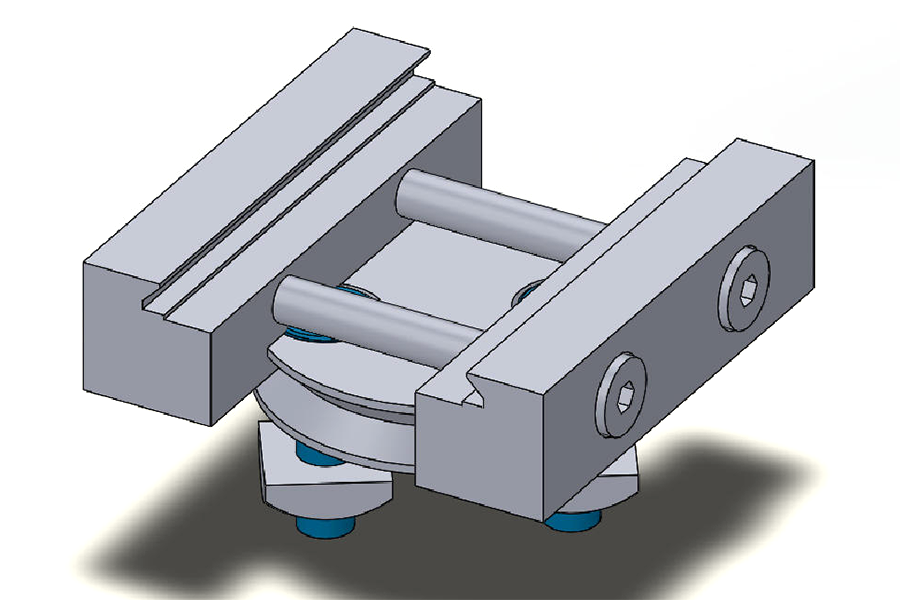

Mounting Kit 6

5.060.000
Mounting Kit 6 Mounting Kit 6 Mounting Kit 6

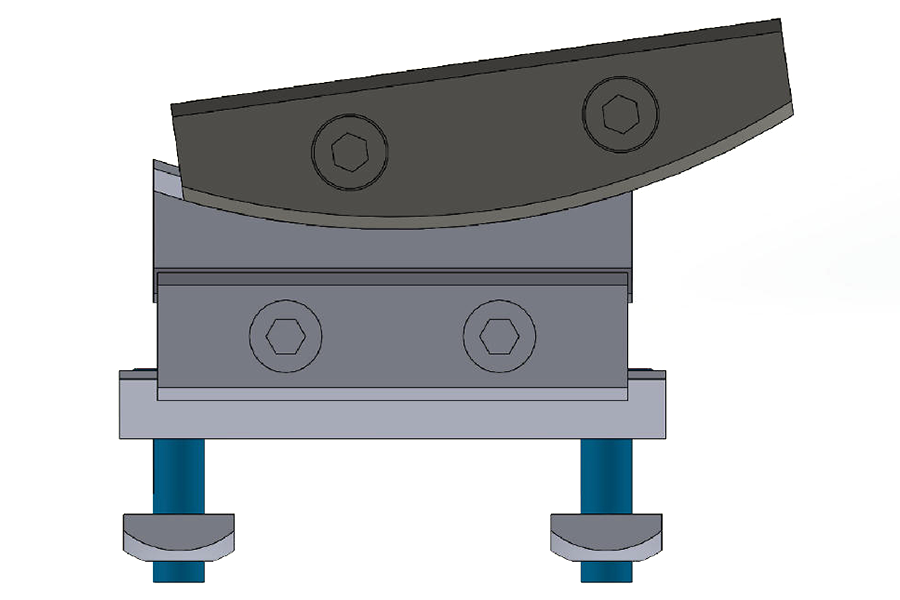

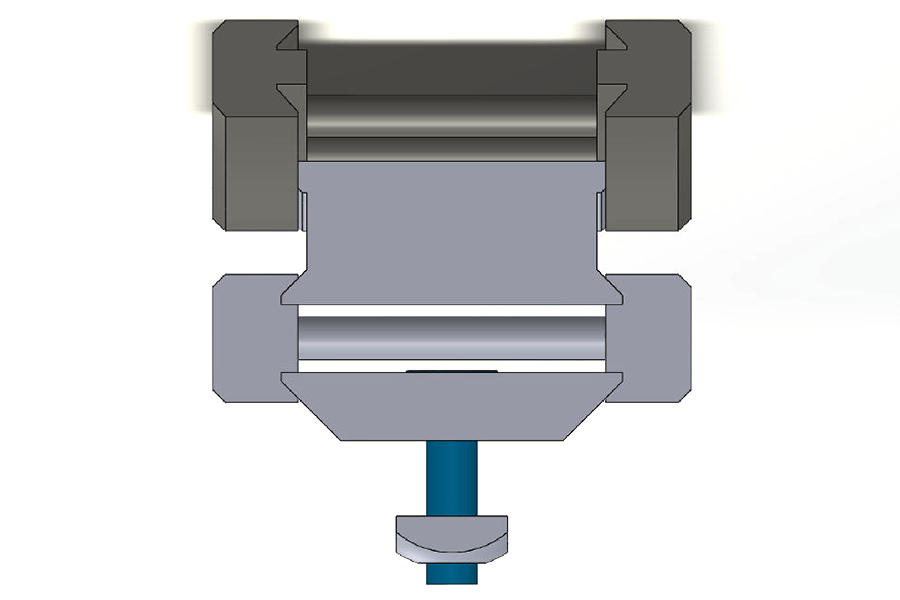

Mounting Kit 7

5.070.000
Mounting Kit 7 Mounting Kit 7 Mounting Kit 7

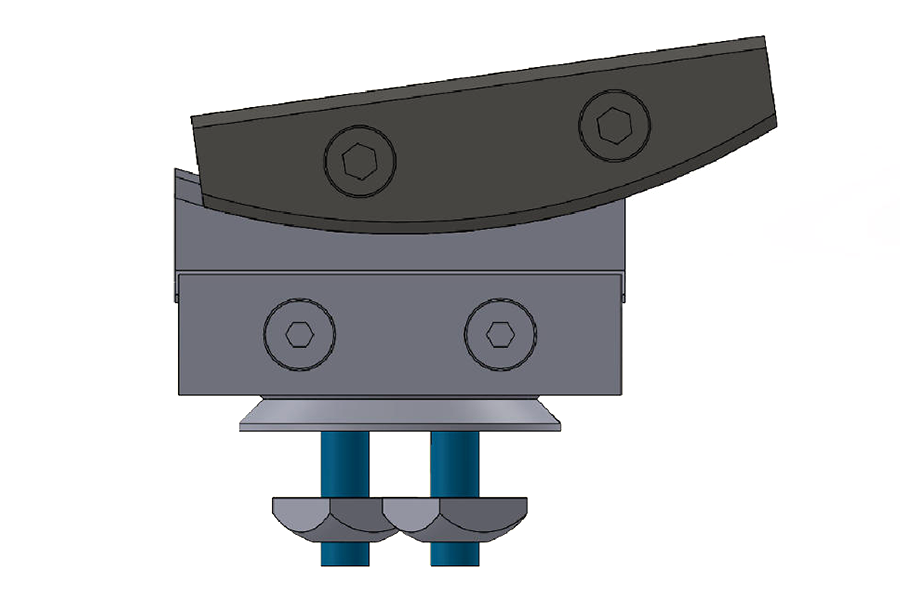

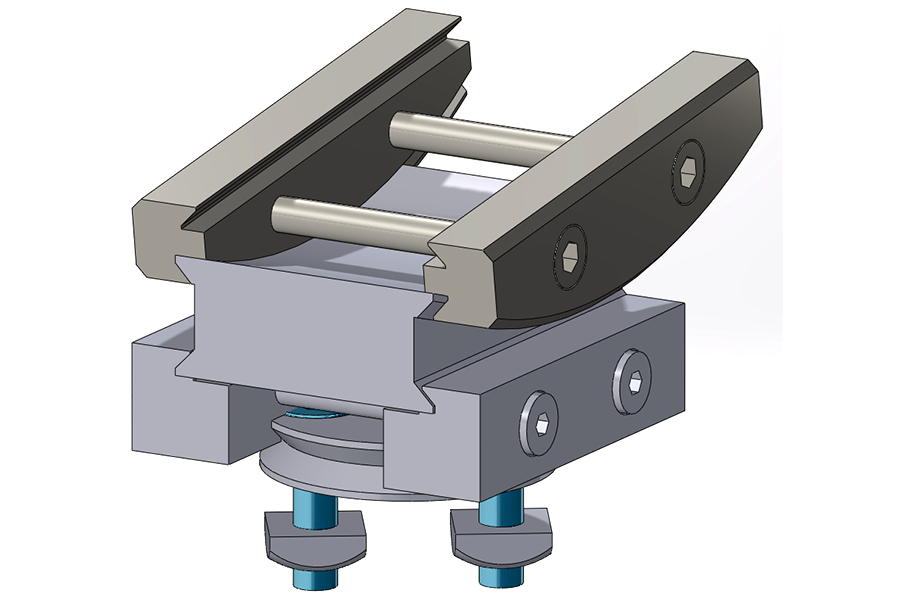

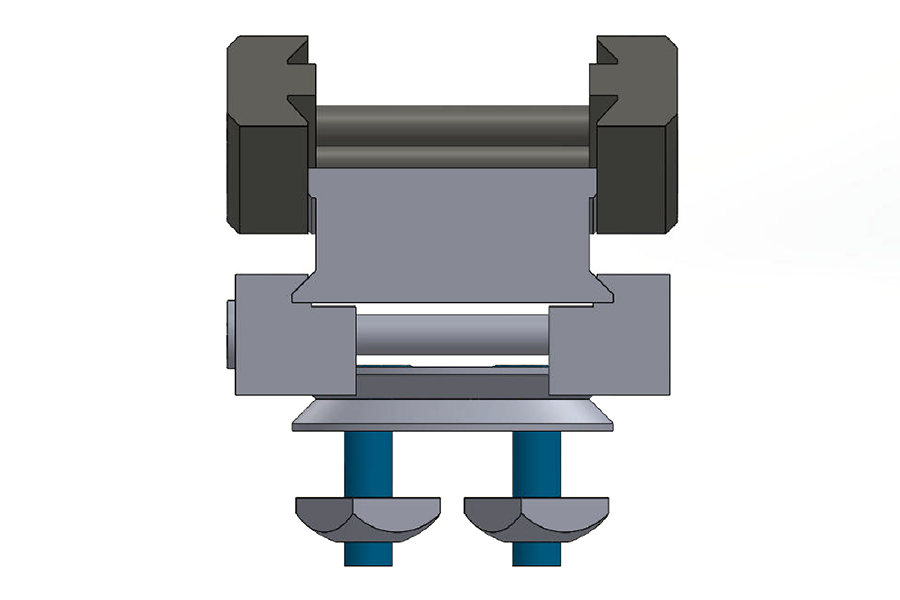

Mounting Kit 9

5.090.000
Mounting Kit 9 Mounting Kit 9 Mounting Kit 9

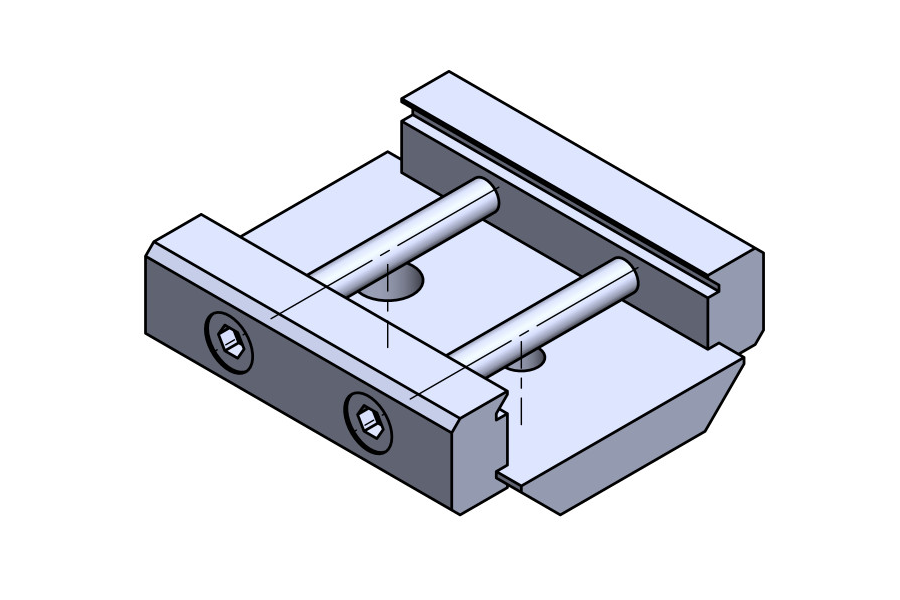

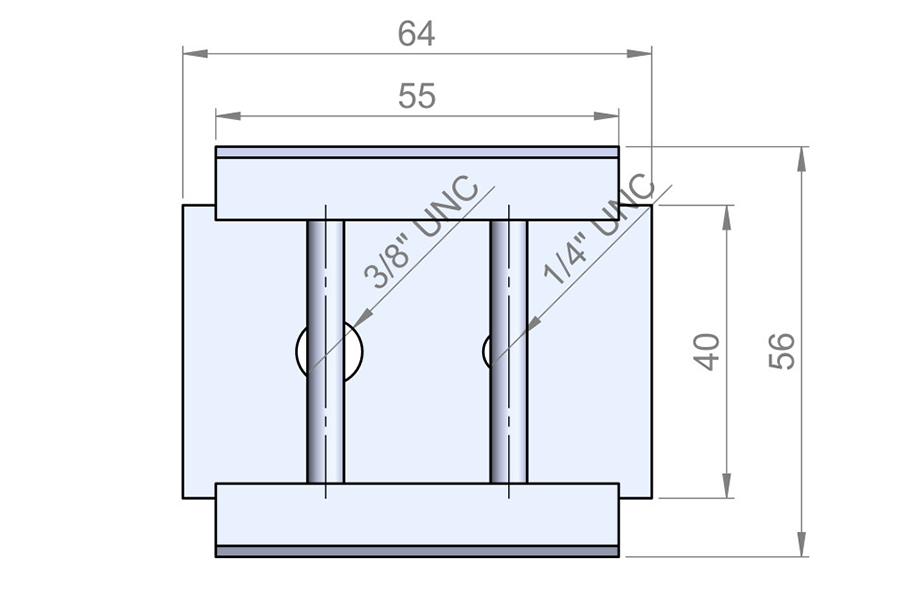

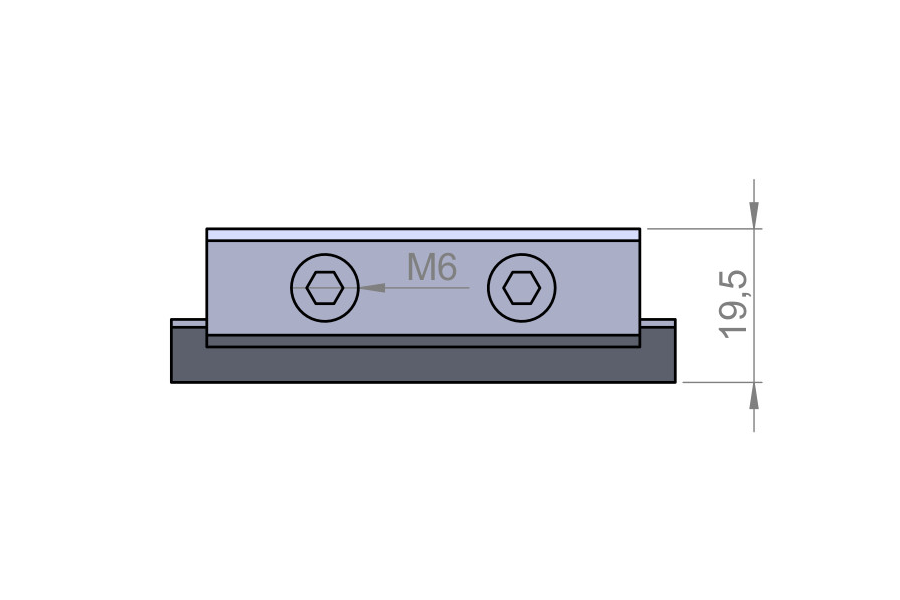

Mounting Kit 10

5.100.000
Mounting Kit 10 Mounting Kit 10 Mounting Kit 10

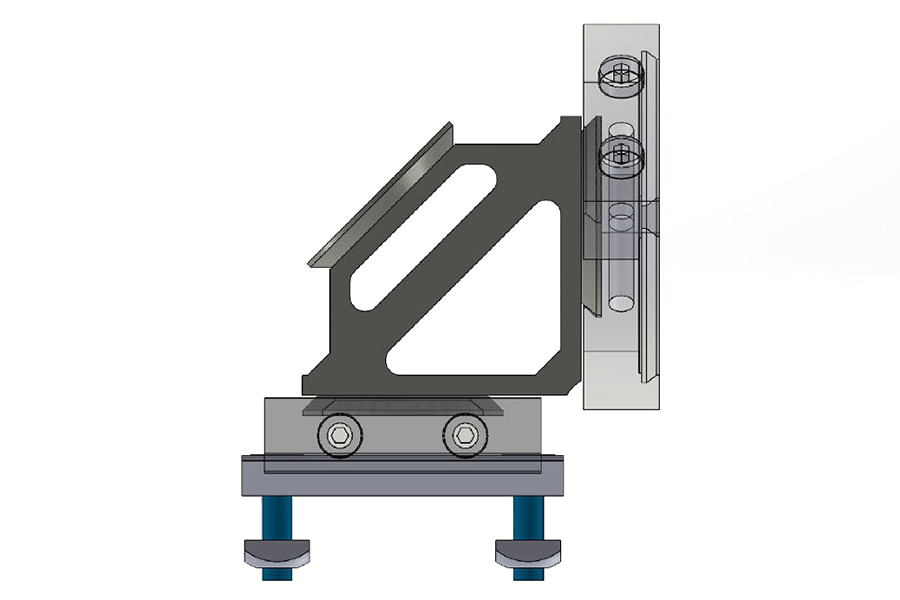

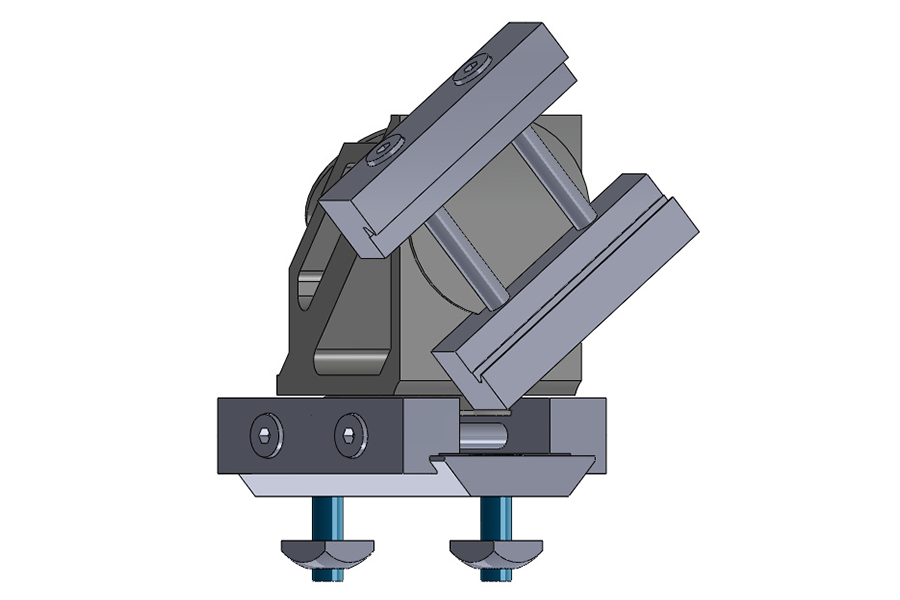

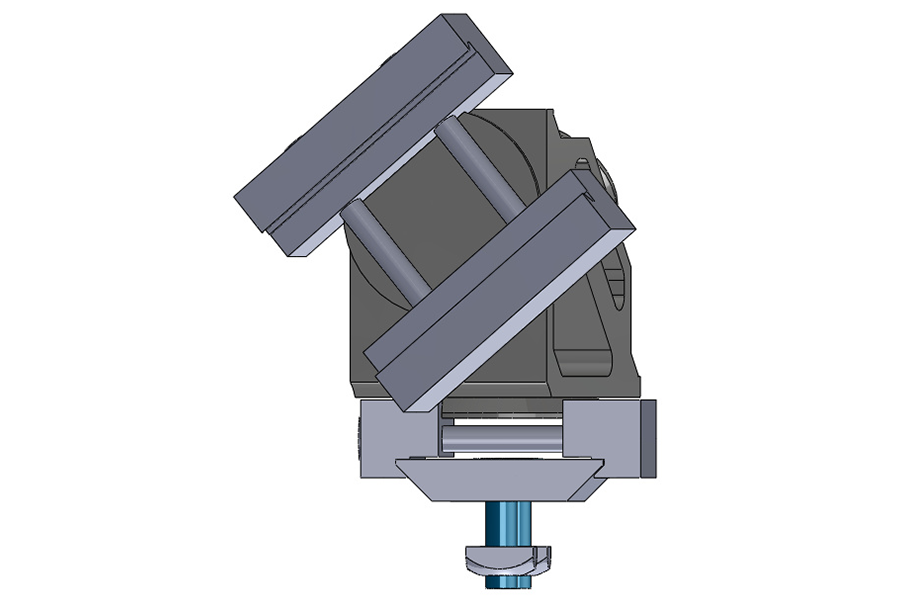

Mounting Kit 15

5.150.000
Mounting Kit 15 Mounting Kit 15 Mounting Kit 15

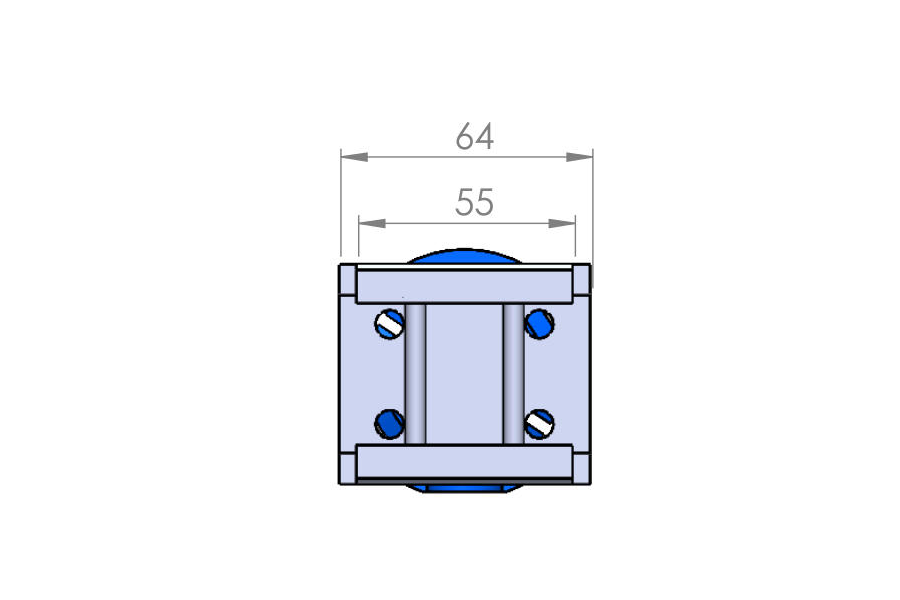

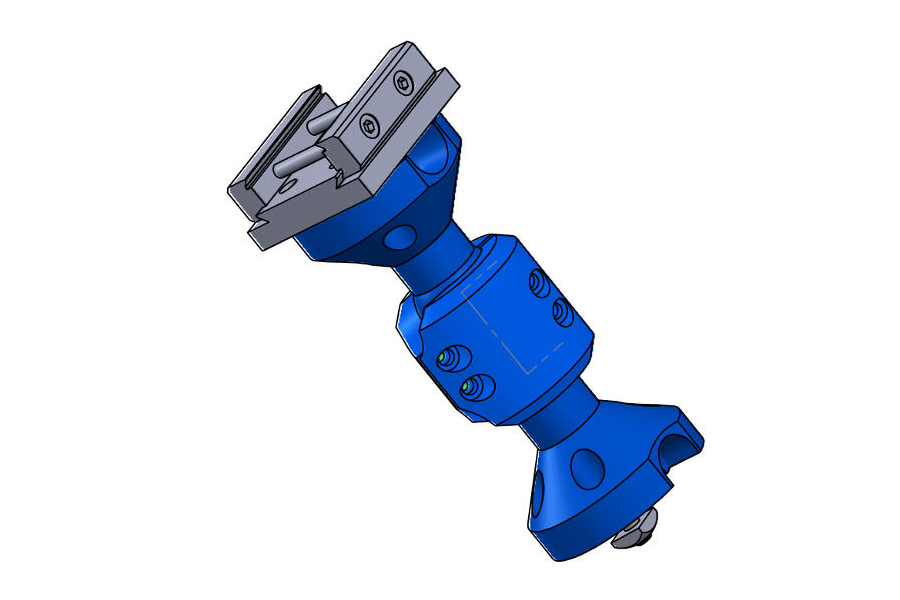

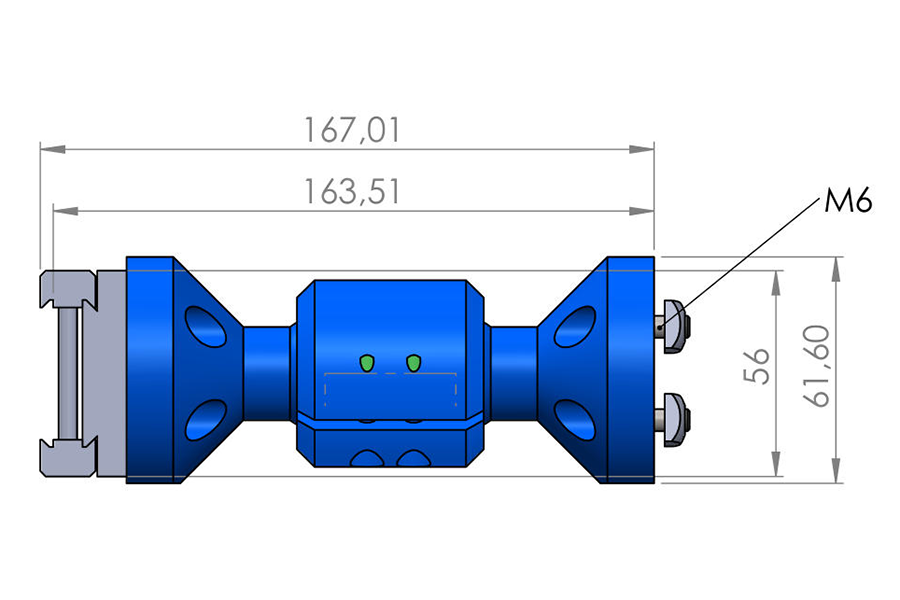

Mounting Kit 16

5.160.000
Mounting Kit 16 Mounting Kit 16 Mounting Kit 16

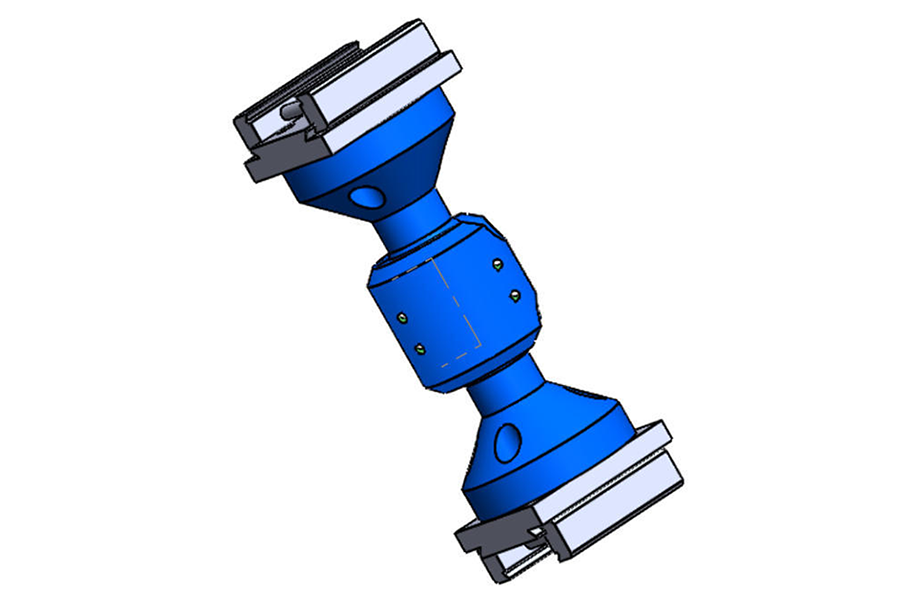

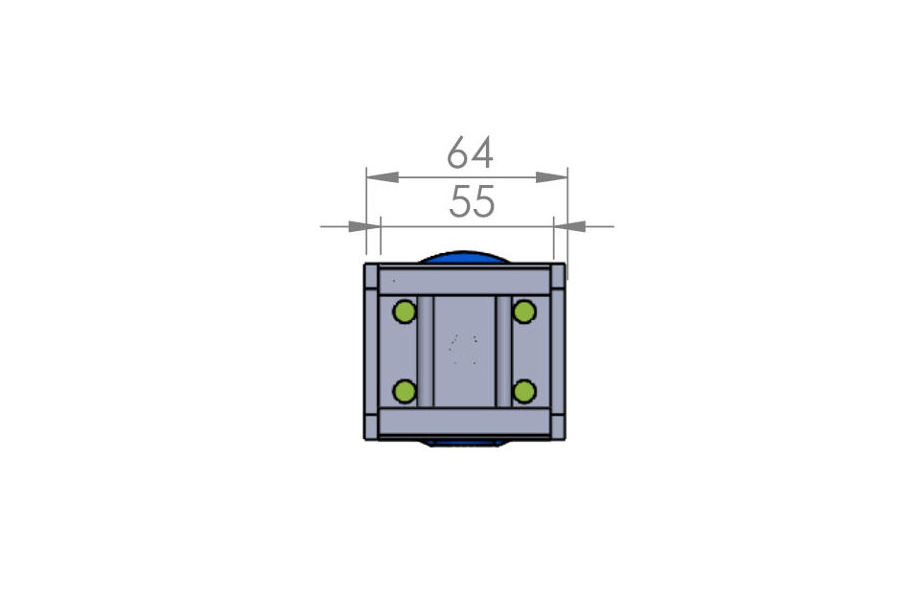

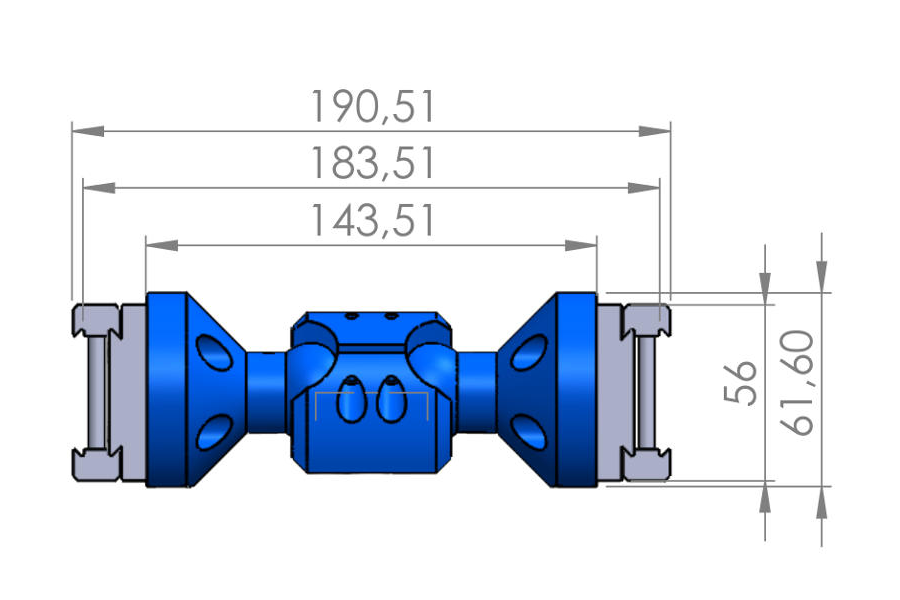

Mounting Kit 17

5.170.000
Mounting Kit 17 Mounting Kit 17 Mounting Kit 17
