工業用カメラエンクロージャー

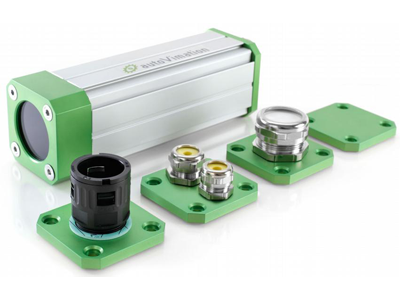

Salamander

Salamanderは円筒状の内部形状により、29 x 47mm~40 x 40mmまでの横断面のカメラが格納可能です。本シリーズは4種の全長※1 をラインアップしています。
また、オプションのハウジング - エクステンションにて、さらにハウジングを長くすることも可能です。

ケーブルグランド、または保護ホース付いたの背面パネルは、直径が最大26mm※2 までの、ケーブルおよびコネクタに防水機能を持たせます。ハウジング内のQuick-Lock/Heat-Guideカメラマウント(特許取得済み)により、柔軟性と防振性を備えた組みつけを保証します。

良好な熱接続はパッシブなヒートシンクのように機能します。したがって、カメラ温度は、フリーアッセンブリーと比較して最大20℃まで低下します。さらに、マウントおよび調整用の様々なインストレーションキットに加え、劣悪な環境下(汚れてる、熱い、寒い)の使用に対応したアクセサリもご利用可能です。

※1:全長とはカメラ, レンズ, プラグ, 全てを含めた長さのこと
※2:Gタイプの場合42mm

概要

29 x 47mm~40 x 40mmまでの横断面の、以下のカメラが格納可能です。

antelope Nano シリーズ
Allied Vision Manta シリーズ
Axis F1015 シリーズ
Balluf BVS シリーズ
Basler Bip2 シリーズ
Baumer CX シリーズ
COGNEX Insight 8000 シリーズ
Dahua MV-A5B57MG200E シリーズ
Datalogic M200 / 300 シリーズ
FRAMOS (Smartek) GC2 シリーズ
IDS UI-5540SE シリーズ
Ikegami MKC-750UHD シリーズ
Imaging Source 33U / 33G シリーズ
JAI CM-040 GE シリーズ
KEYENCE CA-HX200M シリーズ
MATRIX VISION BlueCOUGAR-X シリーズ
Omron FQ2 C-Mount
Omron Sentech GigE Vision カメラ
Opto Engineering COE-G / COE-U シリーズ
PCO Pixelfly シリーズ
PHYTEC USB-CAM シリーズ
Teledyne FLIR Grashopper シリーズ
Teledyne Dalsa Genie Nano シリーズ
東芝 IK-HD1

図面

図面 バックパネル C  バックパネル B

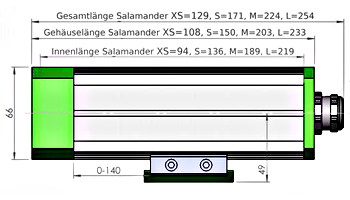

図面 Salamanderとマウントキット 1

図面 正面のふた


アクセサリ

画像をクリックしますと拡大表示されます。

Order number Layout Step eDrawings

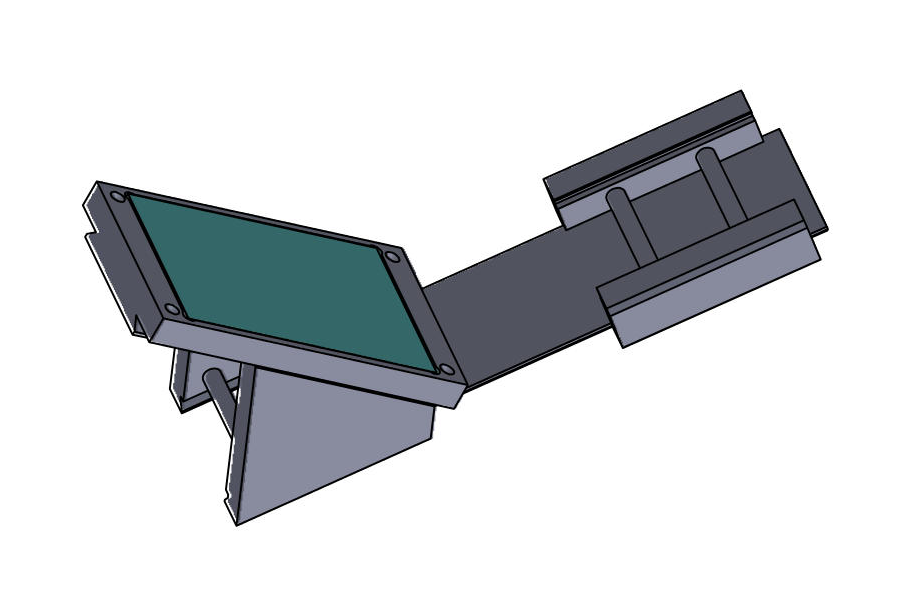

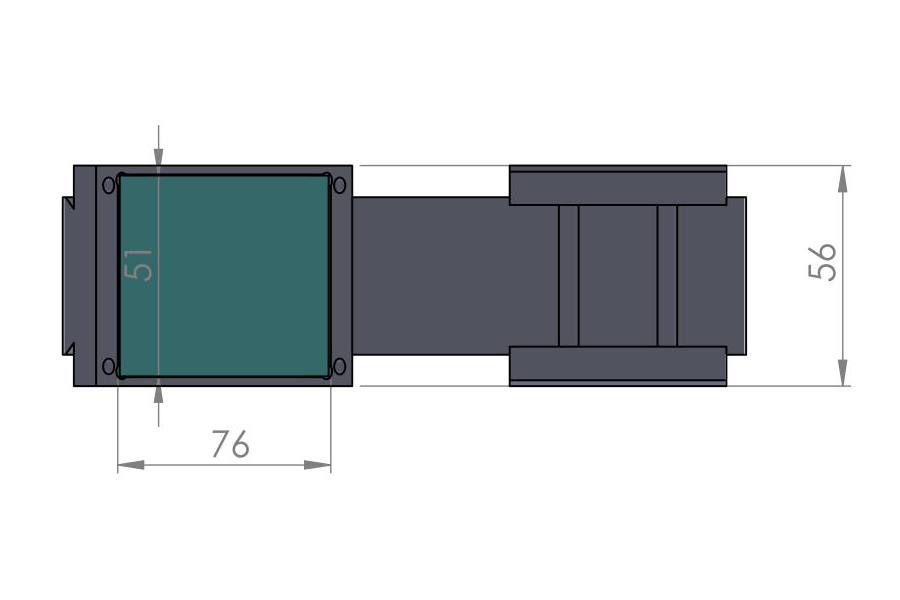

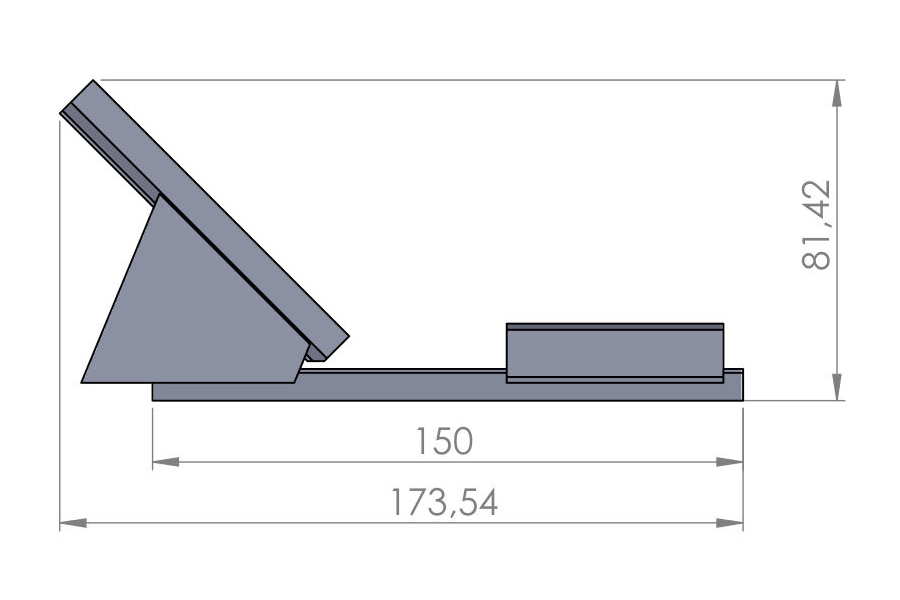

Tilted reflector

20.020.004
Tilted reflector Tilted reflector Tilted reflector

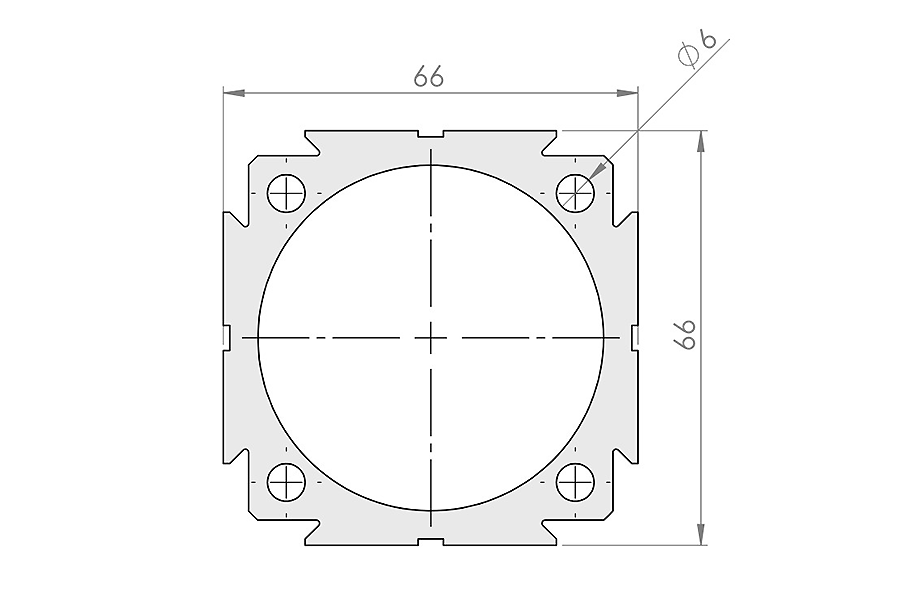

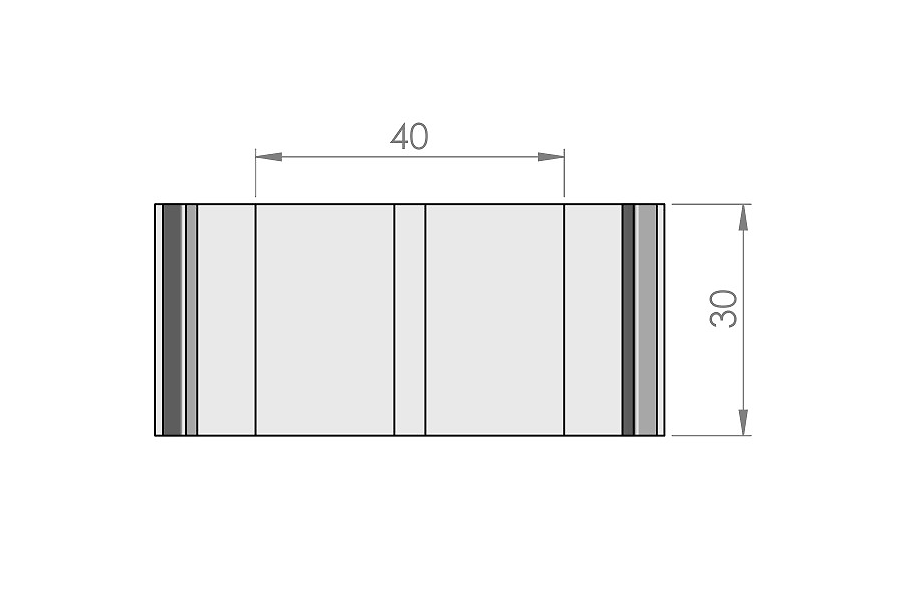

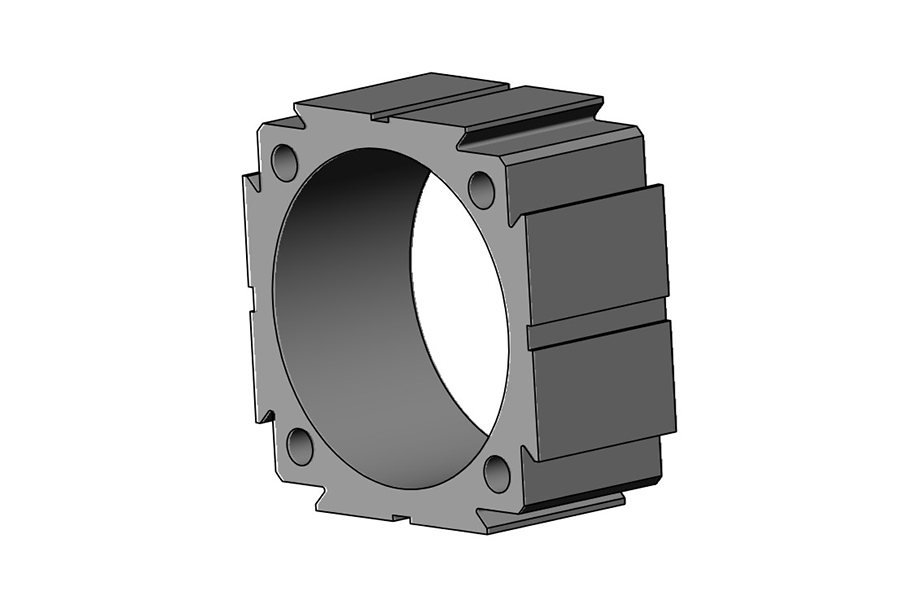

30mm extension

15.015.030
30mm extension 30mm extension 30mm extension

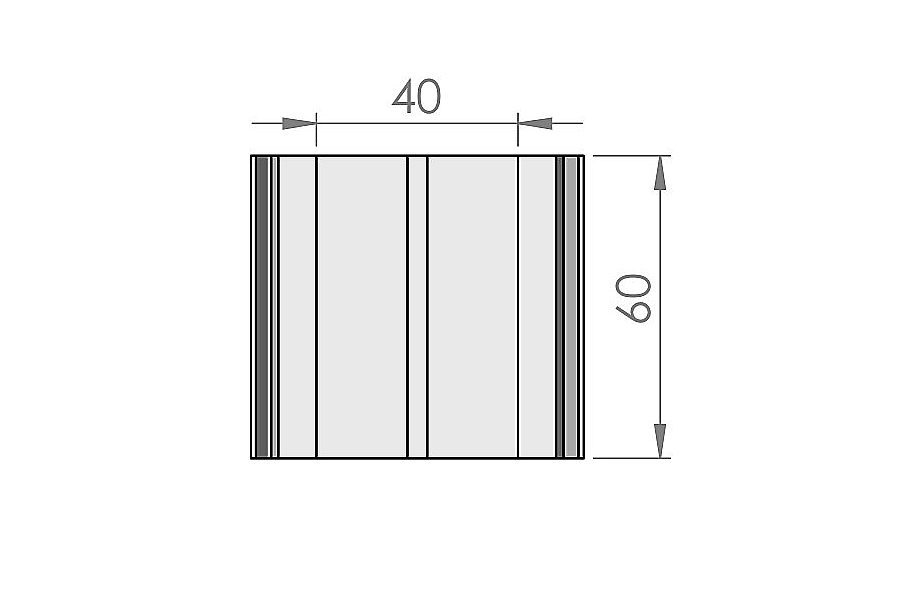

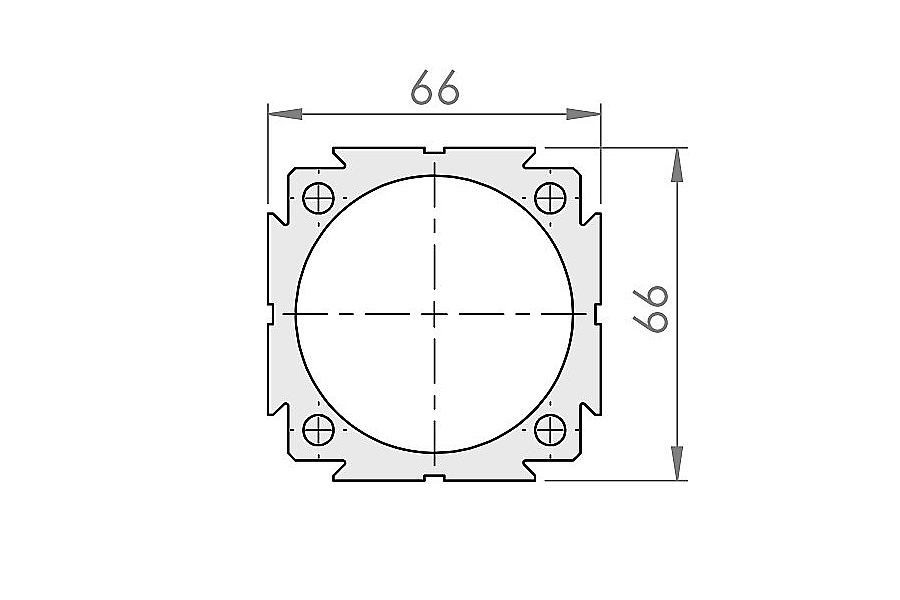

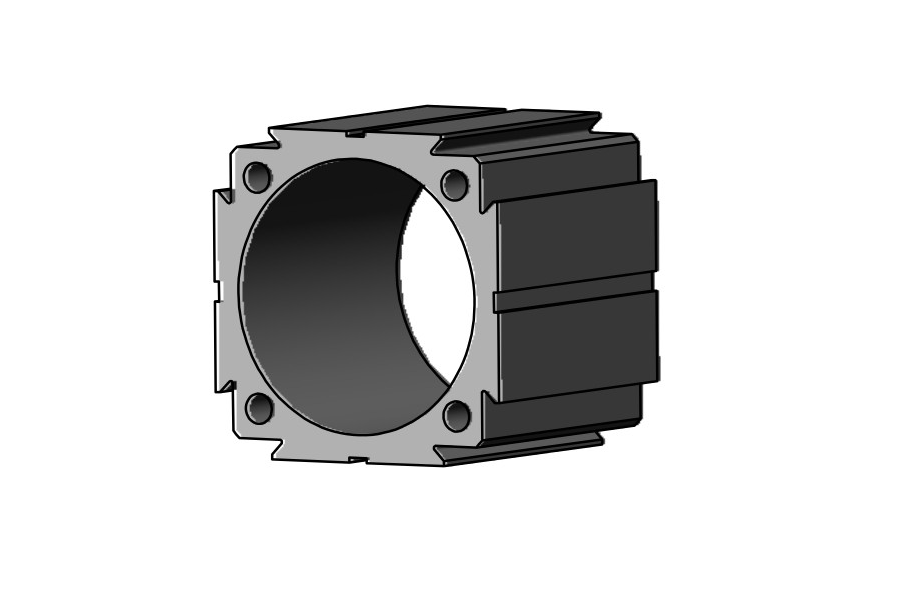

60mm extension

15.015.060
60mm extension 60mm extension 60mm extension

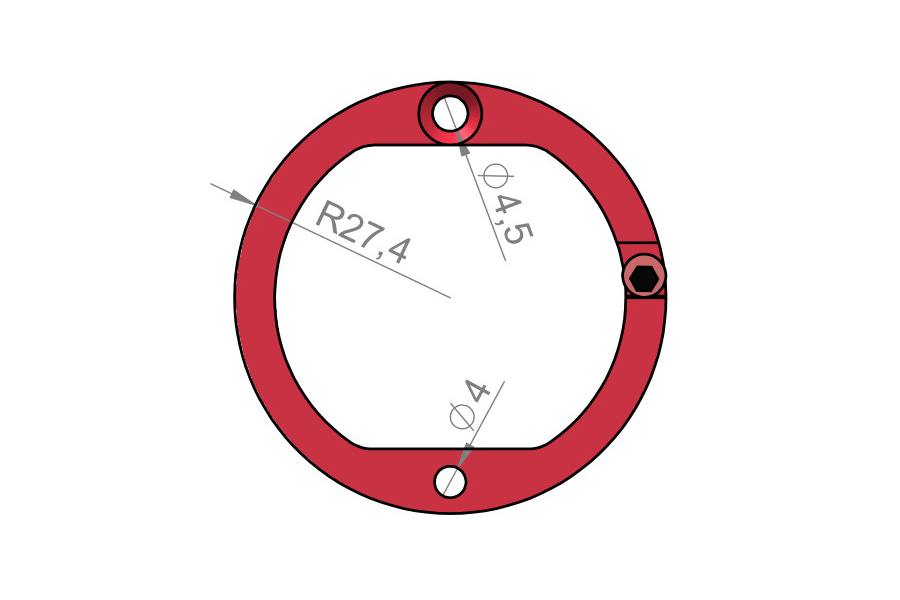

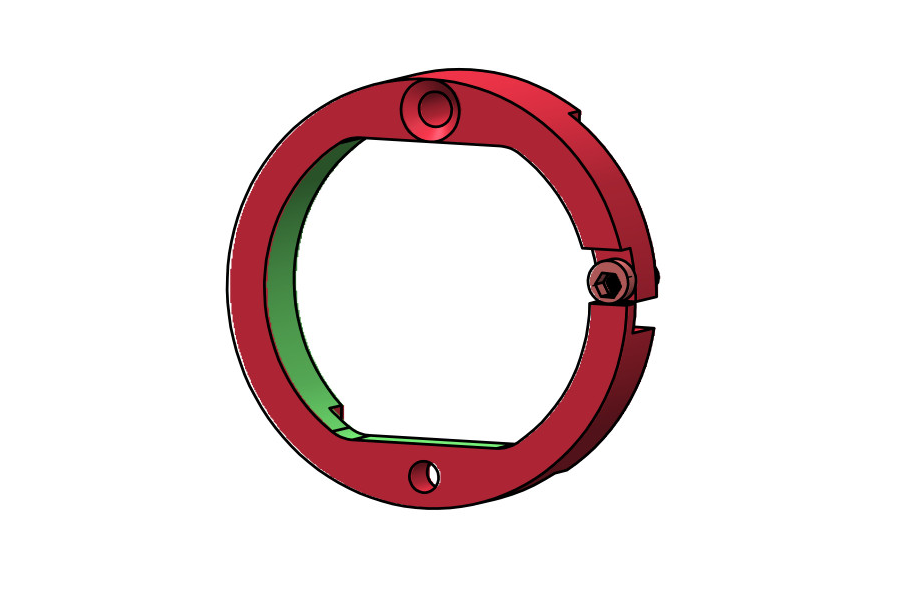

Position ring

20.040.003
Position ring Position ring Position ring

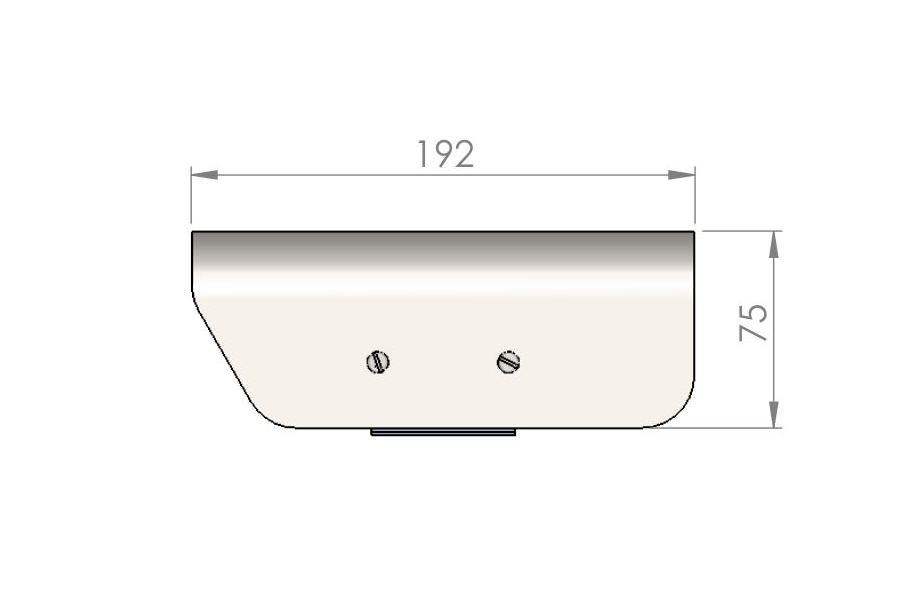

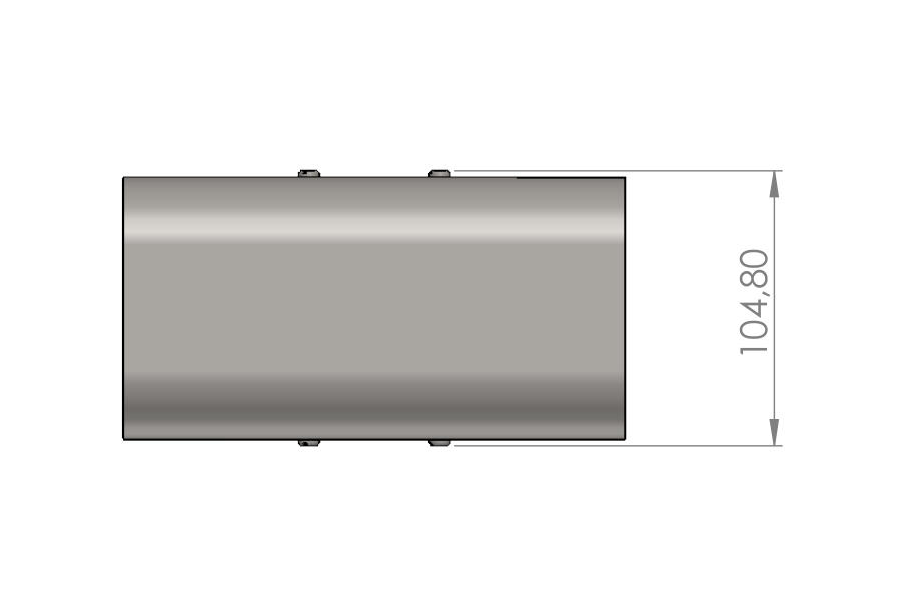

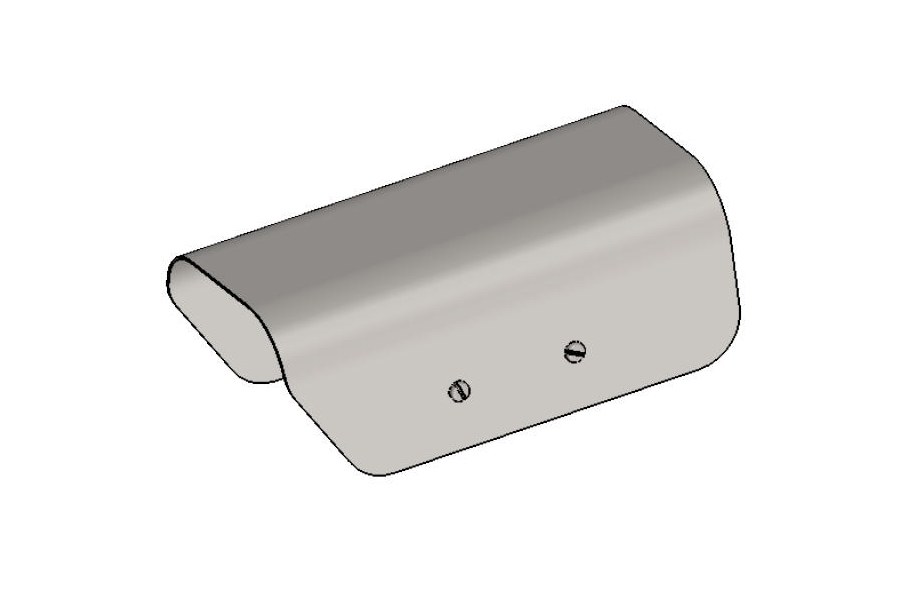

Sun roof S

20.010.001
Sun roof S Sun roof S Sun roof S

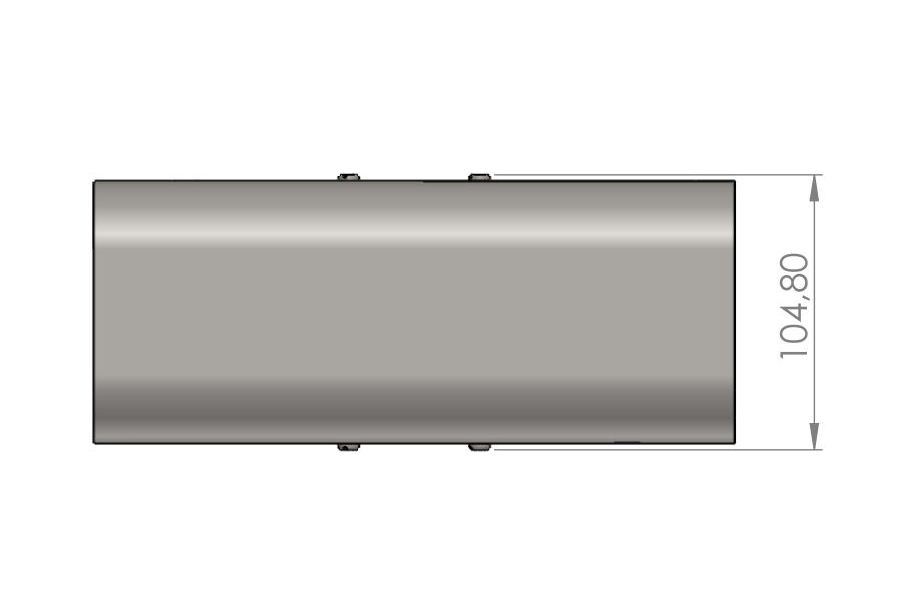

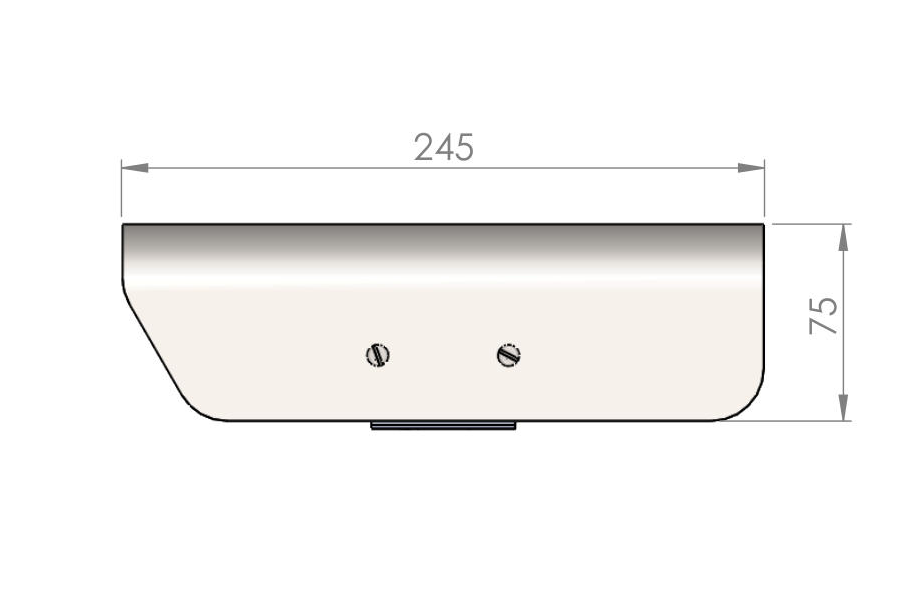

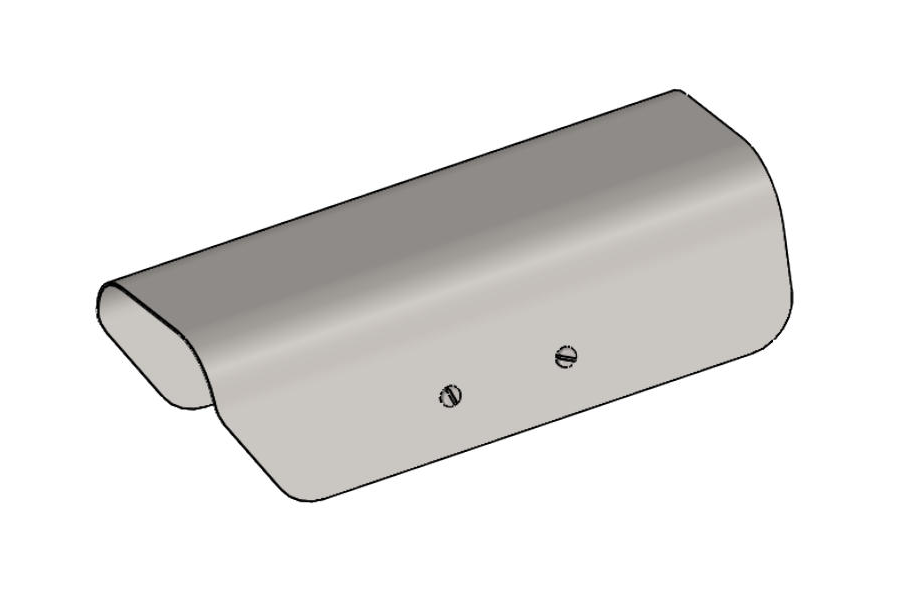

Sun roof M

20.010.002
Sun roof M Sun roof M Sun roof M

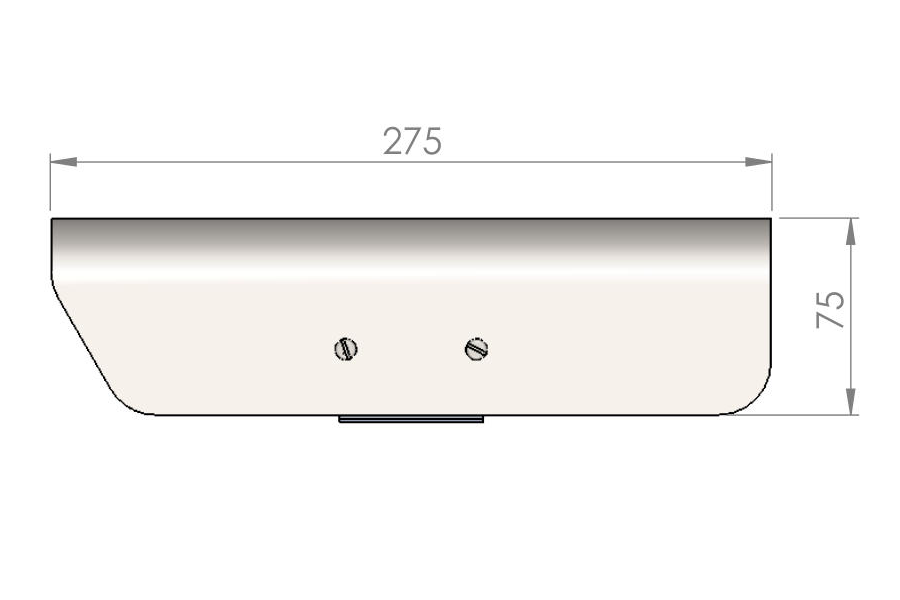

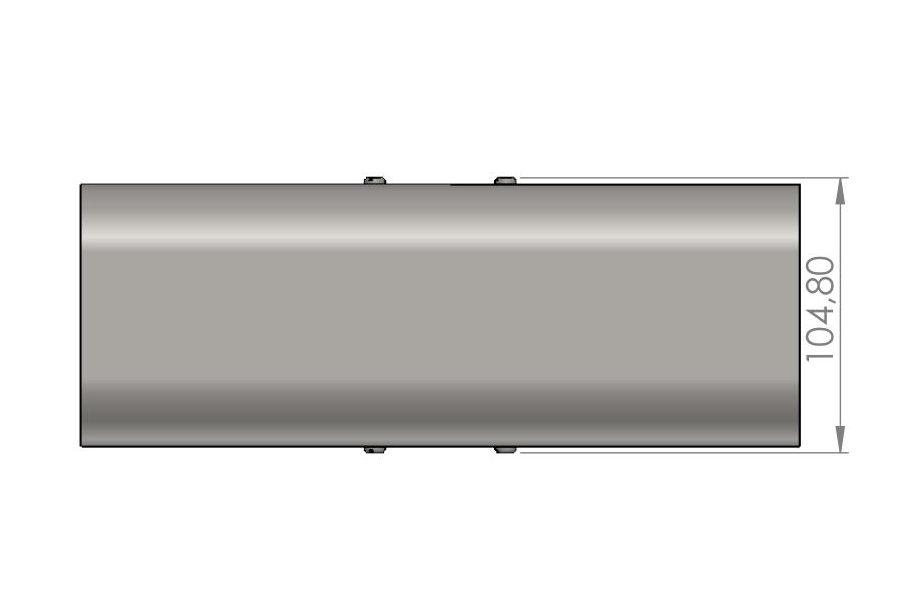

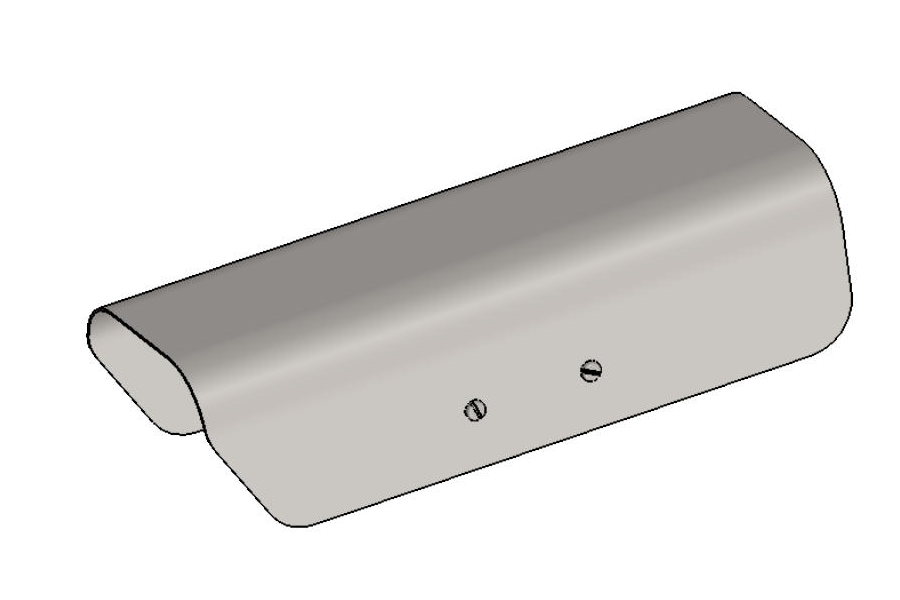

Sun roof L

20.010.003
Sun roof L Sun roof L Sun roof L

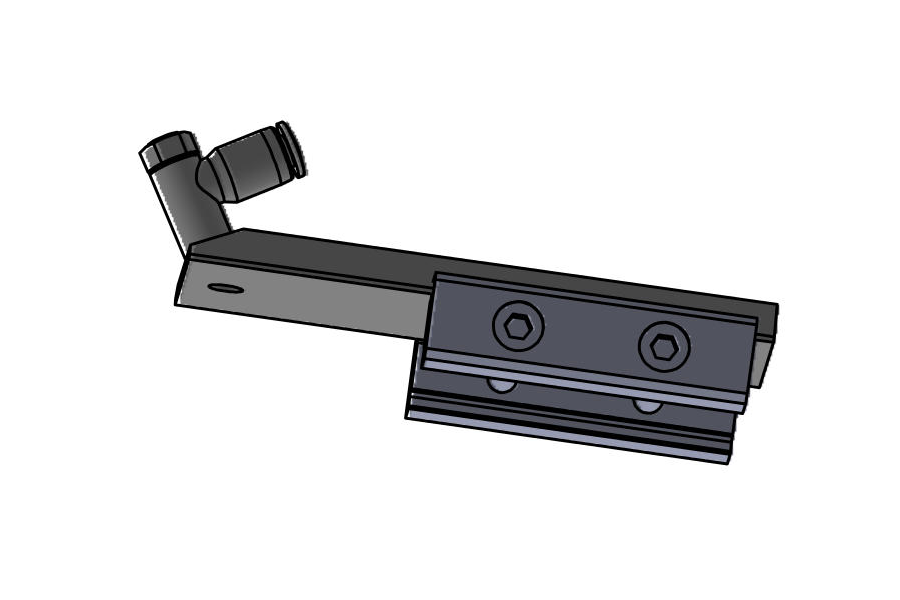

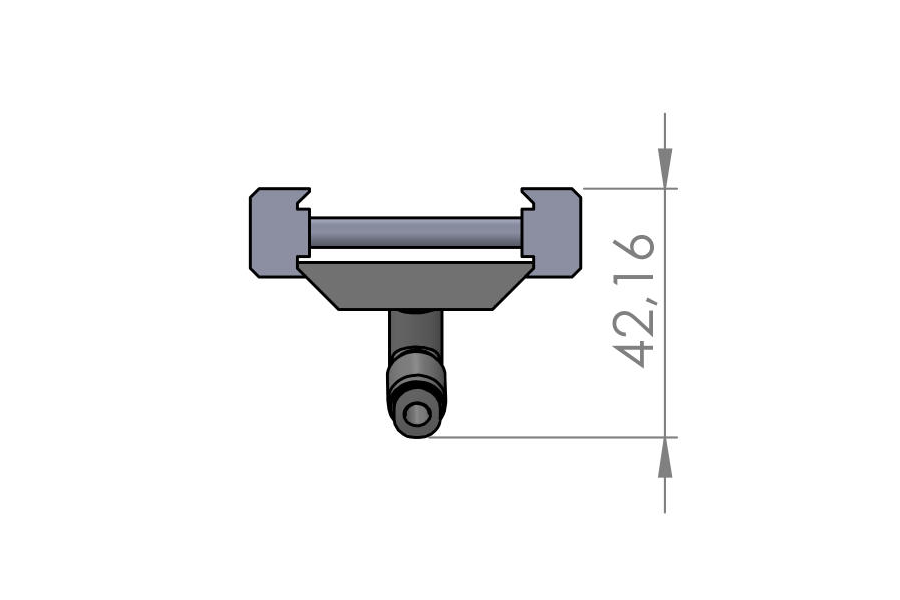

Air nozzle

50.100.025
Air nozzle Air nozzle Air nozzle

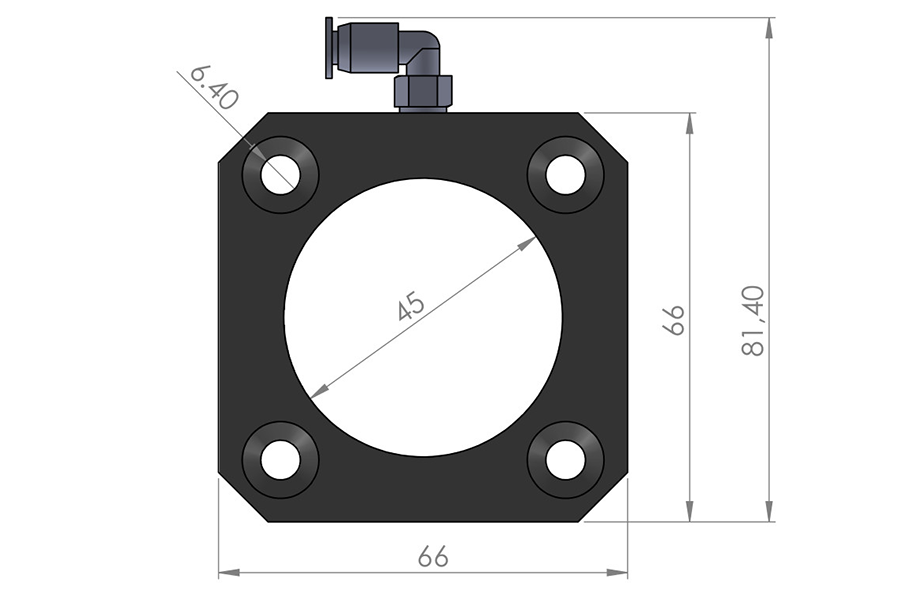

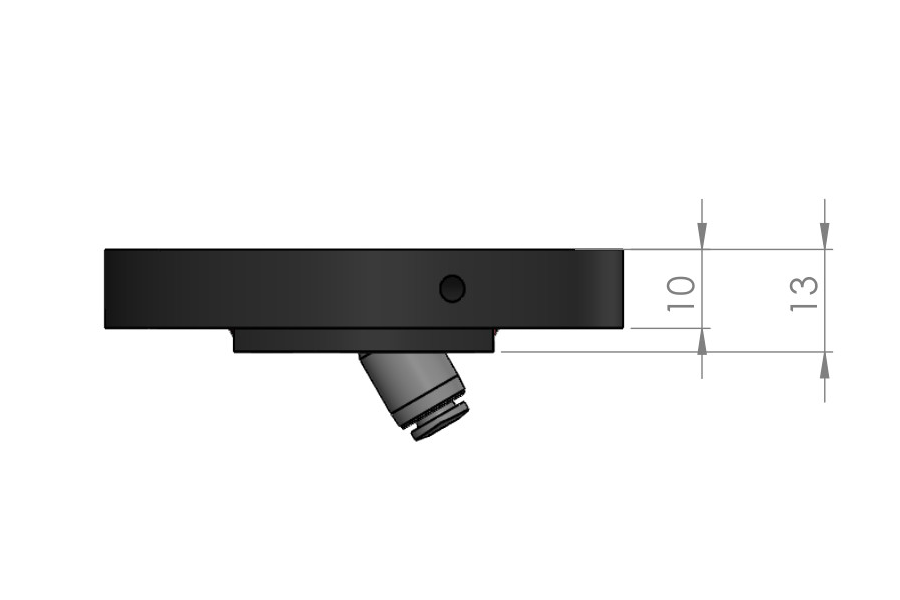

2" wind curtain (old design)

50.100.010
2”wind curtain (old design) 2”wind curtain (old design) 2”wind curtain (old design)

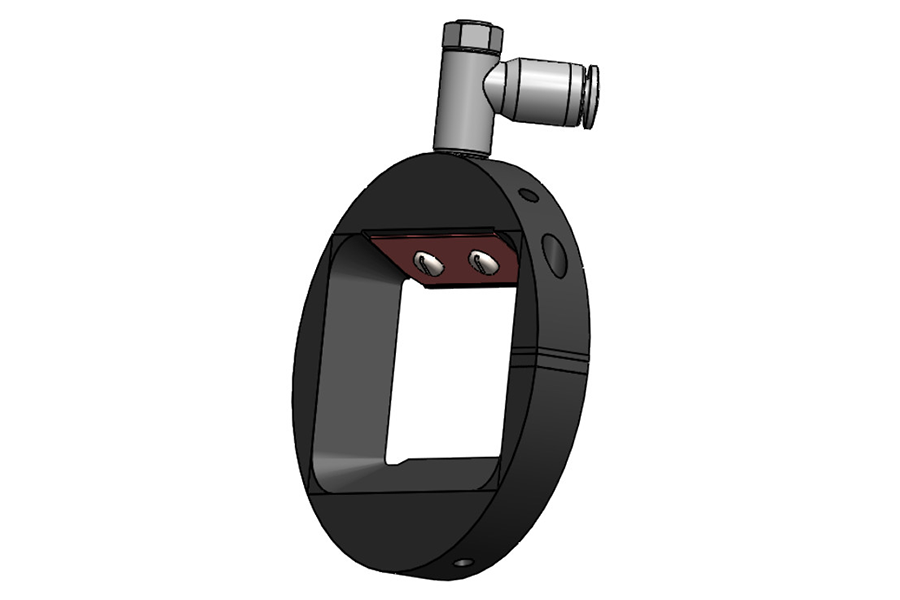

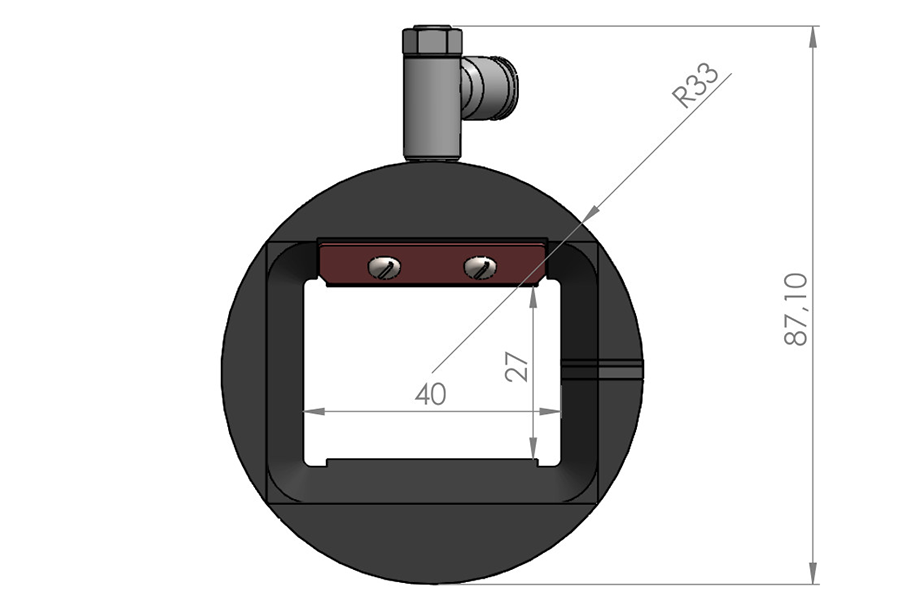

2" wind curtain

50.100.010
2”wind curtain 2”wind curtain 2”wind curtain

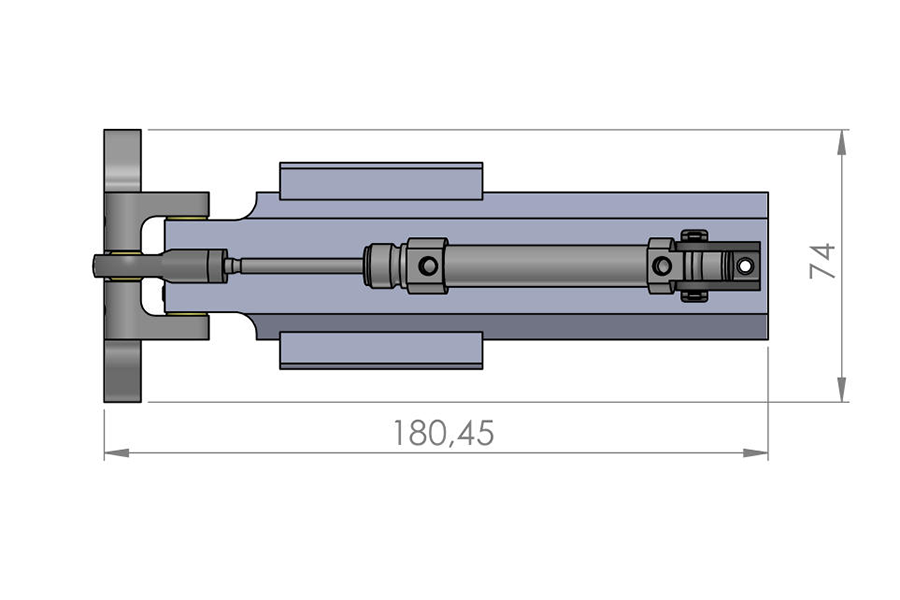

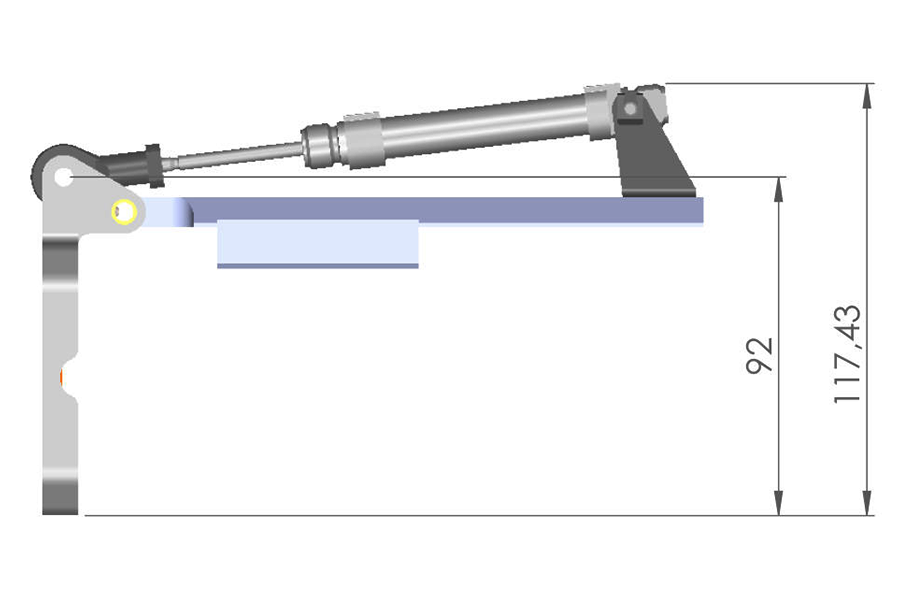

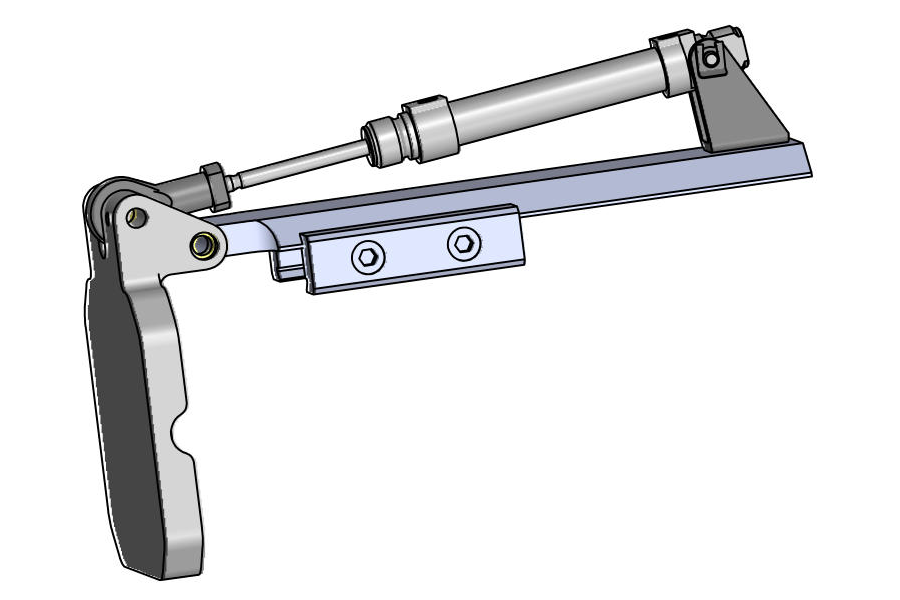

Shutter

50.200.010
Shutter Shutter Shutter

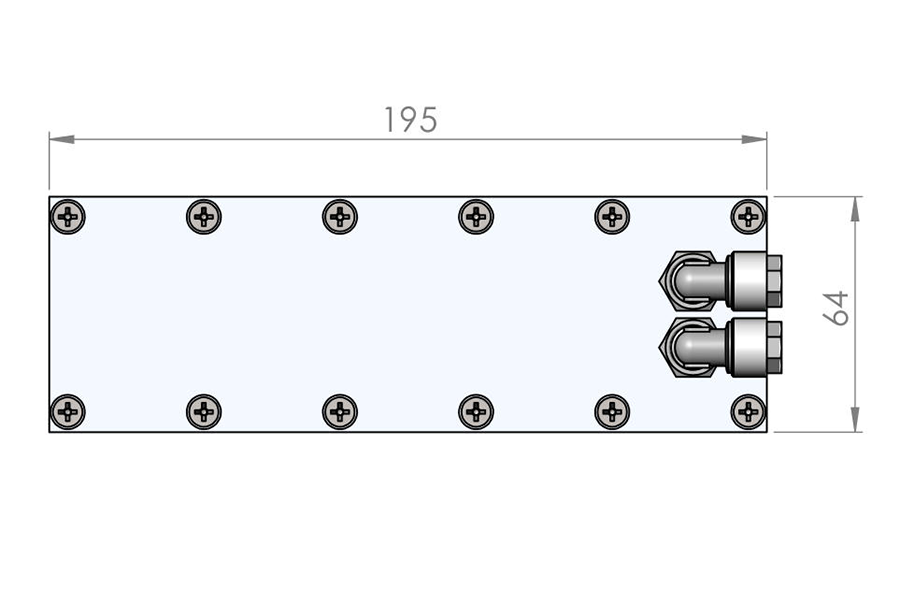

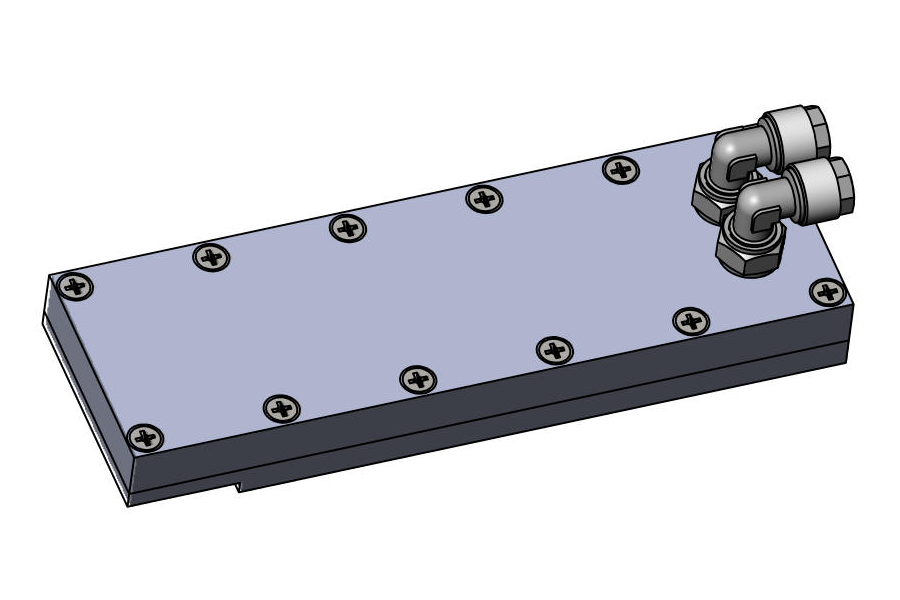

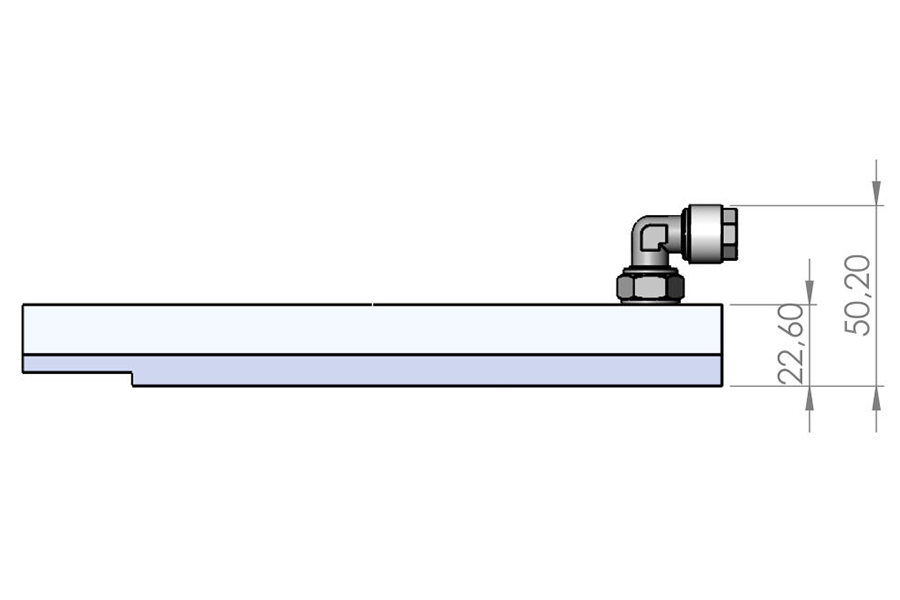

Water cooling module
(from size M)

60.100.010
Water cooling module Water cooling module Water cooling module

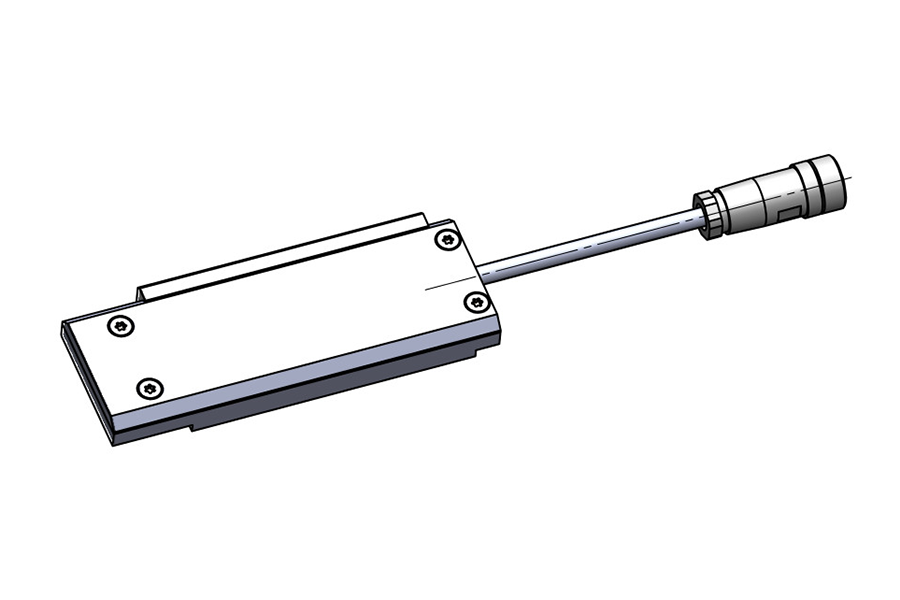

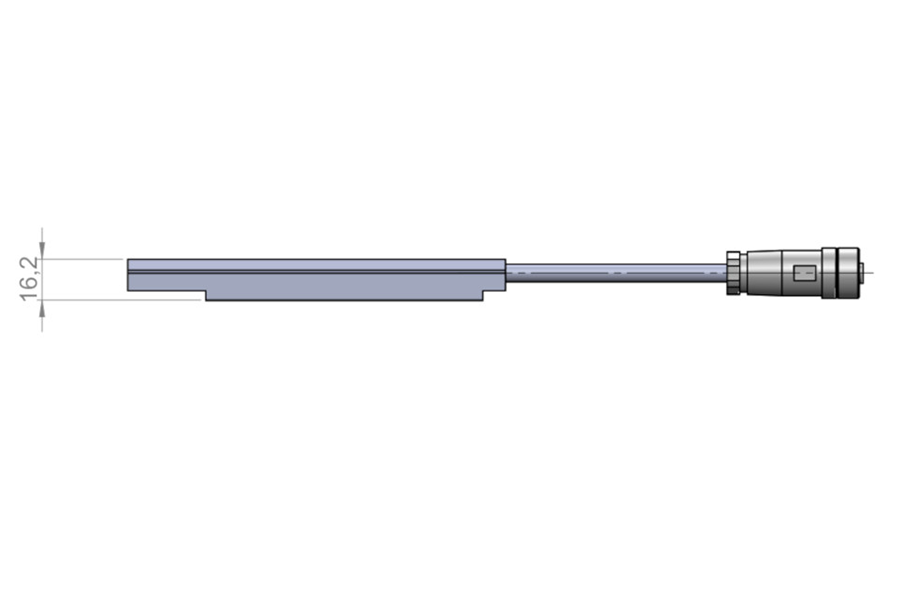

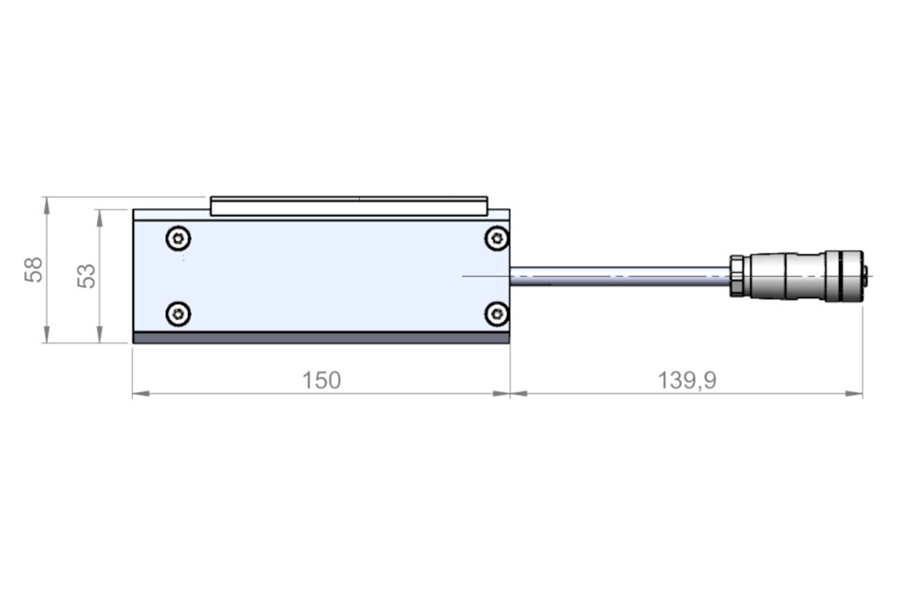

Controlled heating plate
(from size M)

70.100.011
Controlled heating plate Controlled heating plate Controlled heating plate

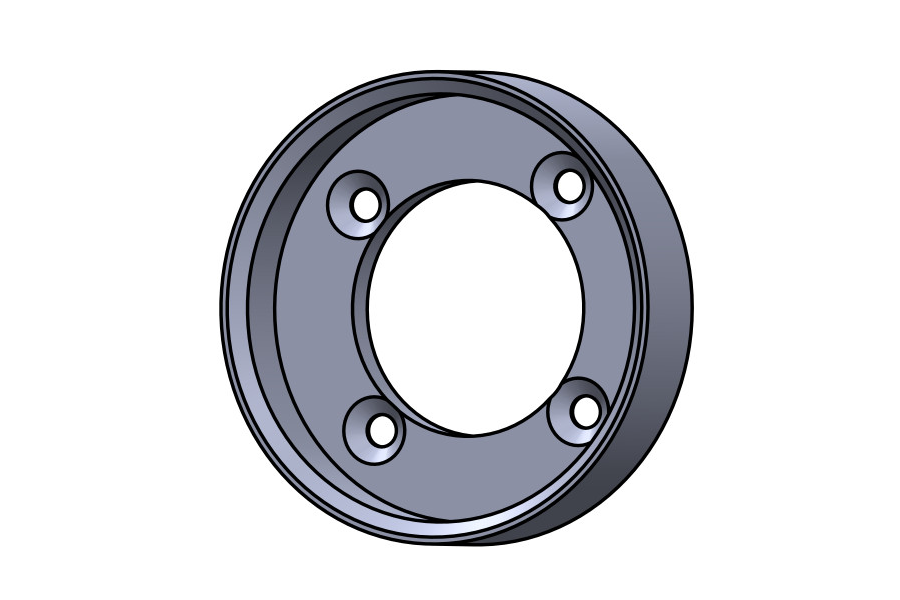

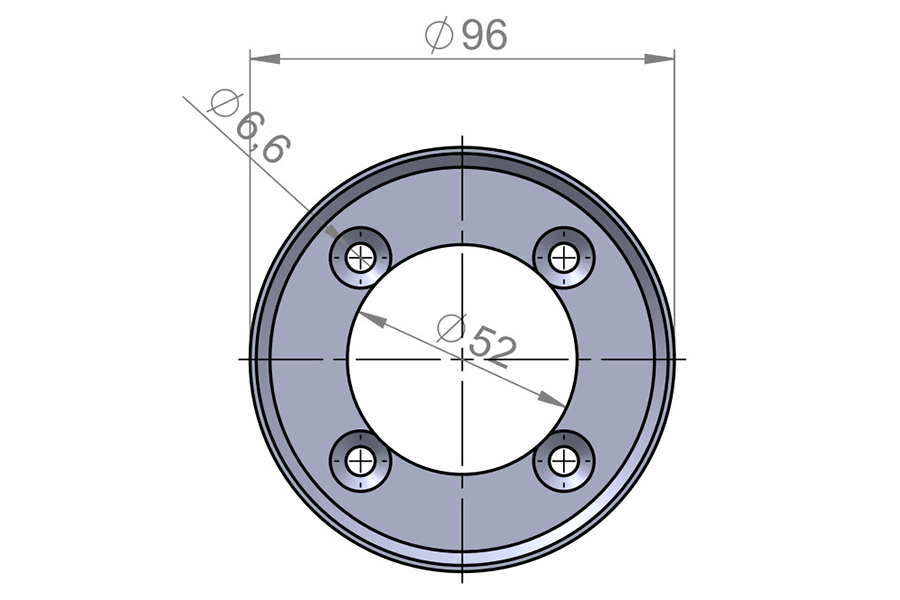

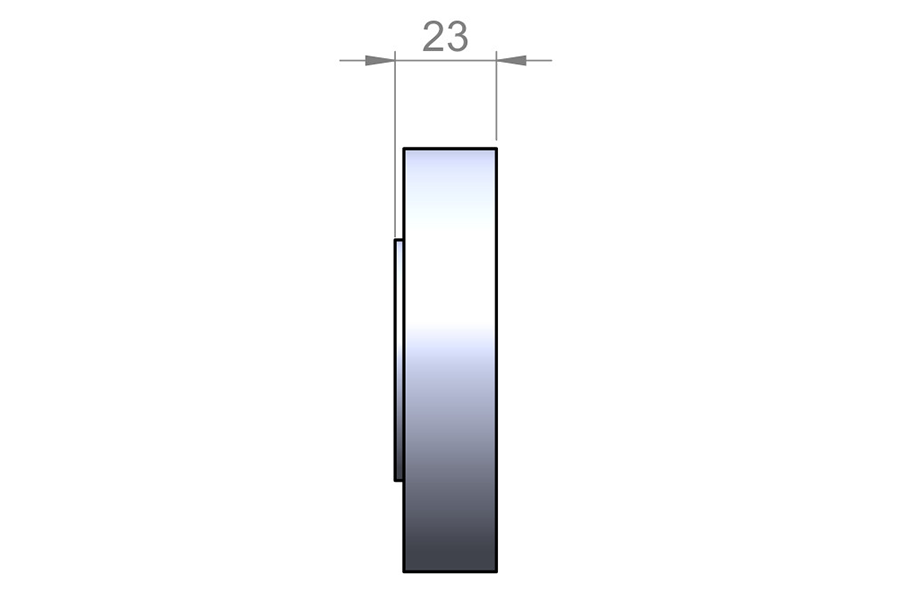

Enclosure Adapter
Orca/Salamander

15.030.001
Enclosure Adapter Enclosure Adapter Enclosure Adapter
Order number Layout Step eDrawings

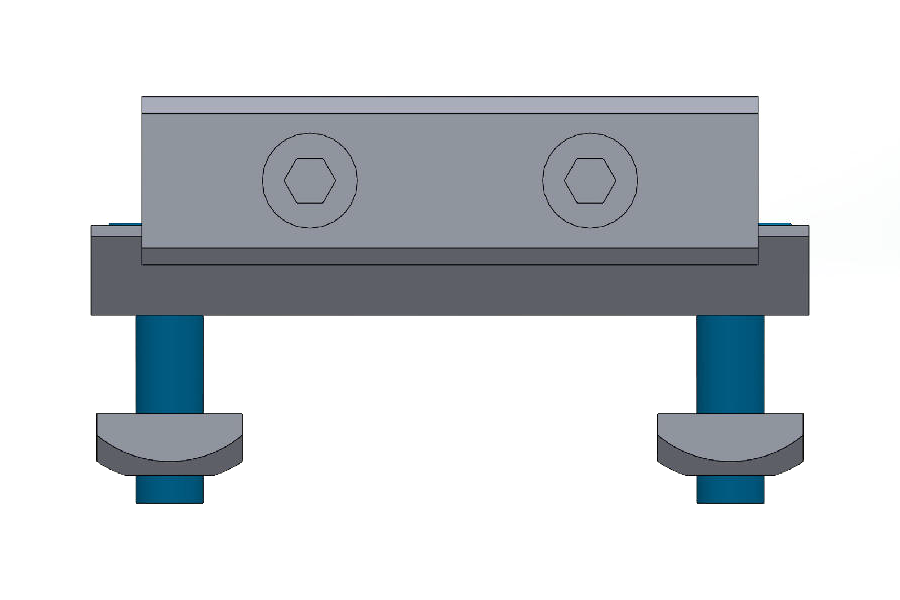

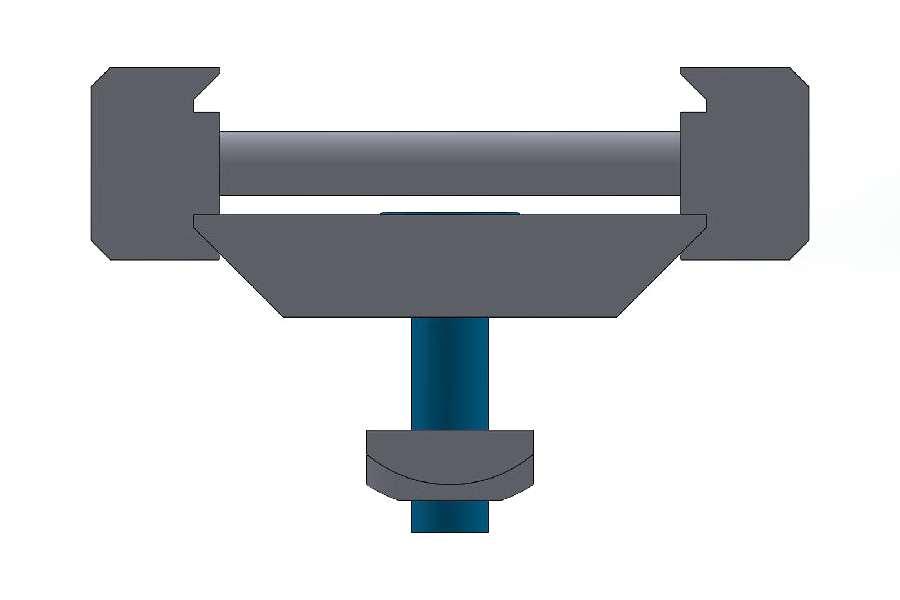

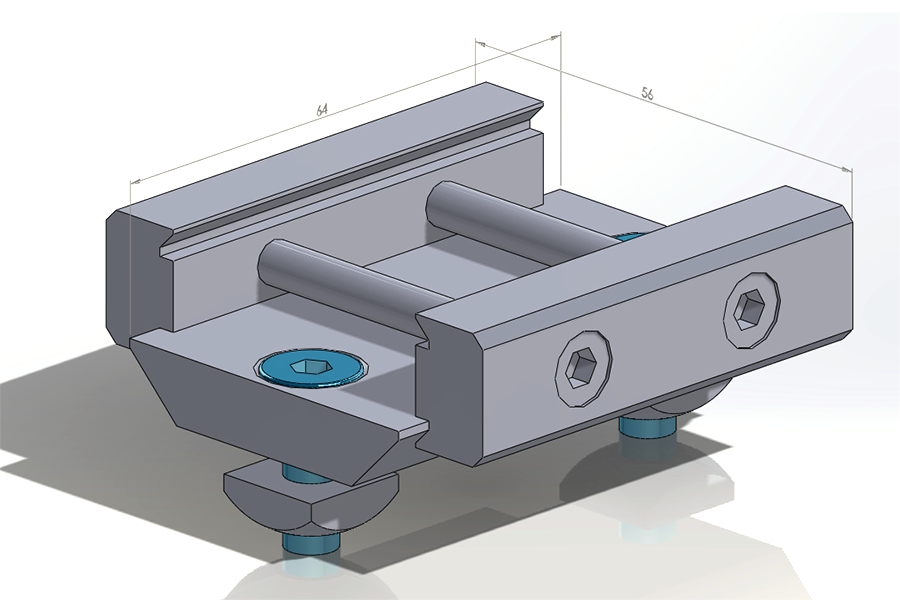

Mounting Kit 1

5.010.000
Mounting Kit 1 Mounting Kit 1 Mounting Kit 1

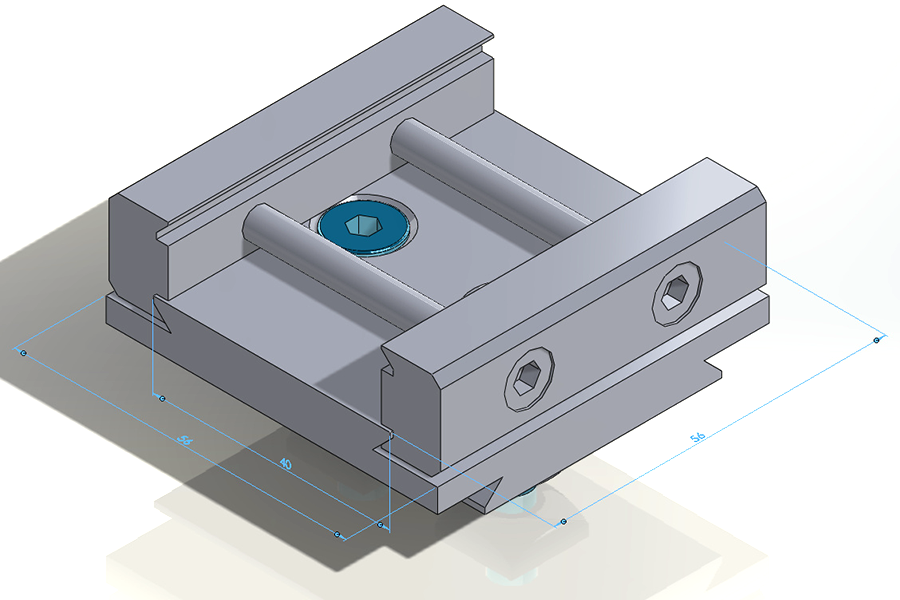

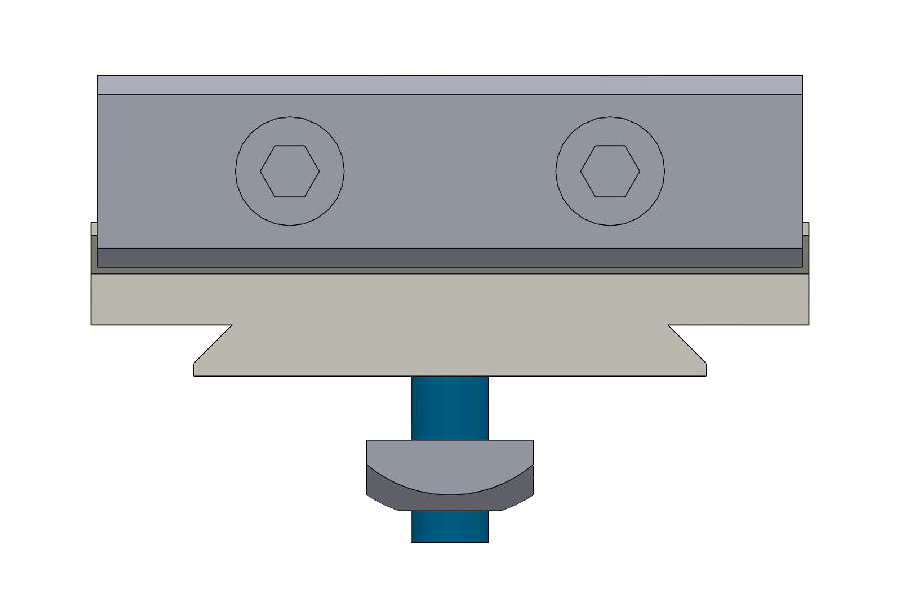

Mounting Kit 2

5.020.000
Mounting Kit 2 Mounting Kit 2 Mounting Kit 2

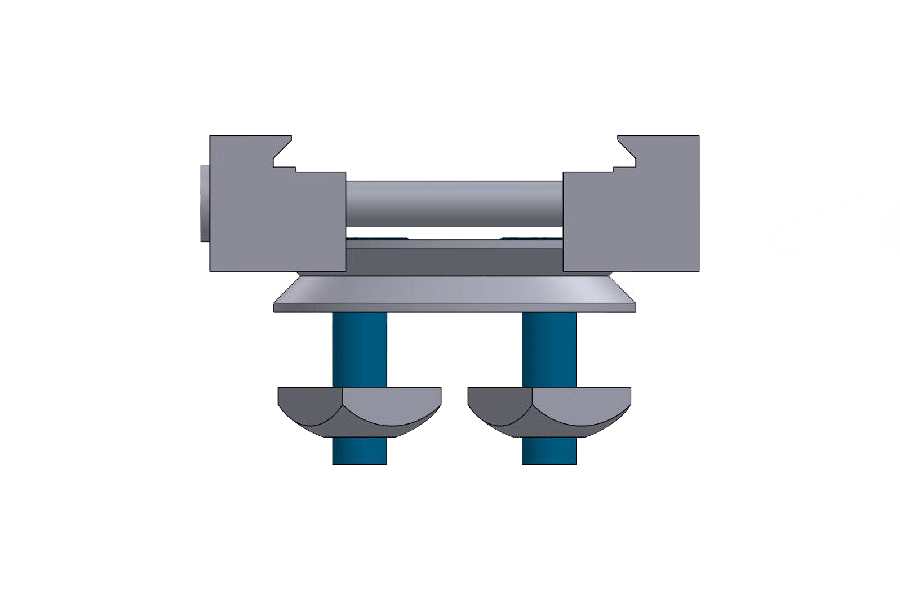

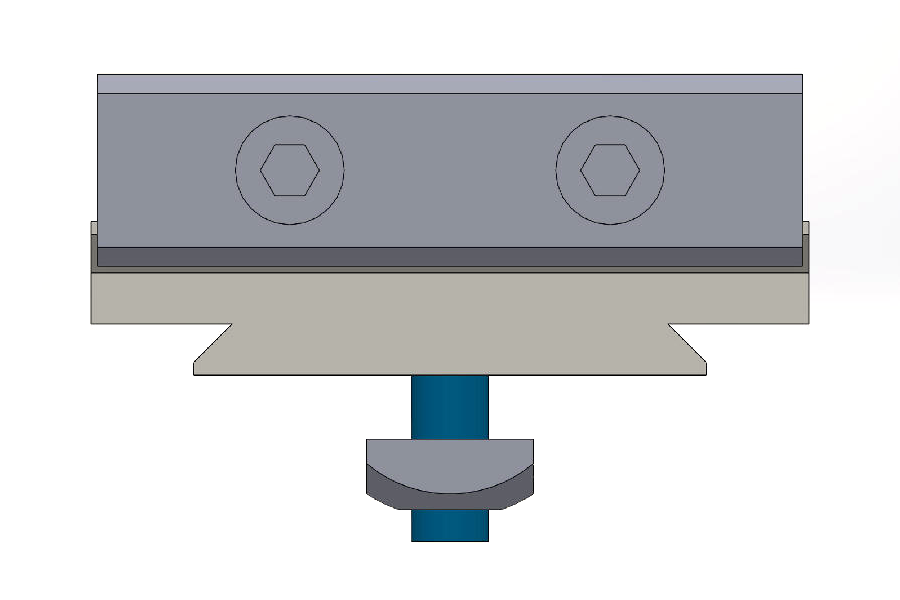

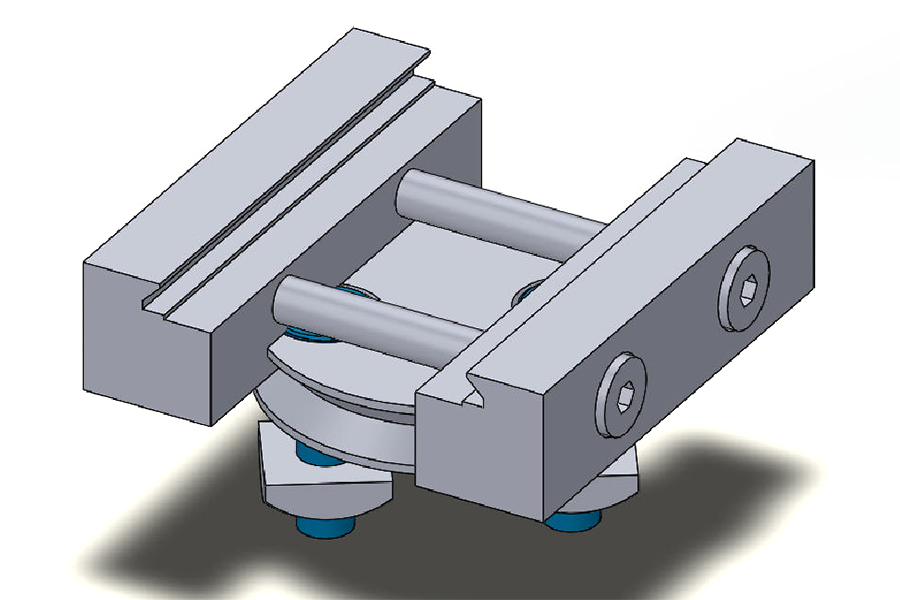

Mounting Kit 6

5.060.000
Mounting Kit 6 Mounting Kit 6 Mounting Kit 6

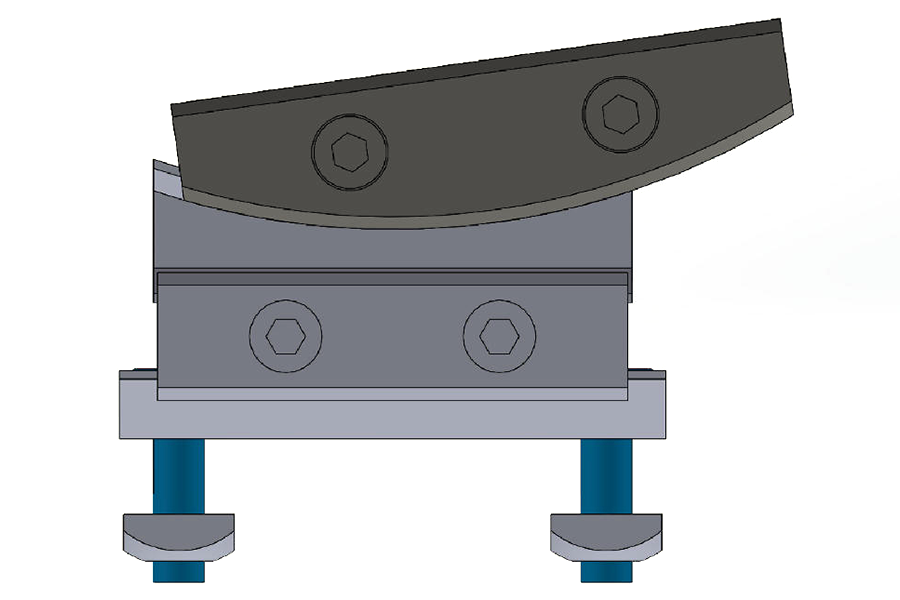

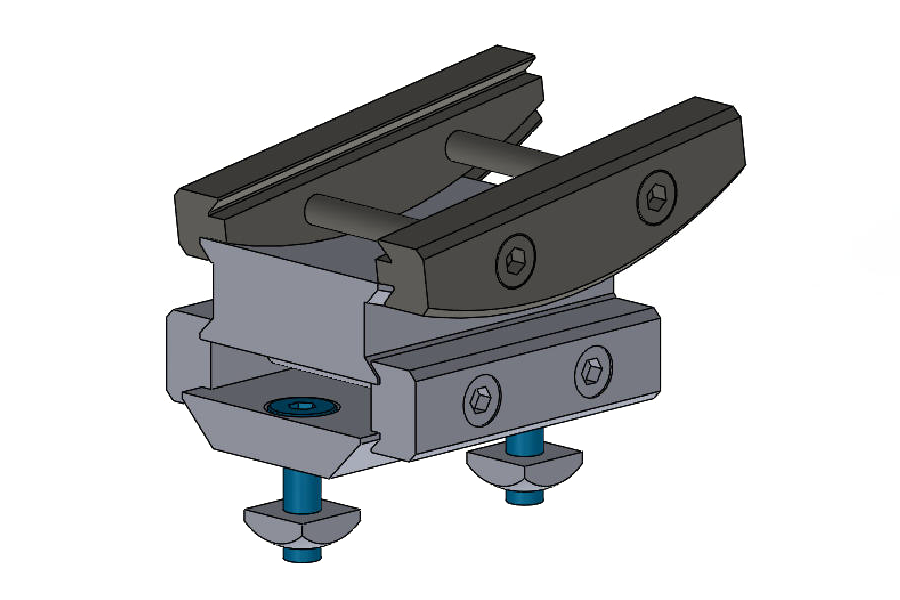

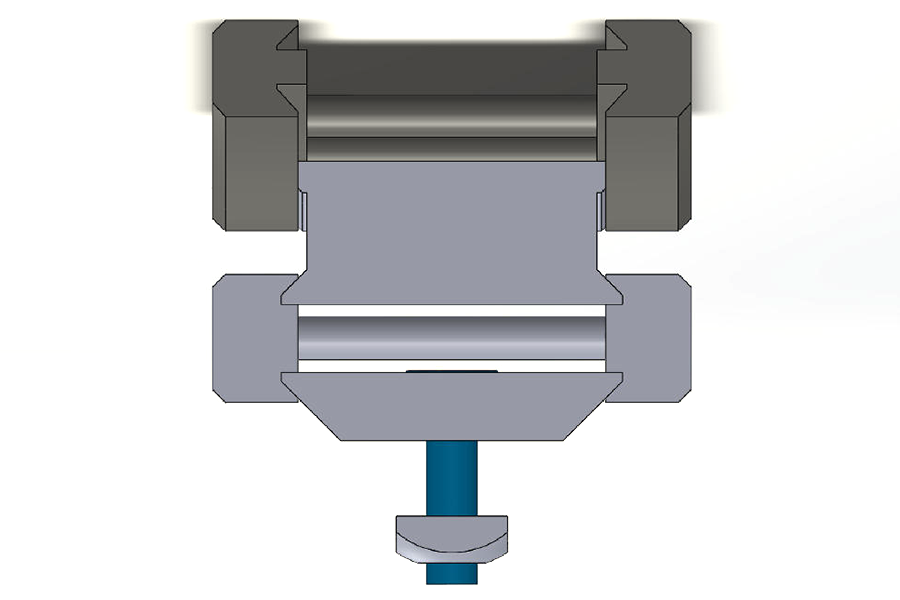

Mounting Kit 7

5.070.000
Mounting Kit 7 Mounting Kit 7 Mounting Kit 7

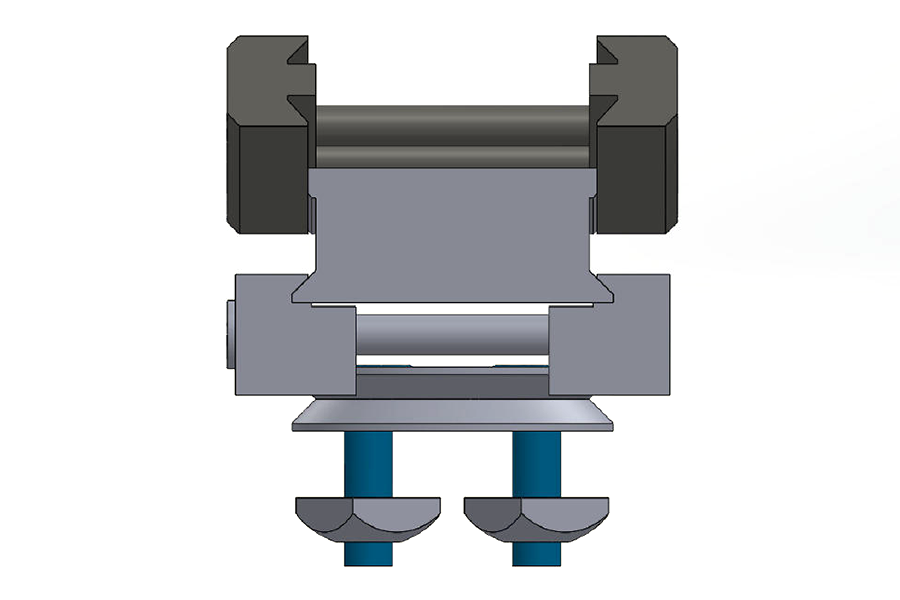

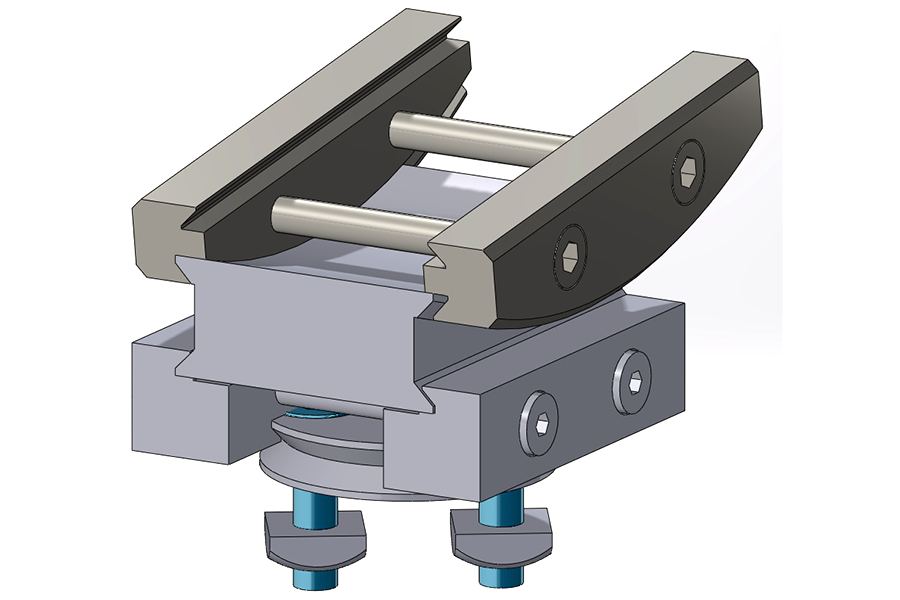

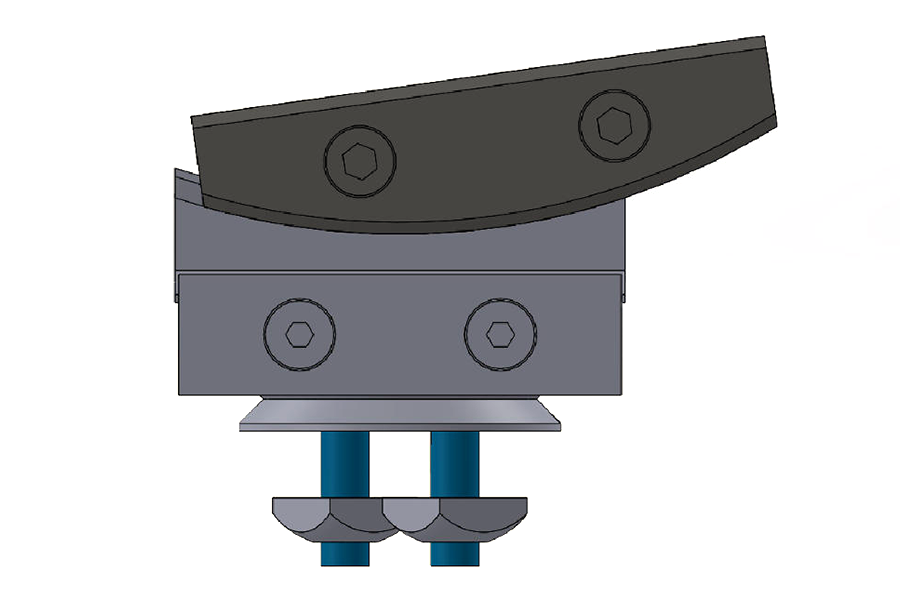

Mounting Kit 9

5.090.000
Mounting Kit 9 Mounting Kit 9 Mounting Kit 9

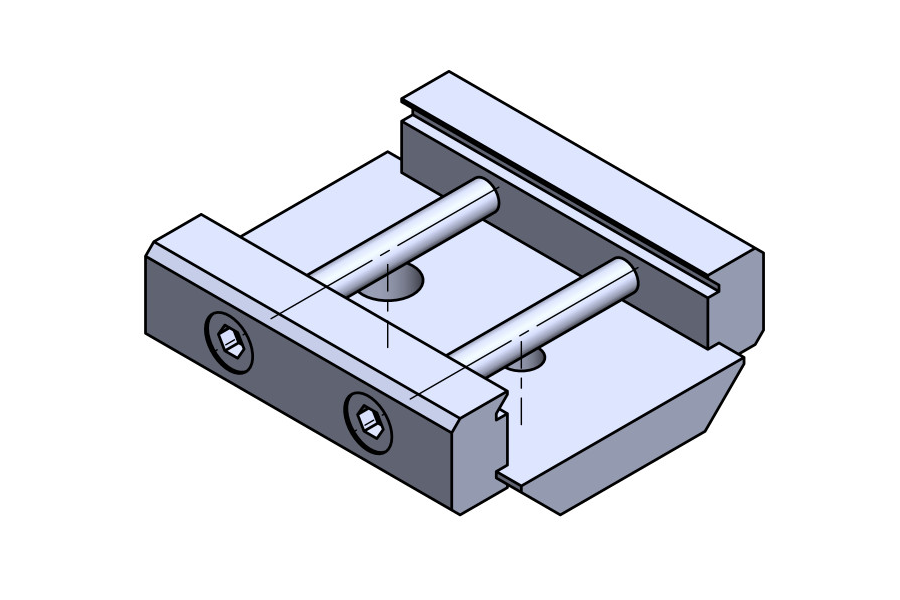

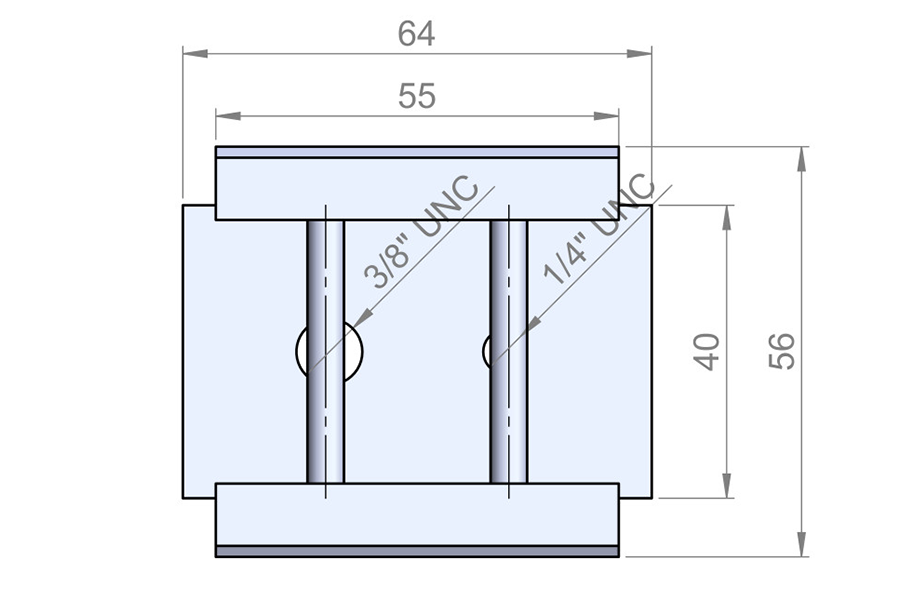

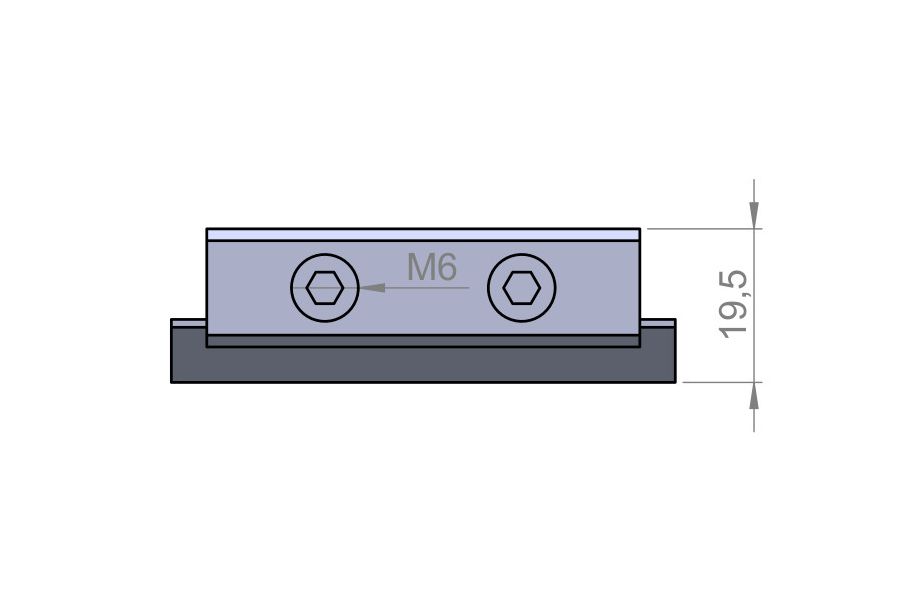

Mounting Kit 10

5.100.000
Mounting Kit 10 Mounting Kit 10 Mounting Kit 10

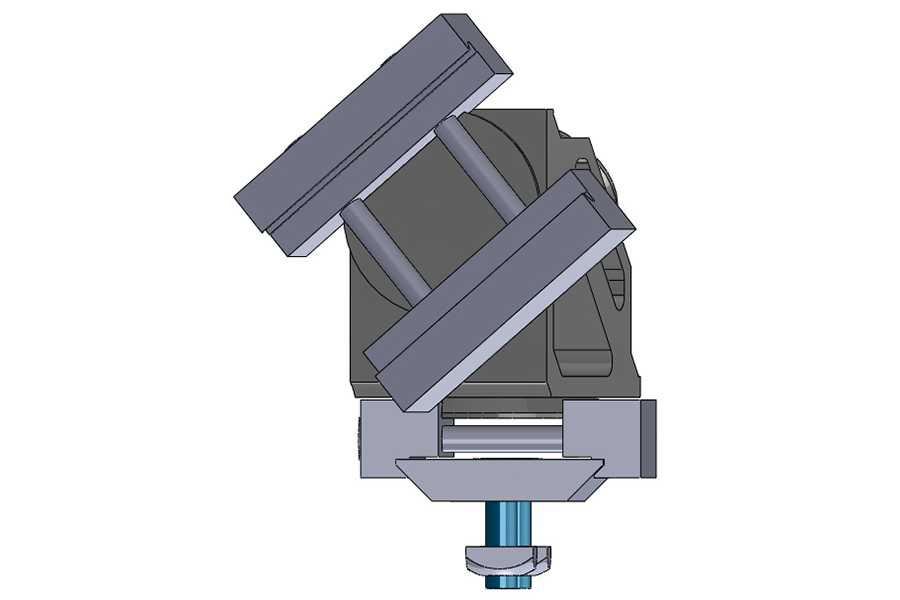

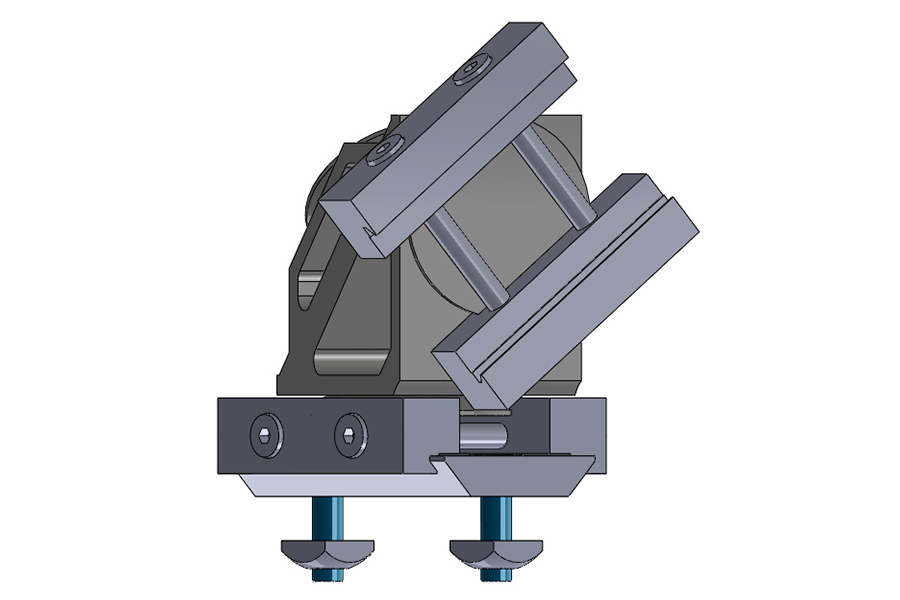

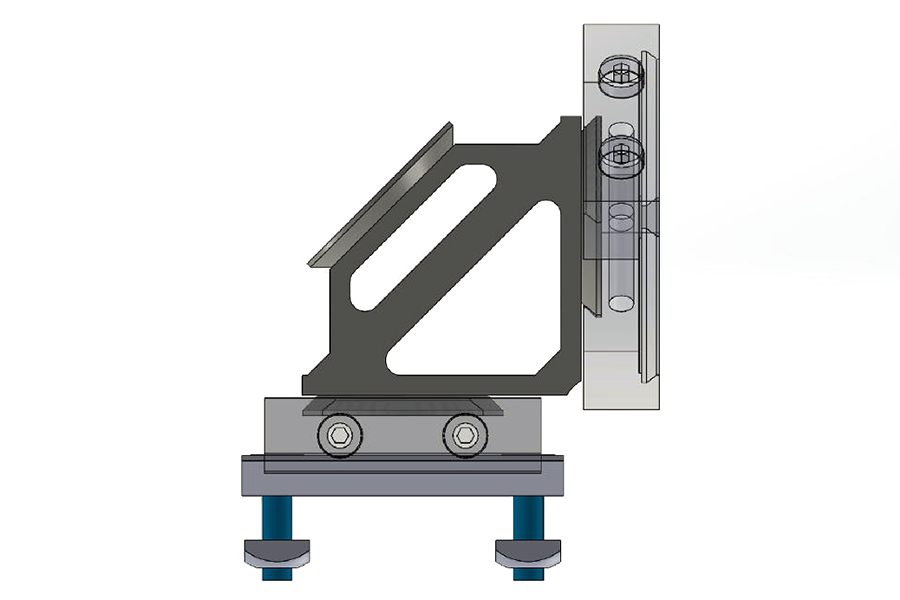

Mounting Kit 15

5.150.000
Mounting Kit 15 Mounting Kit 15 Mounting Kit 15

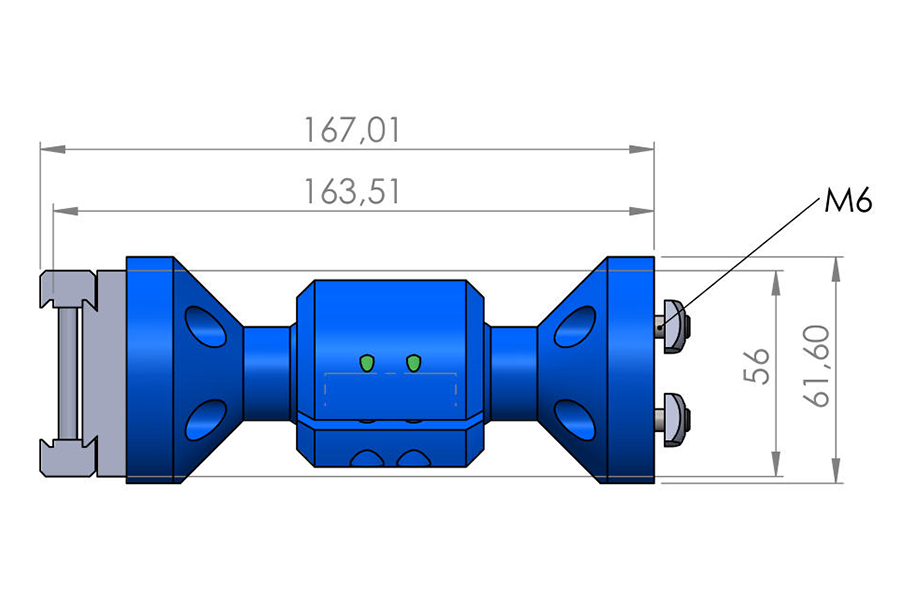

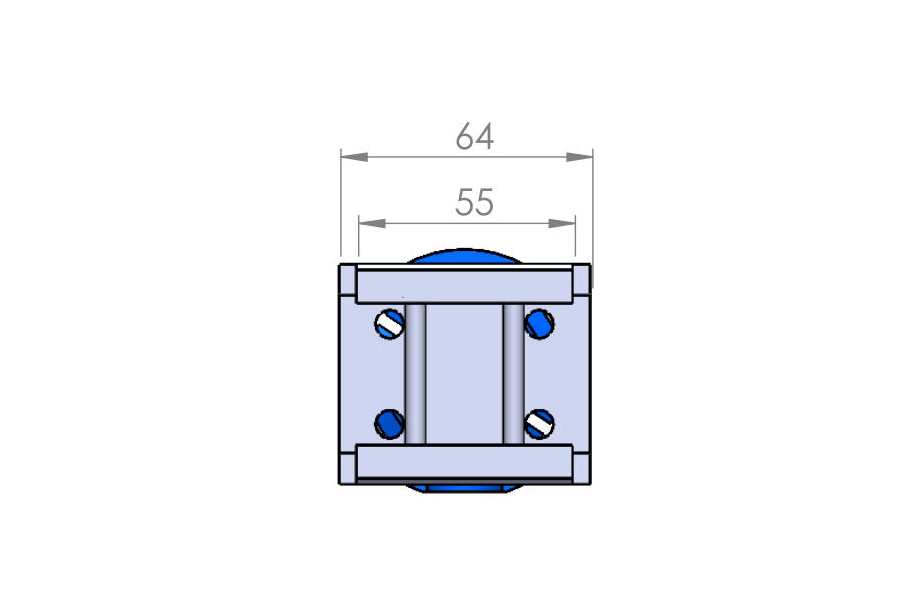

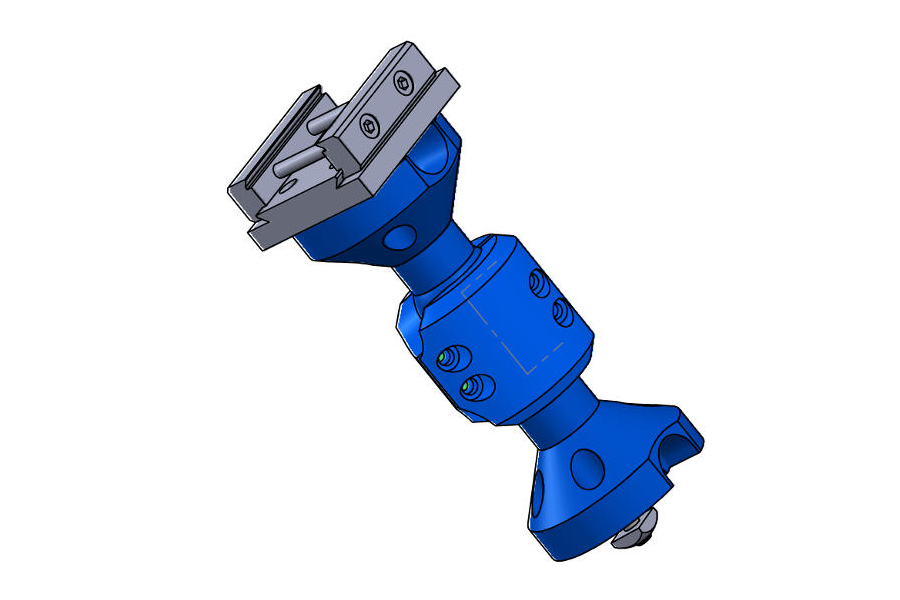

Mounting Kit 16

5.160.000
Mounting Kit 16 Mounting Kit 16 Mounting Kit 16

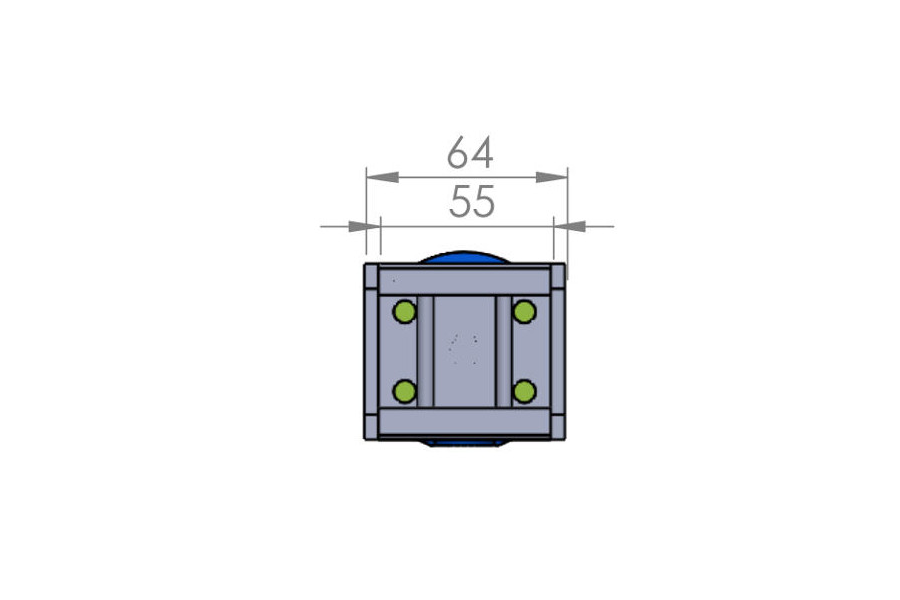

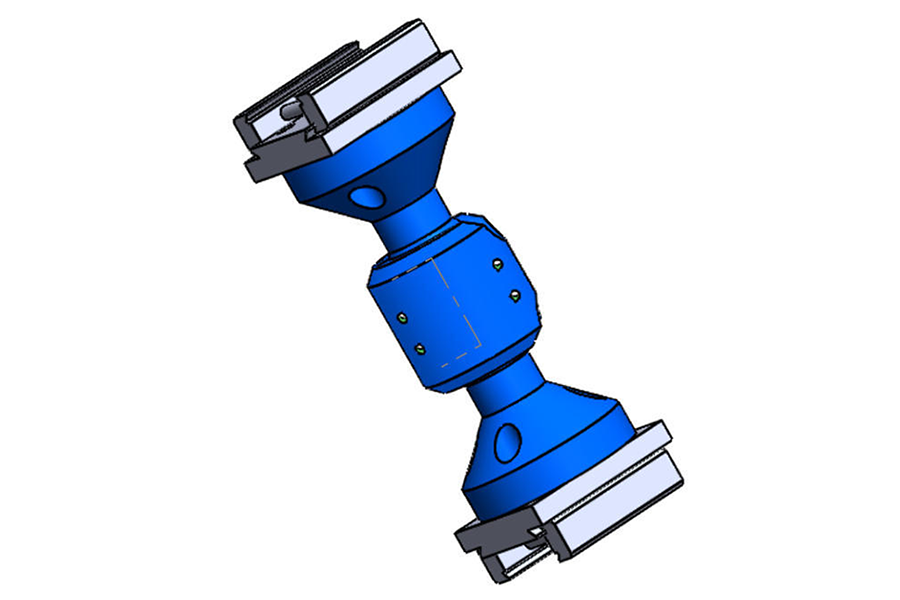

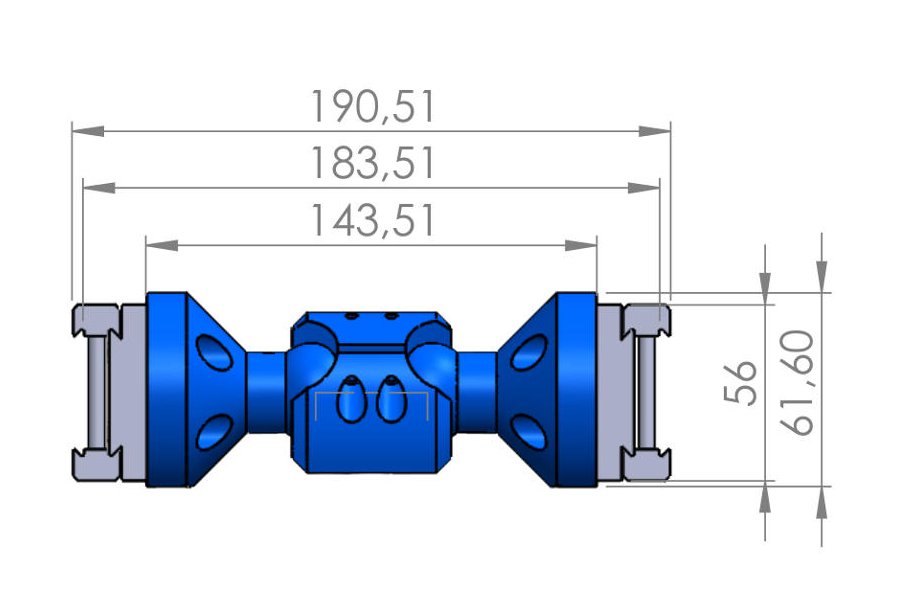

Mounting Kit 17

5.170.000
Mounting Kit 17 Mounting Kit 17 Mounting Kit 17

セレクションガイド


技術資料

データシート
