工業用カメラエンクロージャー
Stingray
STINGRAYは、75 x 75 mmの断面を持つ大型カメラのために設計された、IP66規格に対応した工業用カメラエンクロージャーです。このエンクロージャーは、堅牢な構造と優れた耐振動性を備えており、カメラを保護しながら、使用環境に応じた柔軟な設置が可能です。
STINGRAYは、カメラマウントにより優れた熱放散性を実現し、カメラの温度管理に貢献します。レンズ径最大 78 mmまで対応し、Meganovaリングライトに最適化されています。さらに、BK7やアクリル製のウィンドウはカメラの波長 2500 nmまで対応し、SWIRカメラにはサファイア製ウィンドウ、LWIRカメラにはゲルマニウム製ウィンドウが用意されています。
フィッシュアイレンズにはドームウィンドウがオプションで用意されており、特殊用途に応じた蓋も選択可能です。レンズアクセスを容易にするエンクロージャー拡張や、空気ブロー機能、加熱・水冷オプション、さらにカスタムカラーにも対応しており、多彩なアクセサリーが用意されています。
概要
The Stingray is also suitable for all smaller cameras that are not listed here.
- AOS N-EM, Q-PRI, Q-Mize 180, VIT
- AV Bonito Pro
- Avio InfRec TS600
- Basler Runner
- Baumer AX, QX
- Birddog PF120
- BlueVision BV-C5xxx
- BZB Gear BSHA, BSAHN
- CIS VCC-SXCXP1SW, VCC-20CXP6x
- Dalsa Linea
- Eosens Mini
- Emergent Xtreme, Zenith
- Everet EVZ220
- Fastec HiSpec
- First Light C-Blue, C-Red 2
- Flir A6xx
- HIK CL-Serie (not all types)
- HinaLea 4200C
- Hitachi HV-HD33
- ICI FMX 320/640
- IDS uEye Warp10
- IDT OS, XS
- IFM TOF (with special lid)
- Ikegami ISD-2500HD
- Illunis EMC
- Imaging Source DFK 39GXxxx-Z20
- iRayple AX5A22CX050E
- IX Cameras i-SPEED 203, 210, 220
- Jai Spark
- Kaya Jetcam
- Kitotec KITOCAM HDMI
- Lucid Helios (with special lid)
- Lumenera Lg11059
- Lumens VC-BC
- Marshall CV355-30X-NDI
- Mikrotron Quad, Mini GigE
- Novitec i-Nova3, i-Nova4 Zoom, g-Nova3D
- Optosky ATH1500
- Optronis CamPerform Cyclone
- pco. Panda
- Phasics SID4 UHR
- Photron Fastcam Mini CX
- Pomeas Large Format Cameras
- Procemex Flex
- Resonon Pika IR-L
- Roseek Cheetah
- Schmersal AM-T100
- Sensors Unlimited 1024-LDM
- SVS Vistek HR
- Vieworks VP
- Vision&Control pictor C300, T300
- Xenics Ceres T 1280, Xeva
- Z3Cam-4K™
- u.v.m.
図面・CADデータ

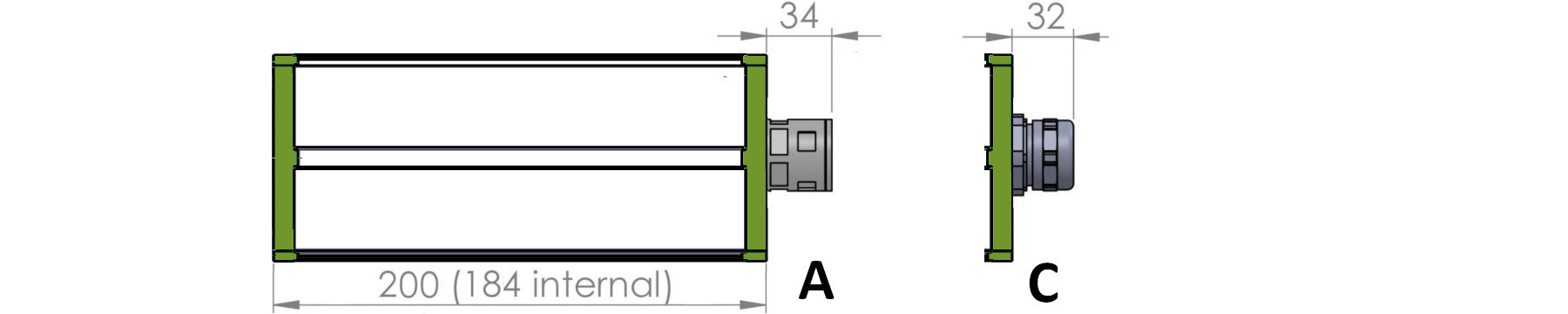

| Enclosure Type | Rear Wall A + C | Drawing | Step*1 | eDrawings*2 |
|---|---|---|---|---|

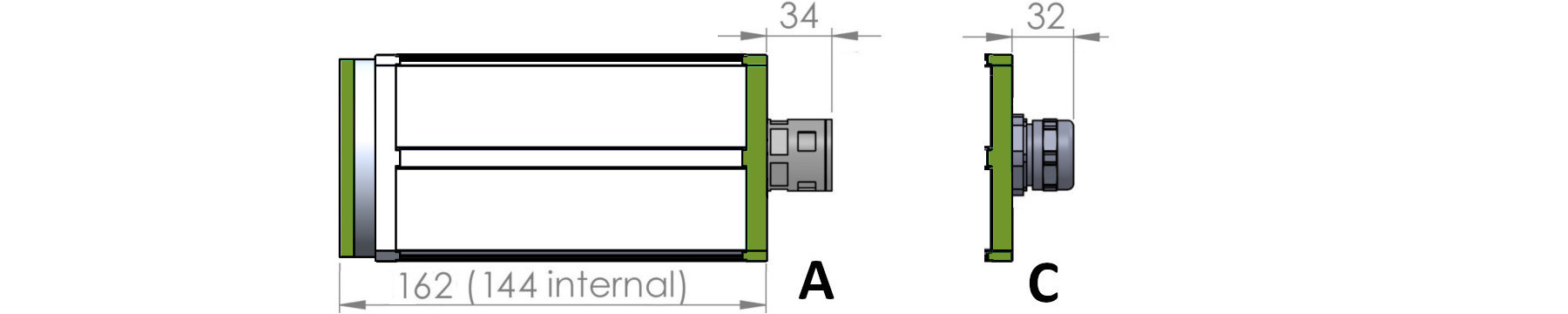

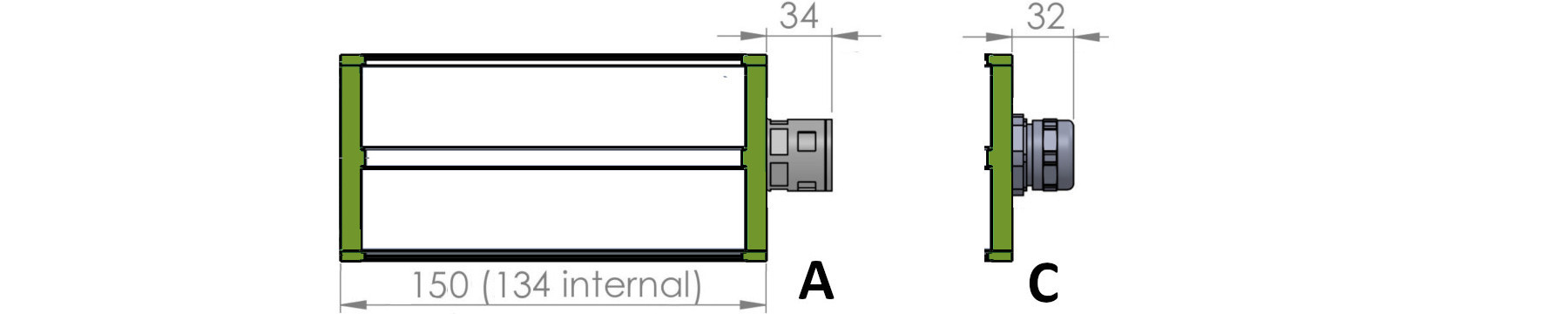

| Stingray S |
|
|||

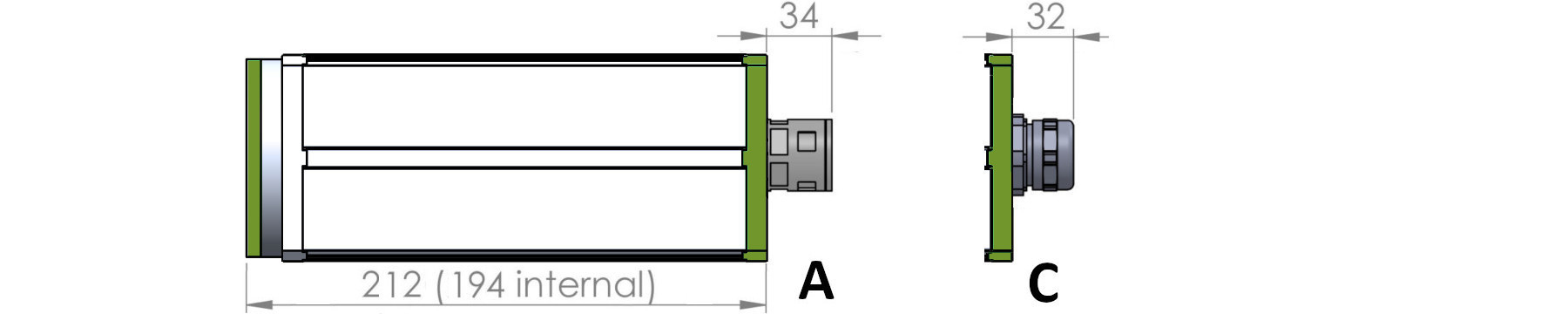

| Stingray M |
|
|||

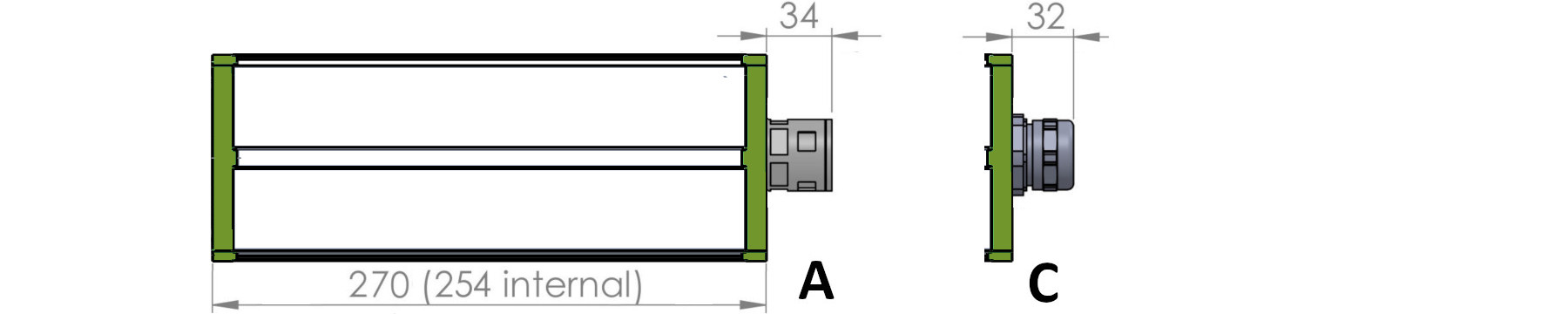

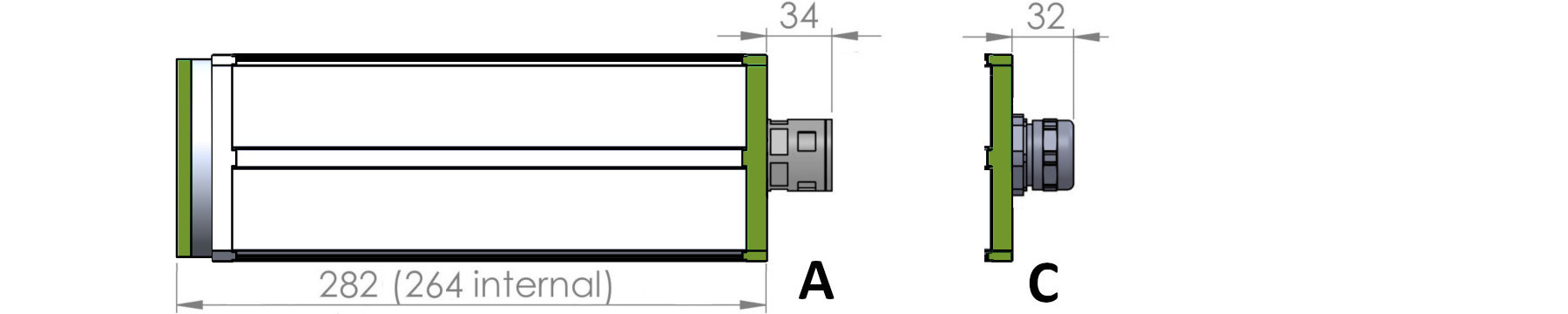

| Stingray L |
|
|||
| Stingray S Flange |
|
|
||
| Stingray M Flange |
|
|||
| Stingray L Flange |
|
| Accessories for flange version | Image | Product Number | Step | eDrawings*2 |
|---|---|---|---|---|

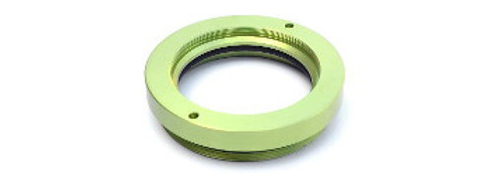

| M72 Front Lid surcharge (based on 3" Front Lid) |
|
20.040.018 | ||

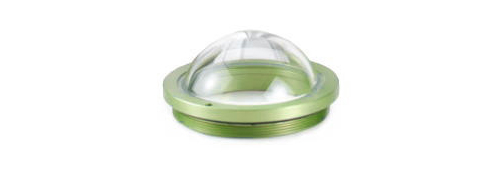

| Dome Front Lid surcharge (based on 3" Front Lid) |
|
20.040.015 |
-
*1The step/eDrawings files contain all rear wall options (A, B, C). Not required cable glands can be hidden.
-
*2Software for 3D imaging with measuring option: Free Download eDrawings-Viewer
アクセサリー
| Product | Image | Drawing | Step | eDrawings*1 |
|---|---|---|---|---|

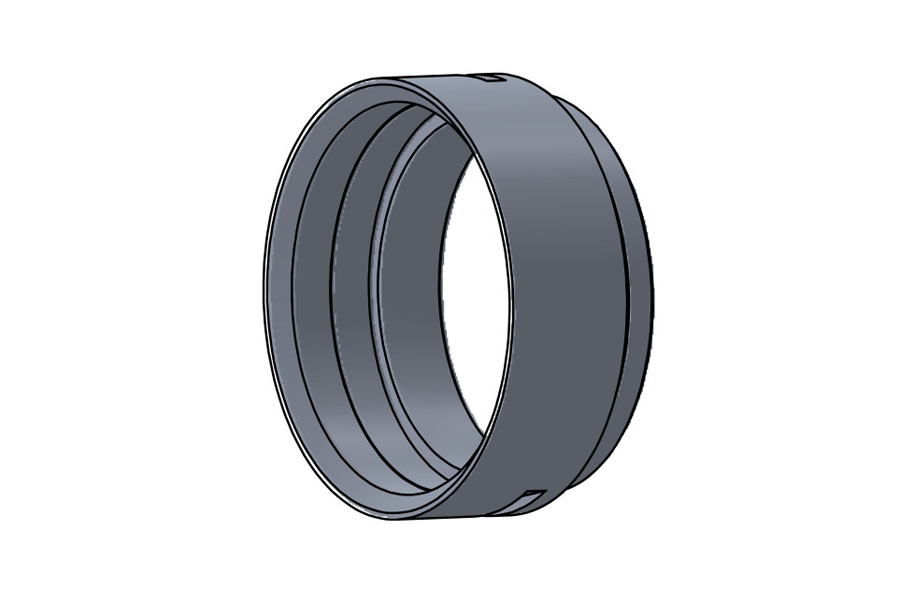

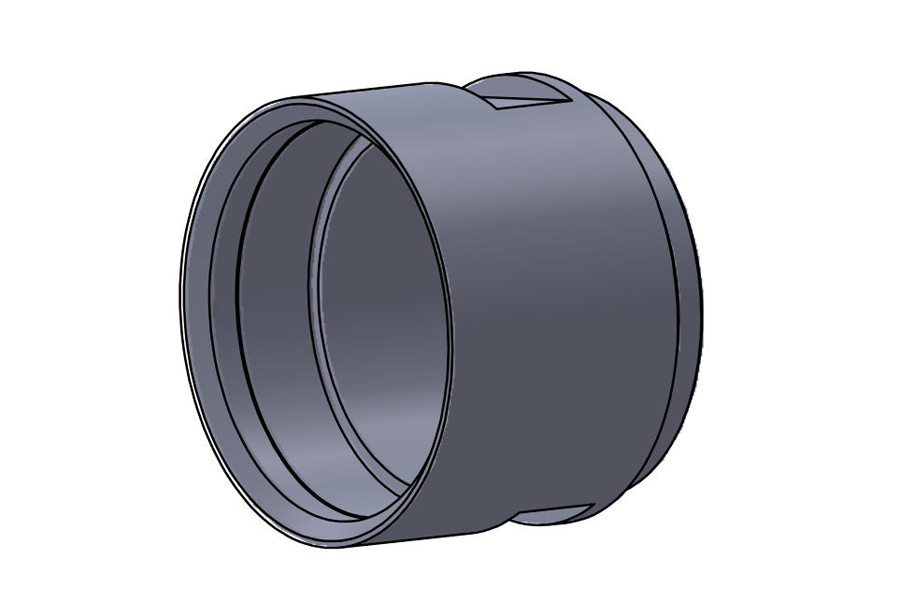

| 30mm Extension 15.030.030 |
|
|||
| 60mm Extension 15.030.085 |
|
|||

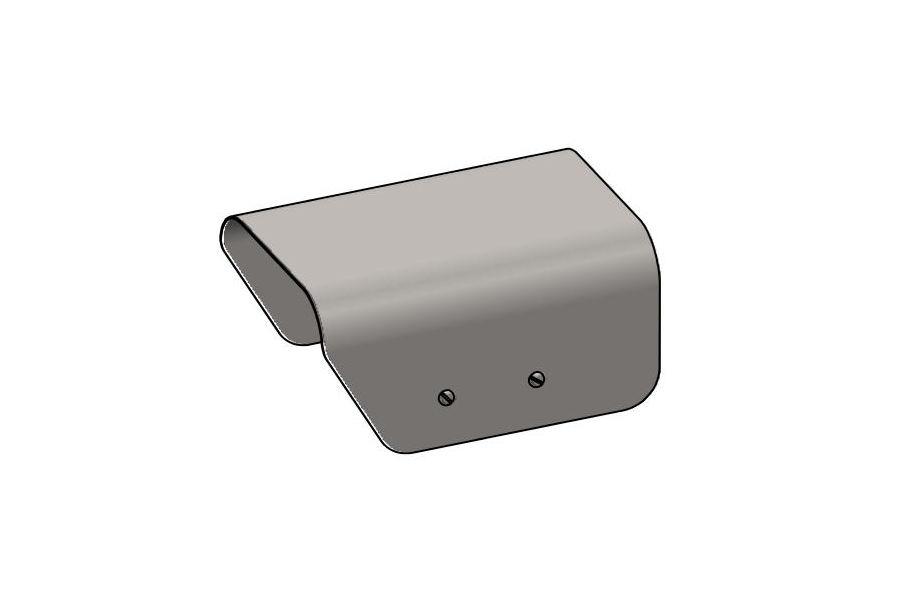

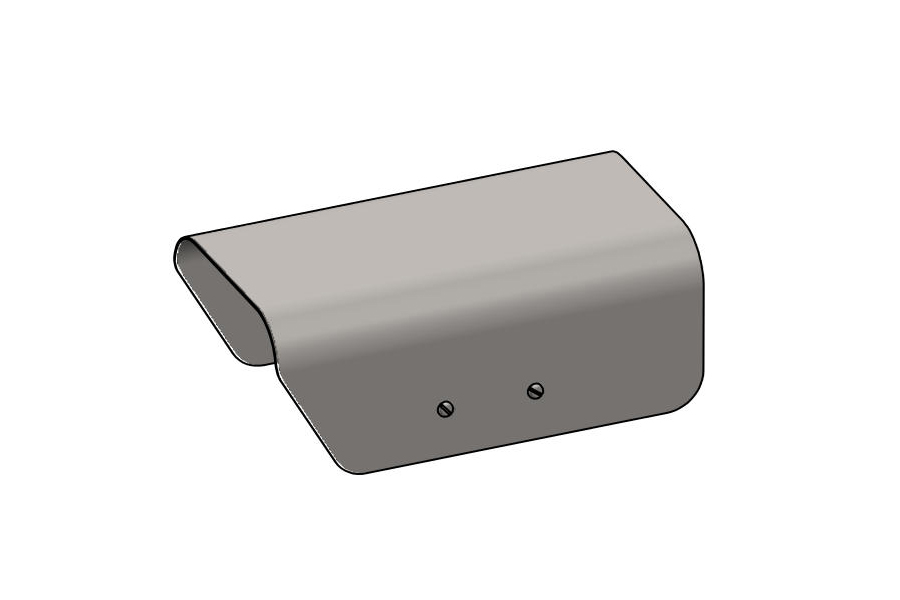

| Sun roof S 20.010.001 |
|
|||

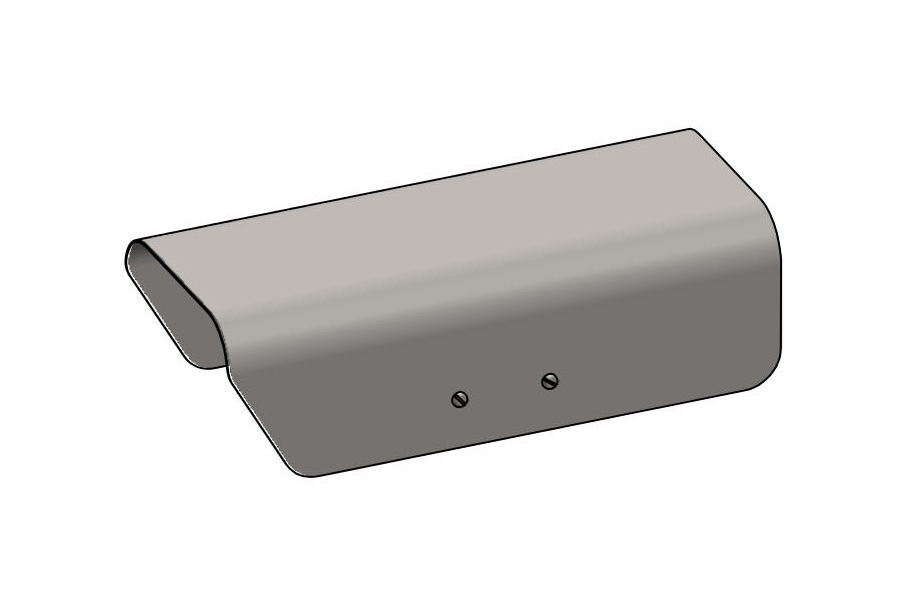

| Sun Roof M 20.011.002 |
|
|||
| Sun Roof L 20.011.003 |
|
|||
| Dragon High Power Air Nozzle for Orca, Megalodon, Stingray, Elefant 50.100.030 |
|
|||

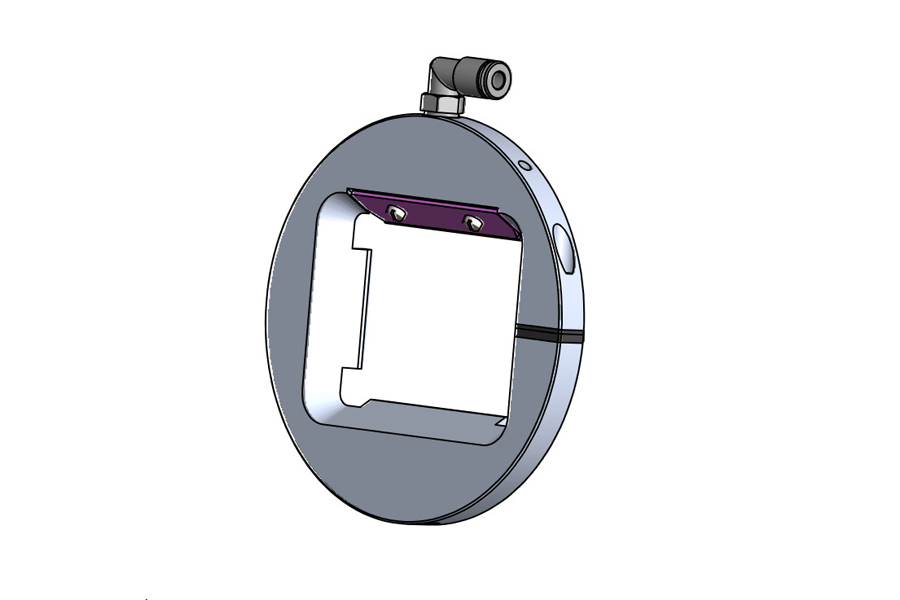

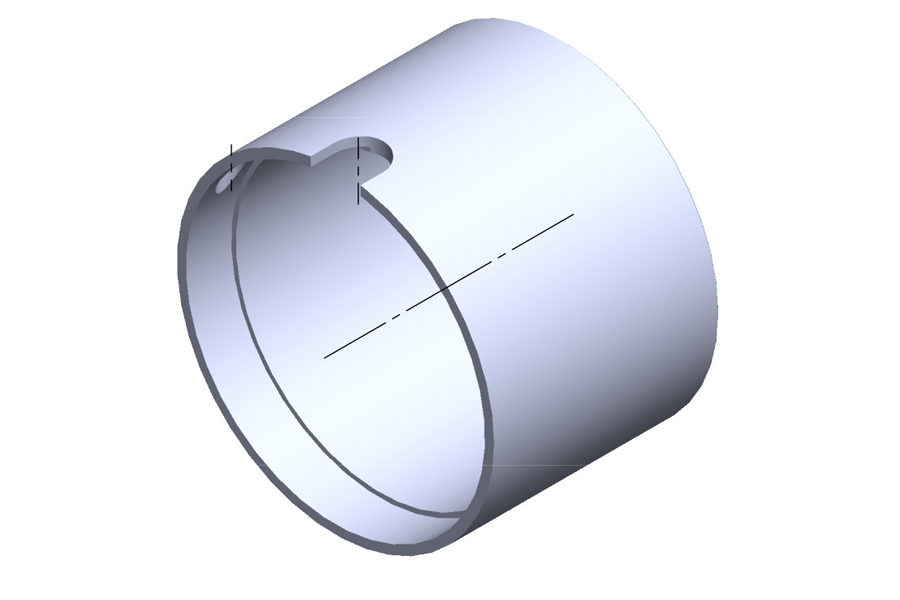

| 3" Wind Curtain 50.100.011 |
|
|||
| Tube for 3" wind curtain 50.100.018 |
|
|||

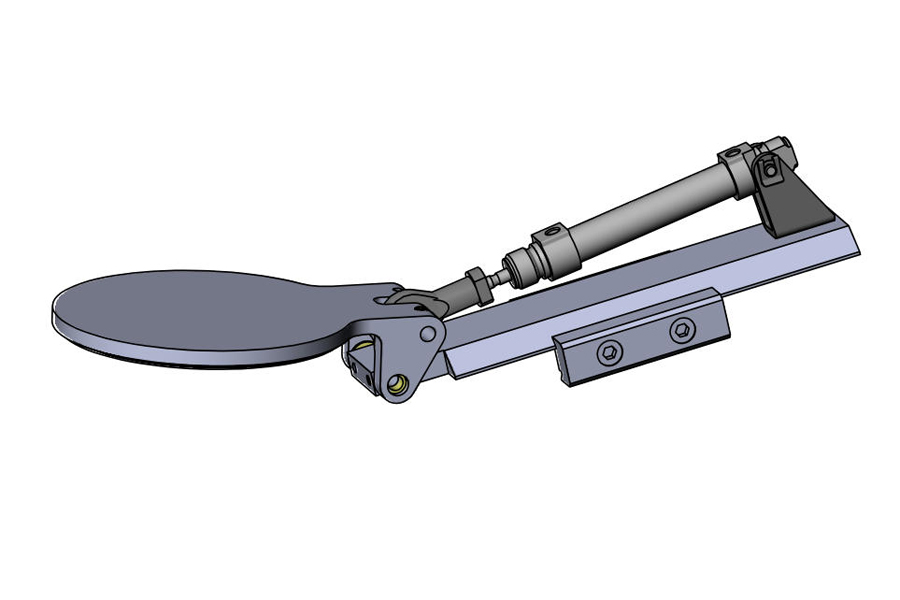

| Pneumatic Shutter 50.200.021 + 6.041.145 please download 6.041.141 |
|
|||

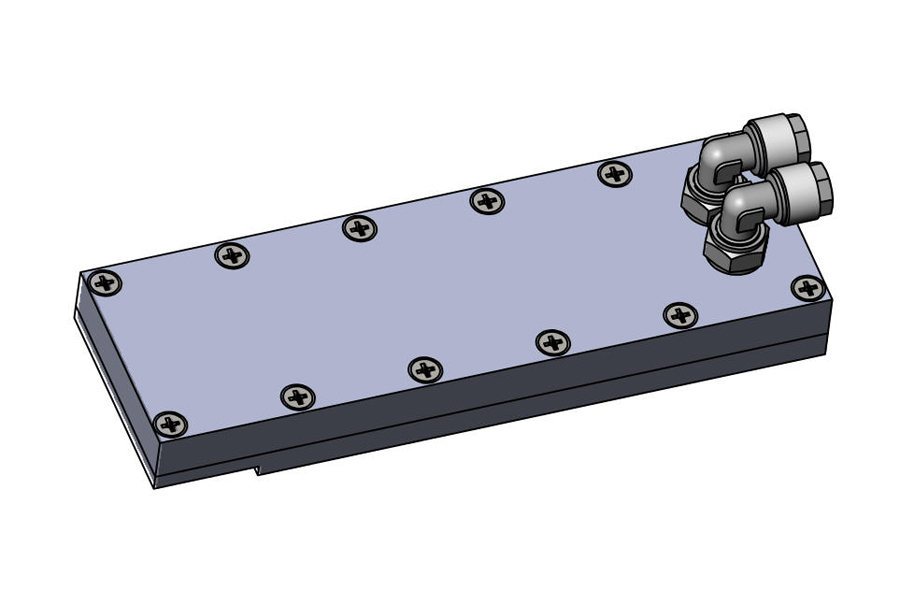

| Water Cooling Module (from size M) 60.100.010 |
|
|||

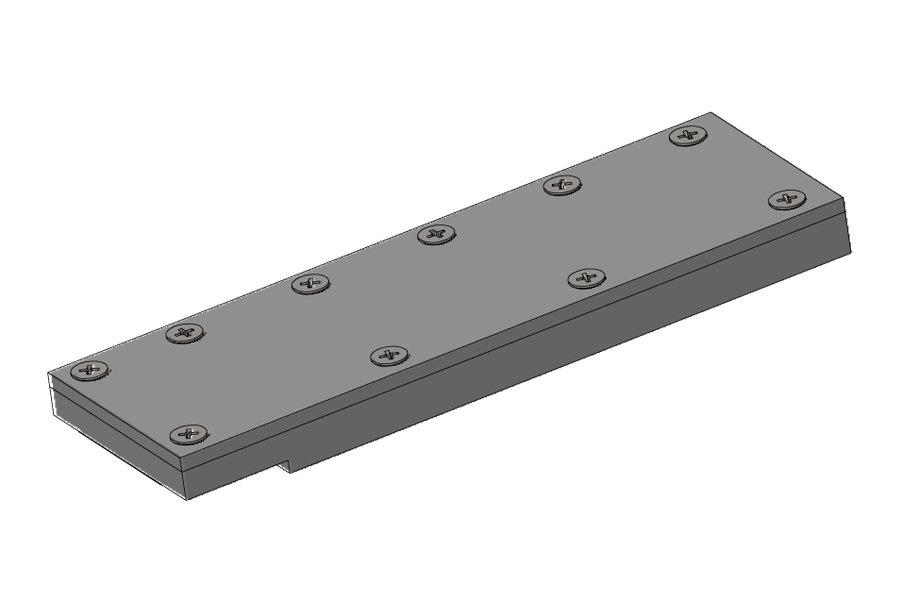

| Controlled Heating Plate (from size S) 70.100.011 |
|
ー |
| Product | Image | Drawing | Step | eDrawings*1 |
|---|---|---|---|---|

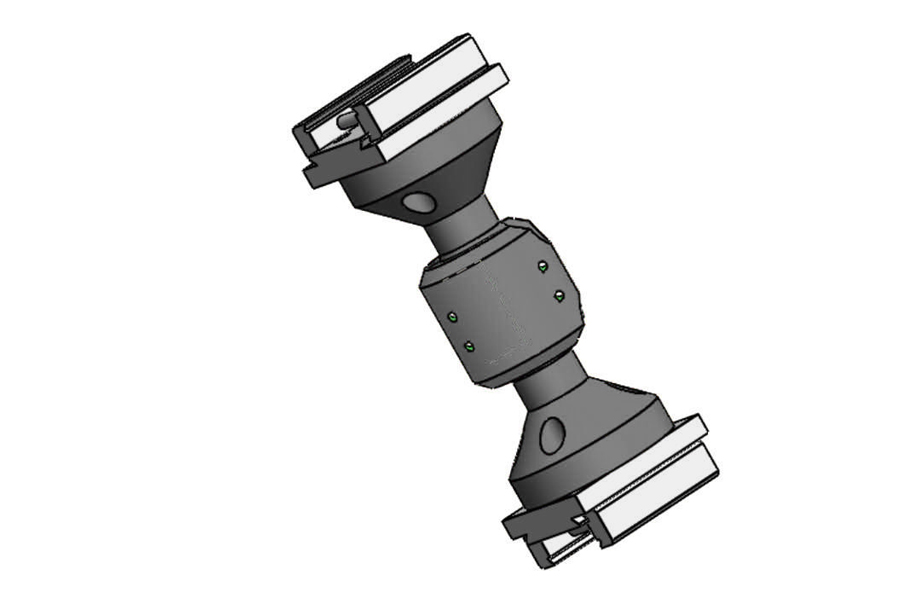

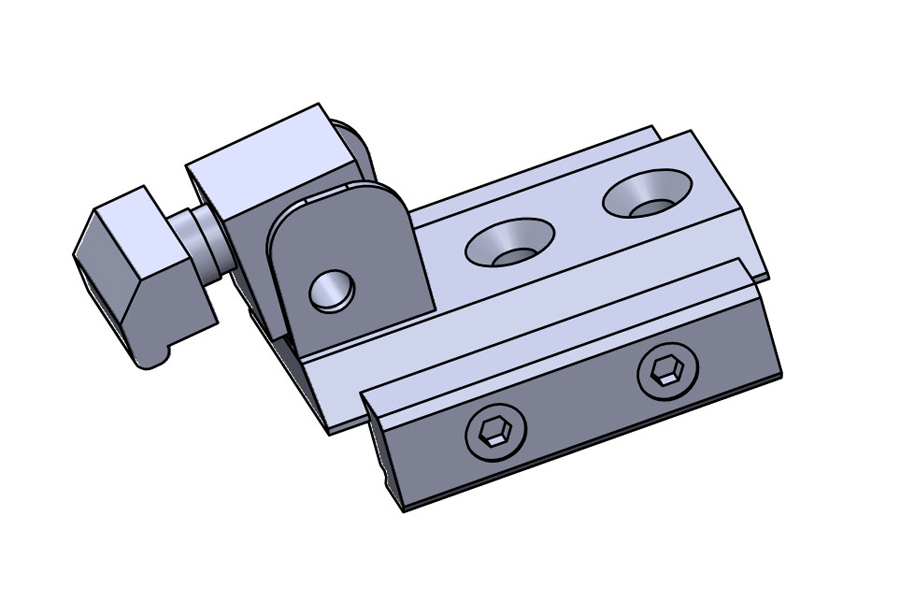

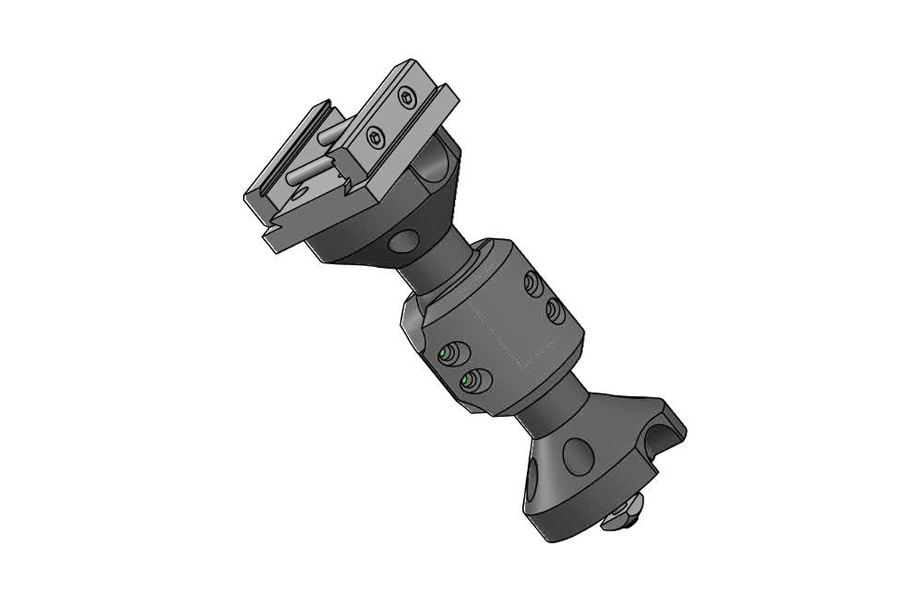

| Mounting Kit 1 5.010.000 |
|
|||
| Mounting Kit 2 5.020.000 |
|
|||
| Mounting Kit 6 5.060.000 |
|
|||
| Mounting Kit 7 5.070.000 |
|
|||
| Mounting Kit 9 5.090.000 |
|
|||
| Mounting Kit 10 5.100.000 |
|
|||
| Mounting Kit 15 5.150.000 |
|
|||
| Mounting Kit 16m 5.160.000m |
|
|||
| Mounting Kit 17m 5.170.000m |
|
-
*1Software for 3D imaging with measuring option: Free Download eDrawings-Viewer
