可飽和吸収ミラー SAM™シリーズ
可飽和吸収体ミラーは、AlAs/GaAs四分波スタックを備えたブラッグミラーで、可飽和吸収体としての役割を果たす1枚以上の低温GaAs（LT-GaAs）またはLT-InGaAsフィルムを持つGaAsウェハ上に成長します。
ピコ秒の範囲でのキャリア緩和時間を持つBATOP社の可飽和吸収体ミラーは、ダイオードポンプレーザーのパッシブモードロッキングおよびQスイッチングに使用できます。
薄膜スタックの設計は、ピコ秒およびフェムト秒領域の異なるパッシブモードロッキングレーザーの要件を満たすように調整できます。
原理と応用
SAM（可飽和吸収体ミラー）は、ミラーとその前に配置された可飽和吸収体から構成されています。
ミラーと吸収体の単結晶層は、GaAsウェハ上に成長されます。
SAMは非線形ミラーであり、パルスエネルギーが増加すると反射率が増加します。
可飽和吸収体ミラー（SAM）を使用することで、非常に安定したパルス繰り返し周波数を持つ
自己起動型のパッシブモードロックダイオードポンプレーザーを実現できます。
800 nmから3 µmの幅広いスペクトル領域に対応したSAMが、固体レーザーやファイバーレーザー向けに利用可能です。
また、SAMを非線形光学デバイスとして使用することで、Qスイッチマイクロチップレーザーも実現できます。
対応するレーザー波長は、
800nm, 810nm 830nm, 920nm, 940nm, 980nm, 1030nm, 1040nm, 1064nm, 1100nm, 1150nm, 1300nm, 1340nm,
1420nm, 1510nm, 1550nm, 1645nm, 1920nm, 1960nm, 2000nm, 2400nm, 2800nm, 2900nm, 3000nm です。
以下の対応が可能です。

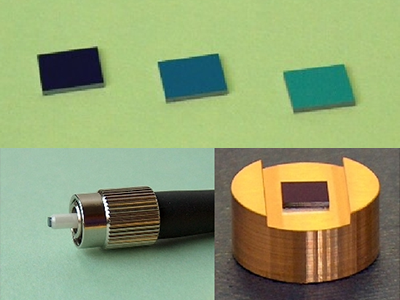

- チップ単体（4×4mm、マウントなし）
- 5枚1組チップセット（1×1mmもしくは1.3×1.3mm)
- 接着もしくは溶接の金メッキ銅マウント
- 3種類の銅マウント径 ： 12.7mm、25.0mm、25.4mm⌀
- チップを中心もしくは端にマウント
-
コネクター端フェルールにもマウント可能。
SMFもしくはPMF、コネクタータイプは、FC/PCもしくはFC/APCになります。 - 高出力レーザー用の水冷マウント（25.0mm⌀）
製品一覧
| 型番 | レーザ波長 (nm) | 飽和吸収率 (%) | 緩和時間 (ps) |
|---|---|---|---|
| SAM-800-1-5ps-x | 800 | 1 | 5 |
| SAM-800-4-5ps-x | 800 | 4 | 5 |
| SAM-810-5-1ps-x | 810 | 5 | 1 |
| SAM-800-6-1ps-x | 800 | 6 | 1 |
| SAM-810-6-1ps-x | 810 | 6 | 1 |
| SAM-800-7-1ps-x | 800 | 7 | 1 |
| SAM-810-7-1ps-x | 810 | 7 | 1 |
| SAM-800-10-1ps-x | 800 | 10 | 1 |
| SAM-810-10-1ps-x | 810 | 10 | 1 |
| SAM-830-10-1ps-x | 830 | 10 | 1 |
| SAM-800-32-1ps-x | 800 | 32 | 1 |
| SAM-920-30-0.5ps-30-x | 920 | 30 | 0.5 |
| SAM-920-45-0.5ps-30-x | 920 | 45 | 0.5 |
| SAM-920-30-1ps-15-x | 920 | 30 | 1 |
| SAM-920-20-3ps-15-x | 920 | 30 | 1 |
| SAM-920-20-3ps-15-x | 920 | 20 | 3 |
| SAM-920-30-3ps-15-x | 920 | 30 | 3 |
| SAM-940-4-1ps-x | 940 | 4 | 1 |
| SAM-940-5-1ps-x | 940 | 5 | 1 |
| SAM-940-6-1ps-x | 940 | 6 | 1 |
| SAM-940-22-1ps-x | 940 | 22 | 1 |
| SAM-940-47-2ps-x | 940 | 47 | 2 |
| SAM-940-68-2ps-x | 940 | 68 | 2 |
| SAM-980-3-1ps-x | 980 | 3 | 1 |
| SAM-980-4-1ps-x | 980 | 4 | 1 |
| SAM-980-12-500fs-x | 980 | 12 | 500 fs |
| SAM-980-15-500fs-x | 980 | 15 | 500 fs |
| SAM-980-30-1ps-20-x | 980 | 30 | 1 |
| SAM-980-50-500fs-x | 980 | 50 | 500 fs |
| SAM-980-70-500fs-x | 980 | 70 | 500 fs |
| SAM-1040-1-1ps-x | 1040 | 1 | 1 |
| SAM-1040-1.5-1ps-x | 1040 | 1.5 | 1 |
| SAM-1040-2-1ps-x | 1040 | 2 | 1 |
| SAM-1040-2.5-800fs-x | 1040 | 2.5 | 800 fs |
| SAM-1040-3-1ps-x | 1040 | 2.5 | 800 fs |
| SAM-1040-3-1ps-x | 1040 | 3 | 1 |
| SAM-1040-4-800fs-x | 1040 | 4 | 800 fs |
| SAM-1040-5-800fs-x | 1040 | 5 | 800 fs |
| SAM-1040-5-1ps-x | 1040 | 5 | 1 |
| SAM-1040-7-1ps-x | 1040 | 7 | 1 |
| SAM-1040-8-1ps-x | 1040 | 8 | 1 |
| SAM-1040-10-1ps-x | 1040 | 10 | 1 |
| SAM-1040-15-500fs-x | 1040 | 15 | 500 fs |
| SAM-1040-27-1ps-x | 1040 | 27 | 1 |
| SAM-1030-30-1ps-x | 1030 | 30 | 1 |
| SAM-1030-32-1ps-x | 1030 | 32 | 1 |
| SAM-1040-43-1ps-x | 1040 | 43 | 1 |
| SAM-1030-44-1ps-x | 1030 | 44 | 1 |
| SAM-1040-48-1ps-x | 1040 | 48 | 1 |
| SAM-1030-54-1ps-x | 1030 | 54 | 1 |
| SAM-1040-54-1ps-x | 1040 | 54 | 1 |
| SAM-1030-55-500fs-x | 1030 | 55 | 500 fs |
| SAM-1040-56-700fs-x | 1040 | 56 | 700 fs |
| SAM-1040-60-1ps-x | 1040 | 60 | 1 |
| SAM-1040-2.5-2ps-x | 1040 | 2.5 | 2 |
| SAM-1030-2.5-5ps-x | 1030 | 2.5 | 5 |
| SAM-1030-3-2ps-x | 1030 | 3 | 2 |
| SAM-1030-3.5-5ps-x | 1030 | 3.5 | 5 |
| SAM-1040-4-5ps-x | 1040 | 4 | 5 |
| SAM-1040-10-3ps-x | 1040 | 10 | 3 |
| SAM-1040-10-5ps-x | 1040 | 10 | 5 |
| SAM-1040-20-2ps-x | 1040 | 20 | 2 |
| SAM-1040-28-3ps-x | 1040 | 28 | 3 |
| SAM-1030-30-2ps-x | 1030 | 30 | 2 |
| SAM-1040-30-3ps | 1040 | 30 | 3 |
| SAM-1030-32-2ps | 1030 | 32 | 2 |
| SAM-1030-32-3ps | 1030 | 32 | 3 |
| SAM-1040-32-5ps | 1040 | 32 | 5 |
| SAM-1040-33-5ps | 1040 | 33 | 5 |
| SAM-1040-35-3ps | 1040 | 35 | 3 |
| SAM-1030-38-2ps | 1030 | 38 | 2 |
| SAM-1030-50-3ps | 1030 | 50 | 3 |
| SAM-1040-52-2ps | 1040 | 52 | 2 |
| SAM-1040-53-5ps | 1040 | 53 | 5 |
| SAM-1040-54-4ps | 1040 | 54 | 4 |
| SAM-1030-57-3ps | 1030 | 57 | 3 |
| SAM-1040-65-2ps | 1040 | 65 | 2 |
| SAM-1040-1-10ps-x | 1040 | 1 | 10 |
| SAM-1040-1.5-10ps-x | 1040 | 1.5 | 10 |
| SAM-1040-2-10ps-x | 1040 | 2 | 10 |
| SAM-1040-2.5-10ps-x | 1040 | 2.5 | 10 |
| SAM-1040-3.5-6ps-x | 1040 | 3.5 | 6 |
| SAM-1040-5-6ps-x | 1040 | 5 | 6 |
| SAM-1040-6-14ps-x | 1040 | 6 | 14 |
| SAM-1040-18-10ps-x | 1040 | 18 | 10 |
| SAM-1040-30-8ps-x | 1040 | 30 | 8 |
| SAM-1040-32-9ps-x | 1040 | 32 | 9 |
| SAM-1040-35-9ps-x | 1040 | 35 | 9 |
| SAM-1040-40-9ps-x | 1040 | 40 | 9 |
| SAM-1040-43-8ps-x | 1040 | 43 | 8 |
| SAM-1040-50-12ps-x | 1040 | 50 | 12 |
| SAM-1030-18-18ps-x | 1030 | 18 | 18 |
| SAM-1030-20-30ps-30-x | 1030 | 20 | 30 |
| SAM-1040-30-25ps-x | 1040 | 30 | 25 |
| SAM-1040-40-25ps-x | 1040 | 40 | 25 |
| SAM-1064-0.7-1ps-x | 1064 | 0.7 | 1 |
| SAM-1064-1.5-1ps-x | 1064 | 1.5 | 1 |
| SAM-1064-2-1ps-x | 1064 | 2 | 1 |
| SAM-1064-3-1ps-x | 1064 | 3 | 1 |
| SAM-1064-3.5-1ps-x | 1064 | 3.5 | 1 |
| SAM-1064-4-1ps-x | 1064 | 4 | 1 |
| SAM-1064-5-1ps-x | 1064 | 5 | 1 |
| SAM-1064-6-1ps-x | 1064 | 6 | 1 |
| SAM-1064-10-1ps-x | 1064 | 10 | 1 |
| SAM-1064-13-500fs-x | 1064 | 13 | 500 fs |
| SAM-1064-18-500fs-x | 1064 | 18 | 500 fs |
| SAM-1064-26-1ps-x | 1064 | 26 | 1 |
| SAM-1064-38-1ps-x | 1064 | 38 | 1 |
| SAM-1064-70-500fs-x | 1064 | 70 | 500 fs |
| SAM-1064-1-5ps-x | 1064 | 1 | 5 |
| SAM-1064-3-5ps-x | 1064 | 3 | 5 |
| SAM-1064-5-3ps-x | 1064 | 5 | 3 |
| SAM-1064-10-5ps-x | 1064 | 10 | 5 |
| SAM-1064-12-5ps-x | 1064 | 12 | 5 |
| SAM-1064-14-2ps-x | 1064 | 14 | 2 |
| SAM-1064-18-5ps-x | 1064 | 18 | 5 |
| SAM-1064-19-4ps-x | 1064 | 19 | 4 |
| SAM-1064-21-3ps-x | 1064 | 21 | 3 |
| SAM-1064-28-4ps-x | 1064 | 28 | 4 |
| SAM-1064-30-3ps-30-x | 1064 | 30 | 3 |
| SAM-1064-40-3ps-x | 1064 | 40 | 3 |
| SAM-1064-48-4ps-x | 1064 | 48 | 4 |
| SAM-1064-50-5ps-x | 1064 | 50 | 5 |
| SAM-1064-57-4ps-x | 1064 | 57 | 4 |
| SAM-1064-60-4ps-x | 1064 | 60 | 4 |
| SAM-1064-70-3ps-x | 1064 | 70 | 3 |
| SAM-1064-0.6-10ps-x | 1064 | 0.6 | 10 |
| SAM-1064-1-10ps-x | 1064 | 1 | 10 |
| SAM-1064-2-10ps-x | 1064 | 2 | 10 |
| SAM-1064-3-10ps-x | 1064 | 3 | 10 |
| SAM-1064-4-10ps-x | 1064 | 4 | 10 |
| SAM-1064-4-15ps-x | 1064 | 4 | 15 |
| SAM-1064-5-9ps-x | 1064 | 5 | 9 |
| SAM-1064-6-10ps-x | 1064 | 6 | 10 |
| SAM-1064-8-14ps-x | 1064 | 8 | 14 |
| SAM-1064-12-16ps-x | 1064 | 12 | 16 |
| SAM-1064-19-10ps-x | 1064 | 19 | 10 |
| SAM-1064-22-6ps-x | 1064 | 22 | 6 |
| SAM-1064-28-15ps-x | 1064 | 28 | 15 |
| SAM-1064-30-8ps-x | 1064 | 30 | 8 |
| SAM-1064-39-6ps-x | 1064 | 39 | 6 |
| SAM-1064-40-9ps-x | 1064 | 40 | 9 |
| SAM-1064-50-10ps-x | 1064 | 50 | 10 |
| SAM-1064-50-12ps-x | 1064 | 50 | 12 |
| SAM-1064-55-10ps-x | 1064 | 55 | 10 |
| SAM-1064-65-10ps-x | 1064 | 65 | 10 |
| SAM-1064-3-25ps-x | 1064 | 3 | 25 |
| SAM-1064-5-25ps-x | 1064 | 5 | 25 |
| SAM-1064-8-25ps-x | 1064 | 8 | 25 |
| SAM-1064-15-30ps-x | 1064 | 15 | 30 |
| SAM-1064-17-25ps-x | 1064 | 17 | 25 |
| SAM-1064-20-30ps-x | 1064 | 20 | 30 |
| SAM-1064-25-25ps-x | 1064 | 25 | 25 |
| SAM-1064-26-35ps-x | 1064 | 26 | 35 |
| SAM-1064-28-25ps-x | 1064 | 28 | 25 |
| SAM-1064-30-25ps-x | 1064 | 30 | 25 |
| SAM-1064-33-30ps-x | 1064 | 33 | 30 |
| SAM-1064-36-45ps-x | 1064 | 36 | 45 |
| SAM-1064-9-47ps-x | 1064 | 9 | 47 |
| SAM-1064-10-47ps-x | 1064 | 10 | 47 |
| SAM-1064-14-240ps-x | 1064 | 14 | 240 |
| SAM-1064-22-47ps-x | 1064 | 22 | 47 |
| SAM-1100-30-500fs-x | 1100 | 30 | 500 fs |
| SAM-1100-50-500fs-x | 1100 | 50 | 500 fs |
| SAM-1100-70-500fs-x | 1100 | 70 | 500 fs |
| SAM-1100-90-500fs-x | 1100 | 90 | 500 fs |
| SAM-1150-3-500fs-x | 1150 | 3 | 500 fs |
| SAM-1150-4-500fs-x | 1150 | 4 | 500 fs |
| SAM-1150-6-500fs-x | 1150 | 6 | 500 fs |
| SAM-1150-28-1ps-x | 1150 | 28 | 1 |
| SAM-1150-32-1ps-x | 1150 | 32 | 1 |
| SAM-1300-4-10ps-x | 1300 | 4 | 10 |
| SAM-1300-7-10ps-x | 1300 | 7 | 10 |
| SAM-1300-8-10ps-x | 1300 | 8 | 10 |
| SAM-1300-10-10ps-x | 1300 | 10 | 10 |
| SAM-1300-12-10ps-x | 1300 | 12 | 10 |
| SAM-1340-1-1ps-x | 1340 | 1 | 1 |
| SAM-1340-2-1ps-x | 1340 | 2 | 1 |
| SAM-1340-3-1ps-x | 1340 | 3 | 1 |
| SAM-1340-7-1ps-x | 1340 | 7 | 1 |
| SAM-1340-15-1ps-x | 1340 | 15 | 1 |
| SAM-1420-1-10ps-x | 1420 | 1 | 10 |
| SAM-1420-4-10ps-x | 1420 | 4 | 10 |
| SAM-1510-4-10ps-x | 1510 | 4 | 10 |
| SAM-1510-6-10ps-x | 1510 | 6 | 10 |
| SAM-1510-15-2ps-x | 1510 | 15 | 2 |
| SAM-1510-18-2ps-x | 1510 | 18 | 2 |
| SAM-1510-23-2ps-x | 1510 | 23 | 2 |
| SAM-1550-3-4ps-x | 1550 | 3 | 4 |
| SAM-1550-4-4ps-x | 1550 | 4 | 4 |
| SAM-1550-10-5ps-x | 1550 | 10 | 5 |
| SAM-1550-12-2ps-x | 1550 | 12 | 2 |
| SAM-1550-12-5ps-x | 1550 | 12 | 5 |
| SAM-1550-14-5ps-x | 1550 | 14 | 5 |
| SAM-1550-16-2ps-x | 1550 | 16 | 2 |
| SAM-1550-17-1.5ps-x | 1550 | 17 | 1.5 |
| SAM-1550-17-2ps-x | 1550 | 17 | 2 |
| SAM-1550-17-4ps-x | 1550 | 17 | 4 |
| SAM-1550-18-2ps-x | 1550 | 18 | 2 |
| SAM-1550-20-3ps-x | 1550 | 20 | 3 |
| SAM-1550-20-4ps-x | 1550 | 20 | 4 |
| SAM-1550-21-2ps-x | 1550 | 21 | 2 |
| SAM-1550-22-2ps-x | 1550 | 22 | 2 |
| SAM-1550-23-2ps-x | 1550 | 23 | 2 |
| SAM-1550-25-5ps-x | 1550 | 25 | 5 |
| SAM-1550-26-2ps-x | 1550 | 26 | 2 |
| SAM-1550-26-5ps-x | 1550 | 26 | 5 |
| SAM-1550-27-2ps-x | 1550 | 27 | 2 |
| SAM-1550-32-4ps-x | 1550 | 32 | 4 |
| SAM-1550-33-2ps-x | 1550 | 33 | 2 |
| SAM-1550-40-2ps-x | 1550 | 40 | 2 |
| SAM-1550-41-1.5ps-x | 1550 | 41 | 1.5 |
| SAM-1550-55-2ps-x | 1550 | 55 | 2 |
| SAM-1550-7-10ps-x | 1550 | 7 | 10 |
| SAM-1550-11-18ps-x | 1550 | 11 | 18 |
| SAM-1550-15-7ps-x | 1550 | 15 | 7 |
| SAM-1550-15-12ps-x | 1550 | 15 | 12 |
| SAM-1550-17-10ps-x | 1550 | 17 | 10 |
| SAM-1550-20-10ps-x | 1550 | 20 | 10 |
| SAM-1550-20-12ps-x | 1550 | 20 | 12 |
| SAM-1550-22-5ps-x | 1550 | 22 | 5 |
| SAM-1550-22-12ps-x | 1550 | 22 | 12 |
| SAM-1550-25-18ps-x | 1550 | 25 | 18 |
| SAM-1550-28-12ps-x | 1550 | 28 | 12 |
| SAM-1550-30-5ps-x | 1550 | 30 | 5 |
| SAM-1550-32-18ps-x | 1550 | 32 | 18 |
| SAM-1550-40-10ps-x | 1550 | 40 | 10 |
| SAM-1550-42-12ps-x | 1550 | 42 | 12 |
| SAM-1550-50-10ps-x | 1550 | 50 | 10 |
| SAM-1645-2-2ps-x | 1645 | 2 | 2 |
| SAM-1645-4-2ps-x | 1645 | 4 | 2 |
| SAM-1645-5-2ps-x | 1645 | 5 | 2 |
| SAM-1645-8-2ps-x | 1645 | 8 | 2 |
| SAM-1645-32-2ps-x | 1645 | 32 | 2 |
| SAM-1645-50-2ps-x | 1645 | 50 | 2 |
| SAM-1920-2-30ps-x | 1920 | 2 | 30 |
| SAM-1920-4-40ps-x | 1920 | 4 | 40 |
| SAM-1920-7-10ps-x | 1920 | 7 | 10 |
| SAM-1920-8-10ps-x | 1920 | 8 | 10 |
| SAM-1920-18-15ps-x | 1920 | 18 | 15 |
| SAM-1920-36-10ps-x | 1920 | 36 | 10 |
| SAM-1960-3-10ps-x | 1960 | 3 | 10 |
| SAM-1960-4-10ps-x | 1960 | 4 | 10 |
| SAM-1960-5-10ps-x | 1960 | 5 | 10 |
| SAM-1960-8-10ps-x | 1960 | 8 | 10 |
| SAM-1960-13-10ps-x | 1960 | 13 | 10 |
| SAM-1960-15-10ps-x | 1960 | 15 | 10 |
| SAM-1960-18-10ps-x | 1960 | 18 | 10 |
| SAM-1960-30-10ps-x | 1960 | 30 | 10 |
| SAM-1960-54-10ps-x | 1960 | 54 | 10 |
| SAM-2000-2-10ps-x broadband 1700 nm - 2100 nm |
2000 | 2 | 10 |
| SAM-2000-13-10ps-x | 2000 | 13 | 10 |
| SAM-2000-20-10ps-x | 2000 | 20 | 10 |
| SAM-2000-22-10ps-x | 2000 | 22 | 10 |
| SAM-2000-30-10ps-x | 2000 | 30 | 10 |
| SAM-2000-36-10ps-x | 2000 | 36 | 10 |
| SAM-2000-43-10ps-x | 2000 | 43 | 10 |
| SAM-2000-44-10ps-x | 2000 | 44 | 10 |
| SAM-2000-50-10ps-x | 2000 | 50 | 10 |
| SAM-2400-1-10ps-x | 2400 | 1 | 10 |
| SAM-2400-1.5-10ps-x | 2400 | 1.5 | 10 |
| SAM-2800-14-10ps-x | 2800 | 14 | 10 |
| SAM-2800-20-10ps-x | 2800 | 20 | 10 |
| SAM-2800-34-10ps-x | 2800 | 34 | 10 |
| SAM-2900-9-10ps-x | 2900 | 9 | 10 |
| SAM-3000-33-10ps-x | 3000 | 33 | 10 |
この製品に関するお問合せフォーム
フォームが表示されるまでしばらくお待ちください。
しばらくお待ちいただいてもフォームが表示されない場合、恐れ入りますが こちら までお問合せください。
