ハイパースペクトルイメージング用
AOTFビデオアダプター
AOTFビデオアダプターは、AOTF（音響光学チューナブルフィルター）により、物体の分光情報（スペクトラルイメージ）が得られるシステムです。 可動部のない高速の波長スイッチングが AOTF によるイメージングの特長です。

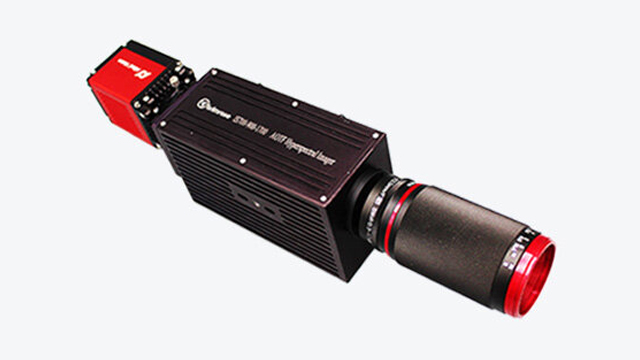

VA310
V310 シリーズは、ユーザーが用意するカメラに適合するよう設計されます。 可視光域では 3つのモデル（400～650nm、550～1000nm、400～1000nm）、SWIR 域でも1モデル（900～1700nm）あります。
システムの構成は、AOTFビデオアダプター、対物レンズ、AOTF コントローラー＆ソフトウェアです。 カメラと PC は含まれません。
特長
- 動作波長 ： 400～1700 nm（異なるモデルで）
- 高速スイッチング ： 16,000 λ/秒
- リアルタイムイメージング
- 可動部なし
- 高い波長分解能
応用
- 実験 ・ 研究用途
- 環境科学
- 廃棄物の分類
- リモートセンシング
- 生物 ・ 医療研究
- がん検出
- オンラインの品質 ・ プロセスモニタリング
仕様
| モデル | VA310-.40-0.65 | VA310-.55-1.0 | VA310-.40-1.0 | VA310-.9-1.7 |
|---|---|---|---|---|
| 波長域 | 400～650 nm | 550～1000 nm | 400～1000 nm | 900～1700 nm |
| 波長分解能 | 2～6 nm | 2～6 nm | 5～20 nm | 5～20 nm |
| 空間分解能 | Up to 2560 x 1920 pixels (Camera Dependent) |
Up to 2560 x 1920 pixels (Camera Dependent) |
Up to 1280 x 960 pixels (Camera Dependent) |
Up to 1280 x 960 pixels (Camera Dependent) |
| 対応センサエリア ※1 | 9 x 6.7 mm (2/3) " | 9 x 6.7 mm (2/3) " | 16 x 12.8 mm | 12.8 x 9.6 mm |
| カメラシステムでの視野 （水平） |
5.7-13° with Zoom Lens f28-80 mm |
5.7-13° with Zoom Lens f28-80 mm |
16° with Brimrose C-Mount SWIR Lens f22.5 mm |
16° with Brimrose C-Mount SWIR Lens f22.5 mm |
| （以下、4モデル共通） | VA310-.40-0.65｜VA310-.55-1.0｜VA310-.40-1.0｜VA310-.9-1.7 |
|---|---|
| デバイスタイプ | AOTF（イメージング品質） |
| 作動距離 | 上記対物レンズに依存 |
| カメラマウント ※2 | C マウント |
| レンズマウント | C-Mount and F、PK Mount Adapter or OEM Integration |
| ドライブ出力 | ～2 W |
| RF コネクタータイプ | SMA |
| 重量 | < 1.0 kg |
| ビデオアダプタ部の寸法 | W x H x D ： 60 x 70 x 178 mm |
-
※1ご希望のセンサーサイズにあわせて設計可。
-
※2他のカメラマウントも対応可。
動画一覧
-
AOTF イメージャの概要
-
SWIR イメージャ 雲の分析
-
AOTF 可視顕微鏡用イメージャ
-
SWIR イメージャ 蒸気の分光観察
-
SWIR イメージャ 液体サンプルの観察
