CODIXX

ガラス偏光子 colorPol® polarizers

CODIXX社（ドイツ）は、独自のcolorPol®テクノロジーを所有する世界初のパターンポラライザーメーカーです。
colorPol® polarizersは、高耐久のソーダ石灰ガラスに銀ナノ粒子を内包したガラス偏光子です。
すべてのcolorPol® polarizersは、従来の樹脂フィルムポラライザ並の薄さ（0.2 ～ 0.5mm）を持ちながらも、ガラス製に由来する以下の優れた特長を持ちます。

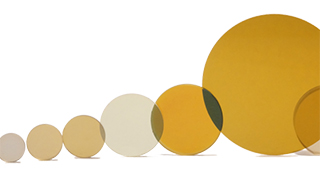

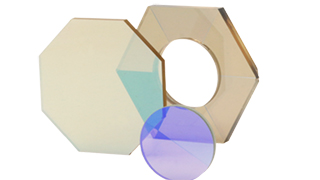

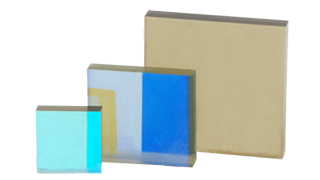

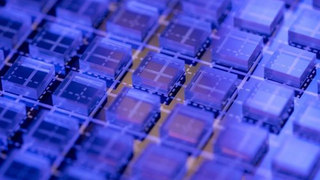

製品ラインアップ

共通仕様

光学パラメーター

　 ラミネートなし ラミネートあり 1)
透過波面歪み（TWD）
※633nmで⌀10mmの検査領域を検査 		< 3 λ < λ / 4
ビーム偏向 < 20 arc min. < 1 arc min.
エッジに対する偏光軸の精度2) < 0.5° < 0.5°
受容角度3) 4) ± 20° ± 20°
屈折率 @633 nm（RI）5) 1.525 ± 0.005 1.525 ± 0.005

外観パラメーター

　 ラミネートなし ラミネートあり 1)
通常表面品質 6) MIL-O-13830A： S/D 40/20 に準ずる MIL-O-13830A： S/D 40/20 に準ずる

機械パラメーター

　 ラミネートなし ラミネートあり1)
クリアアパーチャ (CA)7) 80% for parts < 2 x 2 mm2
90% for parts < 20 x 20 mm2
95% for parts ≥ 20 x 20 mm2 		80% for parts < 2 x 2 mm2
90% for parts < 20 x 20 mm2
95% for parts ≥ 20 x 20 mm2
エッジチップ8) 0.05 mm to 0.2 mm（サイズに依存する）
< 0.05 mm（リクエストに応じて） 		0.05 mm to 0.2 mm（サイズに依存する）
< 0.05 mm（リクエストに応じて）
比　重 2.5 ± 0.1 g/cm3 2.5 ± 0.1 g/cm3
弾性係数 E 70 ± 5 kN/mm2 —

物理パラメーター

　 ラミネートなし ラミネートあり1)
熱膨張係数 (CTE) 8.1 ± 0.3 x 10-6 K-1（0～100°C） —
比　熱 1.0 ± 0.1 J/gK —
熱伝導率 0.94 ± 0.05 W/mK —

使用制限

　 ラミネートなし ラミネートあり1)
レーザーダメージ
閾値 (LDT) a：CW 		10 W/cm2 連続ブロック
25 W/cm2 連続パス 		1 W/cm2 連続ブロック
5 W/cm2 連続パス
レーザーダメージ
閾値 (LDT) b：パルス 		12 MW/cm2 パルスピークパワー
（ 1 µJ/cm2のパルスパワー密度に相当） 		1 MW/cm2 パルスピークパワー
（100 nJ/cm2のパルスパワー密度に相当）
使用温度範囲 最大 +400°C UV＆マウント付：-20°C to +80°C
それ以外：-20°C bis +120°C

耐久性

　 ラミネートなし ラミネートあり1)
熱サイクル -40°C to +80°C 200サイクル
(DIN EN 60068-2-14 method Na) 		—
湿　度 85°C、85% 相対湿度、1,000 h
Telcordia GR-1221-COREに準拠 		—
紫外線安定性 20 mW/cm2 60 h 照射で劣化なし —
耐薬品性 colorPol® ポラライザは、ほとんどの有機溶剤や
洗浄溶剤、酸や塩基 9)、蒸留水に対して無反応です。 		—

1） ラミネート加工、研削加工、研磨加工
2） ご要望に応じて、より小さな公差も可能です。
3） この角度を超えると、コントラストや透過率が低下することがあります。
4） ARコーティングにより、この角度が制限される場合があります。
5） 他の波長に対するRI はリクエストに応じます。
6） 他の品質グレードはリクエストに応じて利用可能です。
7） ARコーティングされた部品は、円周方向に最大1mm幅の コーティングエッジを持つことができます。
8） リクエストに応じて、他の仕様も可能です。
9） ARコートにより抵抗値が制限される場合があります。
