colorPol® IR polarizers (780-5,000nm)
colorPol® IR polarizersは、CODIXX社が開発した、革新的な赤外線スペクトル用のガラス偏光子です。広い受容角度を持っているため、入射放射の角度が変わっても、パフォーマンスに影響が出ることはありません。
高コントラストと高透過率を持ち、非常に柔軟性があり、耐久性に優れています。
これらの特徴により、高品質のイメージング、測定、セキュリティシステム、医療技術などの分野で広く利用されています。
一般的なポリマーフィルムやガラスフィルムと比べ、非常に薄く、軽量で取り扱いも簡単です。また、紫外線とほとんどの化学物質に耐性があるため、製品の品質と機能を長期間にわたって維持することができます。
ラミネートされていない場合、温度範囲は-50℃から+400℃になります。
ラミネートされた場合、温度範囲は-20℃から+120℃になります。
また、高い透過率と高コントラスト比を誇る、業界最高水準の高透過率モデルもご用意しています。波長範囲は1,280〜1,500nm、1,450〜1,530nm、1,480〜1,650nm、1,600〜2,500nmをカバー。それぞれの波長範囲内で最大96%の透過率を実現し、より明るく鮮明な画像を提供可能ています。
製品は標準的な厚さの0.2mm (T2 HT)、0.27mm (HT)、0.5mm (T5 HT) の３種類の厚さががあり、お客様のニーズに合わせて選択することができます。
このモデルを採用することで、10,000：1以上の高コントラスト比と高透過率が得られ、詳細が鮮明に表示されます。その結果、分析の精度が上がり、画像や光学システムの質を向上させることができます。
製品一覧
標準透過率モデル
| colorPol® product |
Graph | Wavelength range [nm] |
Trans- mittance [%] |
Contrast k1:k2 |
Thickness unlaminated [µm] |
Thickness laminated [mm] |
Max. dimensions [mm2] |
|
|---|---|---|---|---|---|---|---|---|
| VIS 700 BC3 |
|
550-900 | >77-86 | >1,000:1 | 220 ±50 | 2.0 ±0.2 | ≤100x50 | |
| VIS 700 BC3 CW03 (AR coated) |
|
550-900 | >84-93 | >1,000:1 | 220 ±50 | 2.0 ±0.2 | ≤100x50 | |

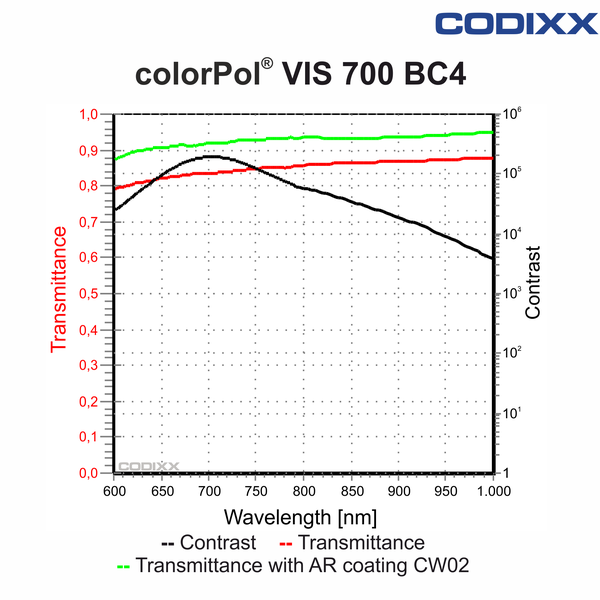

| VIS 700 BC4 |
|
600-850 600-1,000 |
>78-87 >78-88 |
>10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |
| VIS 700 BC4 CW02 (AR coated) |
|
600-850 600-1,000 |
>84-93 >84-95 |
>10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |

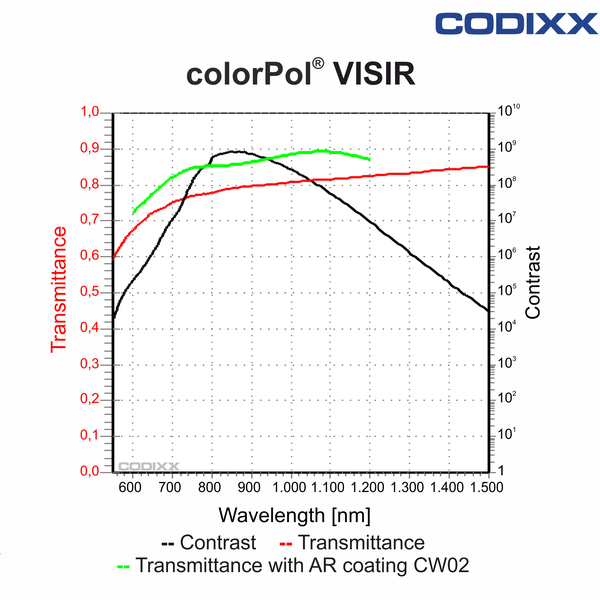

| VISIR |
|
600-1,200 550-1,500 |
>67-84 >57-85 |
>10,000:1 >1,000:1 |
260 ±50 | 2.0 ±0.2 | ≤100x60 | |
| VISIR CW02 (AR coated) |
|
600-1,200 | >71-88 | >100,000:1 | 260 ±50 | 2.0 ±0.2 | ≤100x60 | |

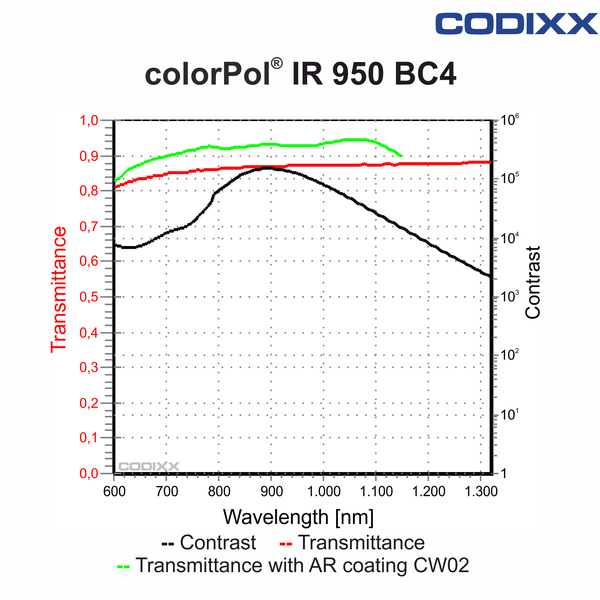

| IR 950 BC4 |
|
800-1,100 600-1,320 |
>85-87 >80-88 |
>10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |
| IR 950 BC4 CW02 (AR coated) |
|
800-1,100 600-1,150 |
>90-94 >82-94 |
>10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |

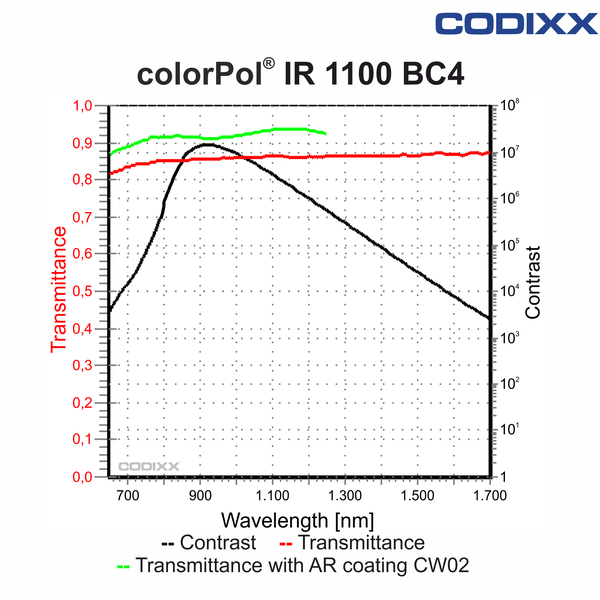

| IR 1100 BC4 |
|
900-1,200 750-1,400 650-1,700 |
>85-87 >83-87 >80-88 |
>100,000:1 >10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |
| IR 1100 BC4 CW02 (AR coated) |
|
900-1,200 750-1,250 650-1,250 |
>91-94 >89-94 >86-94 |
>100,000:1 >10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |

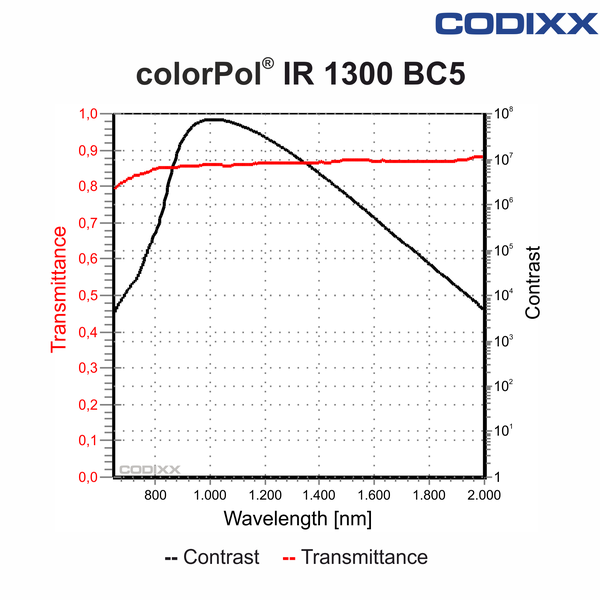

| IR 1300 BC5 |
|
850-1,600 750-1,800 650-2,000 |
>82-86 >80-87 >76-87 |
>100,000:1 >10,000:1 >1,000:1 |
220 ±50 | 2.0 ±0.2 | ≤100x50 | |

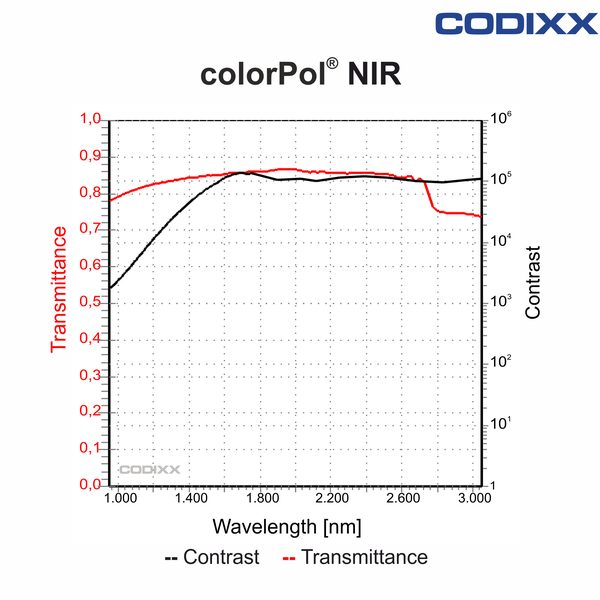

| NIR |
|
1,000-2,700 2,700-3,000 |
>77 >70 |
- | 250 ±65 | 2.0 ±0.2 at other wavelength ranges※ |
≤100x60 | |
| NIR |
|
1,200-3,000 1,000-3,000 |
- | >10,000:1 >1,000:1 |
250 ±65 | 2.0 ±0.2 at other wavelength ranges※ |
≤100x60 | |

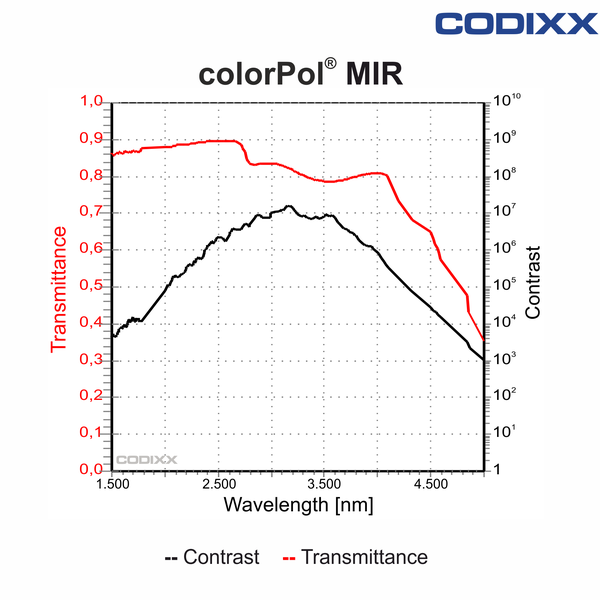

| MIR |
|
2,000-4,500 1,500-5,000 |
>65-90 >35-90 |
>10,000:1 >1,000:1 |
200 ±50 | - | ≤100x50 |
-
※Wavelength range up to 2,650 nm and with modified transmittance
The contrast ratio is defined to be k1:k2, where k1 is the transmittance of a polarized beam passing
the filter and k2 is the transmittance of a polarized beam blocked by the filter.
高透過率モデル
| colorPol® product |
Graph | Wavelength range [nm] |
Trans- mittance [%] |
Contrast k1:k2 |
Thickness unlaminated [µm] |
Thickness laminated [mm] |
Max. dimensions [mm2] |
|
|---|---|---|---|---|---|---|---|---|

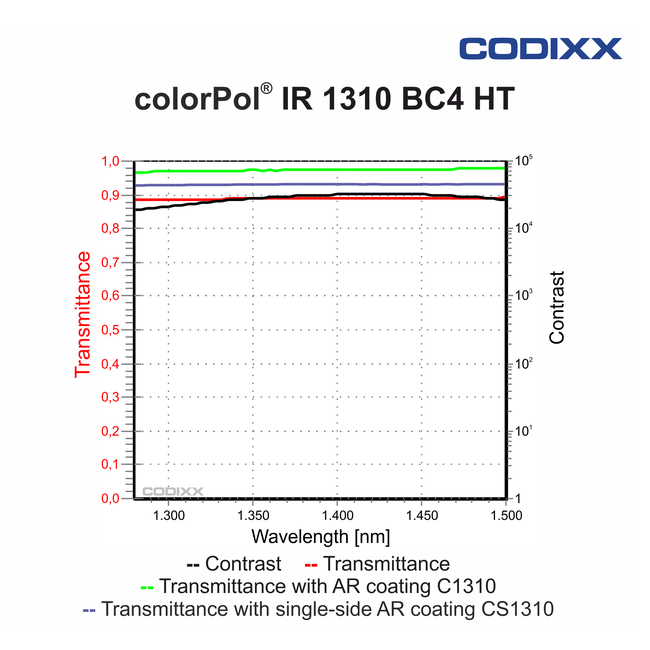

| IR 1310 BC4 |
|
1,280 - 1,500 | >88 | <0.555 | >10,000:1 | 200 ± 50 µm (T2 HT) 270 ± 50 µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50a ≤100x60 ≤100x27 |
|
| IR 1310 BC4 CS1310 (single site AR coated) |
|
1,280 - 1,500 | >92 | <0.362 | >10,000:1 | 200 ± 50 µm (T2 HT) 270 ± 50 µm (HT)2 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|
| IR 1310 BC4 C1310 (AR coated) |
|
1,280 - 1,500 | >96 | <0.177 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|

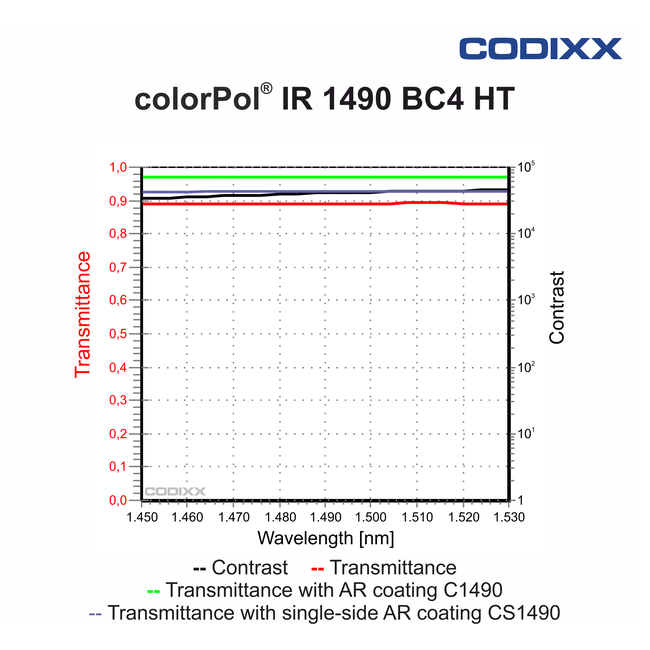

| IR 1490 BC4 |
|
1,450 - 1,530 | >88 | <0.555 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|
| IR 1490 BC4 CS1490 (single site AR coated) |
|
1,450 - 1,530 | >92 | <0.362 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|
| IR 1490 BC4 C1490 (AR coated) |
|
1,450 - 1,530 | >96 | <0.177 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|

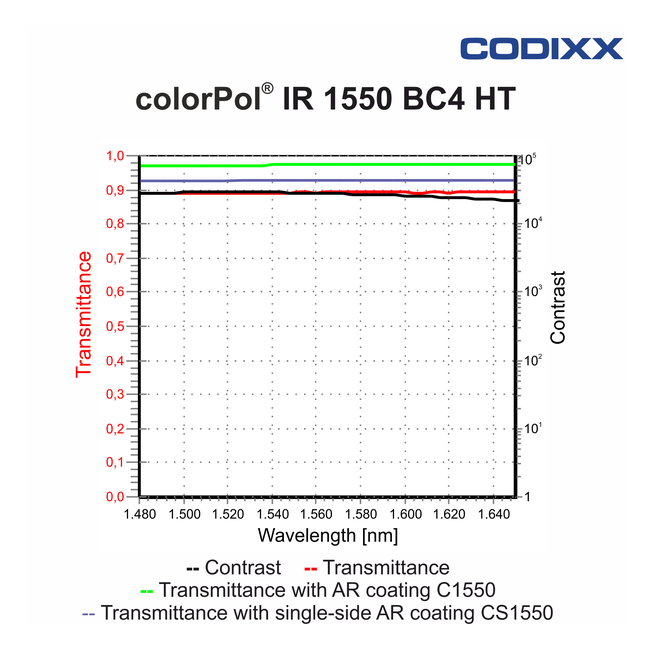

| IR 1550 BC4 |
|
1,480 - 1,650 | >88 | <0.555 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|
| IR 1550 BC4 CS 1550 (single site AR coated) |
|
1,480 - 1,650 | >92 | <0.362 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|
| IR 1550 BC4 C1550 (AR coated) |
|
1,480 - 1,650 | >96 | <0.177 | >10,000:1 | 200 ± 50µm (T2 HT) 270 ± 50µm (HT) 500 ± 50 µm (T5 HT) |
≤100x50 ≤100x60 ≤100x27 |
|

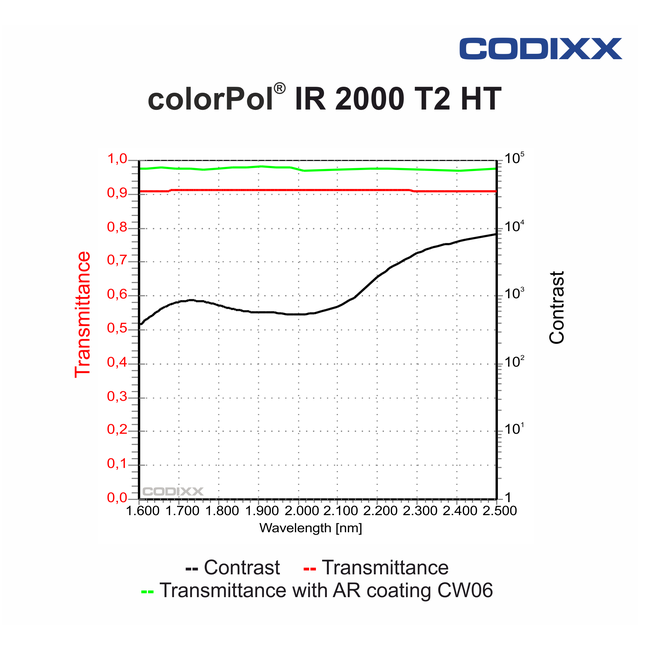

| IR 2000 BC2 HT |
|
1,600-2,500 | >90 | <0.457 | >100:1 | 220+/-50 (HT) | ≤100x50 | |
| IR 2000 BC2 HT CW06 (AR coated) |
|
1,600-2,500 | >96 | <0.177 | >100:1 | 220+/-50 (HT) | ≤100x50 |
-
※Laminated thicknesses can be found in the specification and on request.
The contrast ratio is defined to be k1:k2, where k1 is the transmittance of a polarized beam passing
the filter and k2 is the transmittance of a polarized beam blocked by the filter.
