レーザーダイオードドライバ
eDrive™シリーズ

eDrive™は、ハイパワーLDモジュールを最適に駆動するために設計されたLDドライバーです。
このシリーズは、LD駆動電流、Qスイッチ、システムインターロックなど、DPSSレーザーに必要なすべてのパラメーターを制御できます。
さらに、CW（連続波）およびQCW（クワジ連続波）駆動のシステム構成も可能です。

ご相談・お問合せ

ラインアップ
仕様
技術資料

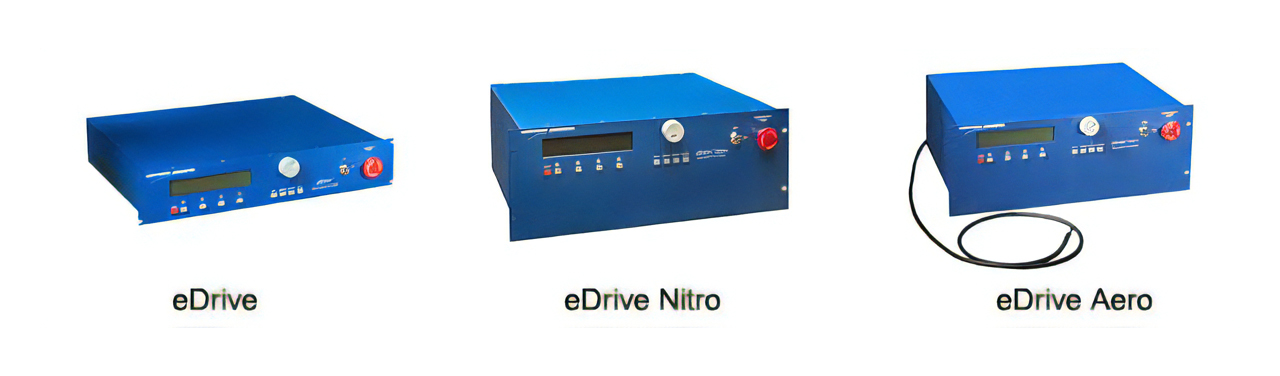

ラインアップ

eDrive™	eDrive™は、ハイパワー LD モジュールを最適に駆動するよう設計された LD ドライバで、LD 駆動電流、 Q スイッチ、システムインターロックといった、DPSS レーザに必要とされる全てのパラメータを制御できます。また、CW、QCW 駆動のシステム構成が可能です。
eDrive™Nitro	ラックマウントタイプの LD 電源 / TEC 電源 / Q-SW ドライバのすべてが搭載されたコントローラーです。
eDrive™Aero	ファイバーカップリングされた LD が内蔵された光源システム（32W / 600µm ファイバー）です。

仕様

eDrive™

Amplitude:

	Air Cooled CW	Air Cooled QCW	Air Cooled QCW-HC	Water Cooled CW	Water Cooled QCW	Water Cooled QCW-HC
Output Current	50A	100A@17%DC	300A@4% DC	70 A	100A@21%DC	300A@7%DC
Display Resolution	100 mA	100 mA	100 mA	100 mA	100 mA	100 mA
Accuracy	± 2%	± 2%	± 2%	± 2%	± 2%	± 2%
Noise	< 50 mA p-p	< 50 mA p-p	< 50 mA p-p	< 50 mA p-p	< 50 mA p-p	< 50 mA p-p

Pulse Rate

	Air Cooled CW	Air Cooled QCW	Air Cooled QCW-HC	Water Cooled CW	Water Cooled QCW	Water Cooled QCW-HC
Range	-	0 - 50 kHz	0 - 50 kHz	-	0 - 50 kHz	0 - 50 kHz

Display Resolution

	Air Cooled CW	Air Cooled QCW	Air Cooled QCW-HC	Water Cooled CW	Water Cooled QCW	Water Cooled QCW-HC
(1 Hz)	-	0 - 100 Hz	0 - 100 Hz	-	0 - 100 Hz	0 - 100 Hz
(10 Hz)	-	100 - 1 kHz	100 - 1 kHz	-	100 - 1 kHz	100 - 1 kHz
(100 Hz)	-	1 - 50 kHz	1 - 50 kHz	-	1 - 50 kHz	1 - 50 kHz
Accuracy	-	± 2%	± 2%	-	± 2%	± 2%

Pulse Width

	Air Cooled CW	Air Cooled QCW	Air Cooled QCW-HC	Water Cooled CW	Water Cooled QCW	Water Cooled QCW-HC
Range	-	10 µs 100 ms	10 µs 100 ms	-	10 µs 100 ms	10 µs 100 ms
Display Resolution	-	100 ns	100 ns	-	100 ns	100 ns
Transition Time	-	5 µs typical(100A) 40 µs typical(300A)	5 µs typical(100A) 40 µs typical(300A)	-	5 µs typical(100A) 40 µs typical(300A)	5 µs typical(100A) 40 µs typical(300A)

Trigger In

	Air Cooled CW	Air Cooled QCW	Air Cooled QCW-HC	Water Cooled CW	Water Cooled QCW	Water Cooled QCW-HC
Type	-	Positive edge triggered	Positive edge triggered	-	Positive edge triggered	Positive edge triggered
Signal Input	-	TTL or 5 V CMOS	TTL or 5 V CMOS	-	TTL or 5 V CMOS	TTL or 5 V CMOS
Minimum Width	-	50 µs	50 µs	-	50 µs	50 µs
Input Impedance	-	50 Ω	50 Ω	-	50 Ω	50 Ω

Compliance

	Air Cooled CW	Air Cooled QCW	Air Cooled QCW-HC	Water Cooled CW	Water Cooled QCW	Water Cooled QCW-HC
Compliance V	0 - 350 V	0 - 350 V	0 - 350 V	0 - 350 V	0 - 350 V	0 - 350 V
Display Resolutuion	0.1V	0.1V	0.1V	0.1V	0.1V	0.1V
Accuracy	± 2%	± 2%	± 2%	± 2%	± 2%	± 2%
