1/2インチ CMOS
高解像度ビームプロファイラー

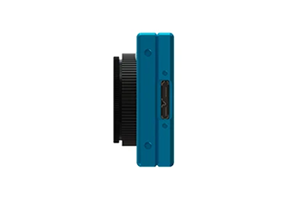

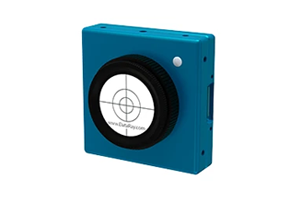

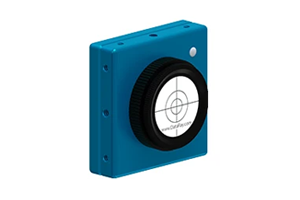

BladeCam2-XHR
BladeCamシリーズに待望の USB3.0 対応モデルが登場！
ポートパワー型USB3.0：フレキシブルスクリューロック式 3m ケーブル；電源ブリック（DC/DCコンバータケース）なし
対応 OS は、Windows 7、8 はもちろん、最新OS Window10 も含まれています。
※OS は64bit モデルのみ対応しています。32bit は対応していません。
BladeCam-XHR2は 355～1150nm 測定可能なCMOSタイプのプロファイラーです。
測定可能な最小ビーム径は 32µm です。
オプションで UV 対応（190～1150nm）が可能です。
本製品を使用するには 64-bit Windows 7 / 8 / 8.1 / 10 の OS を搭載した PC が必要です。
特長
- 解像度 3.1MPixel（2048x1536pixels）、6.5×4.9mm のアクティブエリア、ピクセルサイズ 3.2µm pixels
- エレクトリックオートシャッタ、40µs～1000ms
- 1,000：1 SNR（30/60 dB Optical/Electrical）
- USB3.0接続、バスパワー駆動、スクリューロッキング 3m ケーブル
- M² の測定オプションあり（ビーム伝播、広がり角、フォーカスの解析に）
アプリケーション
- CW レーザーのプロファイル測定
- レーザーおよびレーザーシステムの点検、修理
- 光学機器の組み立てと、装置のアライメント
- ビーム位置の軌跡とログの記録
- M² の測定（要 M2DU ステージ）
仕様
| Wavelength | BladeCam2-XHR: 355 to 1150 nm BladeCam2-XHR-ND4: 355 to 1150 nm BladeCam2-XHR-UV: 190 to 1150 nm |
|---|---|
| Included Filters | BladeCam2-XHR: C-mount ND-1, ND-2, ND-4 BladeCam2-XHR-ND4: C-mount ND-4 BladeCam2-XHR-UV: C-mount ND-1, ND-2, ND-4 & 1" absorptive ND-1, ND-2, ND-4 w/ C-mount adapter |
| Pixel Count‚ H x V | 3.1 Mpixel, 2048 x 1536 |
| Image Area | 6.5 x 4.9 mm |
| Pixel Dimension | 3.2 x 3.2 µm |
| Min. Beam（10 pixels) | ～32 µm |
| Shutter Type | Rolling |
| Max. Full Frame Rate | ≥6 Hz |
| Max. 'Every Pulse' PRR | N/A |
| Single Pulse Capture PRR | N/A |
| Signal to RMS Noise | 1,000:1 |
| (Opt./Elec.* dB) | (30/60* dB) |
| Dynamic Range | 44 dB |
| ADC | 10-bit (1,024 levels) |
| Measurable Sources | CW beams Software configurable Auto-trigger |
| Measured Beam Powers | See Saturation Power Graph in datasheet |
| Manual Beam Attenuation | Provided filters, other attenuation accessories available |
| Displayed Profiles | Line‚ 2D & 3D plots. Normalized or un-normalized. Linear or Logarithmic‚ Zoom x10 2D‚ 3D in 10‚ 32 or max. colors or grayscale Contoured display at 10 and 32 colors |
| Measured & Displayed Profile Parameters Profile Parameters |
Raw and smoothed profiles Triangular running average filter up to 10% FWHM |
| Beam Diameter | Diameter at two user set Clip levels Gaussian & ISO 11146 Second Moment beam diameters Equivalent diameter above a user defined Clip level Equivalent Slit and Knife Edge diameters |
| Beam Fits | Gaussian & Top Hat profile fit & % fit Equivalent Slit profile |
| Beam Ellipticity | Major‚ Minor & Mean diameters. Auto-orientation of axes. |
| Centroid Position | Relative and absolute Intensity Weighted Centroid and Geometric Center Beam Wander Display and Statistics |
| Measurement Accuracy (not limited to pixel size) |
0.1 µm processing resolution for interpolated diameters. Absolute accuracy is beam profile dependent - ～1 µm accuracy is frequently achievable. Centroid accuracy is also beam dependent (as good as ±1 µ since it is arithmetically determined from all pixels above the centroid clip level). |
| Processing Options | Image & profile Averaging‚ 1‚ 5‚ 10‚ 20‚ Continuous. Background Capture and Subtraction. User set rectangular Capture Block for capture User set or Auto ellipse Inclusion region with beam tracking for processing *.ojf files save all WinCamD custom settings for particular test configurations |
| Update Rates | ≥6 Hz maximum for full frame, full screen. Higher for small Capture Blocks |
| Pass/Fail display | On-screen selectable Pass/Fail colors. Ideal for QA & Production. |
| Log Data and Statistics | Min.‚ Max.‚ Mean‚ Standard Deviation‚ to 4096 samples |
| Relative Power Measurement |
Rolling histogram based on user's initial input. Units of mW‚ µJ‚ dBm‚ % or user choice (relative to a reference measurement input) |
| Fluence | Fluence‚ within user defined area |
| Certification | RoHS‚ WEEE‚ CE |
| Multiple Cameras | Up to 4 cameras, parallel capture. 1 to 8 cameras, serial capture. |
| Head Dimensions‚ Width x Height x Depth |
46 x 46 x 16.5 mm (1.8 x 1.8 x 0.65") with 5 mm ND filter holder |
| Optical depth from housing/ filter to sensor (no window) ±0.2 mm |
4.0/ 8.5 mm (verify before purchasing) |
| Mounting | 1/4"-20 holes aligned with sensor center. 4-40 holes on camera rear. |
| Weight‚ Camera Head | 85 g (3 oz) |
| Minimum PC Requirements | Windows 7 / 8 / 8.1 / 10 64-bit, 4 GB RAM, USB 2.0 / 3.0 port |
-
※製品仕様は改良等により、予告なしに変更となる場合あります。

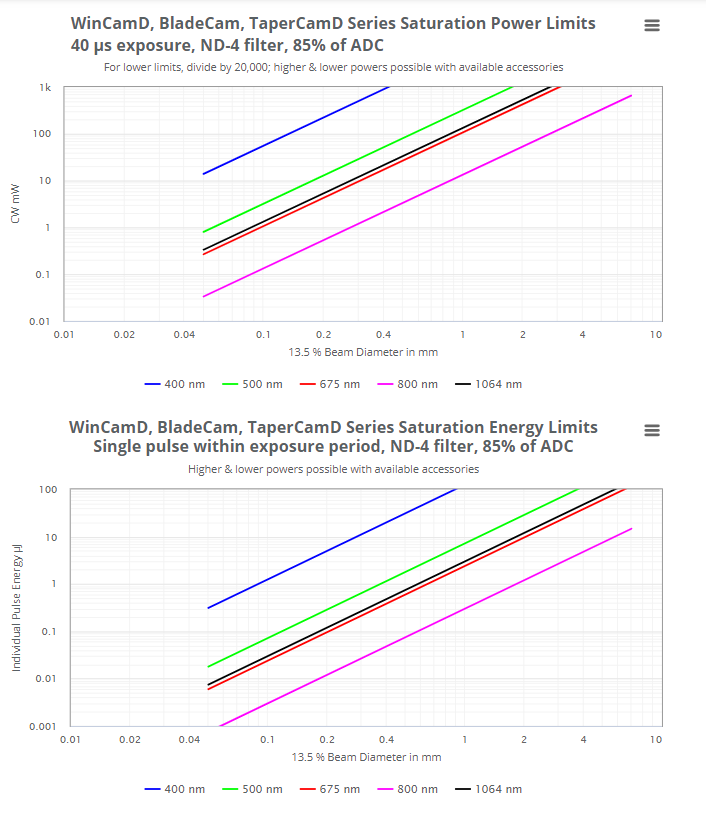

波長における許容パワーとビーム径
