高解像 3~20 THz マルチスペクトラル イメージング!

型番:S-WCD-THz

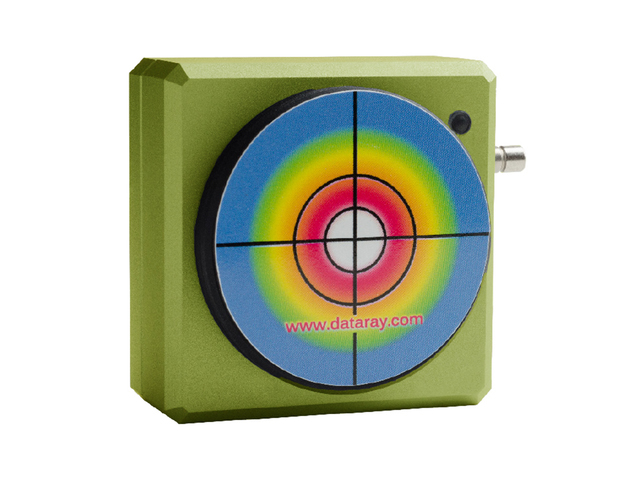

WinCamD™-THz は、マルチスペクトル THz レーザビームプロファイリングに理想的なビームプロファイラです。
1 インチ CMOS センサを採用し、広いアクティブエリア、高い空間分解能、グローバルシャッタ、高速フレームレートを実現しています。
また、ボロメータ式や焦電式のカメラとは異なり、このカメラはバックグラウンドの熱ノイズの影響を受けません。

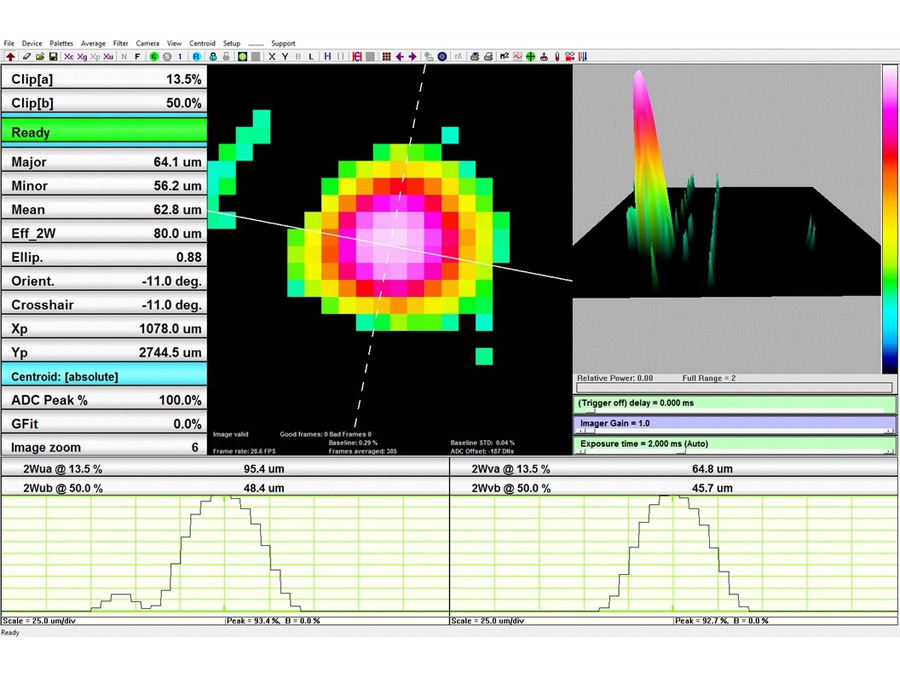

ソフトウェアの設定を切り替えることで、マルチスペクトルのアライメントモードとTHz ビームの非線形応答を補正するモードを迅速に切り替えることができます。

シャッタトリガ オプションにより、シングルショットまたはマルチショットのパルスキャプチャが容易になります。

スリムでコンパクトなパッケージは、狭い光学系にも簡単に挿入できます。

特長

  • 3 – 20 THz (15 to 100 µm) plus 350- 1150 nm
  • 2048 x 2048 pixels, 11.3 x 11.3 mm active area
  • 5.5 µm pixels
  • 12 fps @ 2048x2048 to 60 fps @ 512x512
  • Port-powered, USB 3.0; flexible 3 m cable
  • HyperCal™ – Dynamic noise and baseline correction software (Pat. Pending)
  • Real-time non-linearity correction
  • Global electronic shutter, 85 µs to 2 s
  • TTL, optical and auto-trigger options
  • 12-bit ADC
  • Parallel capture on multiple cameras
  • Field-replaceable image sensors
  • Relative power level display

アプリケーション

  • THz 光源のプロファイリング、アライメント
  • 非線形分光光学
  • メディカル & セキュリティ検査 / 不透明物体の品質検査
  • THz レーザ、またはTHz レーザベースのシステムのフィールドサービス

仕様

size‚ H x V, count 5.5 x 5.5 µm pixels, 2048 x 2048, 4.2 MPixel
Sensor image area 11.3 x 11.3 mm
Shutter type Global
Frame rate ≥60 Hz @ 512 x 512; ≥30 Hz @ 1024 x 1024; ≥ 12 Hz @ 2048 x 2048
Max "every pulse" PRR ≥12.5 Hz
Single pulse capture max PRR USB 3.0: 12.6 kHz; USB 2.0: 6.3 kHz
Signal to RMS noise >500:1
Electronic shutter 25,000:1, 85 µs to 2s on USB 3.0; 12,500:1, 158 µs to 2s on USB 2.0
ADC 12 bit
Interface USB 3.0 Port-powered
  • 製品仕様は改良等により、予告なしに変更となる場合あります。
