光コネクター端面検査装置
MAX-FIP
ファイバー / コネクター端面の検査

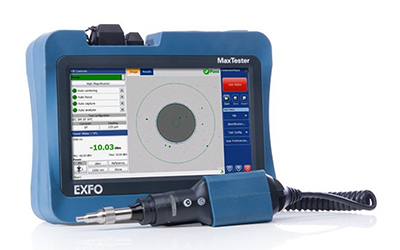

光コネクター端面検査装置 FIP-400B シリーズを専用タブレットと合わせてご提供します。
コネクター検査に特化したディスプレイ、データ解析、データ保存、プローブの機能をセットにした専用機です。
特長
- 明るい７インチタッチスクリーン
-
大きさ 200 mm x 155 mm x 50 mm、重さ 1 kg
（FIP-400B シリーズを除く） - USB で FIP-430B、FIP-420B、FIP410B と接続
- 光パワーメーター内蔵（オプション）
- 可視光ファイバーチェッカ内蔵（オプション）
仕様
| 大きさ（H x W x D） | 200 mm x 155 mm x 50 mm |
|---|---|
| 重さ（バッテリ含む） | 1 kg |
| 動作温度 | -10 ℃ ～ 50 ℃ |
| 保存温度 | -40 ℃ ～ 70 ℃ *1 |
| 相対湿度 | 0 % ～ 95 % 結露なし |
-
*1-20 ℃ ～ 60 ℃ バッテリ付き
MAX-FIP はこちらの FIP-400B シリーズと合わせてご使用ください。
-
※光コネクター端面検査装置 ワイヤレス はご使用いただけません。
内蔵パワーメーター（GeX）（オプション）*1
| 校正波長 | 850, 1300, 1310, 1490, 1550, 1625, 1650 nm |
|---|---|
| パワー範囲 *2 | -50 ～ 27 (dBm) ±5 % ±10 nW |
| 表示分解能 | 0.01 dB (-40 ～ 最大 dBm) 0.1 dB (-50 ～ -40 dBm) |
| 自動ヌルレンジ *2, *4 | Max power to .34 dBm |
| トーン検出 | 270 / 330 / 1000 / 2000 (Hz) |
可視光ファイバーチェッカ（VFL）（オプション）
| LD | 650 nm ± 10 nm |
|---|---|
| CW / 変調 | 1 Hz |
| 出力（typ.）62.5 / 125 µm | > -1.5 dBm (0.7 mW) |
| レーザー安全基準 | Class 2 |
-
*123 ±1 ℃、1550 nm、FC コネクター、バッテリ動作 20 分後
-
*2標準値
-
*3校正条件
-
*4±0.05 dB、10 ℃ ～ 30 ℃
