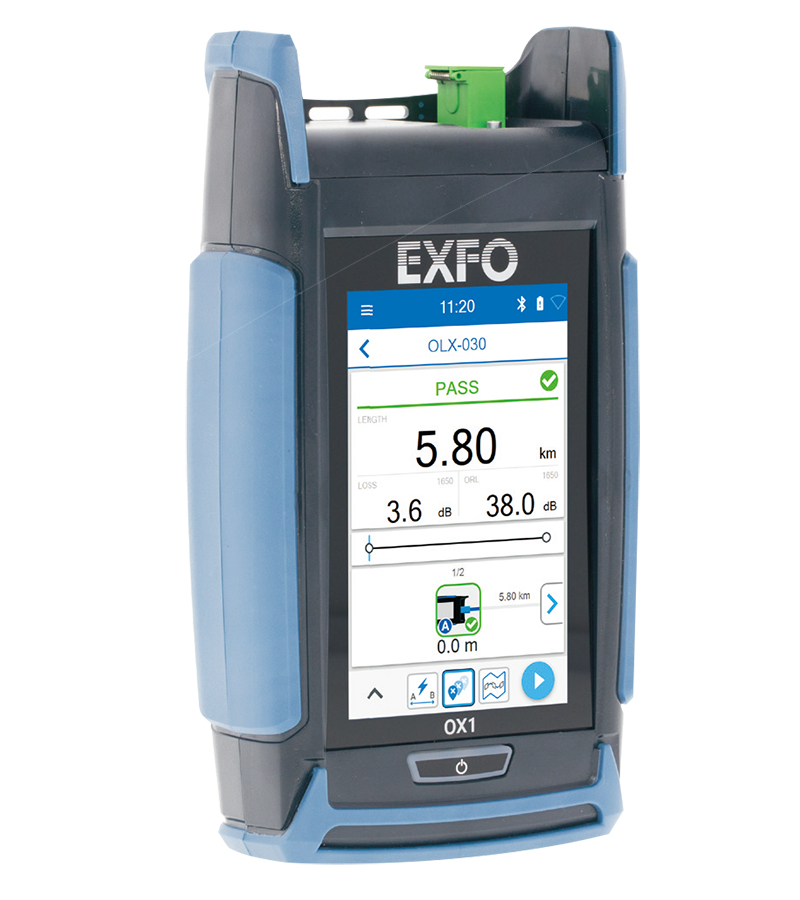

光ファイバー マルチメーター
OX1
光ファイバーネットワークの診断に片手サイズの測定器
OTDR の機能をコンパクトに収めた
特長
-
ファイバー長、損失、光リターンロス（ORL）を３秒以内に表示します。
（シングルエンドプロセスの場合） -
現場での検出と障害の一般的な原因の特定
（EXFO の特許出願中の Fault Explorer） - 波長の自動選択
アプリケーション
- 最大 15 dB（ポイントツーポイント）のシングルモードリンク
- FTTx サービスのアクティベーション (GPON, EPON, XGS-PON, 10GE EPON)
- 稼働中のテストを含む FTTx ラストマイルのインストールと修復
製品ラインアップ
| OX1-I-XX | Last Mile Installation Optical Xplorer 1310/1550 nm |
|---|---|
| OX1-M-XX | Last Mile Maintenance Optical Xplorer 1650nm (live) |
| OX1-PRO-I-XX | Last Mile Installation Optical Xplorer - PRO version 1310/1550nm |
| OX1-PRO-M-XX | Last Mile Maintenance Optical Xplorer - PRO version 1650nm (live) |
| OX1-PRO-IM-XX | Last Mile Maintenance and Installation Optical Xplorer - PRO version 1310 / 1550 / 1650nm (live) |
| OX1-PRO-M-PPM | Last Mile Maintenance and Installation Optical Xplorer - PRO version 1650nm (live), In line Dual Band Power Checker |
仕様
仕様*1
ファイバエクスプローラ
| 波長 | 1310 nm ± 30 nm 1550 nm ± 30 nm 1650 nm ± 10 nm：内蔵フィルタアイソレーション: 50 dB , 1265 nm ～ 1617 nm |
|---|---|
| 最大リンク損失 | 15 dB |
| リンク距離 | 最大 40 km |
| 測定時間 | Flash Advisor（距離、挿入損失、反射減衰量）：3 s Fault Explorer（距離、挿入損失、反射減衰量、故障探査）： 5 s 以下*2 Link Mapper（距離、挿入損失、反射減衰量、マッピング）： 10 s 以下*2 |
| 距離不確かさ | ±1.5 m*3 |
| 校正周期 | 10 years |
スプリッタとの接続確認（OX1-PRO）*4, *5
| スプリッタ種類 | 最大1：64 |
|---|---|
| 最大リンク長さ | 20 km |
| 最大ラストマイル長さ | 5 km |
| 最大ラストマイルファイバ損失 | 2.5 dB |
| 分岐後最小ファイバ長さ e | 1：2 25 m 1：4 35 m 1：8 150 m 1：16 250 m 1：32 500 m 1：64 1000 m |
パワーチェッカ
| OX1-I, OX1-M, OX1-PRO-I, OX1-PRO-M, OX1-PRO-MI |
OX1-PRO-M-PPM | |
|---|---|---|
| 波長 | 1310, 1490, 1550, 1625, 1650 nm | 1310, 1490, 1550, 1577, 1625, 1650, 1490 + 1550, 1490 + 1577 nm |
| パワー範囲*6 | -60 ～ 15 dBm | -60 ～ 23 dBm |
| 最大入力パワー | 17 dBm | 23 dBm |
| パワー不確かさ*7 | ±0.5 dB at -20 dBm | |
| トーン検出*8 | 270 Hz, 330 Hz, 1 kHz, 2 kHz |
光源
| 波長 | 1310 nm ± 30 nm 1550 nm ± 30 nm 1650 nm ± 10 nm |
|---|---|
| 出力*9, *10 | > -8 dBm |
| 出力安定性 | ±0.2 dB、30 分ウォーミングアップ後 ( [Max. - Min.] /2) |
| 変調 | CW, 270 Hz, 330 Hz, 1 kHz, 2 kHz |
-
*1全仕様は typical 値、 at 23 ℃ ±2 ℃ 特に指定しない限り
-
*2リンク内の障害の数、リンクの損失に依存します、測定時間は通常 5 s～40 s
-
*35 km リンクの場合、総挿入損失は 3 dB、反射率は -42 dB であり、屈折率に起因する不確実性は含まれません
-
*4OX1-PRO のみ
-
*5光出力診断により 5 つ星と評価された Optical Explorer コネクタの品質
-
*6範囲外の高低を表示します
-
*7ブロードバンドモードでは、Optical Explorer コネクタの品質が光出力診断で 5つ星と評価されています
-
*8EXFO 製光源を使用時
-
*9光パワーメータ / チェッカ（測定範囲 ≧15 dBm）を使用すること
-
*10デューティサイクル 1 % での平均電力、PRO-MI オプションでは -10 dBm 以上
| ディスプレイ | 4 インチ タッチスクリーン |
|---|---|
| 大きさ(H x W x D) | 171 mm x 93 mm x 48 mm |
| 重さ | 0.5 kg |
| バッテリ時間 | > 10 時間 |
| バッテリ充電 | < 5 時間、電源 OFF 時 USB Type C 充電ポートコネクタ AC アダプタ 入力 100～240 V；50/60 Hz；1.0 A max, 出力 5 V; 2 A |
| インターフェース | WiFi 802.11 b/g/n 2.4 GHz, up to WPA2 encryption Bluetooth 4.2 with BLE, Class 2 (compatible with 4.0 smartphones) |
| 保存容量 | 1000 回測定結果（本体内保存） |
| レポート |
|
| 保存温度範囲 | -10～45 ℃ |
| 動作温度範囲 | -40～70 ℃ |
| 相対湿度 | ≦ 93 % RH、結露なし |
| 落下高さ | 1 m |
| ディスプレイミラーリング | VNC クライアントから |
