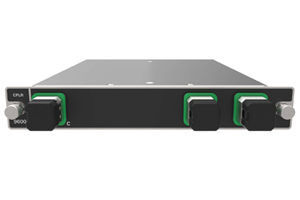

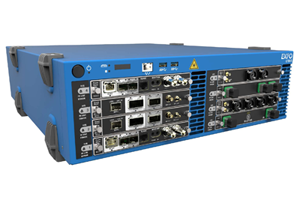

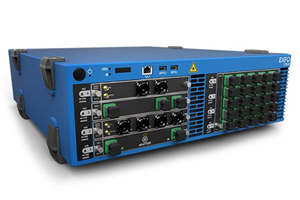

カプラー / スプリッター モジュール
FTBx-9600

特長

  • 1x2~1x8
  • 幅広い分岐比ラインアップ

仕様

SPECIFICATIONS *1

Coupler FTBx-9600-01-02-01S-XX  FTBx-9600-01-02-05S-XX  FTBx-9600-01-02-10S-XX  FTBx-9600-01-02-25S-XX
Coupling ratio  1/99  5/95  10/90  25/75
Fiber type (µm)  9/125  9/125  9/125  9/125
Wavelength (nm)  1550 1310/1550  1550 1550
Bandpass (nm)  1530/1565  1270/1350/1510/1590 1510/1590  1520/1570
Insertion loss (dB)  ≦21.0 / ≦0.5 ≦15.0 / ≦1.0 ≦10.8 / ≦0.60.6 ≦6.4 / ≦2.1
Coupler FTBx-9600-01-02- 50E-XX FTBx-9600-01-04- 25E-XX FTBx-9600-01-08C-12E-XX FTBx-9600-01-08L-12E-XX
Coupling ratio 50/50 Equal 25% Equal 12.5% Equal 12.5%
Fiber type (µm) 9/125 9/125 9/125 9/125
Wavelength (nm) 1310/1550  1310/1550  1550 1585
Bandpass (nm) 1270/1350/1510/1590 1270/1350/1510/1590 1510/1590 1545/1625
Insertion loss (dB)  ≦3.9 ≦7.5  ≦10.2  ≦10.8

Note

  • *1
    Specifications valid at 23 °C ± 5 °C.

GENERAL SPECIFICATIONS

Coupler  1 x 2 1 x 4  1 x 8
Number of slots  1 2 3
Dimensions
 Height 25 mm 50 mm 75 mm
 Width 159 mm 159 mm 159 mm
 Depth  185 mm 185 mm 185 mm
Temperature Operating 0 °C to 40 °C (32 °F to 104 °F) 0 °C to 40 °C (32 °F to 104 °F) 0 °C to 40 °C (32 °F to 104 °F)
Storage  .40 °C to 70 °C (.40 °F to 158 °F) .40 °C to 70 °C (.40 °F to 158 °F) .40 °C to 70 °C (.40 °F to 158 °F)
Maximum relative humidity  80 % non-condensing at 40 °C 80 % non-condensing at 40 °C 80 % non-condensing at 40 °C
