光通信ラックマウント測定器

ラックマウントとモジュールユニットを組み合わせてご用途に適した測定器をお作りください。

パワーメーター / 光源 / 波長可変光源 / 光アッテネータ / 光スイッチ / 光スペクトラムアナライザ / 光カプラ

柔軟性と拡張性：

コンパクトなサイズに、ハイレベルなモジュール密度を実現

ホットスワップ対応：

プラットフォームからプラットフォームへ、ラックマウントプラットフォームからポータブルプラットフォームへ、電源を落とすことなく素早く移行

産業用コンピューター設計：

シンプルで使いやすいクアッドコアプロセッサを搭載したデザイン

アウトオブバンド管理：

インテル®アクティブ・マネジメント・テクノロジ（Intel® AMT）による、メンテナンスおよび初期設定のための最適なリモートアクセス

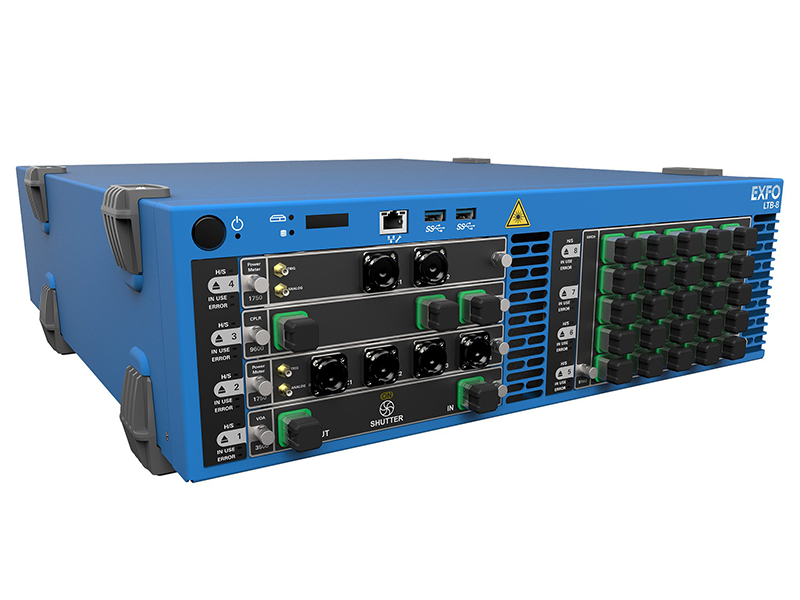

LTB-8　光通信ラックマウント式プラットフォーム

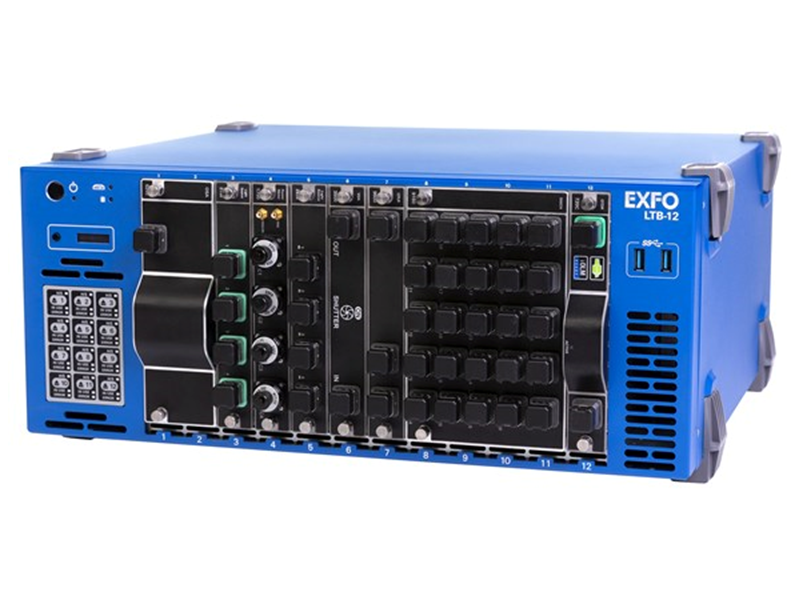

LTB-12　光通信ラックマウント式プラットフォーム

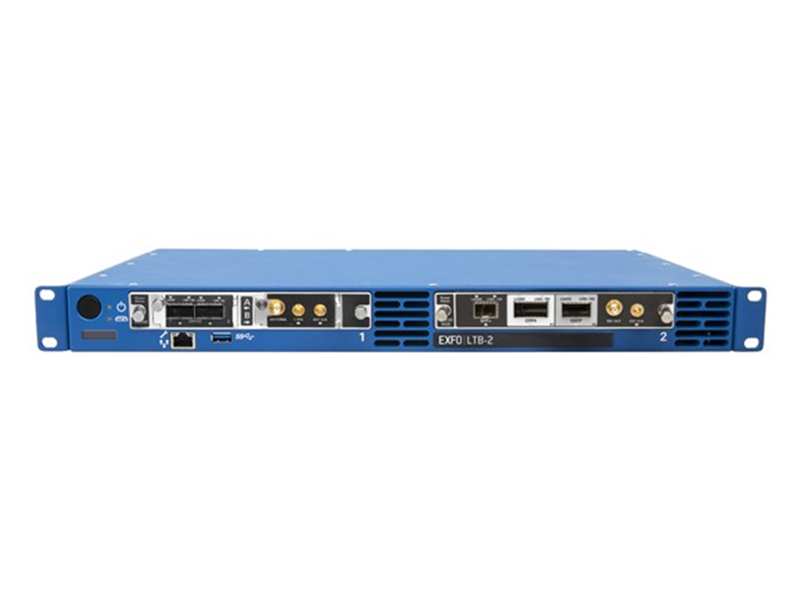

LTB-2　光通信ラックマウント式プラットフォーム

ご相談・お問合せ

ラックマウント
パワーメーター
光源
波長可変光源
光アッテネータ
光スイッチ
光スペクトラムアナライザ
光カプラ
動画一覧

ラックマウント

ラックマウント　仕様 ^*1

モデル	LTB-8	LTB-12	LTB-2
メインフレーム	Quad-core Intel processor / 16 GB, RAM/Windows 10	Quad-core Intel processor / 8 GB, RAM / Windows 10	Quad-core Intel processor / 16 GB, RAM / Windows 10
インターフェース	RJ45 LAN 10/100/100 Mbit/s ports (2), USB 3.0 ports (6), DVI and VGA video ports, Serial RS-232 port, Headset and microphone ports	RJ45 LAN 10/100/1000 Mbit/s ports (2), USB 3.0 ports (6), HDMI and VGA video ports, Headset and microphone ports	3 x RJ45 LAN 10/100/1000 Mbit/s, 6 x USB 3.0 port
ストレージ	256 GB SSD	128 GB SSD	256 GB SSD
電源	AC input: 100 V. 240 V; 50/60 Hz; 10 . 4.2 A	AC input: 100 V. 240 V; 50/60 Hz; 10 . 4.2 A	Dual -48 V input, 10 A
大きさ (H x W x D)	154 mm × 459 mm × 558 mm ^*2	199 mm × 459 mm × 436 mm ^{2, 3}	44 mm × 482 mm × 262 mm ^*4
重さ	15.5 Kg	16 kg	4.9 kg d
動作温度	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	5 ℃ ~ 40 ℃
保存温度	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃
相対湿度	0 % to 80 % non-condensing	0 % to 80 % non-condensing	0 % to 95 % non-condensing
アクセサリー	GP-10-101 Ruggedized carrying case	GP-130 GPIB cable(6 feet/2 meters)	GP-130 GPIB cable(6 feet/2 meters)

*1

室温
*2

大きさは脚を含む。ラックマウント用ブラケットは除く。
*3

ラックマウント構成では、4U、19インチベイに収まります。
*4

サイズと重量はラックマウント用ブラケットを含む。

パワーメーター

パワーメーター　仕様 ^*1

モデル	FTBx-1750-031-1/2/4	OHS-1713-UH	FTBx-1750-02X-1/2/4	FTBx-1750-ISP-1
ディテクタ数	1/2/4	1	1/2/4	1
ディテクタ種類	InGaAs	InGaAs and integrating cavity	InGaAs	InGaAs and integrating cavity
ディテクタサイズ	1 mm detector	9 mm input aperture	3 mm detector	9 mm input aperture
波長範囲 (nm)	800 ~ 1700	930 ~ 1660	800 ~ 1660	800 ~ 1700
パワー範囲 (dBm) (typical) ^{2, 3}	8 ~ -85 (9 ~ -90)	37 ~ -55	22 ~ -53 (22 ~ -60)	25 ~ -55
不確かさ	±(5 % + 3 pW) ^{3, 4}	±(4 % + 3 nW) ^{3, 5}	±(5% + 5 nW) ^{3, 11}	±(5% + 3 nW) ^{3, 4}
ユニフォーミティ (dB) ^{3, 9, *10}	-	-	N/A	±0.05
偏波依存感度 (dB) ^{6, 10}	±0.015 typical	±0.008 typical	±0.015 typical	±0.008 typical
リニアリティ ^*7	±0.015 dB (5 dBm to .55 dBm)	±0.11 dB (35 dBm to 30 dBm) ±0.05 dB (30 dBm to 5 dBm) ±0.015 dB (5 dBm to .22 dBm)	±0.015 dB (5 dBm to .37 dBm)	± 0.015 dB (10 dBm to .38 dBm)
波長分解能 (nm)	0.01	0.01	0.01	0.01
安定化時間 (ms) (typical)	0.4	0.3	1	0.4
サンプリングレート (sample/s/channel)	Up to 5208	Up to 5208	Up to 5208	Up to 5208
トリガ入力電圧 (Vdc)	0-5 (TTL - type)	0-5 (TTL-type) ^*8	0-5 (TTL - type)	0-5 (TTL - type)
アナログ出力電圧 (Vdc) (typical)	0-5	-	0-5	0-5
ファイバー種類 (µm)	5/125 to 62.5/125	5/125 to 62.5/125	5/125 to 62.5/125	5/125 to 62.5/125

*1

特に指定のない限り，すべての仕様は1550nm, 23 ℃ ± 1 ℃，20分ウォームアップ後
*2

18℃～28℃
*3

平均化時間1秒、ヌルーイング後
*4

FOA.322とFC non.angleコネクターを使用し、1000nmから1640nmの範囲で23℃ ±1℃にて1000nm以下の不確かさに1%、1640nm以上の不確かさに6%を追加
*5

23℃ ±1℃、FOA.322とFCアングルコネクターを使用、1290nmと1340nmの間、および1420nmと1640nmの間1000nm以下の不確かさに2%、1370nmと1420nmの間に1%、そして1640nmを超える部分に5%を加算すべての不確かさは校正当日に有効。波長はいかなる水の吸収線とも等しくなってはならない
*6

23℃ ±3℃、一定波長（1550 nm）、一定パワー、FC non-angledコネクターで使用した場合
*7

0℃～40℃の範囲で一定温度、ヌルーイングが必要
*8

FTBx-1750-OHS モジュールで使用可能
*9

FOA-392Bと36本までの MTP FC非アングルコネクターを使用し、23℃ ±1℃の温度で使用可能
*10

(Max-Min)/2 から計算
*11

FOA-322とFC非アングルコネクターを使用し、1000nmから1570nmの間で23℃ ±1℃の場合1000nm以下の不確かさには1%、1570nm以上の不確かさには3%を加える

一般仕様

モデル	FTBx-1750-031-1/2/4 FTBx-1750-02X-1/2/4	FTBx-1750-OHS-1/2	FTBx-1750-ISP-1	OHS-1713-UH
ポート数	1/2/4	1/2	1	1
重さ	0.35 kg	0.35 kg	0.64 kg	0.5 kg
大きさ (H x W x D)	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm	50 mm x 159 mm x 175 mm	42 mm x 79 mm x 190 mm
動作温度 ^*1	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃
保存温度	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃
相対湿度 ^*2	0 % ~ 80 % non-condensing	0 % ~ 80 % non-condensing	0 % ~ 80 % non-condensing	0 % ~ 80 % non-condensing
リモート制御	With FTBx.1750: GPIB (IEEE.488.1, IEEE.488.2) and Ethernet	With FTBx.1750: GPIB (IEEE.488.1, IEEE.488.2) and Ethernet	With FTBx.1750: GPIB (IEEE.488.1, IEEE.488.2) and Ethernet	With FTBx.1750: GPIB (IEEE.488.1, IEEE.488.2) and Ethernet
インストゥルメントドライバ	IVI drivers and SCPI commands	IVI drivers and SCPI commands	IVI drivers and SCPI commands	IVI drivers and SCPI commands
標準アクセサリー	ユーザーガイド、光ファイバーアダプタ、適合証明書、校正証明書	ユーザーガイド、光ファイバーアダプタ、適合証明書、校正証明書	ユーザーガイド、光ファイバーアダプタ、適合証明書、校正証明書	ユーザーガイド、光ファイバーアダプタ、適合証明書、校正証明書

*1

光出力が35dBmを超える場合、最大動作温度は30℃です。FOA-396の場合、最大動作温度は25℃です。
*2

0℃から40℃まで。

FTBx-1750 / OHS-1700　光パワーメーター

光源

光源 DFB、LED　仕様 ^*1

モデル	FTBx-2150, DFB, 0023B-2	FTBx-2150, DFB, 0234B-3	FTBx-2150, DFB, 0236B-3	FTBx-2150, DFB, 2346B-4	FTBx-2150, LED 光源, 0012C-1
波長 (nm)	1310 ± 6.5 1550 ± 6.5	1310 ± 6.5 1550 ± 6.5 1625 ± 10	1310 ± 6.5 1490 ± 6.5 1550 ± 6.5	1310 ± 6.5 1490 ± 6.5 1550 ± 6.5 1625 ± 10	850 ± 25 1300 –20/+30
スペクトル幅 (nm)	< 1	< 1	< 1	< 1	850 nm 30～60 1300 nm 100～140
光出力 (dBm) ^*2	≥ 1	≥ 1	≥ 1	≥ 1	≥ -25.0
安定度 (dB) ^{2, 3} 15 分	±0.07	±0.07	±0.07	±0.07	±0.06
減衰範囲 (dB)	> 9	> 9	> 9	> 9	-
変調	None, 270 Hz, 330 Hz, 1 kHz, 2 kHz, ORL optimized	None, 270 Hz, 330 Hz, 1 kHz, 2 kHz, ORL optimized	None, 270 Hz, 330 Hz, 1 kHz, 2 kHz, ORL optimized	None, 270 Hz, 330 Hz, 1 kHz, 2 kHz, ORL optimized	None, 270 Hz, 330 Hz, 1 kHz, 2 kHz
励振条件 ^*4	-	-	-	-	IEC 61280-4-1 Ed.2 Encircled-Flux テンプレートリミット内で制御された条件
大きさ (H x W x D)	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm
重さ	0.35 kg	0.35 kg	0.35 kg	0.35 kg	0.35 kg
動作温度	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃
保存温度	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃
湿度	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし
LTB-8 動作	Windows 10	Windows 10	Windows 10	Windows 10	Windows 10
ドライバ	IVI Drivers, LabVIEW. drivers and SCPI commands	IVI Drivers, LabVIEW. drivers and SCPI commands	IVI Drivers, LabVIEW. drivers and SCPI commands	IVI Drivers, LabVIEW. drivers and SCPI commands	IVI Drivers, LabVIEW. drivers and SCPI commands
リモート制御（自動）	With LTB-8: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232	With LTB-8: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232	With LTB-8: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232	With LTB-8: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232	With LTB-8: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232

*1

特に指定のない限り保証値。仕様は、FC/APCコネクターを使用し、30分のウォームアップ期間後、最大出力にて23℃ ±1℃で有効（ただし、マルチモードソースはPCコネクターを使用）
*2

ソース変調なし（CW）に設定されている場合のみ
*3

安定度は、期間中に測定された最大値と最小値の差の±1/2
*4

850nm用出力コネクターにて
*5

FTBx-2150-0012C-1モデルの場合、保存温度は-30℃～70℃

FTBx-2150　光源

光源 SLED　仕様 ^*1

モデル	FTBx-2250-SCLI-1
平均波長 (nm)	1550 ± 25
光出力 (dBm)	≥ 3
ピークスペクトル密度 (dBm/nm) ^*2	–23
最小スペクトル密度 (dBm/nm) ^*2	–27
総光出力安定性 (dB) ^*3	15 min ±0.017 8 hours ±0.02
スペクトル密度安定性 (dB) ^{3, 4}	15 min ±0.035 (typical) 8 hours ±0.046 (typical)
平坦度 (dB) ^*4	0.35
ファイバー種類 (µm)	9/125
大きさ (H x W x D)	25 mm x 159 mm x 175 mm
重さ	0.35 kg
動作温度	0 ℃ ～ 40 ℃
保存温度	–40 ℃ ～ 70 ℃
相対湿度	0 % ～ 80 % 結露なし
LTB-8 動作	Windows 10
ドライバ	IVI Drivers, LabVIEW™ drivers and SCPI commands
リモート制御（自動）	With LTB-8: GPIB (IEEE-488.1, IEEE-488.2), Ethernet and RS-232

*1

仕様は、23℃ ±1℃、ウォームアップ時間後の最大出力時、アイソレータ使用、リターンロス?30 dB、電源コード接続時で有効です
*2

1460nmから1625nmの間
*3

安定度は，その期間に測定された最大値と最小値の差の±1/2
*4

0.1nmの分解能の帯域幅で測定する。1490nmから1590nmの間

FTBx-2250　光源

波長可変光源

波長可変光源　仕様 ^*1

モデル	FTBx-2850
動作波長範囲	C band 1527.605 nm – 1568.772 nm, L band 1568.772 nm – 1611.787 nm
動作周波数範囲	C band 191.100 THz – 196.250 THz, L band 186.000 THz – 191.100 THz
レーザー種類	熱調整型外部共振器ダイオードレーザー (ECDL)
周波数（波長）調整分解能	100 MHz (1 pm) ^*2
波長可変時間	< 30 s
線幅 (FWHM), instantaneous ^*4	< 100 kHz
サイドモード抑圧比	40 dB (55 dB typical)
周波（波長）数不確定性	± 2.5 GHz (± 22 pm) ^{2, 3}
周波（波長）数安定性	± 0.3 GHz (± 3 pm) ^*2 24 時間
最大光出力	S: ≥ 12.5 dBm, H: ≥ 15 dBm (C-band)
最小光出力	S: ≤ 8 dBm, H: ≤ 11 dBm (C-band)
光出力不確かさ(校正後) ^*5	± 0.6 dB
光出力安定性	± 0.1 dB over 24 hours (2 σ)
光出力調整分解能	0.01 dB
光出力平坦度（ピーク間）	0.5 dB 線波長範囲
偏波消光比	> 18 dB 偏波保持ファイバー
相対強度ノイズ RIN (for 13 dBm)	-140 dB/Hz (10 MHz – 40 GHz)
光出力モニタ	Built-in
大きさ (H x W x D)	25 mm X 159 mm X 187 mm
重さ ^*6	0.5 kg
動作温度	0 ℃ ～ 40 ℃
保存温度	-40 ℃ ～ 70 ℃
相対湿度	0 % ～ 80 % 結露なし
LTB-2/LTB-8 動作	Windows 10、カスタマイズソフトはFTBx-2850モジュールにのみ対応。 ToolBox、EXFO Connect、Multilinkはご利用になれません。他のFTBxモジュールは、このLTB-2/LTB-8ソフトウェア構成に対応していません。
LTB-12 動作	Windows 10、FTBx-2850モジュールにのみ対応した専用ソフトウェア。他のFTBxモジュールはToolBoxから操作します。
リモート制御（自動）	イーサネット SCPIコマンドまたはWeb UI

*1

仕様は、23℃ ±3℃で有効です。
*2

波長により若干異なります。
*3

周波数の不確かさには，周波数直線性が含まれます。
*4

このレーザーは、波長ロッキング機構の一部として、小さなFMディザリングを使用しています。瞬時線幅は、積分時間1msで測定しています。
*5

最大出力時
*6

クアッドレーザーの最大重量で、他の構成ではもっと軽くなります。

FTBx-2850　波長可変光源

光アッテネータ

光アッテネータ　仕様 ^*1

シングルモード

	パワーモニタなし	パワーモニタあり
モデル	FTBx-3500-B	FTBx-3500-BI
ファイバー種類 (µm)	9/125	9/125
波長範囲 (nm)	1250 to 1650	1250 to 1650
最大減衰量 (dB)	≥ 65 b	≥ 65 b
挿入損失 ^{3, 4} (dB) ：Typical	1	1.5
挿入損失 ^{3, 4} (dB) ：Maximum	1.5	2.2
減衰量設定分解能 (dB), typical	0.002	0.002
減衰量線形性 ^*5 (dB)	±0.1	±0.1
減衰量再現性 ^*6 (dB), typical	±0.01	±0.01
スペクトル均一性 1510 nm～1605 nm g (dB)	±0.05	±0.05
スペクトル均一性 1450 nm～1630nm g (dB)	±0.09	±0.09
パワーメーター線形性 ^{8, 12} (dB)	N/A	±0.03
パワー設定再現性 ^*6 (dB), 2σ	N/A	±0.035
PDL i (dB) peak-to-peak	0.15	0.2
反射減衰量 ^{3, 10} (dB), typical	60	60
最大光入力 (dBm)	23	23
遷移速度 (ms), typical ^*11 ：1 dB	≤ 160	≤ 160
遷移速度 (ms), typical ^*11 ：10 dB	≤ 515	≤ 515
シャッターアイソレーション (dB), typical	≥ 100	> 100
大きさ (H x W x D)	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm
重さ	0.67 kg	0.67 kg
動作温度	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃
保存温度	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃
相対湿度	0 % ~ 80 % 結露なし	0 % ~ 80 % 結露なし
ドライバ	IVI drivers and SCPI commands	IVI drivers and SCPI commands
リモート制御	With LTB-8: GPIB (IEEE 488.1, IEEE488.2) and Ethernet	With LTB-8: GPIB (IEEE 488.1, IEEE488.2) and Ethernet
標準アクセサリー	ユーザーガイド、適合証明書、校正証明書	ユーザーガイド、適合証明書、校正証明書

マルチモード

	パワーモニタなし	パワーモニタあり
モデル	FTBx-3500-C, D	FTBx-3500-CI, DI
ファイバー種類 (µm)	50/125, 62.5/125	50/125, 62.5/125
波長範囲 (nm)	700 to 1350	700 to 1350
最大減衰量 (dB)	≥ 60	≥ 60
挿入損失 ^{3, 4} (dB) ：Typical	1.3	1.5
挿入損失 ^{3, 4} (dB) ：Maximum	2	3
減衰量設定分解能 (dB), typical	0.002	0.002
減衰量線形性 ^*5 (dB)	±0.1	±0.1
減衰量再現性 ^*6 (dB), typical	±0.01	±0.01
スペクトル均一性 1510 nm～1605 nm g (dB)	-	-
スペクトル均一性 1450 nm～1630nm g (dB)	-	-
パワーメーター線形性 ^{8, 12} (dB)	N/A	±0.03
パワー設定再現性 ^*6 (dB), 2σ	N/A	±0.035
PDL i (dB) peak-to-peak	-	-
反射減衰量 ^{3, 10} (dB), typical	40	40
最大光入力 (dBm)	20	20
遷移速度 (ms), typical ^*11 ：1 dB	≤ 160	≤ 160
遷移速度 (ms), typical ^*11 ：10 dB	≤ 515	≤ 515
シャッターアイソレーション (dB), typical	> 100	> 100
大きさ (H x W x D)	25 mm x 159 mm x 175 mm	25 mm x 159 mm x 175 mm
重さ	0.67 kg	0.67 kg
動作温度	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃
保存温度	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃
相対湿度	0 % ~ 80 % 結露なし	0 % ~ 80 % 結露なし
ドライバ	IVI drivers and SCPI commands	IVI drivers and SCPI commands
リモート制御	With LTB-8: GPIB (IEEE 488.1, IEEE488.2) and Ethernet	With LTB-8: GPIB (IEEE 488.1, IEEE488.2) and Ethernet
標準アクセサリー	ユーザーガイド、適合証明書、校正証明書	ユーザーガイド、適合証明書、校正証明書

*1

23℃ ±1℃にて
*2

1550nm以下において
*3

シングルモードユニットでは1310nmと1550nmで測定，マルチモードユニットでは850nmで測定
*4

コネクターを除く
*5

非偏光にて、シングルモードは1310nm、1550nm（最大40dB）、マルチモードは850nm、1300nm（最大45dB）にて測定
*6

最大40dBの減衰
*7

20dB減衰の場合、0dB減衰との相対値
*8

1550nmにおいて、30分のウォームアップとオフセット・ヌリングの後、20dBmから-40dBmの間の入力パワーに対して
*9

1550nmにおいて最大20dBの減衰
*10

FC/APCコネクター用
*11

プラットフォーム処理時間を含む
*12

1300nmにおいて、30分のウォームアップとオフセットヌリングを行った後、17dBmから-40dBmの間の入力電力

FTBx-3500　光アッテネータ

光スイッチ

小型光スイッチ　仕様 ^*1

モデル	FTBx-9110	FTBx-9110	FTBx-9110	FTBx-9110
スイッチ	1 x 2	1 x 4	1 x 8	1 x 12
動作波長 (nm)	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650
挿入損失 (dB) (typical) ^*2	1.45 (0.9)	1.45 (0.9)	1.75 (1.2)	2.15 (1.6)
再現性 (dB) ^*3	±0.02 or 0.04	±0.02 or 0.04	±0.02 or 0.04	±0.02 or 0.04
反射減衰量 (dB) ^*4	50	50	50	50
クロストーク (dB) (typical)	50 (60)	50 (60)	50 (60)	50 (60)
PDL (dB) ^{4, 5}	0.15	0.15	0.15	0.15
切替時間 (ms) ^*4	< 30	< 30	< 30	< 30
ファイバー種類	シングルモード 9/125 µm	シングルモード 9/125 µm	シングルモード 9/125 µm	シングルモード 9/125 µm
光入力（損傷しきい値） (dBm)	27	27	27	27
スロット数	1	1	1	1
大きさ (H x W x D)	25 mm x 159 mm x 185 mm	25 mm x 159 mm x 185 mm	25 mm x 159 mm x 185 mm	25 mm x 159 mm x 185 mm
寿命	1 billion (10^9) cycles minimum	1 billion (10^9) cycles minimum	1 billion (10^9) cycles minimum	1 billion (10^9) cycles minimum
動作温度	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃
保存温度	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃
相対湿度	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし	0 % ～ 80 % 結露なし
ドライバ	IVI drivers, SCPI commands and REST API.	IVI drivers, SCPI commands and REST API.	IVI drivers, SCPI commands and REST API.	IVI drivers, SCPI commands and REST API.
リモート制御	With LTB-2, LTB-8 and LTB-12 and Ethernet.	With LTB-2, LTB-8 and LTB-12 and Ethernet.	With LTB-2, LTB-8 and LTB-12 and Ethernet.	With LTB-2, LTB-8 and LTB-12 and Ethernet.
標準アクセサリー	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書

*1

仕様は23℃ ±2℃で有効です
*2

コネクター1個を含む，モジュール1個あたりの挿入損失
*3

繰り返し値は安定化したソース/メーターで、一定温度でスイッチモジュールごとに100サイクル行った時のものです
*4

代表的な仕様
*5

1550nmの場合
*6

オンラインのみでの販売となります

FTBx-9110　小型光スイッチ

低損失型光スイッチ　仕様 ^*1

モデル	FTBx-9160	FTBx-9160	FTBx-9160	FTBx-9160	FTBx-9160	FTBx-9160
スイッチ	1 x 2, 1 x 4	1 x 8	1 x 12	1 x 16	1 x 24	1 x 32
動作波長 (nm)	1290 ～ 1650	1290 ～ 1650	1290 ～ 1650	1290 ～ 1650	1290 ～ 1650	1290 ～ 1650
挿入損失 (dB) at 1310 nm ^{2, 3}	0.9	1.2	1.6	1.8	2	2
挿入損失 (dB) at 1530 nm～1650 nm ^{2, 3}	0.7	1	1.2	1.4	1.5	1.5
再現性 (dB) ^*4	±0.02	±0.02	±0.02	±0.02	±0.02	±0.02
反射減衰量 (dB) (typical)	50 (55)	50 (55)	50 (55)	50 (55)	50 (55)	50 (55)
クロストーク (dB) (typical)	50 (60)	50 (60)	50 (60)	50 (60)	50 (60)	50 (60)
PDL (dB) (typical) ^*5	0.09 (0.06)	0.09 (0.06)	0.09 (0.06)	0.11 (0.08)	0.11 (0.08)	0.11 (0.08)
切替時間 (ms) ^*3	20	30	30	30	30	30
ファイバー種類	Singlemode 9/125	Singlemode 9/125	Singlemode 9/125	Singlemode 9/125	Singlemode 9/125	Singlemode 9/125
光入力（損傷しきい値） (dBm)	27	27	27	27	27	27
スロット数	1	2	3	4	4	4
大きさ (H x W x D)	25 x 159 x 185 mm	50 x 159 x 185 mm	75 x 159 x 185 mm	100 x 159 x 185 mm	100 x 159 x 185 mm	100 x 159 x 185 mm
寿命	1 billion (109) cycles minimum	1 billion (109) cycles minimum	1 billion (109) cycles minimum	1 billion (109) cycles minimum	1 billion (109) cycles minimum	1 billion (109) cycles minimum
動作温度	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃	0 ℃ ~ 40 ℃
保存温度	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃	-40 ℃ ~ 70 ℃
相対湿度	80 % 結露なし、 40 ℃	80 % 結露なし、 40 ℃	80 % 結露なし、 40 ℃	80 % 結露なし、 40 ℃	80 % 結露なし、 40 ℃	80 % 結露なし、 40 ℃
ドライバ	IVI drivers and SCPI commands	IVI drivers and SCPI commands	IVI drivers and SCPI commands	IVI drivers and SCPI commands	IVI drivers and SCPI commands	IVI drivers and SCPI commands
リモート制御	With LTB-8 and Ethernet	With LTB-8 and Ethernet	With LTB-8 and Ethernet	With LTB-8 and Ethernet	With LTB-8 and Ethernet	With LTB-8 and Ethernet
標準アクセサリー	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書	ユーザーガイド、検査成績書

*1

仕様は23℃ ±5℃で有効です
*2

コネクター1個を含む、モジュール1個あたりの挿入損失
*3

代表的な仕様
*4

繰り返し性の値は、安定したソース/メーターで一定の温度でスイッチモジュールごとに100サイクルのものです
*5

1550nmの場合

FTBx-9160　低損失型光スイッチ

光スペクトラムアナライザ

光スペクトラムアナライザ　仕様 ^*1

モデル	FTBx-5243-HWA

スペクトル測定

波長範囲 (nm)	1250 ～ 1650
波長不確かさ (pm)	±10 ^2 ±25 ^4, ±4 ^{2, 3} ±10 ^{3, 4}
レファレンス	内部ガスセル
分解能幅 (FWHM) ^*5 (nm)	0.05 ^{3, 6}
波長リニアリティ (nm)	±0.003 ^{3, 6}
波長再現性 (nm)	<0.001 ^{3, 7}
分析モード	WDM, EDFA, drift, spectral transmittance, FP, DFB

光学測定

ダイナミックレンジ (dBm) (per channel) ^*4	–80 ～ 18 ^*8
最大光入力 (dBm)	23
絶対的光入力不確かさ (dB) ^*9	±0.5
光入力再現性 (dB) ^{3, 7}	±0.02
OPTICAL MEASUREMENT
アイソレーション at 1550 nm (dB)	at 0.2 nm (25 GHz) 35 (40 typical) at 0.4 nm (50 GHz) 45 (50 typical)
チャネル間隔	12.5 ~ 200 GHz, CWDM
PDL at 1550 nm (dB)	±0.06 ^{3, 10}
ORL (dB)	≥40
測定時間 (s) (スキャン、解析、表示含む) ^{3, 11}	<1
変調フォーマット	任意、以下を含む all coherent/Pol-Mux formats like DP-QPSK, DP-BPSK, DP-8-QAM, DP-16-QAM, DP-64-QAM
データ信号	Up to 400 Gbit/s
測定時間 ^{3, 12}	1 min and 40 s (100 scans) for trace with all channels on. <5 s for traces with a single channel off.

一般仕様

大きさ (H x W x D)	75 mm x 159 mm x 185 mm
重さ	1.4 kg
動作温度	0 ℃ ～ 40 ℃
保存温度	-40 ℃ ～ 70 ℃
相対湿度	< 95 % 結露なし
コネクタ	EI (EXFO UPC universal interface) EA (EXFO APC universal interface)

*1

すべての仕様は，特に指定のない限り、FC/UPCコネクターでウォームアップ後の温度23℃ ±2℃の場合のものです
*2

1528から1563nmまで
*3

典型的なもの
*4

1520nmから1610nm
*5

全幅半値
*6

1525～1565nmの範囲
*7

1550nmで、ドリフトモード。2秒ごとのシングルスキャン、2分以上。DFBレーザーを使用
*8

アベレージングあり。シングルスキャン時：-75dBm（標準）
*9

1550nm、入力パワー -10dBmの場合
*10

1550nmにて、狭帯域単色光源使用時
*11

45nm スパン、フル分解能、20 ピーク、FTB-4 Pro上
*12

1525nm から1570nm まで。FTB-4 Proプラットフォームにて

FTBx-5243-HWA　光スペクトラムアナライザ

光スペクトラムアナライザ　仕様 ^*1

スペクトル測定

モデル	FTBx-5245	FTBx-5255
波長範囲 (nm)	1250 ～ 1650	1250 ～ 1650
波長不確かさ (nm)	±0.05 ^2, ±0.01 ^{2, 3, 4}	±0.025 ^2, ±0.010 ^{2, 3, 4}
レファレンス	内部 ^*5	内部 ^*5
分解能幅 (RBW) (nm) ^*6	0.065 ^{4, 7}	0.035 b, d <0.02 (high resolution mode) ^{2, 4, *8}
波長リニアリティ (nm)	±0.01 d, i	±0.01 d, i
波長再現性 2σ (nm)	±0.003 j	±0.003 j
分析モード	WDM, EDFA, drift, spectral transmittance, DFB, FP WDM, EDFA, drift, spectral transmittance, DFB, FP	WDM, EDFA, drift, spectral transmittance, DFB, FP WDM, EDFA, drift, spectral transmittance, DFB, FP

光入力測定

モデル	FTBx-5245	FTBx-5255	HPW option
ダイナミックレンジ (dBm) (/ ch) ^*4	-80 ~ 18 ^*11	-80 ~ 18 ^*11	-75 ~ 23 ^*11
最大光入力 (dBm)	23	23	29
絶対光入力不確かさ(dB)	±0.5 ^*12	±0.5 ^*12	±0.5 ^*12
光入力再現性 2σ (dB)	±0.02 ^*10	±0.02 ^*10	±0.02 ^*10

光学測定

モデル	FTBx-5245	FTBx-5255	HPW option
アイソレーション (dB) ^*12：at 0.2 nm (25 GHz)	35 (40 typical)	45 (50 typical)	-
アイソレーション (dB) ^*12：at 0.4 nm (50 GHz)	45 (50 typical)	50 (55 typical)	-
チャネル間隔	25 ～ 200 GHz, CWDM	12.5 ～ 200 GHz, CWDM	-
PDL (dB) ^*13	±0.08 ^*4	±0.06 ^*4	±0.1 d
ORL (dB)	> 40	> 40	-
測定時間 (s)（スキャン、解析、表示含む）	<1.0 ^{4, 14}	<1.0 ^{4, 14}	-

IN-BAND OSNR 測定 ^*2

モデル	FTBx-5245-P only	FTBx-5255
OSNR ダイナミックレンジ (dB)	>35 ^*15	>35 ^*15
OSNR 測定不確かさ (dB)	±0.5 ^*16	±0.5 ^*16
再現性 (dB)	±0.2 ^*17	±0.2 ^*17
データ信号	Up to 100 Gbit/s ^*18	Up to 100 Gbit/s ^*18

*1

すべての仕様は特に指定のない限り、FCコネクター使用時の温度23℃ ±2℃におけるものです。ウォームアップ後。測定はFTB-2 Proで行いました。
*2

1520nmから1610nmまで
*3

同じテストセッションでユーザー校正後，ユーザー校正波長から10nm以内
*4

典型的なもの
*5

統合され、波長に依存しない
*6

全幅半値
*7

1300nmから1590nmまで
*8

高次変調フォーマット信号に最適化されている
*9

1530から1570nmまで
*10

1550nmでドリフトモード。2秒ごとのシングルスキャン、2分以上。DFBレーザーを使用
*11

アベレージングあり
*12

1550nm、0.10dBm入力時
*13

1550nmにて、狭帯域単色光源使用時
*14

45nmスパン、フル分解能、20ピーク。FTB-2 Proにて
*15

光学ノイズレベル >-55dBm、HPWモデルでは >-49dBmの場合
*16

PMD .15ps でクロストークがない場合、不確かさの仕様はOSNRに対して有効である。25dB。PMDが .15psでクロストークがある場合、不確定性仕様はOSNR. 15psとクロストークがある場合、不確かさの仕様はOSNRに対して有効です。20 dB
*17

OSNRに対して有効。25 dB
*18

偏波多重信号および高速偏波スクランブル信号を除く

POL-MUX OSNR 測定

	Commissioning assistant
変調フォーマット	任意, 以下を含む all coherent/Pol-Mux formats like DP-QPSK, DP-BPSK, DP-8-QAM, DP-16-QAM, DP-64-QAM
データ信号	Up to 400 Gbit/s
測定時間 ^{1, 2}	1 min and 40 s (100 scans) for trace with all channels on. < 5 s for traces with a single channel off.

IN-SERVICE POL-MUX OSNR ^{1, 3}

モデル	FTBx-5255
OSNR ダイナミックレンジ (dB)	30
OSNR 測定不確かさ (dB)	±0.5 ^{4, 5, *6}
再現性 (dB)	±0.3 ^{4, 5}

一般仕様 ^*1

大きさ (H x W x D)	51 mm x 159 mm x 185 mm
重さ	1.2 kg
動作温度	0 ℃ ～ 40 ℃
保存温度	-40 ℃ ～ 50 ℃
相対湿度	0 % ～ 95 % 結露なし
コネクタ	EI (EXFO UPC universal interface) EA (EXFO APC universal interface)

*1

典型的なもの
*2

1525nmから1570nmのスキャン。FTB-2 Proプラットフォームにて
*3

0.1nm RBWで-55dBm以上の光ノイズレベルの場合
*4

グリッド間隔50GHz以上で35Gbaud/s 未満の信号レート（スペクトラム・シェーピングの有無にかかわらず）
*5

最大25dBのOSNR
*6

非線形効果、相対信号またはフィルター波長ドリフトにおける複合的な典型的なネットワーク変動が存在する場合、最大±1.5dB

FTBx-5245/5255　光スペクトラムアナライザ

光カプラ

カプラ　仕様 ^*1

モデル	FTBx-9600-01-02-01S	FTBx-9600-01-02-10S	FTBx-9600-01-02-25S	FTBx-9600-01-02-05S	FTBx-9600-01-02-50E	FTBx-9600-01-04-25E	FTBx-9600-01-08C-12E
ファイバー種類 (µm)	SMF 9/125	SMF 9/125	SMF 9/125	SMF 9/125	SMF 9/125	SMF 9/125	SMF 9/125
波長範囲 (nm) ^*2	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650	1260 ～ 1650
分岐比 (%)	1/99	10/90	25/75	5/95	50/50	25 (1x4)	12.5 (1x8)
挿入損失 (dB) ^*3	23 / 0.8	11.9 / 1.4	6.9 / 2.1	14.2 / 0.8	4 / 4	7.5	11
PDL (dB) ^*3	0.15	0.15	0.15	0.3	0.3	0.3	0.3
反射減衰量 (dB) ^*3	50	50	50	50	50	50	50
最大光入力 (mW)	300	300	300	300	300	300	300

モデル	FTBx-9600-NS1506 1x4 LAN-WDM DEMUX	FTBx-9600-NS3106 1x8 LAN-WDM MUX/DEMUX	FTBx-9600-NS3107 1x4 CWDM MUX/DEMUX	FTBx-9600-NS3099 1x2 multimode coupler
ファイバー種類 (µm)	Singlemode 9/125			Multimode 50/125
中心波長 (nm)	1295.6, 1300.1, 1304.6, 1309.1	1295.56, 1300.05, 1304.58, 1309.14, 1273.54, 1277.89, 1282.26, 1286.66	1271, 1291, 1311, 1331	850, 1300
挿入損失 (dB) ^*3	2	2	1.4	4 ^*4
透過帯域 (nm)	±1.4	±1.1	±6.5	±50 ^*4
隣接チャネルアイソレーション (dB)	25	30	30	n/a
非隣接チャネルアイソレーション (dB)	35	40	40	n/a
分岐比 (%)	n/a	n/a	n/a	50/50 ^*4
反射減衰量 (dB) ^*3	45	45	45	30

その他共通仕様

カプラ	1x2, 1x4	1x8
スロット数	1	2
Dimensions (H x W x D)	25 mm x 159 mm x 185 mm	50 mm x 159 mm x 185 mm
動作温度	0 ℃ ～ 40 ℃	0 ℃ ～ 40 ℃
保存温度	-40 ℃ ～ 70 ℃	-40 ℃ ～ 70 ℃
相対湿度	85 %, 結露なし (40 ℃)	85 %, 結露なし (40 ℃)

*1

仕様は23℃ ±5 ℃で有効です
*2

記載されている仕様の範囲。全機能範囲は1240～1680nm
*3

コネクターを含まない最大値
*4

代表的な値は、打ち上げ条件によって異なります

FTBx-9600　カプラー

動画一覧

Introduction to automation

How to physically connect your EXFO equipment

https://youtu.be/vBs4vtSKA1I

この製品に関するお問合せフォーム

フォームが表示されるまでしばらくお待ちください。

しばらくお待ちいただいてもフォームが表示されない場合、恐れ入りますがこちらまでお問合せください。

光通信 ラックマウント測定器

ラックマウント

ラックマウント 仕様 *1

パワーメーター

パワーメーター 仕様 *1

一般仕様

光源

光源 DFB、LED 仕様 *1

光源 SLED 仕様 *1

波長可変光源

波長可変光源 仕様 *1

光アッテネータ

光アッテネータ 仕様 *1

シングルモード

マルチモード

光スイッチ

小型光スイッチ 仕様 *1

低損失型光スイッチ 仕様 *1

光スペクトラムアナライザ

光スペクトラムアナライザ 仕様 *1

スペクトル測定

光学測定

一般仕様

光スペクトラムアナライザ 仕様 *1

スペクトル測定

光入力測定

光学測定

IN-BAND OSNR 測定 *2

POL-MUX OSNR 測定

IN-SERVICE POL-MUX OSNR *1, *3

一般仕様 *1

光カプラ

カプラ 仕様 *1

その他共通仕様

動画一覧

Introduction to automation

How to physically connect your EXFO equipment

https://youtu.be/vBs4vtSKA1I

この製品に関するお問合せフォーム

光通信ラックマウント測定器

ラックマウント　仕様 ^*1

パワーメーター　仕様 ^*1

光源 DFB、LED　仕様 ^*1

光源 SLED　仕様 ^*1

波長可変光源　仕様 ^*1

光アッテネータ　仕様 ^*1

小型光スイッチ　仕様 ^*1

低損失型光スイッチ　仕様 ^*1

光スペクトラムアナライザ　仕様 ^*1

光スペクトラムアナライザ　仕様 ^*1

IN-BAND OSNR 測定 ^*2

IN-SERVICE POL-MUX OSNR ^{1, 3}

一般仕様 ^*1

カプラ　仕様 ^*1
