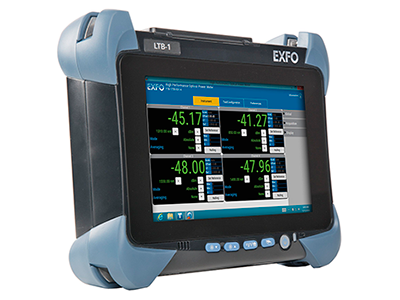

光通信 ベンチトップ 測定器

ベンチトップ型の光ファイバー通信用測定器です。

光パワーメーター、光源、光アッテネータをコンパクトなプラットフォームに収めて、わかりやすいインターフェースでご提供します。

特長

  • 1ch, 2ch, 4ch から選べる光パワーメーター
  • LD, LED, SLED, µITLA から選べる光源
  • シングルモード、マルチモードから選べる光アッテネーター
  • わかりやすいインターフェース
  • 光コネクター端面検査装置 FIP-400B もオプション追加可能

組み合わせ例

LTK-1-1 組み合わせの例

メインフレーム モジュール 1 モジュール 2
LTK-1-1 FTB-1750, 光パワーメーター -
LTK-1-1 FTB-3500, 光アッテネータ -
LTK-1-1 FTB-2150, LD / LED 光源 -
LTK-1-1 FTB-2250, 広帯域光源 -
LTK-1-1 FTB-2850, 波長可変光源 -
LTK-1-2 FTB-1750, 光パワーメーター FTB-3500, 光アッテネータ
LTK-1-2 FTB-1750, 光パワーメーター FTB-1750, 光パワーメーター
LTK-1-2 FTB-3500, 光アッテネータ FTB-3500, 光アッテネータ
LTK-1-2 FTB-1750, 光パワーメーター FTB-2150, LD / LED 光源

仕様プラットフォーム

プラットフォーム LTK-1

メインフレーム デュアルコアプロセッサ / 4 GB RAM / Windows 10
ディスプレイ マルチタッチ、ワイドスクリーン、カラー、1280 x 800 TFT 203 mm
インターフェース RJ45 LAN 10 / 100 / 1000 Mbit/s
USB 2.0 ポート x 2
USB 3.0 ポート x 1
Micro SD カードスロット
3.5 mm ヘッドセット / マイクロフォン
ストレージ 64 GB 内部メモリ(フラッシュ)
バッテリ 充電 Li イオンスマートバッテリ
電源 AC / DC アダプタ、入力:100 V~240 V;50 / 60 Hz;2.5 A max
出力:24 V;3.75 A
大きさ (H x W x D)  LTK-1-1:210 mm x 254 mm x 66 mm
LTK-1-2:210 mm x 254 mm x 96 mm
重さ 最小 *1:2.36 kg
最大 *2:3.70 kg
温度 動作:0 ℃ ~ 40 ℃
保存*3:-40 ℃ ~ 70 ℃
相対湿度 0 % ~ 80 % 結露なし
計測器ドライバ IVI ドライバ、 SCPI コマンド
リモート制御 GPIB(IEEE-488.1, IEEE-488.2)、Ethernet
付属品 ユーザーガイド、適合証明書、校正証明書

アクセサリー(別売り)

  • GP-2016:RJ45 LAN ケーブル(10 ft)
  • GP-2137:USB - RS-232 DB9 male シリアルコンバータ(5 m)
  • GP-2219:コンパクト USB キーボード
  • GP-2233:90 W, AC アダプタ、パワーコード
  • GP-2253:Li イオンスマートバッテリ(1個)
  • GP-2258:USB - GPIB アダプター
  • GP-3024:USB マウス
  • GP-3025:外部 USB キーボード
  • GP-2235:スタイラス(5個)

注)

  • *1
    LTK-1-1 + FTB-1750
  • *2
    LTK-1-2 + FTB-3500 x2
  • *3
    FTB-2150-0012C 保存温度 -30 ℃ ~ 70 ℃

光パワーメーター

光パワーメーター FTB-1750

仕様 *1

機種 FTB-1750-031-1/2/4 FTB-1750-02X-1/2/4
ディテクタ数 1 / 2 / 4 1 / 2 / 4
ディテクタ種類 InGaAs GeX
ディテクタサイズ 1 mm 3 mm
波長範囲(nm) 800 to 1700 800 to 1660
パワー範囲(dBm), typical *2, *3 -80 ~ 8(-84 ~ 9) -53 ~ 22(-60 ~ 22)
精度 ±(5 % + 10 pW)*3, *4 ±(5 % +5 nW)*3, *5
偏波依存感度(dB)*6, *7 ± 0.015 typical ± 0.015 typical
直線性 *8 ± 0.015 dB(-55 dBm ~ 5 dBm) ± 0.015 dB(-37 dBm ~ 5 dBm)
波長分解能(nm) 0.01 0.01
安定化時間(ms), typical 0.4 1
サンプリングレート(sample / s / channel) 5208(最大)  5208(最大)
トリガー入力電圧(Vdc) 0 ~ 5(TTL-type) 0 ~ 5(TTL-type)
アナログ出力電圧(Vdc), typical 0 ~ 5 0 ~ 5
ファイバー種類(µm) 5 / 125 ~ 62.5 / 125  5 / 125 ~ 62.5 / 125

注)

  • *1
    特に記載の場ない場合、すべての仕様は 1550 nm、23 ℃± 1 ℃、20分ウォームアップ後
  • *2
    18 ℃ ~ 28 ℃
  • *3
    セロ点調整後1秒間の平均
  • *4
    23 ℃ ± 1 ℃ 、FOA-322、FC/PCコネクター, 1290 nm~1340 nm または 1420 nm~1640 nm、≦1000 nm の場合 +1 %、≧1640 nm の場合 +6 %
  • *5
    23 ℃ ± 1 ℃、FOA-322、FC/PCコネクター、1000 nm~1570 nm、≦1000 nm の場合 +1 %、≧1570 nm の場合 +3 %
  • *6
    23 ℃ ± 3 ℃、一定波長 1550 nm、一定のパワー、FC/PC コネクター
  • *7
    “(Max-Min)/2” から算出
  • *8
    0 ℃~40 ℃ の一定温度、ゼロ点調整後

光アッテネータ

光アッテネータ FTB-3500

仕様 *1

シングルモード

パワーモニタ なし パワーモニタ 付き
機種 FTB-3500-B FTB-3500-BI
ファイバー種類 (µm) 9 / 125  9 / 125
波長範囲 (nm) 1250 ~ 1650  1250 ~ 1650
最大アッテネーション *2 (dB) ≧ 65  ≧ 65
挿入損失 *3, *4 (dB):Typical 1 1.5
挿入損失 *3, *4 (dB):Maximum 1.5 2.2
アッテネーション設定分解能 (dB):typical 0.002 0.002
アッテネーション直線性 *5 (dB) ± 0.1  ± 0.1
アッテネーション再現性 *6 (dB):typical ± 0.01  ± 0.01
アッテネーション波長均一性:1510 nm ~ 1605 nm g (dB) ± 0.05  ± 0.05
アッテネーション波長均一性:1450 nm ~ 1630nm g (dB) ± 0.09  ± 0.09
パワーメーター直線性 *8 (dB)  N/A  ± 0.03
パワー設定再現性 *6 (dB), 2σ N/A  ± 0.035
PDL i (dB) peak-to-peak 0.15 0.2
反射減衰量 *3, *10 (dB):typical  60 60
最大入力パワー (dBm) 23 23
可変速度 (ms), typical *11:1 dB ≦ 160 ≦ 160
可変速度 (ms), typical *11:10 dB ≦ 515 ≦ 515
シャッターアイソレーション (dB):typical ≧ 100 ≧ 100

マルチモード

パワーモニタ なし パワーモニタ 付き
機種 FTB-3500-C, D FTB-3500-CI, DI
ファイバー種類 (µm) 50 / 125, 62.5 / 125 50 / 125, 62.5 / 125
波長範囲 (nm) 700 ~ 1350 700 ~ 1350
最大アッテネーション *2 (dB) ≧ 60 ≧ 60
挿入損失 *3, *4 (dB):Typical 1.3 1.5
挿入損失 *3, *4 (dB):Maximum 2 3
アッテネーション設定分解能 (dB):typical 0.002 0.002
アッテネーション直線性 *5 (dB)  ± 0.1 ± 0.1
アッテネーション再現性 *6 (dB):typical ± 0.01 ± 0.01
パワーメーター直線性 *8 (dB) N/A ± 0.03
パワー設定再現性 *6 (dB), 2σ N/A ± 0.035
反射減衰量 *3, *10 (dB):typical 40 40
最大入力パワー (dBm)  20 20
可変速度 (ms), typical *11 :1 dB ≦ 160 ≦ 160
可変速度 (ms), typical *11 :10 dB ≦ 515 ≦ 515
シャッターアイソレーション (dB):typical > 100 > 100

注)

  • *1
    23 ℃ ± 1 ℃
  • *2
    ≦1550 nm
  • *3
    シングルモード 1310 nm、1550 nm、マルチモード 850 nm
  • *4
    コネクター除く
  • *5
    シングルモード 1310 nm、1550 nm(最大 40 dB)、マルチモード 850 nm、1300 nm(最大 45 dB)、入力光は非偏光
  • *6
    最大 40 dB アッテネーション
  • *7
    20 dB アッテネーション時、0 dB との比較
  • *8
    1550 nm 、30 分ウォームアップ後、ゼロ点調整後、入力パワー 20 dBm~-40 dBm
  • *9
    最大 20 dB アッテネーション、1550 nm
  • *10
    FC / APC コネクター
  • *11
    プラットフォームのプロセス時間を含む
  • *12
    1300 nm、30 分ウォームアップ後、ゼロ点調整後、入力パワー 17 dBm~-40 dBm

LD LED 光源

FTB-2150 LD / LED 光源

仕様 *1

IL / ORL 用 DFBs

機種 0023B-1 2346B-1
波長 (nm) 1310 ± 6.5, 1550 ± 6.5 1310 ± 6.5, 1490 ± 6.5, 1550 ± 6.5, 1625 ± 10
線幅 (nm) < 1 < 1
光出力 (dBm) *2 ≧1 ≧1
安定性 (dB) *2, *3:15 分 ±0.07 ±0.07
アッテネーション範囲 (dB) > 9 > 9
変調 None, 270 Hz, 330 Hz, 1 kHz, 2 kHz, ORL optimized
LED 光源
機種 0012C-1
波長 (nm) 850 ± 25, 1300 -20/+30
スペクトル幅 (nm):850 nm 30 to 60
スペクトル幅 (nm):1300 nm 100 to 140
光出力 (dBm) *2 ≧ -25.0
安定度 (dB) *2, *3:15 分 ±0.06
変調 None, 270 Hz, 330 Hz, 1 kHz, 2 kHz
励起条件 *4 製御された励起条件 IEC 61280-4-1 Ed.2 エンサークルドフラックス仕様内

注)

  • *1
    23 ℃ ± 1 ℃、30 分ウォームアップ後最大出力、FC/APC コネクター(マルチモード光源は除く)
  • *2
    CW
  • *3
    最大値と最小値との差の半分を ± で表示
  • *4
    850 nm 用出力コネクター
  • *5
    23 ℃ ± 1 ℃、ウォームアップ後最大出力、アイソレータ付き、反射減衰量 ≧ 30 dB
  • *6
    1460 nm~1625 nm
  • *7
    0.1 nm 分解能バンド幅、1490 nm~1590 nm

SLED 光源

FTB-2250 広帯域光源

仕様 *1

SLED 光源

機種  SCLI-1
平均波長 (nm)  1550 ± 25
光出力 (dBm)  ≧ 3
ピークスペクトル密度 (dBm/nm) *6 -23
最小スペクトル安定度 (dBm/nm) *6 -27
総出力安定度 (dB) c:15 分 ± 0.017
総出力安定度 (dB) *3:8 分 ± 0.02
スペクトル密度安定度 (dB) *3, *7:15 分 ± 0.035 (typical)
スペクトル密度安定度 (dB) *3, *7:8 分 ± 0.046 (typical)
リップル (dB) *7 0.35
ファイバー種類 (µm) 9 / 125

注)

  • *1
    23 ℃ ± 1 ℃、30 分ウォームアップ後最大出力、FC / APC コネクター(マルチモード光源は除く)
  • *2
    CW
  • *3
    最大値と最小値との差の半分を ± で表示
  • *4
    850 nm 用出力コネクター
  • *5
    23 ℃ ± 1 ℃、ウォームアップ後最大出力、アイソレータ付き、反射減衰量 ≧ 30 dB
  • *6
    1460 nm~1625 nm
  • *7
    0.1 nm 分解能バンド幅、1490 nm~1590 nm

µITLA 光源

FTB-2850 µITLA 波長可変光源

仕様 *1

波長選択範囲
C band
動作波長範囲 1527.605 nm ~ 1568.772 nm
導波周波数範囲 191.100 THz ~ 196.250 THz
L band
動作波長範囲 1568.772 nm ~ 1611.787 nm
導波周波数範囲 186.000 THz ~ 191.100 THz
LD 種類 熱可変外部共振器ダイオードレーザー
周波数(波長)選択精度 100 MHz (1 pm) *2
可変時間 < 30 s
スペクトル特性
線幅 (FWHM), 瞬間 *4 < 100 kHz
サイドモード抑制比 40 dB (55 dB typical)
周波数(波長)精度 ± 2.5 GHz (± 22 pm) *2, *3
周波数(波長)安定度 ± 0.3 GHz (± 3 pm) *2  24時間
光出力特性
最大光出力 S: ≧ 12.5 dBm
H: ≧ 15 dBm (C-band のみ)
最小光出力 S: ≦ 8 dBm
H: ≦ 11 dBm (C-band のみ)
出力確度(校正後) *5 ± 0.6 dB
出力安定度 ± 0.1 dB (24時間) (2 σ)
出力調整精度 0.01 dB
出力平坦度, peak-to-peak 0.5 dB (全波長範囲)
偏波消光比 > 18 dB (偏波保持ファイバー使用)
相対強度雑音 RIN (for 13 dBm) -140 dB/Hz (10 MHz ~ 40 GHz)
出力モニタ 組込

注)

  • *1
    23 ℃ ± 3 ℃
  • *2
    わずかに波長依存性あり
  • *3
    周波数制度は周波数リニアリティを含む
  • *4
    波長ロック機構で FM ディザリングを使用、線幅は積算時間 1ms で測定
  • *5
    最大出力時
