光スイッチ
MXS-9100

DiCon Fiberoptics社と共同開発した高い信頼性のMEMSスイッチです。 MxNマトリックススイッチと1xNアレースイッチの両方を提供しています。

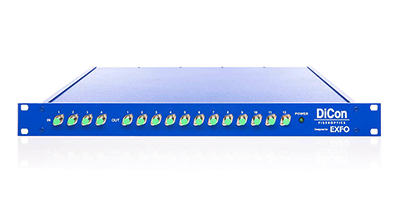

MXS-9100　光スイッチ

特長

  • 高い信頼性のDiCon Fiberoptics社MEMS技術
  • プロトコルとビットレートは独立
  • 高密度設計により、ラックスペースを最小化
  • 寿命 > 109 サイクル
  • イーサネットリモートコントロールを介したSCPI

構成

# 構造：種類 構成：最小 構成：最大 ファイバー種類
1 MxN マトリックス 2x8 96x96 シングルモード
2 1xN アレー 1x4 1x8 シングルモード
3 1xN アレー 1x4 1x12 マルチモード

MxN仕様

光学特性 1, 2

パラメーター 仕様
挿入損失 3 0.8 dB typical, 1.4 dB max
クロストーク -70 dB typical, -55 dB max.
反射 -55 dB typical, -45 dB max.
切替時間 15 ms typical, 20 ms max.
WDL 4 0.3 dB max. (2x8 to 16x16), 0.4 dB max. (24x24 to 96x96)
PDL 0.08 dB typical, 0.25 dB max.
繰返し再現性 5 0.01 dB typical, 0.06 dB max.
光入力 500 mW max.
動作温度 0 ～ 50 ℃
保存温度 -20 ～ 60 ℃
相対湿度 0% ～ 80% 結露なし
ファイバー種類 9 / 125 µm シングルモード
動作波長範囲 1290 - 1650 nm
  • ①
    コネクタなし 23 ± 5 ℃、コネクタ損失 0.2 dB
  • ②
    波長範囲内において　C, L, O, U band
  • ③
    @1550nm (C Band)
    1310 nm (O band) では、 typical 0.1 dB、最大 0.2 dB 増加
    1590 nm (L band) では、 typical 0.1 dB、最大 0.2 dB 増加
    1625 nm (U band) では、 typical 0.2 dB、最大 0.4 dB 増加
  • ④
    中心波長(1310, 1550, 1590, 1625 nm) +/- 20 nm、U band では 0.1 dB 増加
  • ⑤
    100 サイクル

電気特性

パラメーター 仕様
ラッチング なし
制御 Ethernet Interface with EXFO SCPI Command Set
電源 AC 100 - 240 V, 50/60 Hz

機械特性

パラメーター 仕様　
大きさ 2x8 ～ 16x16 高さ：43.65 mm (1U)
幅：483 mm (19”)
奥行：342 mm
大きさ 24x24 ～ 32x32 高さ：88.0 mm (2U)
幅：483 mm (19”)
奥行：434.5 mm
大きさ 48x48 ～ 96x96 高さ：177 mm (4U)
幅：483 mm (19”)
奥行：434.5 mm

1xN シングルモード仕様

光学特性 1

パラメーター 仕様
挿入損失 2 0.7 dB max
クロストーク -50 dB max.
反射 -50 dB max.
切替時間 30 ms max.
WDL 3 0.5 dB max.
PDL 0.15 dB max.
繰返し再現性 4 0.02 dB max.
光入力 500 mW max.
動作温度 0 ～ 50 ℃
保存温度 -20 ～ 60 ℃
相対湿度 0 % ～ 80% non-condensing
ファイバー種類 9 / 125 µm singlemode
動作波長範囲 1290 - 1650 nm
  • ①
    コネクタなし 23 ± 5 ℃、コネクタ損失 0.4 dB
  • ②
    挿入損失 (IL) @ 1550 nm、1625 nm、@ 1310 nm では最大 0.2 dB 増加
  • ③
    波長範囲内 1290 - 1330 nm、1530 - 1570 nm、1605 - 1641 nm
  • ④
    100 サイクル

電気特性

パラメーター 仕様
ラッチング なし
制御 Ethernet Interface with EXFO SCPI Command Set
電源 AC 100 - 240 V, 50/60 Hz

機械特性

シャーシサイズ 仕様　
1U 高さ：43.65 mm
幅：483 mm (19”)
奥行：342 mm
2U 高さ：88.0 mm
幅：483 mm (19”)
奥行：434.5 mm
4U 高さ：177 mm (4U)
幅：483 mm (19”)
奥行：434.5 mm

シャーシサイズ

1x4

スイッチの数　 FC/APC, FC/UPC LC/APC, LC/UPC SC/APC, SC/UPC
1 1U 1U 1U
2 1U 1U 1U
4 1U 1U 1U
6 1U 1U 1U
8 2U 1U 1U

1x8

スイッチの数　 FC/APC, FC/UPC LC/APC, LC/UPC SC/APC, SC/UPC
1 1U 1U 1U
2 1U 1U 1U
4 1U 1U 1U
6 2U 1U 2U
8 4U 1U 2U

1xN マルチモード仕様

光学特性 1

パラメーター　 仕様
挿入損失 2：1x4 1.3 dB max.
挿入損失 2：1x8, 50 µm 1.5 dB max.
挿入損失 2：1x8, 62.5 µm 1.8 dB max.
挿入損失 2：1x12 2.0 dB max.
クロストーク 3：50µm -25 dB max.
クロストーク 3：62.5µm -20 dB max.
反射 -20 dB max.
切替時間 30 ms max.
繰返し再現性 4 0.02 dB max.
光入力 500 mW max.
動作温度 0 ～ 50 ℃
保存温度 -20 ～ 60 ℃
相対湿度 0% ～ 80% 結露なし
ファイバー種類 50/125 µm マルチモード
62.5/125 µm マルチモード
動作波長範囲 850 & 1310 nm
  • ①
    コネクタなし 23 ± 5 ℃、コネクタ損失 0.4 dB
  • ②
    LED 光源でコア内全域励起。 VCSELs などのように全域を励起しない場合小さな値となることがあります
  • ③
    光学的に OFF の状態のアイソレーションと同じ
  • ④
    100 サイクル

電気特性

パラメーター 仕様
ラッチング なし
制御 Ethernet Interface with EXFO SCPI Command Set
電源 AC 100 - 240 V, 50/60 Hz

機械特性

シャーシサイズ 仕様　
1U 高さ：43.65 mm
幅：483 mm (19”)
奥行：342 mm
2U 高さ：88.0 mm
幅：483 mm (19”)
奥行：434.5 mm
4U 高さ：177 mm (4U)
幅：483 mm (19”)
奥行：434.5 mm

シャーシサイズ

1x4

スイッチの数 FC SC
1 1U 1U
2 1U 1U
4 1U 1U
6 1U 1U
8 2U 1U

1x8

スイッチの数 FC SC
1 1U 1U
2 1U 1U
4 1U 1U
6 2U 2U
8 4U 2U

1x12

スイッチの数 FC SC
1 1U 1U
2 1U 1U
4 2U 2U
6 - -
8 - -
