ロックインアンプモジュール
LIA-MV(D)-200シリーズ
LIA-MV(D)-200 シリーズ ロックインアンプモジュールは、スタンドアローンユニットとしてデザインされ、フロントパネルからマニュアルでプログラミングできるほか、デジタルインターフェースにより遠隔でプログラミングも可能です。
標準のデジタル I / O カードを使用することで、感度 ・ 時定数 ・ 位相シフトを簡単にコントロールできます。
これらの特長により、LIA-MV(D)-200 シリーズは、複雑であったり自動化された試験システム用として、また、一般の開発 ・ 研究用として、コストパフォーマンスに優れた理想的なユニットです。

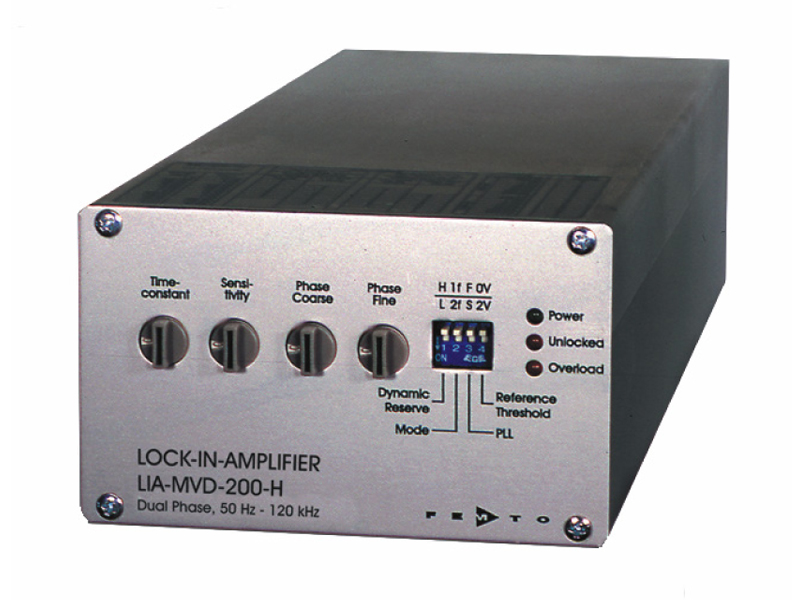

LIA-MVD-200-H

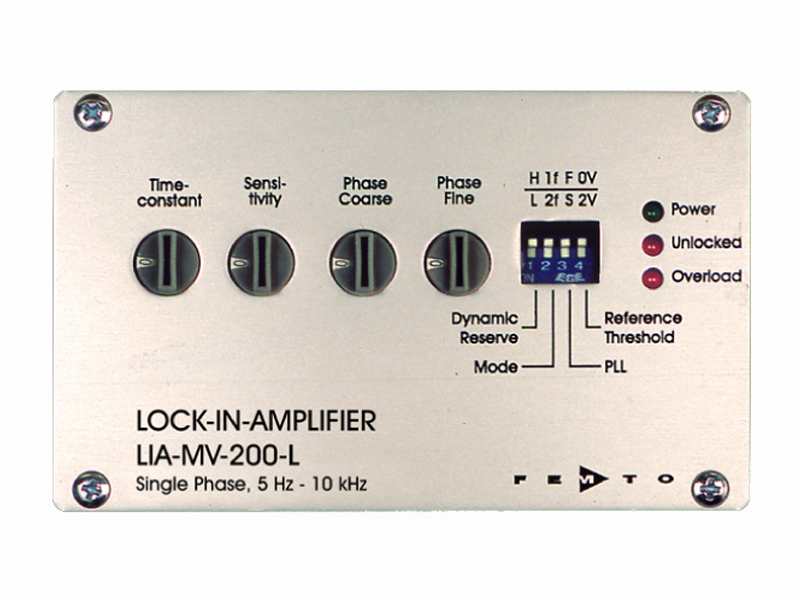

LIA-MV-200-L 正面

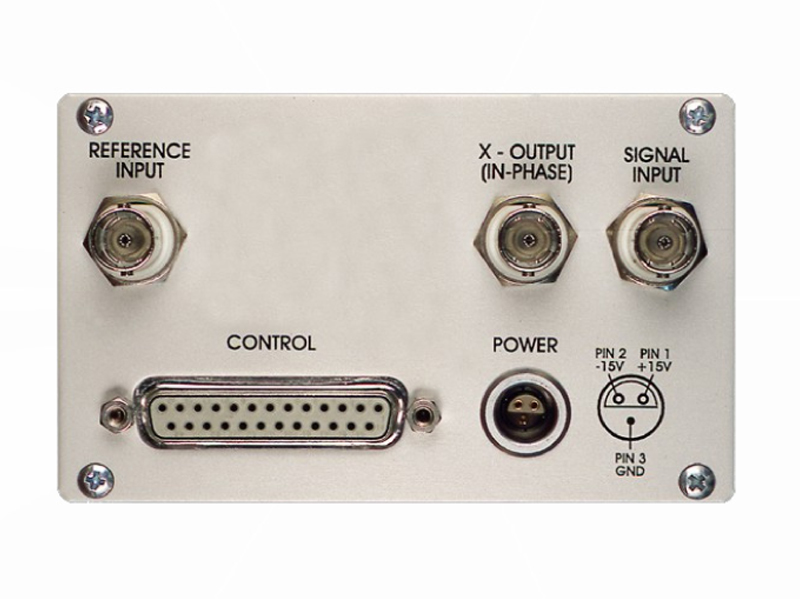

LIA-MV-200-L 背面
特長
- １位相／２位相
- 堅牢アルミボディ
- BNC 入出力コネクター
- 周波数範囲 5Hz～120kHz
- デジタル位相シフタ 0°～360°
- 参照発振モジュール SOM-1オプション
仕様 ・ データシート
| Model | LIA-MV-200-L １位相 |
LIA-MV-200-H １位相 |
LIA-MVD-200-L 2位相 |
LIA-MVD-200-H ２位相 |
|---|---|---|---|---|
| 周波数範囲 | 5 Hz～10 kHz | 50 Hz～120 kHz | 5 Hz～10 kHz | 50 Hz～120 kHz |
| 時定数 | 3 ms～10 s 6 or 12 dB/Oct. |
300 µs～1 s 6 or 12 dB/Oct. |
3 ms～10 s 6 or 12 dB/Oct. |
300 µs～1 s 6 or 12 dB/Oct. |
| データシート | ||||
| 出力(BNC) | X = In Phase, ±10 V Full Scale, Short-Circuit Protected, Signal Monitor Output |
X = In Phase, ±10 V Full Scale, Short-Circuit Protected, Signal Monitor Output |
X = In Phase, ±10 V Full Scale, Short-Circuit Protected, Signal Monitor Output |
X = In Phase, ±10 V Full Scale, Short-Circuit Protected, Signal Monitor Output |
| 感度 (Full Scale) |
Voltage: 3 µV～ 1 V in 1-3-10 Steps Current: 30 pA～ 10 µA in 1-3-10 Steps |
|---|---|
| 電圧入力(BNC) | Instrumentation-Amplifier, Noise 12 nV/√Hz |
| 電流入力(BNC) | Transimpedance-Amplifier, Gain 100 kV/A, Noise 0.4 pA/√Hz |
| 信号フィルター | Highpass 0.2 Hz - 1 kHz and Lowpass 100 Hz - 1 MHz, User Selectable |
| 参照入力 (BNC) | 100 mV to 5 V, Switchable to TTL |
| 位相 | Adjustable 0°～ 360° with 8 Bit Resolution, Temperature Drift < 0,01°/℃ |
| 最大ダイナミック リザーブ |
80 dB |
| デジタル制御 | 16 TTL/CMOS Inputs: 8 Bit Phase, 4 Bit Time Constant, 4 Bit Sensitivity |
| 電源入力 | ± 15 V, + 120 mA / - 60 mA |
| サイズ | 223×105×65 mm (L×W×H), Weight 1,000 gr. (2.2 lbs) |
-
※参照発振器 SOM-1はオプションでモジュール内の拡張コネクターにて接続できます。
-
※電源入力は3-pinのLEMOソケットです。 接続用コネクターはデバイスに付属されます。
-
※PS-15電源はオプションで追加できます（オプトサイエンス推奨）。
-
※その他の情報は、データシートをご確認ください。
応用
- 分光
- 発光、蛍光、燐光 計測
- 光散乱計測
- レーザー安定化
- 光学的、電気的 品質管理
- 産業用、研究用 計測システム
- 一般的研究用途
