1GHz 可変ゲイン 電圧アンプ
DUPVAシリーズ

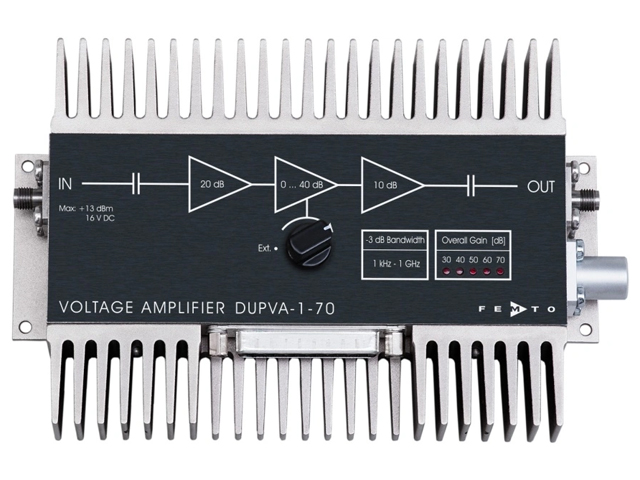

超広帯域電圧アンプ DUPVA-1 は、大ダイナミックレンジでの高速で高精度の測定のために設計されました。
ゲインは、本体のセレクタ もしくは 光アイソレートリモート制御インターフェースにより設定できます。
異なるゲイン設定において差のない立上り時間は、信頼性のある時間分解測定には不可欠です。
DUPVA において、どのゲイン設定においても保証されるゲイン無依存の周波数応答性は高精度の時間分解計測を可能にします。
加えて、周波数応答性は全周波数帯域においてフラットになるよう最適化されています。パルス測定、過渡現象測定において、ゲインピーキングや明確な歪みが発生することがありません。
特長
- 切換式ゲイン 最大 70 dB
- 10 dB ステップ
- バンド幅 1 kHz ～ 1.2 GHz
- バンド幅 ゲイン設定無依存 （保証）
- ノイズ指数 1.9 dB (330 pV/√Hz)
- ローカル / リモートゲインコントロール
応用
- オシロスコープ、トランジェントレコーダ用 プリアンプ
- 光電子増倍管、マルチチャネルプレート用 アンプ
- 光センサー、電流アンプ用 ブースターアンプ
- 時間分解 パルス、過渡現象測定
- 自動測定システム
仕様・データシート
| モデル | DUPVA-1-60 | DUPVA-1-70 |
|---|---|---|
| カットオフ下限周波数 | 1 kHz | 1 kHz |
| カットオフ上限周波数 | 1.2 GHz | 1.1 GHz |
| 立上り / 立下り時間 | 380 ps | 390 ps |
| ゲイン | 20/30/40/50/60 dB | 30/40/50/60/70 dB |
| ゲインフラットネス | 0.15 dB | 0.15 dB |
| 入力ノイズ指数 | NF 3.0 dB (450 pV/√Hz) | NF 1.9 dB (330 pV/√Hz) |
| 出力パワー | 13 dBm (-1 dB Compression) | 12 dBm (-1 dB Compression) |
| 入出力 | 50 Ω, SMA Connector | 50 Ω, SMA Connector |
| 電源入力 | ±15 V, + 350 mA / - 100 mA |
±15 V, + 250 mA / - 100 mA |
| データシート |
| モニタ出力 | DC～100 kHz、D-Sub コネクタ、 ゲイン= 1 |
|---|---|
| コントロールインターフェース | 3 x 光アイソレートデジタル入力、 TTL/CMOSコンパチブル |
| ケース | 170 x 105 x 45 mm (L x W x H)、重量 510 g (1.2 ポンド) |
| ゲイン設定LED表示。 出力短絡保護。 3 ピン LEMOコネクタ 電源入力。 電源入力用コネクタ付属。 PS-15 パワーサプライ別売り。 その他詳細情報はデータシートをご参照ください。 |
-
※製品仕様は改良などにより、予告なしに変更となる場合あります。

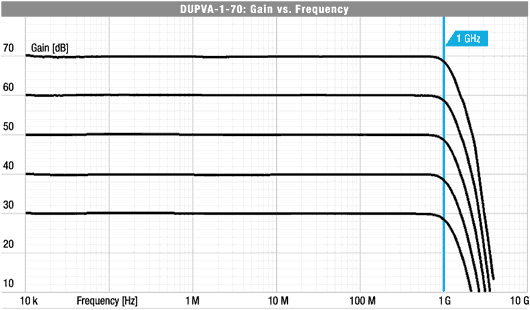

Typical Performance Characteristics
