ラマン散乱抑制 FBG

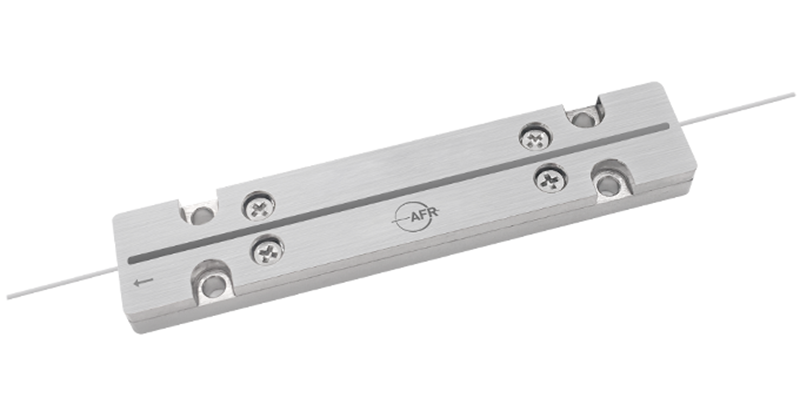

ClearCut RSS-FBGシリーズ
高出力ファイバーレーザー用の超低挿入損失のファイバーブラッググレーティングです。

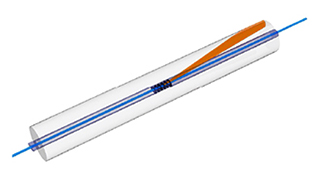

ClearCut 設計と特殊な加工を特長としており、再コーティング付きであればkWレベルのポンプパワーとシグナルパワーに対応します。 SRS（誘導ラマン散乱）を発生源から除去し、被加工物からの逆反射を防ぐことができる費用対効果の高いソリューションです。
特長
- ハイパワー対応
- 低温度スロープ
- 卓越した信頼性
用途
- ファイバーレーザー
仕様
| パラメーター | 単位 | 値 |
|---|---|---|
| 通過帯域中心波長 | nm | 1080 |
| RSS波長 | nm | 1132 ± 10 |
| 最大 挿入損失（ 通過帯域中心波長 ） | dB | 0.2 |
| 最小 減衰量 | dB | 20 |
| 最小 反射損失（ RSS波長 ） | dB | 25 |
| ファイバーコア/クラッド径 | µm | 14/250、20/400、25/400 |
| 最大 コア信号 パワーハンドリング | W | 2000（14 / 250）,3000（20 / 400）,3000（25 / 400） |
| 最大 コアRSS パワーハンドリング | W | 20（14 / 250）,30（20 / 400）,30（25 / 400） |
| 最大 クラッドポンプ パワーハンドリング | W | 1500（14 / 250）,2000（20 / 400）,2000（25 / 400） |
| パッケージ外形寸法 | mm | 60 (L) X 12 (W) X 5 (H) |
| 保存温度 | ℃ | - 40 ～ 85 |
