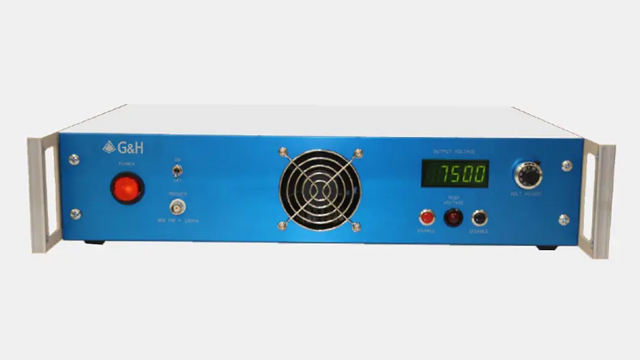

ラックマウント型ポッケルスセル ドライバー
HVR-Drive™
このドライバーの繰り返し周波数は0～200 kHz、出力電圧は0～7.5 kV、立ち上がりと立ち下がりの時間は10～15 ns、パルス幅は100 ns～5 µsです。立ち上がりと立ち下がりのエッジが速い、トップハット波形を生成します。
内蔵デジタル電圧計により、ドライバーに印加する前に出力電圧を設定でき、安全性を高めるために個別の高電圧イネーブル／ディセーブル・ボタンが標準装備されています。独立したトリガーオン/オフスイッチは、リアパネル出力コネクタの高電圧も無効にする簡単なパルス制御を提供します。
HVR-システムは標準483 mm（19インチ）ラックマウント筐体に収納され、ベンチトップユニットとしても使用できます。50 kHzまでの動作には強制空冷、それ以上の繰り返し周波数には水冷が可能です。
特長
- 0-200 kHz繰り返しパルス
- 1.0-7.5 kV出力電圧
- 10-15 nsの立ち上がりおよび立ち下がり時間
- パルス幅100 ns～5 µs
- バイポーラ平衡出力
仕様
| Input voltage | Min: 88 VAC, Max: 264 VAC |
|---|---|
| Input frequency | Min: 50 Hz, Max: 60 Hz |
| Voltage | Min: 4 V, Max: 6 V, Normally 5 V, 50 Ω input impedance |
| Trigger to output delay (5 V trigger) | 100 ns |
| Duty cycle | Max ratio of pulse width to period (1/frequency): 20%. |
| Pulse repetition rate | Air cooled max: 50 kHz, Water cooled max: 200 kHz |
|---|---|
| Pulse amplitude | 1.0 kV, 7.5 kV |
| Rise/fall times (6–10 pF output capacitance ※1) | Min: 10 ns, Max: 15 ns |
| Operating ambient | Min: 0 °C, Max: 40 °C |
-
※1Unit has been tested with up to a 100 pF load and demonstrated rise/fall times less than 40 ns.
Standard Output Configurations
| Amplitude | Maximum rep rate | Model number | Cooling method |
|---|---|---|---|
| 0–6 kV | 10 kHz | HVR-60010 | Air |
| 0–6 kV | 30 kHz | HVR-60030 | Air |
| 0–6 kV | 150 kHz | HVR-60150 | Water |
| 0–7.5 kV | 5 kHz | HVR-75005 | Air |
| 0–7.5 kV | 10 kHz (0–6kV @ 20 kHz) | HVR-75010 | Air |
| 0–7.5 kV | 100 kHz (0–5 kV @ 200 kHz) | HVR-75010 | Water |
