OEM ポッケルスセル ドライバー
Q-Drive™
このドライバーの繰り返し周波数は、1-4.5 kHz、出力電圧は1.5-4.5 kV、立ち上がりと立ち下がりの時間は4-7 ns、パルス幅は150 ns-5 µsです。

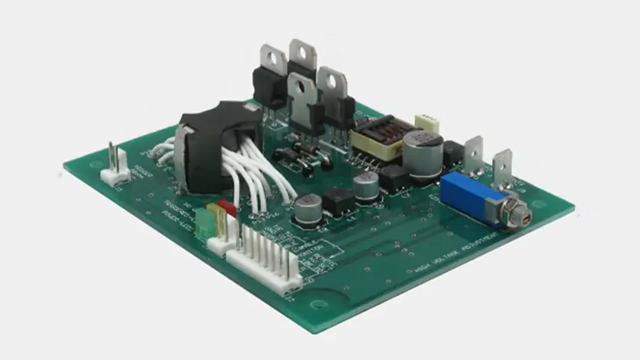

ドライバーは100x83 mmのコンパクトな回路基板にパッケージされています。ドライバーは電源とすべての制御回路を完全に内蔵しており、動作に必要なのはDC24Vとトリガー信号だけです。
また、部品へのストレスが少なく、マージンを持ったワーストケースで設計されているため、高い信頼性を実現しています。ドライバーは-40℃から+70℃までの仕様に対応しています。30 pFまでの負荷で動作します。
特長
- 4-7 ns、1.5-4.5 kV、1 Hz - 4.5 kHzの性能
- 50 Ω絶縁トリガー
- 電圧モニター
- 電源、高電圧、トリガーのステータスLED
- 電リモート・オン/オフおよび電圧セットポイント
- バイポーラ平衡出力
- 24 VDC入力電源
- ラボ用バージョンあり
仕様
| Pulse top | Nominal: 150 ns (4 kV output, 6 pF cell capacitance) |
|---|---|
| Decay time constant | Nominal: <5 μs (4 kV output, 6 pF cell capacitance) |
| Pulse voltage | Min: 1.5 kV, Max: 4.5 kV |
| Load capacitance | Max: 30 pF |
| 24 VDC | Max: 180 mA (Power limit before output fold-back) |
| Trigger voltage | Min: 2 V, Max: 8 V |
|---|---|
| Input impedance | Min: 48 Ω, Max: 52 Ω |
| Pulse width | Min: 200 ns |
| Jitter, trigger to output | Nominal: 20 ps RMS (2 ns trigger rise time, Tektronix 11801) |
| Temperature | Min: -20° C, Max: 50° C |
