円形グラデーション式 NDフィルター

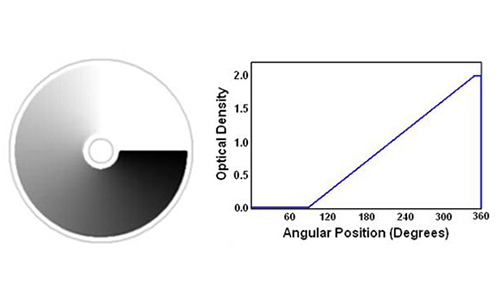

円形グラデーション式 NDフィルターは、フィルターを回転させて光をリニアに減衰させます。
フィルターは白色光源、レーザー光でお使いいただけます。
また、2 枚のフィルターを組み合わせて逆回転させることで、限られた広い範囲で一定の密度の減衰効果を得ることができます。
仕様
| 基板 | BK7, fused silica |
|---|---|
| 外径 | 20 mm - 200 mm |
| 内径 | 7.5 mm、8.0 mm、8.3 mm |
| 外径の公差 | + 0 / - 0.15 mm |
| 内径の公差 | + 0.15 / - 0 mm |
| 厚さの公差 | ± 0.1 mm |
| 平行度 | 3 ’ |
| 標準リニアリティ | ± 5 % |
| 光学濃度（OD）の最深部の標準偏差 | ± 5 % |
| 表面品質 | 80 - 50 |
| コーティング範囲 | 0° - 270° |
| 設計波長 | 550 nm |
| 校正波長 | 380 nm - 2000 nm (BK7) 250 nm - 2500 nm (fused silica) |
ラインアップ
標準品
| 型番 | 外径（mm） | 内径（mm） | 光学濃度 | 基板 |
|---|---|---|---|---|
| CVND10-B100A | 100 | 7.5 | 1 | BK7 |
| CVND20-B100A | 100 | 7.5 | 2 | BK7 |
| CVND30-B100A | 100 | 7.5 | 3 | BK7 |
| CVND40-B100A | 100 | 7.5 | 4 | BK7 |
| CVND10-B50B | 50 | 8.0 | 1 | BK7 |
| CVND20-B50B | 50 | 8.0 | 2 | BK7 |
| CVND30-B50B | 50 | 8.0 | 3 | BK7 |
| CVND40-B50B | 50 | 8.0 | 4 | BK7 |
| CVND10-B25C | 25 | 8.3 | 1 | BK7 |
| CVND20-B25C | 25 | 8.3 | 2 | BK7 |
| CVND30-B25C | 25 | 8.3 | 3 | BK7 |
| CVND40-B25C | 25 | 8.3 | 4 | BK7 |
| CVND10-B60C | 60 | 8.3 | 1 | BK7 |
| CVND20-B60C | 60 | 8.3 | 2 | BK7 |
| CVND30-B60C | 60 | 8.3 | 3 | BK7 |
| CVND40-B60C | 60 | 8.3 | 4 | BK7 |
