Ｍ型ビームシェーパ
M-Shaper

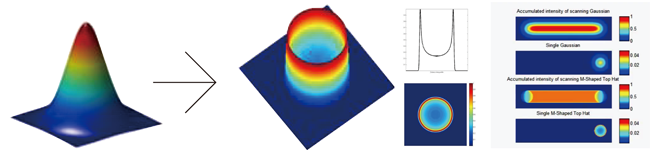

HOLO/OR社のM-Shaperは、ガウシアンビームをM型のプロファイルに変換する先進的な回折光学素子です。
この革新的なデバイスは、レーザー材料処理、特に溶接、切断、スクライビングに適しており、均一な露光とクリアなエッジ定義が特徴です。
波長範囲は紫外から赤外まで広がっており、193 nmから10.6 µmまで対応しています。M-Shaperは高効率（86%〜96%の回折効率）、高パワー耐性を備え、様々な角度とカスタムデザインで提供されます。
さらに、オプショナルのARコーティングが可能で、用途に応じた最適化が行えます
特長
- Round M-Shape output profile (before integration)
- Uniform exposure over scanned lines
- Clearer defined edge
- High efficiency
- High power threshold
- Wavelengths from UV to IR
- Optional Ar/Ar coating
アプリケーション
-
Laser materials processing:
・welding
・cutting
・scribing - Strong weld seams (also in Plastics)
仕様
| 部材 | 石英、ZnSe |
|---|---|
| 波長範囲 | 193 nm～10.6 µm |
| Full angle | Large range of full angles |
| DOE design | 2-level (binary) to 16-level |
| 回折効率 | 86 ～ 96 % |
| Element size: | Few mm to 100mm |
| コーティング（オプション） | AR / AR |
| Custom Design | Almost any size |
標準品リスト
| PN | λ [nm] |
Beam Dia [mm] |
θf [mRad] |
Image size [µm] for EFL=100mm |
Element size [µm] |
Image Shape |
Remarks |
|---|---|---|---|---|---|---|---|
| MR-010-I-Y-A | 1064 | 2.3 | 1.02 | 102.0 | 11 | Round | |
| MR-015-I-Y-A | 1064 | 4.2 | 6.06 | 606.0 | 11 | Round | |
| MR-013-I-Y-A | 1064 | 4.2 | 13.32 | 1332.0 | 11 | Round | |
| MR-005-I-Y-A | 1064 | 7.9 | 0.29 | 29.0 | 20 | Round | |
| MR-006-I-Y-A | 1064 | 10.2 | 0.23 | 23.0 | 25.4 | Round | |
| MR-002-I-Y-A | 1064 | 4.5 | 0.52 | 52.0 | 11 | Round | |
| MR-009-I-Y-A | 1064 | 11.3 | 0.21 | 21.0 | 25.4 | Round | |
| MR-003-I-Y-A | 1064 | 5.3 | 0.43 | 43.0 | 25.4 | Round | |
| MR-007-I-Y-A | 1064 | 6.8 | 0.34 | 34.0 | 25.4 | Round | |
| MR-011-I-Y-A | 1064 | 3.4 | 0.69 | 69.0 | 11 | Round | |
| MR-004-I-Y-A | 1064 | 5.7 | 0.40 | 40.0 | 25.4 | Round | |
| MR-008-I-Y-A | 1064 | 9 | 0.26 | 26.0 | 25.4 | Round | |
| MR-001-I-Y-A | 1064 | 8.5 | 4.26 | 426.0 | 25.4 | Round | |
| MR-014-I-Y-A | 1064 | 4.2 | 10.13 | 1013.0 | 11 | Round | |
| MR-012-I-Y-A | 1064 | 8.4 | 1.03 | 103.0 | 25.4 | Round | |
| MR-016-I-Y-A | 1064 | 7 | 3.29 | 329.0 | 25.4 | Round | |
| RD-232-I-Y-A | 1064 | >1.5 | 34.90 | 3490.4 | 11 | Round | MM |
| RD-247-I-Y-A | 1064 | >6 | 8.73 | 873.0 | 25.4 | Round | MM |
| RD-254-I-Y-A | 1064 | >4 | 17.45 | 1745.0 | 20 | Round | MM |
技術資料
データシート
製品デモ 動画
M-Shaper beam profile vs Gaussian beam
M-Shaper beam profile vs Top Hat profile
