レンズ
Vortex

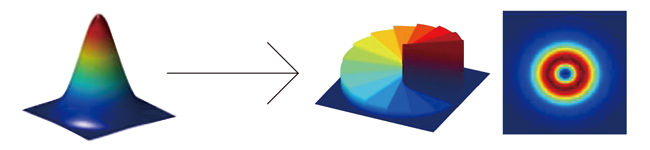

HOLO/OR社のVortexレンズは、ガウシアンビームをスパイラル形状に変換する革新的な光学デバイスです。
このレンズは、特にレーザー溶接、量子光学、天文学、および高分解能顕微鏡分野でその効果を発揮します。
Vortexレンズは石英、ZnSe、プラスチックなど様々な材料で利用可能で、波長範囲は193 nmから10.6 µmまで対応しており、最大98%の回折効率を実現します。
また、ARコーティングのオプションがあり、多様なアプリケーションニーズに応えます。
この製品は高出力にも対応し、UVからIRまでの広範な波長にも対応可能で、低後方反射を特徴としています。
HOLO/OR社製のVortexレンズは、その高性能と汎用性で多くの産業で信頼されています。
特長
- 高出力対応
- 高効率
- 低後方反射
- UV～IR に対応
- AR コーティング オプション有
アプリケーション
- 高分解能顕微鏡
- レーザー溶接用深溶込み
- 天文学
- 量子光学
仕様
| 部材 | 石英、ZnSe、プラスチック |
|---|---|
| 波長範囲 | 193 nm～10.6 µm |
| サイズ | 5 mm ～ 38.1 mm |
| 回折効率 | 75 ～ 98 % |
| コーティング（オプション） | AR / AR |
| 位相回転数 | M=1, 2, 3, 4, 5, 6 |
標準品リスト
| PN | λ [nm] |
Element Size [mm] |
Typical Efficiency [%] |
Topological charge |
Outer ring size [µm] |
Remarks |
|---|---|---|---|---|---|---|
| VL-209-I-Y-A | 1064 | 25.4 | 95 | 1 | 54.73 | |
| VL-215-I-Y-A | 1064 | 25.4 | 95 | 3 | 111.36 | |
| VL-216-I-Y-A | 1064 | 25.4 | 95 | 2 | 81.55 | |
| VL-217-I-Y-A | 1064 | 25.4 | 90 | 1 | 54.73 | Square donut |
技術資料
データシート
アプリケーションノート
