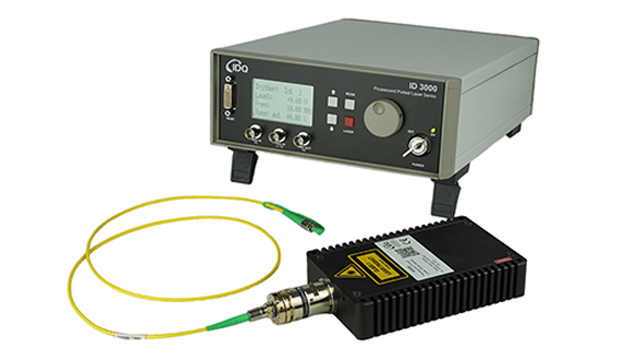

ピコ秒パルスレーザー
ID 3000
TCSPSに最適なコンパクトパルスレーザー
紫外から光通信帯域まで幅広いラインアップ
特長
- パルス幅 < 30ps [typ.]（< 50ps [min.]）
- 繰り返し周波数 40MHz [max.]
- 連続調整可能 超低タイミングジッター < 4ps rms
- レーザーヘッドとコントローラーを分離
- RS-232 または USB2.0 によるリモート操作可能
- 24 時間 365 日のメンテナンスフリー体制
- フリースペースまたはファイバーカップリングによるレーザー出力
- 迅速な出荷対応 1550nm および 1310nm
- 対応波長 紫外から通信用 C-Band（375nm～1550nm）
用途
- QKD 、量子通信
- 量子コンピューター、量子光学
- TCSPC、 フォトルミネッセンス、分光
- 蛍光寿命イメージング（FLIM）
- シングルフォトンディテクタの特性評価
- OTDR
- LIDAR
レーザーヘッド仕様
| 種類 | 出力方法 | 波長 | スペクトル幅 (-3 dB) | パルス幅 | ピークパワー | 平均パワー | 最大繰返し |
|---|---|---|---|---|---|---|---|
| DFB | FC/APC | 1550 ± 10 nm | < 0.5 nm | < 50 ps ※ | > 20 mW | > 0.02 mW | 40 MHz |
| DFB | Free space | 1550 ± 10 nm | < 0.5 nm | < 50 ps ※ | > 40 mW | > 0.04 mW | 40 MHz |
| DFB | FC/APC | 1310 ± 10 nm | < 0.5 nm | < 50 ps ※ | > 20 mW | > 0.02 mW | 40 MHz |
| DFB | Free space | 1310 ± 10 nm | < 0.5 nm | < 50 ps ※ | > 40 mW | > 0.04 mW | 40 MHz |
| FP | Free space | 1060 ± 20 nm | < 10 nm | < 50 ps | > 200 mW | > 0.5 mW | 40 MHz |
| FP | FC/APC | 940 ± 20 nm | < 10 nm | < 50 ps | > 80 mW | > 0.2 mW | 40 MHz |
| FP | Free space | 940 ± 20 nm | < 10 nm | < 50 ps | > 200 mW | > 0.5 mW | 40 MHz |
| FP | FC/APC | 850 ± 15 nm | < 7 nm | < 50 ps | > 80 mW | > 0.2 mW | 40 MHz |
| FP | Free space | 850 ± 15 nm | < 7 nm | < 50 ps | > 200 mW | > 0.5 mW | 40 MHz |
| FP | FC/APC | 690 ± 15 nm | < 7 nm | < 50 ps | > 80 mW | > 0.2 mW | 40 MHz |
| FP | Free space | 690 ± 15 nm | < 7 nm | < 50 ps | > 200 mW | > 0.6 mW | 40 MHz |
| FP | FC/APC | 665 ± 15 nm | < 7 nm | < 45 ps | > 80 mW | > 0.3 mW | 40 MHz |
| FP | Free space | 665 ± 15 nm | < 7 nm | < 45 ps | > 200 mW | > 0.6 mW | 40 MHz |
| FP | FC/APC | 635 ± 15 nm | < 7 nm | < 70 ps | > 80 mW | > 0.3 mW | 40 MHz |
| FP | Free space | 635 ± 15 nm | < 7 nm | < 70 ps | > 200 mW | > 0.8 mW | 40 MHz |
| FP | FC/APC | 510 ± 15 nm | < 10 nm | < 110 ps | > 40 mW | > 0.2 mW | 40 MHz |
| FP | Free space | 510 ± 15 nm | < 10 nm | < 110 ps | > 100 mW | > 0.6 mW | 40 MHz |
| FP | FC/APC | 480 ± 20 nm | < 10 nm | < 80 ps | > 60 mW | > 0.3 mW | 40 MHz |
| FP | Free space | 480 ± 20 nm | < 10 nm | < 80 ps | > 150 mW | > 0.8 mW | 40 MHz |
| FP | FC/APC | 440 ± 20 nm | < 5 nm | < 70 ps | > 100 mW | > 0.3 mW | 40 MHz |
| FP | Free space | 440 ± 20 nm | < 5 nm | < 70 ps | > 250 mW | > 0.7 mW | 40 MHz |
| FP | FC/APC | 405 ± 15 nm | < 5 nm | < 45 ps | > 160 mW | > 0.4 mW | 40 MHz |
| FP | Free space | 405 ± 15 nm | < 5 nm | < 45 ps | > 400 mW | > 1.0 mW | 40 MHz |
| FP | FC/APC | 375 ± 10 nm | < 5 nm | < 45 ps | > 160 mW | > 0.3 mW | 40 MHz |
| FP | Free space | 375 ± 10 nm | < 5 nm | < 45 ps | > 400 mW | > 0.6 mW | 40 MHz |
-
※パルス幅 < 30 ps (typ.)
仕様
光学特性
| パルス繰返し ※ | パルス・オン・デマンド (0 Hz ~ 40 MHz) |
|---|---|
| 周波数分解能 | 1 Hz @ 50 Hz |
| ビーム品質 TEM | M2 < 1.2 |
| 偏波消光比 (LD) | > 20 dB (非偏波保持ファイバー) |
| タイミングジッター—, rms | < 4 ps |
機械特性 / 電気特性 / 環境特性
| レーザー出力 | 空間 または シングルモードファイバー |
|---|---|
| 出力ファイバー長さ | 1 m, FC/APC |
| ウォーミングアップ時間 | < 10 minutes |
| 動作温度 | 15 ~ 35 ℃ |
| 保存温度 | -15 ~ 60 ℃ |
| On / Off サイクル | > 10,000 |
| 寿命 | > 10,000 hours |
| 電源 | 12 VDC/3A or 100-264 VAC, 47-63 Hz |
| 電力消費 | < 30 W |
| レーザーヘッド大きさ (W x H x L) | 95 mm x 31 mm x 181 mm |
| レーザーヘッド重さ | 0.45 kg |
| コントロール ユニット大きさ (W x H x L) | 326 mm x 88 mm x 235 mm |
| コントロール ユニット重さ | 2.5 kg |
インターフェース
| トリガ イン ※ | TTL or ± 5 V @ 50 Ω (BNC) |
|---|---|
| トリガ イン遅延 空間 | < 50 ns |
| トリガ イン遅延 ファイバー | < 60 ns |
| トリガ アウト（同期） | + 5 V @ 50 Ω (BNC) |
| インターロック | 2.5 mm mono TS (jack connector) |
| 外部接続 | USB 2.0 or RS-232 |
-
※外部トリガーによるパルス・オン・デマンド。内部トリガー > 25Hz
