シングルフォトンカウンター（900～1700 nm）
ID Qube

LiDARにも使いやすいコンパクトサイズ

光通信波長帯用の画期的なシングルフォトンカウンターです。 高量子効率、低タイミングジッター、低ディテクタノイズを実現し、高精度で信頼性の高い単一光子検出を可能にする優れたコストパフォーマンスの製品です。

フリーランニングモード専用機とゲート＆フリーランニングモード機の2つの機種をご用意しました。 フリーランニングモード専用機は、光子相関や飛行時間測定など、非同期の光子検出が不可欠なアプリケーションに適しています。 ゲート＆フリーランニングモード機、量子通信やCKDなど、同期した光子の検出が不可欠なアプリケーションに適しています。

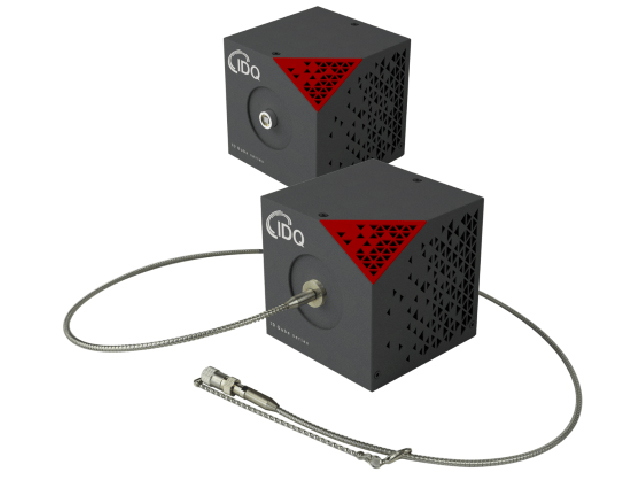

ID Qube

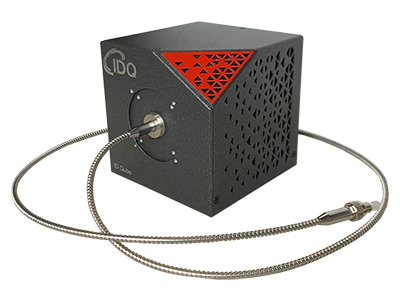

ID Qube
  • ID Qube
  • ID Qube

特長

  • コンパクトでコストパフォーマンスに優れ、信頼性の高いパフォーマンス
  • 高速ゲート動作（最大 100 MHz）およびフリーランにング動作
  • 超低ノイズ（<800 cps at 10%）
  • 低ジッター（<200 ps、通常 <150 ps）
  • フリースペースまたはファイバー結合の光入力
  • 広帯域検出（900 - 1700 nm）

仕様

波長範囲 900 nm ～ 1700 nm
デッドタイム 100 ns ～ 80 µs, in 100 ns steps
出力パルスフォーマット LVTTL または NIM
出力パルス幅 10 ns
光出力 フリースペース または マルチモードファイバー (MMF62.5)
効率 (1) @ λ = 1550 nm  10%, 15%, 20%, 25%
拡張効率 (2) 30%, 35%
タイミングジッター @ 25% efficiency level  Maximum 200 ps (150 ps typical)
最大ダークカウントレート @ efficiency level (3) 10%, 15%, 20%, 25%
STD model（最大ダークカウントレート） 1.2 kHz, 3 kHz, 6 kHz, 10 kHz
LN model（最大ダークカウントレート） 0.8 kHz, 1.5 kHz, 3 kHz, 6 kHz
Gate-in 最大周波数 100 MHz (Gated model) / 1 MHz (Free-running model)
Gate-in 最小パルス幅 3 ns (Gated model) / 500 ns (Free-running model)
Gate-in 電圧範囲 -2 V ～ 3 V
Gate-in 結合 50 Ω DC
Gate-in 閾値電圧範囲 -2 V ～ 2 V, in 1 mV steps
出力コネクタ SMA
動作温度 +10°C ～ +35°C, max. 60% humidity
大きさ（W x H x L） 95 mm x 95 mm x 95 mm
重さ 1 kg
冷却時間 @ power-on <3 minutes
電源 100 - 240 VAC; 1.4 A; 50 - 60 Hz
保存温度 +5°C ～ +50°C, max. 60% humidity
  • ①
    必要に応じて、追加の効率レベルを校正することができます。
  • ②
    検知範囲の拡大は、デバイスのノイズ性能を保証することなく提供されています。
    効率が25%を超えると、ID Qubeデバイスは無視できないアフターパルシングを示すようになり、検出器のダークカウントが大幅に増加します。
    しかし、検出器のタイミングジッターは、検出効率の向上とともに改善されることが確認されています。
  • ③
    デッドタイム 50 µsのフリーランニングモードで測定した暗カウント数。

付属アクセサリー

  • 12 V、60 W、AC/DC 電源アダプター（AC電源コード付き）
  • 地域別電源コード
  • 1.8 m USBケーブル
  • 光ファイバークリーナー（ファイバー結合モデル）
  • Cマウントアダプター（フリースペースモデル）
  • 光学台用メカニカルアダプター（M4穴）
  • 接着ゴム足 4個

用途

  • QKDと量子通信
  • 量子光学とコンピューティング
  • 単一光子源の特性評価
  • 蛍光寿命測定
  • 集積回路の故障解析
  • VIS、NIR、MIR分光
