長焦点顕微鏡
K2 DistaMax™
K2 DistaMax™は、顕微鏡と同じ倍率・分解能を、その何十倍もの作動距離（長焦点）で可能にします。
「作動距離」「分解能」「対応フォーマットの種類」、どの点を見ても、K2 DistaMax™に匹敵する長焦点顕微鏡は、他にありません。
K2本体の倍率は常に１倍です。
作動距離に応じて対物レンズをお選びください。
さらに、倍率を上げるアンプの追加もできます。
アダプタ交換により、接眼レンズ・ビデオカメラ・35mmカメラに対応します。
構成
基本構成は「本体」「対物レンズ」「カメラアダプタ」の３つの部品です。
ユーザー様のご要望に合わせて、倍率アンプや、倍率を変えずにピント調整が可能なフォーカサ—、カメラと、接眼レンズ or ビデオカメラなど、両方で使用されたいユーザー様向けに、デュアルポートモデルもご用意しています。
部品一覧
本体
通常モデル
ROBUSTO™モデル
ピント合わせのギア調整部が強化されており、安定性に優れています。

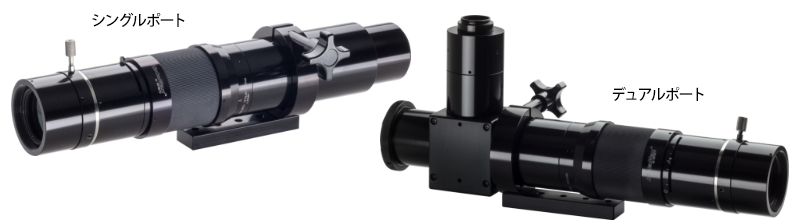

| K2 DistaMax シングルポート（1x） | K2 DistaMax Focuser and all standard tubes and Mounting Clamp. |
|---|---|

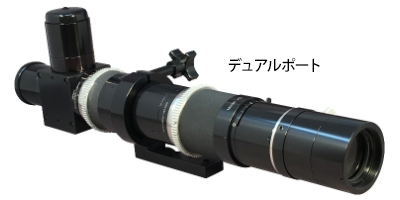

| K2 DistaMax デュアルポート(1x factor) | consisting of K2 DistaMax Focuser, Mirror Diverter, dual set of standard tubes and Delrin Spacer for ¼-in. – 20 mounting screw. |
| K2 DistaMax デュアルポート(1x factor) | consisting of K2 DistaMax Focuser, 50/50 Beamsplitter Cube, and dual set of standard tubes. |
| K2 DistaMax ROBUSTO™ シングルポート (1x factor) | consisting of K2 DistaMax Focuser and all standard tubes and Mounting Clamp |
|---|---|
| K2 DistaMax ROBUSTO™ デュアルポート (1x factor) | consisting of K2 DistaMax Focuser, Mirror Diverter, dual set of standard tubes and Delrin Spacer for ¼-in. – 20 mounting screw. |
| K2 DistaMax ROBUSTO™ デュアルポート(1x factor) | consisting of K2 DistaMax Focuser, 50/50 Beamsplitter Cube, and dual set of standard tubes |
ROBUSTO™モデル：ピント合わせのギア調整部が強化されており、安定性に優れています。
| 製品名 | 構成 |
|---|---|
| K2 DistaMax ROBUSTO™ シングルポート (1x factor) | consisting of K2 DistaMax Focuser and all standard tubes and Mounting Clamp |
| K2 DistaMax ROBUSTO™ デュアルポート (1x factor) | consisting of K2 DistaMax Focuser, Mirror Diverter, dual set of standard tubes and Delrin Spacer for ¼-in. – 20 mounting screw. |
| K2 DistaMax ROBUSTO™ デュアルポート(1x factor) | consisting of K2 DistaMax Focuser, 50/50 Beamsplitter Cube, and dual set of standard tubes |
対物レンズ
モデル：NWE
| 作動距離 (mm) | 3000 | 2500 | 2350 | 2000 | 1750 | 1400 | 1200 | 1075 | 1025 | 900 | 815 | 750 | 715 | 675 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 倍率 | 0.12 | 0.14 | 0.15 | 0.17 | 0.20 | 0.25 | 0.30 | 0.33 | 0.35 | 0.40 | 0.45 | 0.50 | 0.55 | 0.60 |
| NA | 0.006 | 0.008 | 0.008 | 0.010 | 0.011 | 0.014 | 0.016 | 0.018 | 0.019 | 0.021 | 0.023 | 0.025 | 0.027 | 0.028 |
| 分解能 (lpmm) | 19 | 23 | 24 | 29 | 33 | 41 | 48 | 53 | 56 | 63 | 70 | 76 | 80 | 84 |
| 分解能 (um) | 52.6 | 43.9 | 41.2 | 35.1 | 30.7 | 24.6 | 21.1 | 18.9 | 18.0 | 15.8 | 14.3 | 13.2 | 12.5 | 11.8 |
| 視野角 (mm) | 13.61 | 9.45 | 8.35 | 6.05 | 4.63 | 2.96 | 2.18 | 1.75 | 1.59 | 1.22 | 1.00 | 0.85 | 0.77 | 0,69 |
| FOV (mm) | 53.3 | 44.4 | 42.7 | 37 | 32 | 25.6 | 21.3 | 19.4 | 18.3 | 16 | 14.2 | 12.8 | 11.7 | 10.7 |
モデル：STD
| Near | Mid | Far | |
|---|---|---|---|
| 作動距離(mm) | 370 | 520 | 946 |
| 倍率 | 370 | 520 | 946 |
| NA | 0.051 | 0.037 | 0.02 |
| 分解能(lpmm) | 154 | 110 | 60 |
| 分解能(um) | 6.5 | 9.1 | 16.6 |
| 視野角(mm) | 0.21 | 0.41 | 1.35 |
| FOV(mm) | 5.8 | 9 | 18.8 |
モデル：CF-1
| Near | Mid | Far | |
|---|---|---|---|
| 作動距離(mm) | 275 | 353 | 530 |
| 倍率 | 1.42 | 1.00 | 0.61 |
| NA | 0.069 | 0.054 | 0.036 |
| 分解能(lpmm) | 207 | 161 | 108 |
| 分解能(um) | 4.8 | 6.2 | 9.3 |
| 視野角(mm) | 0.11 | 0.19 | 0.42 |
| FOV(mm) | 4.5 | 6.4 | 10.5 |
モデル：CF-1/B
| Near | Mid | Far | |
|---|---|---|---|
| 作動距離(mm) | 275 | 353 | 530 |
| 倍率 | 1.42 | 1.00 | 0.61 |
| NA | 0.069 | 0.054 | 0.036 |
| 分解能(lpmm) | 207 | 161 | 108 |
| 分解能(um) | 4.8 | 6.2 | 9.3 |
| 視野角(mm) | 0.11 | 0.19 | 0.42 |
| FOV(mm) | 4.5 | 6.4 | 10.5 |
モデル：CF-2
| Near | Mid | Far | |
|---|---|---|---|
| 作動距離(mm) | 140 | 165 | 200 |
| 倍率 | 2.67 | 2.00 | 1.50 |
| NA | 0.136 | 0.115 | 0.095 |
| 分解能(lpmm) | 407 | 345 | 285 |
| 分解能(um) | 2.5 | 2.9 | 3.5 |
| 視野角(mm) | 0.03 | 0.04 | 0.06 |
| FOV(mm) | 2.4 | 3.2 | 4.3 |
モデル：CF-3
| Near | Mid | Far | |
|---|---|---|---|
| 作動距離(mm) | 95 | 110 | 122 |
| 倍率 | 3.56 | 2.80 | 2.29 |
| NA | 0.200 | 0.173 | 0.156 |
| 分解能(lpmm) | 600 | 518 | 467 |
| 分解能(um) | 1.7 | 1.9 | 2.1 |
| 視野角(mm) | 0.01 | 0.02 | 0.02 |
| FOV(mm) | 1.8 | 2.3 | 2.8 |
モデル：CF-4
| Near | Mid | Far | |
|---|---|---|---|
| 作動距離(mm) | 54 | 58 | 64 |
| 倍率 | 6.10 | 5.40 | 4.57 |
| NA | 0.204 | 0.190 | 0.172 |
| 分解能(lpmm) | 611 | 569 | 516 |
| 分解能(um) | 1.6 | 1.8 | 1.9 |
| 視野角(mm) | 0.01 | 0.01 | 0.02 |
| FOV(mm) | 1.0 | 1.2 | 1.4 |
-
※視野角は1/2インチビデオカメラを取り付けた場合の数値です。
詳細は「ビデオフォーマット」をご覧ください。
フォーカサ：倍率を変えずに焦点合わせが可能です。
オプションの「Centritelフォーカサ」を追加すると、作動距離・視野を固定した状態で、倍率を大きく変えずにピント合わせが可能です。
モンタージュや積層による3D画像に最適です。
-
※K2DistaMax本体には、標準でフォーカサがついています。
Centritelフォーカサオプションは、第二のフォーカサとして機能します。
↑こちらがCentritelフォーカサを使って撮影した画像です↑
カメラ・ビデオアダプタ
| Cマウント ビデオアダプタ（シングルポート用） |
| 回転可能 Cマウント ビデオアダプタ（デュアルポート用） |
| スタンダード 回転可能 Cマウント |
| ビームスプリッタ Cマウント (50/50) for two cameras |
| T2アダプタ（Canon EOSマウント用） |
| T2アダプタ（Olympusマウント用） |
| T2アダプタ（Nikon Fマウント用） |
倍率アンプ
| CFチューブ (1.66x) |
| NTXチューブ(2x) |
| DLチューブ (2x) (video only) |
| LDL 2x Lockable Power Module Amplifier |
-
※アンプは2つまで同時に使用可能です。
ただし、同じアンプを２つ組み合わせて使用することはできません。
例：CF ＋ CF ＝ NG CF ＋ NTX ＝ OK
その他
| マウントバー |
ビデオフォーマット
対物レンズの視野角は、1/2インチビデオカメラを取り付けた場合の数値です。
対物レンズを選定される際には、
- お使いになるカメラのセンサーサイズ
- ご希望の焦点距離
をご確認いただき、以下を参考に計算し、ご希望の視野角かどうかご確認ください。
-
※K2DistaMaxは、35mmフォーマット (24 x 36mm) まで対応しています。

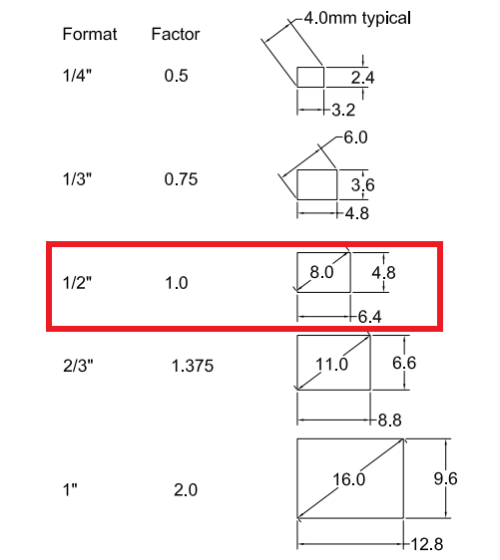

1/2インチ以外でのセンサーサイズの場合、以下の「Factor (係数) 」を使用して計算できます。
【計算例】
作動距離：370mm必要、1/3インチセンサーのカメラで使用する場合
- 該当対物レンズモデル：STD（MID：作動距離＝520mm、FOV＝9.0mm）
- 9.0mm x 0.75 = FOV：6.75mm
