ラマンプローブ
Process RamanProbe™

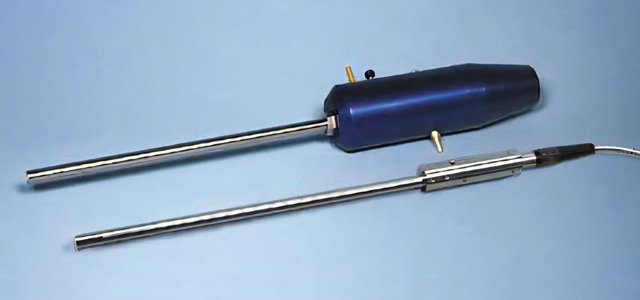

ラマンプローブ Process RamanProbe™を使用することで、ラマン分光法を反応モニタリングやプロセス制御に応用可能になりました。このプローブは、高感度かつコスト効率の高いプロセスモニタリングを実現するため、光学設計と機械的耐久性を融合させた設計が特徴です。標準ラマンプローブと同等の高品質光学系を使用しながら、光学部品を高温から保護するため、プローブ本体を反応容器から延長チューブで隔離しています。このチューブは、反応器やプロセスラインに直接接続可能です。オプションのパージ対応ハウジングにより、多くの産業環境で使用できます。

設計の中心には、InPhotonicsの特許取得済みフィルタリングおよび集光光学系が採用されており、光スループットを最大化しつつ、レイリー散乱（レーザーライン）を完全に抑制します。耐久性の高い酸化物フィルターを使用しており、高温・高湿度環境にも対応。シングルファイバー収集により、分光器から数百メートル離れた場所での測定をシンプルかつ低コストで実現します。

プローブ先端には、圧力密閉型のステンレス製延長チューブが採用されており、圧縮溶接されたサファイア窓を装備。固定作業距離タイプのほか、ユーザー調整可能なバージョンも用意されています。チューブ径の変更もリクエスト可能で、プロセスモニタリングのニーズに合わせたカスタム改造にも対応します。

現在、316ステンレススチールだけでなく、ハステロイCバージョンもご利用いただけます。

ご相談・お問合せ

仕様
技術資料

仕様

サンプリングヘッド	ステンレス製プローブ本体（直径 206 mm）と、ステンレス延長チューブ（直径 9.5 mm x 長さ 228 mm）。耐久性と精密設計を兼ね備えています。
励起波長	514 nm、532 nm、632 nm、670 nm、785 nm、830 nm（その他はリクエスト対応）。幅広い波長で柔軟な測定が可能です。
スペクトル範囲	250 ～ 3900 cm^-1（ストークス領域）^※1 広範な波数帯で高精度な測定を実現します。
作業距離	固定作動距離は0.5～6 mmで選択可能。調整可能なバージョンもリクエスト対応。柔軟なオプションで用途に合わせた最適化が可能です。
ファイバーサイズ	2本のシングルファイバーを永久アライメント（100 µm励起ファイバー、200 µm収集ファイバー）。フィルタリングとステアリング用マイクロ光学系（N.A. 0.22）、ステンレスジャケットで保護。オプション：50 µm～500 µmのファイバーサイズ対応。高精度と柔軟性を兼ね備えた設計です。
フィルター効率	特許取得済み設計で、入力・出力ファイバーからのレーザーラインやクォーツスペクトルを完全に除去（レーザーラインでO.D. > 8）。クリアで高精度な測定を実現します。
温度耐久性	圧力スリーブは3000 psi、最大500ºCまで対応。外部光学系は200ºC以下に保つ必要あり（別売りのパージ可能ハウジング利用可）。過酷な条件下でも信頼性を提供します。
化学耐性	316ステンレススリーブ、サファイア窓（フラットまたはレンズ付き）、およびゴールドシールが腐食性化学環境に対応。優れた耐久性と信頼性を提供します。
ケーブル長	標準：5 m（スチールジャケット仕様）。最大200 mまで対応可能（リクエスト対応）。オプションでPVCコーティングも選択可能。耐久性と柔軟性を兼ね備えた設計です。
安全機能	標準装備：発光インジケーターとセーフティシャッター。^※2 安全性を重視した信頼設計です。
カップリングシステム	標準FCコネクター対応、SMAコネクターも選択可能。柔軟な接続で多様なニーズに対応します。

※1

Ultimate spectral range will depend upon spectrograph and detector.
※2

U.S. patent 6,621,574
