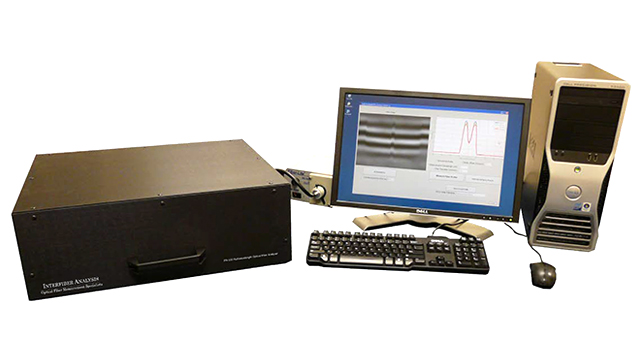

多波長光ファイバー屈折率分布測定装置
IFA-100
マッハー ・ ツェンダー干渉計による光ファイバーの屈折率分布測定；
シリカ、非シリカ、プラスチックなど様々な材質のファイバーを
クリーブなしで非破壊測定可能
光ファイバーの屈折率分布を測定する装置です。 測定方式としてマッハー ・ ツェンダー干渉計を用いた光学系を採用しています。
干渉計の光路上に被測定ファイバーを置き、その後CCDで検出された干渉縞信号に高速フーリエ変換など複数の数学的処理を施すことにより、ファイバーの屈折率分布データが得られます。
特長
- 端面クリーブ不要（被覆は除去してください）
-
様々な種類のファイバーを測定可能
— SMF
— MMF
— PMファイバー
— マルチコアファイバー
— フォトニック結晶ファイバー
— 希土類ドープファイバー
— クラッド励起ファイバー
— ラージモードエリアファイバー
— 高デルタファイバー
— プラスチックファイバー など
構成
基本構成
- 測定波長 ： 970 nm（633 nm、その他の波長も指定可能）
- ファイバー外径 ： 40 ～ 180 µm
- 空間分解能 ： ～ 0.5 µm
- 屈折率精度 ： 0.0001
- 空間分解能 ： ～ 0.5 µm（測定波長の～1/2）
- 1次元測定
オプション
- 断面の2次元画像測定（偏波保持ファイバー、マルチコアファイバー用）
- 大口径ファイバー測定（ファイバー外径 ： 最大 400 µm）
- 軸方向応力測定
- 多波長光源（520 ～ 970 nm）
- Yb 添加物定性分布測定
- モード計算
測定例
測定例 1.
ステップインデックスファイバーの1次元屈折率プロファイル
測定例 2.
PMファイバーの2次元屈折率プロファイル（オプション対応）
技術資料
論文
- Multi-Wavelength Optical Fiber Refractive Index Profiling by Spatially Resolved Fourier Transform Spectroscopy
- Multi-Wavelength Optical Fiber Refractive Index Profiling by Spatially Resolved Fourier Transform Spectroscopy
- Multiwavelength optical fiber refractive index profiling
- Measuring the spatial distribution of rare-earth dopants in high-power optical fibers
- New transverse techniques for characterizing high-power optical fibers
