可変ゲインアンプ

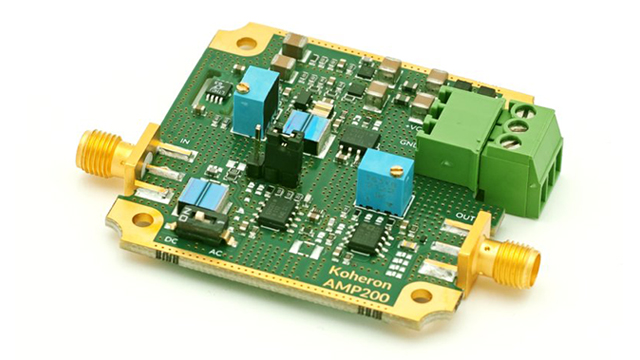

AMP200
低ノイズ
低ノイズ（2.4nV/√Hzまで）、広帯域（最大13MHzまで）の電圧プリアンプです。 高インピーダンス入力（10kΩまたは1MΩ）により、多くのセンサーをアンプに直接接続することができます。
入力はACまたはDC結合で、入力オフセット電圧は±100mVの範囲で調整可能です。 出力バッファは強力なゲイン調整機能付きで、50Ω負荷で最大±2.2Vまで駆動可能です。
仕様
利得、帯域幅
| モデル | AMP200-10k | AMP200-1M |
|---|---|---|
| 利得範囲 | 5 ～ 500 | 5 ～ 500 |
| 3 dB 帯域幅 (gain = 10) | 13 MHz | 8 MHz |
入力
| モデル | AMP200-10k | AMP200-1M |
|---|---|---|
| 入力インピーダンス | 10 kΩ | 1 MΩ |
| フロントエンドアンプ | バイポーラ接合型トランジスタ | ジャンクションゲート型電界効果トランジスタ |
| 入力換算電圧ノイズ (10 kHz, 50 Ω input) | 2.4 nV/√Hz | 4.7 nV/√Hz |
| 入力オフセット調整範囲 | ±100 mV | ±100 mV |
| カップリング | AC or DC | AC or DC |
| AC カットオフ周波数 @ 3 dB | 0.72 Hz | 1.59 Hz |
| 入力電圧範囲 | -1.7 V ～ 1.7 V | -1.7 V ～ 1.7 V |
出力
| モデル | AMP200-10k | AMP200-1M |
|---|---|---|
| 出力インピーダンス | 50 Ω | 50 Ω |
| スルーレート (high impedance) | 60 V/µs | 60 V/µs |
| スルーレート (50 Ω) | 10 V/µs | 10 V/µs |
| 出力電圧範囲 (high impedance) | -8.5 V ～ 8.5 V | -8.5 V ～ 8.5 V |
| 出力電圧範囲 (50 Ω) | -2.2 V ～ 2.2 V | -2.2 V ～ 2.2 V |
電源
| モデル | AMP200-10k | AMP200-1M |
|---|---|---|
| プラス電圧 | 12 V | 12 V |
| マイナス電圧 | -12 V | -12 V |
| 電流 | 100 mA per rail | 100 mA per rail |
| 静止電流 | 22 mA per rail | 22 mA per rail |
その他
| モデル | AMP200-10k | AMP200-1M |
|---|---|---|
| 大きさ | 66 mm x 50 mm x 13 mm | 66 mm x 50 mm x 13 mm |
| 重さ | 20 g | 20 g |
| 動作温度 | -20 ℃ ～ 70 °C | -20 ℃ ～ 70 °C |
