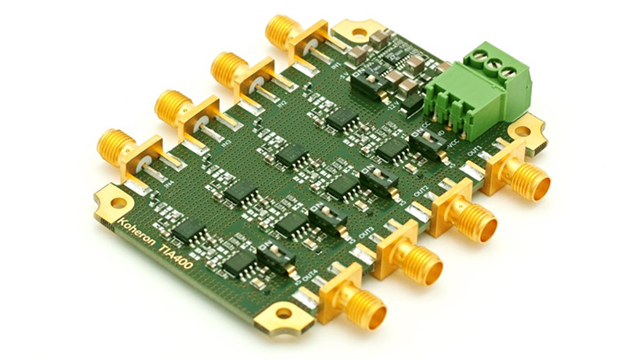

4ch トランスインピーダンスアンプ
TIA400
光パワーのモニタリング
帯域幅2MHz、入力基準電流ノイズ5pA/√Hz以下の4チャネルトランスインピーダンスアンプ（TIA）です。
入力容量が200pF（ケーブル容量含む）までのフォトダイオードに対応しています。
多チャネルと大きな入力電流範囲（最大±4mA）により、光パワーのシステムモニタリングに適しています。
仕様
| モデル | TIA400-2k |
|---|---|
| トランスインピーダンス利得 | 2 kV/A or 10 kV/A |
| 3dB 帯域幅 | 2 MHz（Cin = 5 pF） |
| 入力 | |
|---|---|
| 入力電流範囲 | ±4 mA |
| 入力電流ノイズ密度（1MHz, Cin=5pF） | 5 pA/√Hz |
| 最大入力容量 | 200 pF |
| カップリング | DC |
| 出力 | |
|---|---|
| 出力インピーダンス | 50 Ω |
| 出力バッファ利得 | 1 or 5 |
| 出力電圧範囲（high impedance） | -8 V ～ 8 V |
| 出力電圧範囲（50Ω） | -2 V ～ 2 V |
| 電源 | |
|---|---|
| プラス電圧 | 11.5 V ～ 13 V |
| マイナス電圧（bipolar output） | -13 V ～ -11.5 V |
| マイナス電圧（unipolar output） | -6 V ～ -4.5 V |
| 電源電流 | 320 mA per rail |
| 静止電流 | 55 mA per rail |
| その他 | |
|---|---|
| 大きさ | 79 mm x 66 mm x 13 mm |
| 重さ | 36 g |
| 動作温度 | 0 °C ～ 50 °C |
