低ノイズ LDドライバー

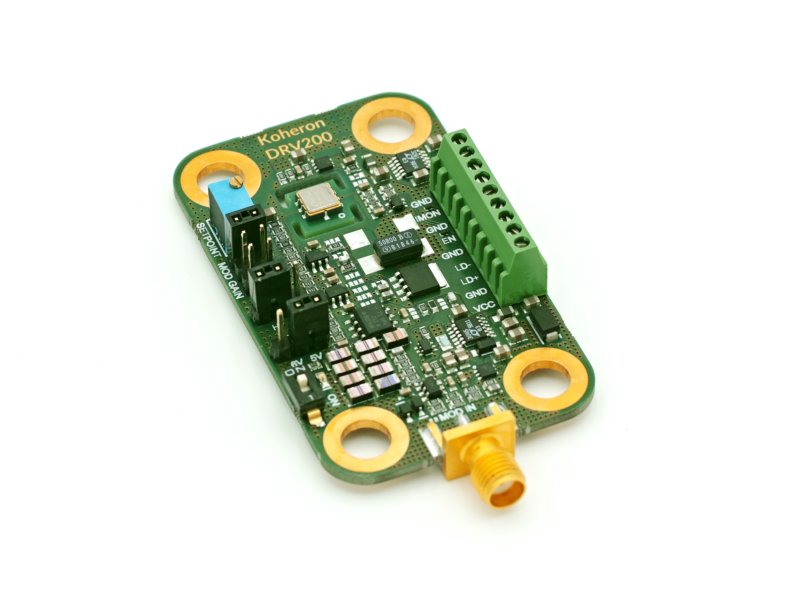

DRV200
5MHz 変調帯域幅
DRV200は安定したバイアス電流とDCから5 MHzまでの +/-1V変調入力を組み合わせた超低ノイズ電流ドライバーです。
バイアス電流は 0から 200mAまでマニュアルポテンショメーターで調節可能です。 また、ジャンパで利得を 3値から選択できます。
仕様
| DRV200-A-40 | DRV200-A-200 | DRV200-A-400 | |
|---|---|---|---|
| 駆動電流 | 0 - 40 mA | 0 - 200 mA | 0 - 400 mA |
| 供給電圧 VS | 5 V or 6 V | 5 V or 6 V | 5 V or 6 V |
| コンプライアンス電圧 5V supply | 2.8 V at 50 % current max., 1.8 V at current max. |
2.8 V at 50 % current max., 1.8 V at current max. |
2.8 V at 50 % current max., 1.8 V at current max. |
| コンプライアンス電圧 6V supply | 3.8 V at 50 % current max., 2.8 V at current max. |
3.8 V at 50 % current max., 2.8 V at current max. |
3.8 V at 50 % current max., 2.8 V at current max. |
| 3dB 帯域幅 | 8 MHz | 6 MHz | 6 MHz |
| 電流モニタ利得 | 100 mV/mA (up to 40 mA) | 20 mV/mA (up to 200 mA) | 10 mV/mA (up to 400 mA) |
| 温度計数 | 30 ppm/°C | 30 ppm/°C | 30 ppm/°C |
| RMS ノイズ (10 Hz - 1 MHz) | 65 nArms | 255 nArms | 530 nArms |
| 電流ノイズ密度 (1 kHz) | 55 pA/√Hz | 270 pA/√Hz | 480 pA/√Hz |
| 電流限界値 | 48 mA (ILIM H), 32 mA (ILIM L) | 240 mA (ILIM H), 160 mA (ILIM L) | 480 mA (ILIM H), 320 mA (ILIM L) |
| 変調利得 | 200 µA/V, 2 mA/V, 20 mA/V | 1 mA/V, 10 mA/V, 100 mA/V | 2 mA/V, 20 mA/V, 200 mA/V |
| 動作温度 | 0 °C - 50 °C | 0 °C - 50 °C | 0 °C - 50 °C |
| 大きさ | 72 mm x 38 mm x 14 mm | 72 mm x 38 mm x 14 mm | 72 mm x 38 mm x 14 mm |
| 対応LD | Floating diodes | Floating diodes | Floating diodes |
