100MHz バランスフォトレシーバー
PD100B

コヒーレントセンサー用増幅バランスディテクタ

OCT、LiDARセンサーに最適です。

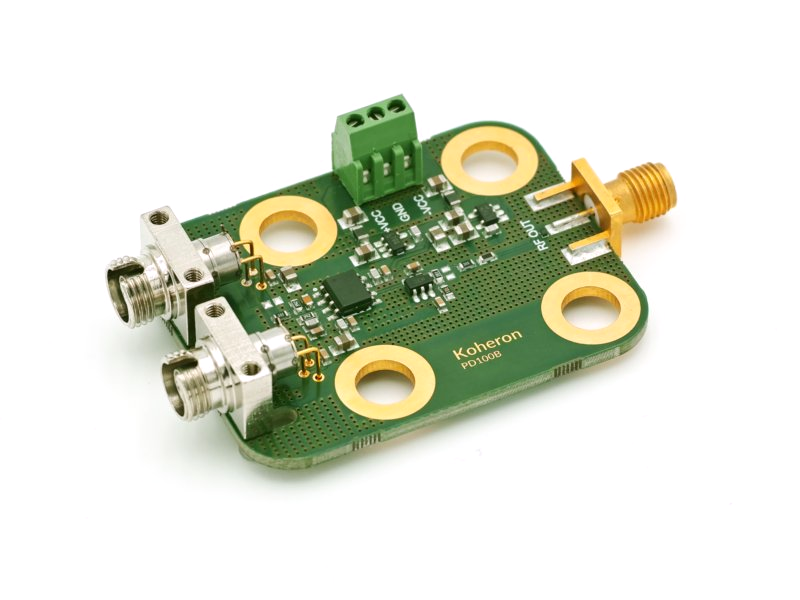

100MHz バランスフォトレシーバー PD100B

仕様

PD100B-AC PD100B-DC
結合 AC DC
供給電力 (プラス) 6 - 12 VDC 6 - 12 VDC
供給電力 (マイナス) -12 to -6 VDC -12 to -6 VDC
小信号帯域幅 160 Hz - 100 MHz at 3 dB (Cin = 8 pF) 0 - 100 MHz at 3 dB (Cin = 8 pF)
トランスインピーダンス利得 39 kV / A 39 kV / A
出力電圧範囲 ±3 V ±3 V
CMRR at 1 MHz 35 dB 35 dB
入力電流ノイズ密度 8 pA / √Hz (at 10 MHz, Cin = 8 pF) 8 pA / √Hz (at 10 MHz, Cin = 8 pF)
DC カットオフ周波数 160 Hz N.A.
出力インピーダンス 50 Ω 50 Ω
大きさ 63 mm x 38 mm x 14 mm 63 mm x 38 mm x 14 mm
重さ 21 g 21 g
出力ポート SMA SMA
固定方法 M6 メートル ブレッドボード（25 mm スペース） M6 メートル ブレッドボード（25 mm スペース）

InGaAs PD

PD100B-AC PD100B-DC
動作波長 900 - 1700 nm 900 - 1700 nm
光入力 0 - 1.5 mW 0 - 1.5 mW
PD コネクタ FC FC
PD 受光径 300 µm 300 µm
PD ピーク受光感度 0.90 A / W 0.90 A / W
動作温度範囲 0 °C - 50 °C 0 °C - 50 °C
