高ダイナミックレンジフォトディテクタ
PD10S

トランスインピーダンスゲイン 5 kV/A

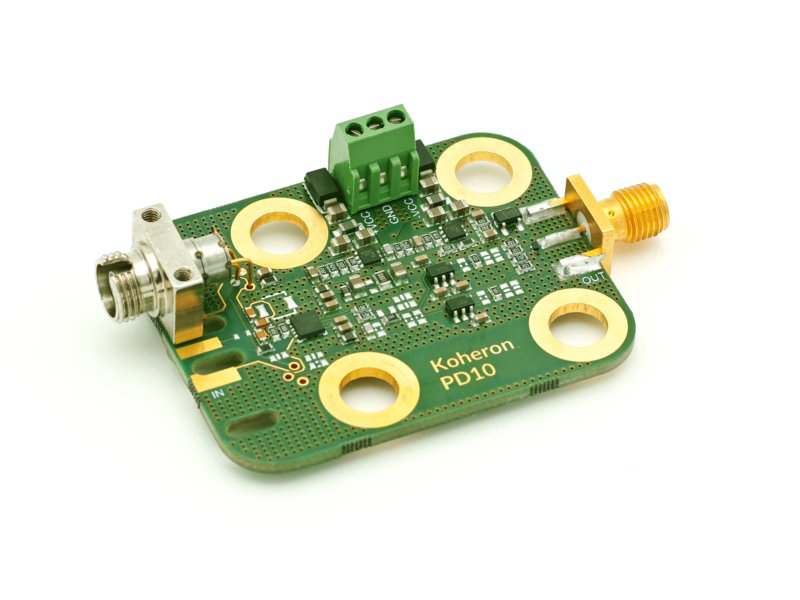

高ダイナミックレンジフォトディテクタ PD10S

ご相談・お問合せ

特長
仕様
技術資料

特長

トランスインピーダンスゲイン 5kV/A
帯域幅 50MHz
ノイズ等価パワースペクトル密度 2pW / √Hz以下 1MHz
DC 出力電圧最大 8V
CW レーザのパワー安定化
高ダイナミックレンジ用途
PD100-DC の後継機

仕様

動作波長	900 - 1700 nm
小信号帯域幅	0 - 50 MHz at 3 dB
カップリング	DC
光入力パワー	0 - 1.3 mW
PD ピーク受光感度	0.90 A / W
電源電圧（プラス）	10.5 - 13 VDC
電源電圧（マイナス）	-9 to -4 VDC
トランスインピーダンス利得	5 kV / A
出力電圧範囲	0 - 8.2 V
ノイズ等価パワー	2 pW / √Hz (at 1 MHz)
出力インピーダンス	50 Ω
静止時電流	40 mA per power supply
大きさ	63 mm x 38 mm x 14 mm
PD コネクタ	FC
PD 受光径	300 μm
出力コネクタ	SMA
固定方法	M6 メートルブレッドボード（25 mm スペース）
動作温度	0 ℃ - 50 ℃
