フローティングLD用ドライバの使い方
フローティングダイオード用に設計されたレーザードライバを、 アノードまたはカソードがケースに接続されているダイオードに使用するには？
ケースをドライバのグランドから電気的に絶縁すれば、アノードまたはカソードがケースに接続されたダイオードを駆動することが可能です。
CTL101 および CTL200では、ベースプレートのアルマイト層の電気的絶縁を頼りに、付属のナイロンネジを使ってレーザーを取り付けることで、ケースを回路のグランドから絶縁することができます。 電源投入前に、ケースと回路グランド間の抵抗値が10 kΩ以上であることを確認してください。
ケースとグランドの間がショートした場合はどうなりますか？

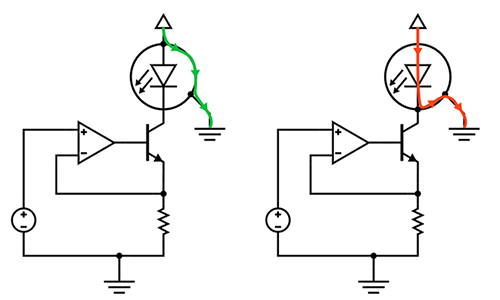

アノードがケースに接続されている時（下図左）は、ダイオードには電流が流れません。
カソードがケースに接続されている場合（下図右）は、電流が規制されずにダイオードを通過します。
残る保護は電流制限のみです。ほとんどの場合、ダイオードは破損します。
